سقف کوبیاکس یکی از پیشرفتهترین سیستمهای سازهای در دنیای ساختمانهای مدرن است که با هدف کاهش وزن سقف، صرفهجویی در مصرف بتن و افزایش دهانههای قابل اجرا طراحی شده است. این تکنولوژی با استفاده از دالهای مجوف و گویهای توخالی در داخل بتن، نه تنها وزن نهایی سقف را نسبت به دال توپر کاهش میدهد، بلکه امکان طراحی اقتصادیتر و بهینهتر را نیز فراهم میکند.
کاربرد سقف کوبیاکس در ساختمانهای مسکونی، تجاری و صنعتی روزبهروز در حال افزایش است، زیرا علاوه بر مزایای اقتصادی، انعطاف بالایی در طراحی معماری و سازهای ارائه میدهد. این سیستم به مهندسان و پیمانکاران اجازه میدهد پروژههایی با دهانههای وسیعتر و بارگذاری بهتر را بدون افزایش وزن اضافی اجرا کنند.
در این مقاله، به بررسی جامع سقف کوبیاکس، نحوه عملکرد آن، مزایا و معایب، انواع سقف بتنی کوبیاکس، قیمتها و مقایسه با سیستمهای جایگزین مانند تیرچه بلوک و اینتل دک خواهیم پرداخت تا خواننده بتواند تصمیمگیری دقیقی برای پروژههای خود داشته باشد.
سقف کوبیاکس چیست؟
سقف کوبیاکس یک سیستم پیشرفته دال مجوف است که با هدف کاهش وزن سقف، صرفهجویی در مصرف بتن و افزایش دهانههای قابل اجرا طراحی شده است. در این سیستم از گویهای توخالی (Cobiax balls) استفاده میشود که درون قالبهای سقف قرار میگیرند و حجم بتن مصرفی را نسبت به دال توپر کاهش میدهند، بدون اینکه مقاومت سازهای سقف کم شود.
این تکنولوژی امکان طراحی اقتصادیتر را فراهم میکند و برای ساختمانهای مسکونی، تجاری و صنعتی مناسب است. استفاده از سقف کوبیاکس علاوه بر کاهش وزن، باعث افزایش سرعت اجرای پروژه میشود و انعطاف بالایی در طراحی معماری و سازهای ارائه میدهد.
مزیت کلیدی کوبیاکس این است که میتوان با دهانههای بلندتر بدون نیاز به ستونهای اضافی سقف، بارگذاری بهینه داشت. همین ویژگی باعث میشود که طراحان و مهندسان بتوانند فضاهای باز و بدون ستون میانی را راحتتر طراحی و اجرا کنند.
سیستم کوبیاکس چگونه کار میکند؟
سیستم کوبیاکس بر پایه یک دال بتنی مجوف طراحی شده است که با استفاده از گویهای توخالی، حجم بتن مصرفی را کاهش میدهد و وزن نهایی سقف را سبکتر میکند. این گویها بهصورت منظم داخل قالبهای سقف قرار میگیرند و بعد از بتنریزی، نقش فضایی و نگهداری بار را بهخوبی ایفا میکنند.
در عمل، فرآیند کار شامل مراحل زیر است:
- آمادهسازی قالب: ابتدا قالببندی سقف انجام میشود و شبکه میلگردهای اصلی و تقویتی نصب میگردد.
- قرار دادن گویها: گویهای توخالی کوبیاکس بهصورت منظم روی شبکه میلگرد قرار داده میشوند تا فضای داخلی دال مجوف ایجاد شود.
- بتنریزی سقف: بتن روی گویها و میلگردها ریخته میشود و سطح سقف شکل میگیرد.
- سفت شدن و نگهداری بار: بعد از گیرش بتن، سقف آماده تحمل بار و بهرهبرداری است.
ویژگی مهم سیستم کوبیاکس این است که دهانههای بلندتر را با مصرف کمتر بتن پوشش میدهد و در عین حال مقاومت سازهای سقف حفظ میشود. این ویژگی باعث کاهش ستونهای میانی و افزایش فضای آزاد داخلی ساختمان میشود، امری که در پروژههای تجاری و صنعتی بسیار ارزشمند است.
مزایا و معایب سقف کوبیاکس
یکی از مهمترین بخشهای تصمیمگیری برای انتخاب سیستم سقف، شناخت دقیق مزایا و معایب آن است. سقف کوبیاکس با هدف کاهش وزن مرده ساختمان، صرفهجویی در بتن و افزایش دهانههای قابل اجرا طراحی شده، اما مانند هر سیستم دیگری محدودیتها و چالشهایی نیز دارد.
مزایای سقف کوبیاکس
- کاهش وزن سقف
- استفاده از گویهای توخالی باعث حذف بتن غیرسازهای میشود.
- کاهش وزن سقف منجر به کاهش بار مرده کل ساختمان و بهینهسازی طراحی فونداسیون و تیرها میشود.
- صرفهجویی در مصرف بتن و فولاد
- کاهش حجم بتن مورد نیاز بدون کاهش مقاومت سازهای.
- امکان کاهش قطر آرماتورها در برخی پروژهها و در نتیجه کاهش هزینهها.
- افزایش دهانههای قابل اجرا
- سیستم کوبیاکس اجازه میدهد سقفها با دهانههای بلندتر اجرا شوند بدون افزایش وزن مرده.
- کاهش نیاز به ستونهای میانی و افزایش فضای آزاد داخلی.
- سرعت اجرای بالاتر
- نصب سریعتر گویها نسبت به قالببندی کامل بتن.
- اجرای مرحلهای ساده و کاهش زمان بتنریزی.
- انعطاف طراحی معماری
- مناسب برای پروژههای مسکونی، تجاری و صنعتی.
- امکان طراحی فضاهای باز و سقفهای دکوراتیو بدون ستونهای اضافه.
معایب سقف کوبیاکس
- نیاز به پیمانکار متخصص
- نصب گویها و قالببندی نیاز به تجربه و دقت دارد.
- اشتباه در چیدمان گویها میتواند مقاومت سقف را کاهش دهد.
- محدودیت دهانه در برخی شرایط
- گرچه دهانهها نسبت به دال بتنی معمولی افزایش یافته، اما برای پروژههای بسیار بزرگ ممکن است محدودیت وجود داشته باشد.
- هزینه اولیه بالاتر
- قیمت گویهای توخالی و تجهیزات نصب نسبت به سیستمهای سنتی کمی بالاتر است.
- اما این هزینه با کاهش بتن و سرعت اجرا جبران میشود.
- نیاز به کنترل کیفیت دقیق بتن و آرماتور
- برای حفظ عملکرد سازهای، کیفیت بتن و موقعیت آرماتورها باید کنترل شود.
- هرگونه خطای اجرایی میتواند منجر به ترک خوردگی یا کاهش تحمل بار سقف شود.

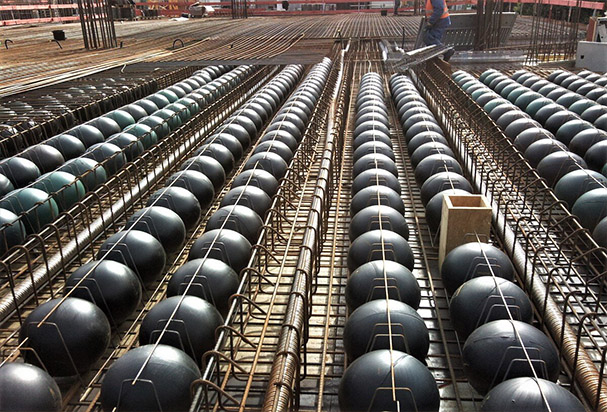

انواع سقف بتنی کوبیاکس
اگرچه بسیاری از افراد تصور میکنند کوبیاکس تنها یک نوع سقف مشخص است، اما در واقع این فناوری در طول سالها توسعه پیدا کرده و مدلهای مختلفی از آن برای نیازهای سازهای گوناگون طراحی شده است. تفاوت انواع سقف های کوبیاکس معمولاً در نحوه تولید ماژولها، شیوه نصب گویها و سرعت اجرا دیده میشود. انتخاب نوع مناسب سیستم کوبیاکس به عواملی مانند دهانه سقف، شرایط اجرایی پروژه، زمان ساخت و بودجه بستگی دارد.
کوبیاکس SL (Slim Line)
در این مدل، گویهای توخالی به صورت مجزا در محل پروژه نصب میشوند و در میان دو شبکه آرماتور قرار میگیرند. این روش انعطافپذیری بالایی در طراحی دارد و معمولاً برای پروژههایی که هندسه خاص یا محدودیتهای اجرایی دارند مورد استفاده قرار میگیرد.
از مهمترین ویژگیهای این نوع میتوان به موارد زیر اشاره کرد:
- امکان اجرای سقف در پلانهای پیچیده
- انعطاف بیشتر در جانمایی تأسیسات
- مناسب برای پروژههای خاص و سفارشی
- قابلیت تطبیق با ضخامتهای مختلف دال
البته به دلیل اینکه بخشی از مونتاژ در محل پروژه انجام میشود، سرعت اجرای آن نسبت به برخی مدلهای پیشساخته کمتر است.
کوبیاکس EL (Eco Line)
در سیستم EL، گویها از قبل داخل قفسههای فولادی مخصوص قرار میگیرند و به شکل ماژولهای آماده به پروژه منتقل میشوند. این موضوع باعث میشود فرآیند نصب سریعتر و احتمال خطای اجرایی کمتر شود.
این مدل معمولاً در پروژههای متوسط و بزرگ کاربرد بیشتری دارد زیرا:
- سرعت اجرا افزایش پیدا میکند.
- کنترل کیفیت آسانتر است.
- جانمایی گویها با دقت بیشتری انجام میشود.
- زمان آرماتوربندی کاهش مییابد.
در بسیاری از ساختمانهای اداری و تجاری از این نوع سیستم کوبیاکس استفاده میشود.
کوبیاکس CLS (Compact Line)
CLS نسل جدیدتر سیستم کوبیاکس محسوب میشود که در آن ماژولها به صورت فشردهتر طراحی شدهاند. این سیستم با هدف افزایش سرعت نصب و بهینهسازی حملونقل توسعه یافته است.
مهمترین مزایای این نوع عبارتاند از:
- کاهش زمان اجرای سقف
- سهولت حمل و جابهجایی ماژولها
- کنترل کیفیت بهتر در کارخانه
- مناسب برای پروژههای بزرگ با متراژ بالا
در پروژههایی که سرعت ساخت اهمیت زیادی دارد، استفاده از این مدل میتواند زمان اجرای سازه را کاهش دهد.
کدام نوع سقف کوبیاکس مناسبتر است؟
پاسخ این سؤال به شرایط پروژه بستگی دارد. برای پروژههای خاص با جزئیات معماری پیچیده، مدل SL معمولاً گزینه مناسبتری است. در مقابل، در پروژههای بزرگ که سرعت اجرا و کاهش خطا اهمیت بیشتری دارد، سیستمهای EL و CLS انتخاب رایجتری هستند.
نکته مهم این است که صرفنظر از نوع انتخابی، تمامی این سیستمها بر پایه یک اصل مشترک کار میکنند؛ یعنی حذف بتن غیرسازهای از بخش میانی دال و کاهش وزن مرده ساختمان بدون افت محسوس در عملکرد سازهای.
دال کوبیاکس چیست و چه کاربردی در ساختمان دارد؟
برای درک بهتر عملکرد سقف کوبیاکس، ابتدا باید با مفهوم دال کوبیاکس آشنا شویم. در واقع کوبیاکس نوعی دال دوطرفه مجوف است که با حذف بتن غیرضروری از بخش میانی مقطع، وزن سقف را کاهش میدهد. در این سیستم، گویهای توخالی در ناحیهای از دال قرار میگیرند که نقش چندانی در تحمل تنشهای فشاری و کششی ندارد. به همین دلیل میتوان بخشی از بتن را حذف کرد، بدون آنکه عملکرد سازهای سقف به شکل قابل توجهی تحت تأثیر قرار بگیرد.
برخلاف سقفهای تیرچه بلوک که انتقال بار عمدتاً در یک جهت انجام میشود، دال کوبیاکس یک سیستم دوطرفه محسوب میشود و بار را در دو جهت به ستونها منتقل میکند. همین ویژگی باعث میشود توزیع نیروها در سازه یکنواختتر بوده و امکان اجرای دهانههای بزرگتر فراهم شود.
دال کوبیاکس چگونه باعث کاهش وزن ساختمان میشود؟
بخش قابل توجهی از وزن یک دال بتنی معمولی مربوط به بتنی است که در ناحیه میانی مقطع قرار دارد. این بخش از بتن سهم چندانی در تحمل تنشهای اصلی ندارد، اما وزن مرده زیادی به سازه تحمیل میکند.
در دال کوبیاکس این بتن با گویهای توخالی جایگزین میشود و در نتیجه:
- وزن مرده سقف کاهش پیدا میکند.
- بار وارد بر ستونها و فونداسیون کمتر میشود.
- نیروهای ناشی از زلزله کاهش مییابد.
- امکان اجرای دهانههای بزرگتر فراهم میشود.
البته میزان کاهش وزن به ضخامت دال، ابعاد گویها و شرایط طراحی سازه بستگی دارد و نمیتوان برای همه پروژهها عدد ثابتی در نظر گرفت.
کاربردهای دال کوبیاکس
دال کوبیاکس معمولاً در پروژههایی مورد استفاده قرار میگیرد که نیاز به دهانههای نسبتاً بزرگ، حذف ستونهای مزاحم و کاهش وزن سازه وجود دارد.
از جمله مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
- ساختمانهای اداری با پلان باز
- مراکز تجاری و فروشگاهی
- مجتمعهای چندطبقه مسکونی
- ساختمانهای آموزشی
- مراکز درمانی و بیمارستانها
- پارکینگهای طبقاتی
- پروژههای دارای دهانههای بزرگ
در چنین پروژههایی معمولاً طراحان تلاش میکنند تعداد ستونها را کاهش دهند تا فضای معماری انعطافپذیرتری در اختیار داشته باشند. دال کوبیاکس یکی از راهکارهایی است که میتواند در دستیابی به این هدف مؤثر باشد.
آیا دال کوبیاکس برای همه ساختمانها مناسب است؟
خیر. انتخاب این سیستم باید براساس مطالعات سازهای، شرایط اجرایی و تحلیل اقتصادی پروژه انجام شود. در برخی ساختمانهای کوچک یا پروژههایی با دهانههای محدود، استفاده از سیستمهای دیگر ممکن است از نظر اقتصادی توجیه بیشتری داشته باشد.
به همین دلیل قبل از انتخاب نهایی، معمولاً مهندس سازه چند گزینه مختلف را از نظر وزن، هزینه اجرا، مصرف مصالح، سرعت ساخت و عملکرد سازهای با یکدیگر مقایسه میکند تا مناسبترین سیستم سقف برای پروژه انتخاب شود.
قیمت سقف کوبیاکس و عوامل مؤثر بر آن
یکی از پرتکرارترین سوالات کارفرمایان و سازندگان این است که قیمت سقف کوبیاکس چقدر است؟ اما واقعیت این است که برای این سیستم نمیتوان یک عدد ثابت یا قیمت واحد اعلام کرد. هزینه نهایی اجرای سقف کوبیاکس به مجموعهای از عوامل طراحی، اجرایی و شرایط پروژه بستگی دارد و ممکن است در دو پروژه مشابه نیز تفاوت قابل توجهی داشته باشد.
نکته مهم اینجاست که هنگام بررسی قیمت، نباید تنها هزینه خرید متریال یا اجرای سقف را در نظر گرفت. در بسیاری از پروژهها، کاهش وزن سازه میتواند باعث صرفهجویی در ابعاد ستونها، تیرها و حتی فونداسیون شود؛ موضوعی که در محاسبات نهایی پروژه تأثیر قابل توجهی دارد.
چه عواملی بر قیمت سقف کوبیاکس تأثیر میگذارند؟
هزینه اجرای سیستم کوبیاکس معمولاً تحت تأثیر چند عامل اصلی قرار دارد:
ابعاد و دهانه سقف
هرچه دهانههای سازه بزرگتر باشند، طراحی و اجرای سقف پیچیدهتر خواهد شد. همچنین ابعاد دهانه بر ضخامت دال، میزان آرماتور مصرفی و نوع ماژولهای مورد استفاده تأثیر مستقیم دارد.
ضخامت دال
یکی از مهمترین پارامترهای طراحی، ضخامت دال است. با افزایش ضخامت سقف، میزان بتن، آرماتور و حجم عملیات اجرایی نیز افزایش پیدا میکند و در نتیجه هزینه نهایی بیشتر خواهد شد.
نوع سیستم کوبیاکس
همانطور که در بخش قبل اشاره شد، سیستمهای SL، EL و CLS دارای جزئیات اجرایی متفاوتی هستند. نوع ماژول انتخابی میتواند بر هزینه تأمین مصالح و سرعت اجرا تأثیرگذار باشد.
میزان آرماتور مصرفی
اگرچه کوبیاکس باعث کاهش مصرف بتن میشود، اما مقدار میلگرد مورد نیاز همچنان تابع طراحی سازه است. تعداد طبقات، بارهای وارد بر ساختمان و شرایط لرزهای منطقه میتوانند میزان مصرف فولاد را تغییر دهند.
دستمزد اجرا و شرایط پروژه
محل اجرای پروژه، دسترسی به تجهیزات، پیچیدگی سازه و تجربه تیم اجرایی نیز از عوامل مؤثر بر قیمت تمامشده هستند. به همین دلیل هزینه اجرای سقف کوبیاکس در شهرهای مختلف یا پروژههای با شرایط متفاوت یکسان نخواهد بود.
آیا سقف کوبیاکس از سقفهای سنتی گرانتر است؟
پاسخ این سوال به نحوه مقایسه بستگی دارد. اگر تنها هزینه اجرای خود سقف بررسی شود، در بسیاری از موارد ممکن است هزینه اولیه کوبیاکس از برخی سیستمهای سنتی بیشتر باشد. اما زمانی که کل سازه مورد ارزیابی قرار میگیرد، موضوع متفاوت میشود.
کاهش وزن ساختمان میتواند منجر به:
- کاهش ابعاد ستونها
- کاهش بار وارد بر فونداسیون
- کاهش مصرف بتن در بخشهای مختلف سازه
- بهینه شدن عملکرد لرزهای ساختمان
شود و بخشی از هزینه اولیه را جبران کند.
به همین دلیل مهندسان سازه معمولاً به جای مقایسه صرف قیمت سقف، هزینه کل اسکلت ساختمان را بررسی میکنند تا مشخص شود استفاده از این سیستم از نظر اقتصادی توجیهپذیر است یا خیر.
جدول عوامل مؤثر بر قیمت سقف کوبیاکس
| عامل | میزان تأثیر بر هزینه |
|---|---|
| ابعاد دهانه | زیاد |
| ضخامت دال | زیاد |
| میزان آرماتور مصرفی | زیاد |
| نوع سیستم کوبیاکس | متوسط |
| دستمزد اجرا | متوسط |
| موقعیت پروژه | متوسط |
| قیمت روز مصالح | زیاد |
مقایسه قیمت سقف کوبیاکس با تیرچه بلوک
یکی از پرسشهای مهم برای کارفرمایان و پیمانکاران، مقایسه قیمت سقف کوبیاکس با سقفهای سنتی مانند تیرچه بلوک است. این مقایسه نباید صرفاً روی هزینه خرید مصالح باشد؛ بلکه باید کل هزینه سازه، وزن مرده، سرعت اجرا و محدودیتهای طراحی را نیز در نظر گرفت.
عوامل اصلی مقایسه
۱. هزینه مصالح و اجرا
- هزینه اولیه گویها و قالببندی در سقف کوبیاکس معمولا بالاتر می باشد.
۲. وزن سقف
- در شرایط پلان مشابه وزن مرده برابر است و یا کوبیاکس ممکن است کمی بیشتر باشد.
۳. سرعت اجرا
- اجرای سقف کوبیاکس سریعتر است، مخصوصاً در سیستمهای پیشساخته مانند EL و CLS.
- تیرچه بلوک نیاز به قالببندی سنتی و زمان بیشتر برای بتنریزی و گیرش دارد.
۴. دهانه قابل اجرا
سقف کوبیاکس امکان اجرای دهانههای بلندتر بدون ستون میانی را فراهم میکند. در مقابل، سقف تیرچه بلوک محدودیت دهانه دارد و معمولاً برای دهانههای کوچک و نرمال مناسبتر است.
جدول مقایسه سقف کوبیاکس و تیرچه بلوک
| عامل | سقف کوبیاکس | تیرچه بلوک |
|---|---|---|
| هزینه اولیه مصالح | متوسط تا بالا | پایین |
| مصرف بتن | متوسط | متوسط |
| مصرف آرماتور | متوسط | متوسط |
| وزن سقف | وابسته به دهانه | متوسط |
| سرعت اجرا | وابسته به تخصص و مصالح | کمتر |
| دهانه اقتصادی | بلندتر | محدود |
| انعطاف طراحی | بالا | کم |
با توجه به جدول، سقف کوبیاکس در دهانه اقتصادی بلندتر نسبت به تیرچه بلوک مزیت دارد. این موضوع برای پروژههایی که دهانههای بزرگ، فضاهای باز و سرعت اجرا اهمیت دارد، انتخاب کوبیاکس را توجیه میکند.

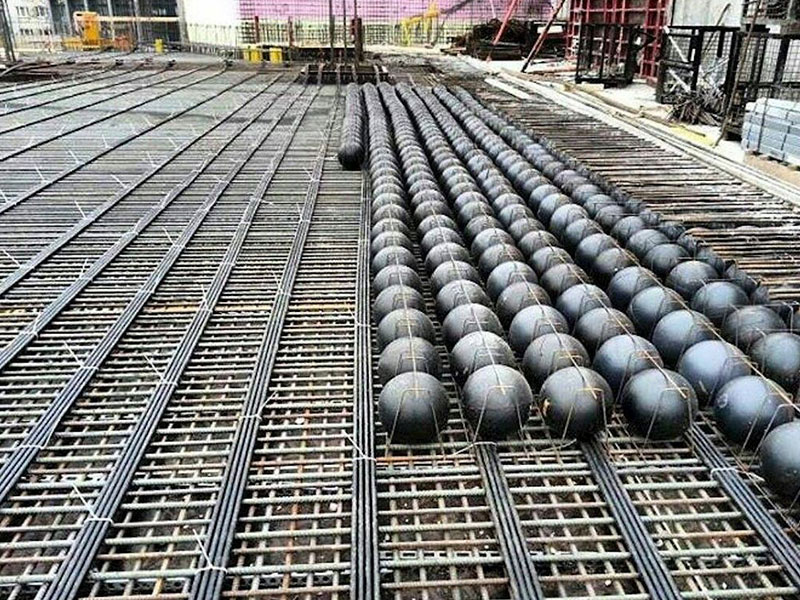

مقایسه قیمت سقف کوبیاکس با اینتل دک
در پروژههای امروزی، انتخاب سیستم سقف تنها بر اساس قیمت هر متر مربع انجام نمیشود. مهندسان سازه معمولاً عواملی مانند وزن مرده سقف، مصرف بتن و میلگرد، سرعت اجرا، نیاز به نیروی متخصص و تأثیر سیستم سقف بر کل سازه را نیز بررسی میکنند. به همین دلیل برای مقایسه قیمت سقف کوبیاکس با قیمت اینتل دک باید هزینه نهایی پروژه را بهصورت جامع ارزیابی کرد.
سقف کوبیاکس و اینتل دک هر دو با هدف کاهش وزن سازه و بهینهسازی مصرف مصالح توسعه یافتهاند، اما رویکرد متفاوتی دارند. کوبیاکس با استفاده از گویهای توخالی، بخشی از بتن غیرسازهای را از دال حذف میکند، در حالی که اینتل دک از یک سیستم دال دوطرفه مشبک با مقطع I شکل نامتقارن بهره میبرد تا با مصرف بهینه بتن و فولاد، عملکرد سازهای مناسبی ایجاد کند.
مقایسه عوامل مؤثر بر هزینه اجرا
در زمان برآورد هزینه اجرای سقف، تنها قیمت مصالح تعیینکننده نیست. موارد زیر بیشترین تأثیر را بر هزینه نهایی دارند:
- میزان مصرف بتن
- میزان مصرف میلگرد
- سرعت اجرا
- هزینه قالببندی
- نیاز به نیروی اجرایی متخصص
- وزن مرده سقف و تأثیر آن بر ستونها و فونداسیون
- هزینههای نازککاری و سقف کاذب
در بسیاری از پروژهها، کاهش وزن سقف میتواند باعث کاهش ابعاد اعضای سازهای و در نتیجه کاهش هزینه کل اسکلت شود.
مقایسه سقف کوبیاکس و اینتل دک
| معیار | سقف کوبیاکس | سقف اینتل دک |
|---|---|---|
| نوع سیستم | دال مجوف با گوی توخالی | دال دوطرفه مشبک |
| روش کاهش وزن | حذف بتن میانی دال و ایجاد مقطع I شکل با بال پهن | مقطع I شکل نامتقارن |
| مصرف بتن | کمتر از دال توپر، اما بیشتر نسبت به دالهای مشبک بهدلیل وجود همزمان دال زیرین و رویه | بهینهسازی شده و کمتر بهدلیل وجود فقط دال رویه |
| مصرف میلگرد | وابسته به طراحی سازه | بهینهسازی شده |
| سرعت اجرا | متوسط تا بالا | بالا |
| نیاز به نیروی متخصص | بیشتر | کمتر |
| کنترل خطای اجرایی | وابسته به دقت اجرا | بهدلیل اجرای شابلونی، بهتر کنترل میشود |
| امکان حذف سقف کاذب | محدود | در بسیاری از پروژهها امکانپذیر است |
| دهانههای بلند | مناسب | مناسب و بهینه |
| وزن مرده سقف در ضخامت ۳۰ سانتیمتر | حدود ۵۰۰ تا ۶۰۰ کیلوگرم بر متر مربع | حدود ۴۰۰ کیلوگرم بر متر مربع |
از نظر اقتصادی کدام گزینه مناسبتر است؟
پاسخ این سؤال به شرایط هر پروژه بستگی دارد. در پروژههایی که اجرای سریع، کنترل خطای اجرایی و کاهش هزینههای نازککاری اهمیت بالایی دارد، اینتل دک میتواند مزیت اقتصادی قابل توجهی ایجاد کند. از سوی دیگر، کوبیاکس نیز به واسطه کاهش وزن سازه و امکان اجرای دهانههای بزرگ، در برخی پروژهها گزینه مناسبی محسوب میشود.
نکته مهم این است که مقایسه این دو سیستم نباید صرفاً بر اساس قیمت اجرای سقف انجام شود. در بسیاری از موارد، تفاوت واقعی هزینه زمانی مشخص میشود که تأثیر سقف بر مصرف بتن و میلگرد کل سازه، ابعاد ستونها، فونداسیون و زمان اجرای پروژه نیز مورد بررسی قرار گیرد.
به همین دلیل، برای انتخاب بین سقف کوبیاکس و اینتل دک، انجام یک مقایسه فنی و اقتصادی متناسب با شرایط هر پروژه ضروری است.
مقایسه سقف کوبیاکس با یوبوت و وافل
در بسیاری از پروژهها، انتخاب سقف تنها بین یک یا دو سیستم محدود نمیشود. معمولاً کارفرمایان و مهندسان سازه هنگام طراحی، گزینههایی مانند کوبیاکس، یوبوت و وافل را بهصورت همزمان بررسی میکنند. هر یک از این سیستمها با هدف کاهش وزن سازه، افزایش دهانههای قابل اجرا و بهینهسازی مصرف مصالح توسعه یافتهاند، اما از نظر نحوه عملکرد، روش اجرا و هزینه نهایی تفاوتهای مهمی با یکدیگر دارند.
به همین دلیل انتخاب بهترین گزینه باید بر اساس شرایط پروژه، محدودیتهای اجرایی و تحلیل اقتصادی انجام شود، نه صرفاً بر اساس تبلیغات یا تجربههای موردی.
تفاوت سقف کوبیاکس و یوبوت
هر دو سیستم در گروه دالهای مجوف قرار میگیرند و با حذف بخشی از بتن غیرسازهای، وزن مرده سقف را کاهش میدهند. با این حال نحوه ایجاد فضای خالی در این دو سیستم متفاوت است.
در سقف کوبیاکس از گویهای پلاستیکی توخالی استفاده میشود، در حالی که در سیستم یوبوت از قالبهای پلاستیکی مکعبی یا مستطیلی شکل برای ایجاد حفرههای داخلی دال بهره گرفته میشود.
در پروژههایی که دهانههای بزرگ مدنظر است، هر دو سیستم میتوانند عملکرد مناسبی داشته باشند، اما پیچیدگیهای اجرایی، نحوه آرماتوربندی و جزئیات طراحی آنها با یکدیگر تفاوت دارد.
تفاوت سقف کوبیاکس و وافل
مقایسه کوبیاکس و وافل از رایجترین مقایسههای مهندسی در سالهای اخیر است. برخلاف کوبیاکس که یک دال مجوف محسوب میشود، سقف وافل یک دال مشبک است که با استفاده از قالبهای وافل، شبکهای از تیرچههای متعامد را ایجاد میکند.
مهمترین تفاوت این دو سیستم در شکل مقطع سازهای آنها است. در سقف وافل بخش زیرین سقف به صورت شبکهای و مشبک دیده میشود، در حالی که کوبیاکس معمولاً سطحی صافتر در اختیار طراح قرار میدهد.
از طرف دیگر، کیفیت نهایی پروژه در سقف کوبیاکس تا حد زیادی تحت تأثیر نحوه قالببندی قرار میگیرد.
مقایسه سقف کوبیاکس، یوبوت و وافل
| معیار | سقف کوبیاکس | سقف یوبوت | سقف وافل |
|---|---|---|---|
| نوع سیستم | دال مجوف | دال مجوف | دال مشبک |
| روش کاهش وزن | استفاده از گوی توخالی | استفاده از قالبهای یوبوت | حذف بتن غیرضروری توسط قالب وافل |
| مناسب برای دهانههای بلند | بله | بله | بله |
| پیچیدگی اجرا | متوسط تا زیاد | متوسط تا زیاد | متوسط |
| نیاز به قالب اختصاصی | بله | بله | بله |
| سطح زیرین سقف | نسبتاً صاف | نسبتاً صاف | دارای حفره و ظاهر مشبک |
| انعطاف معماری | بالا | بالا | متوسط تا بالا |
| سرعت اجرا | متوسط | متوسط | متوسط تا بالا |
مراحل اجرای سقف کوبیاکس
اجرای سقف کوبیاکس یک فرآیند مرحلهبهمرحله است که به دقت و کنترل کیفیت بالا نیاز دارد. هر مرحله در تضمین عملکرد سازهای سقف و جلوگیری از خطاهای اجرایی نقش کلیدی دارد. در ادامه، مراحل اصلی اجرای این سیستم تشریح شده است:
۱. قالببندی (کفراژ)
ابتدا قالببندی سقف انجام میشود تا دال بتنی شکل بگیرد. قالبها باید به گونهای نصب شوند که علاوه بر تحمل وزن بتن تازه، امکان جایگذاری گویها و آرماتورها فراهم شود. این مرحله اهمیت ویژهای دارد زیرا هرگونه خطا در قالببندی میتواند باعث تغییر هندسه دال و کاهش عملکرد سازه شود.
۲. نصب گویها و اسپیسرها
گویهای توخالی کوبیاکس به صورت منظم در داخل قالبها و روی شبکه میلگردها قرار میگیرند. حفظ موقعیت دقیق گویها،دغدغه اصلی در کوبیاکس مخصوصا در کشور ایران با شرایط اجرایی و مصالح این کشور است.در این مرحله این اطمینان لازم است که حجم خالی در دال درست ایجاد شود و بتن فقط در محلهای مورد نیاز ریخته شود.
۳. میلگردگذاری تحتانی
شبکه میلگردهای تحتانی نصب میشود تا نیروهای کششی ناشی از بارهای وارده بر سقف به درستی منتقل شوند. رعایت فاصله و ارتفاع مناسب میلگردها در این مرحله اهمیت زیادی دارد زیرا بر عملکرد سازه و کاهش ترکخوردگی تأثیر مستقیم میگذارد.
۴. بلوکگذاری فوقانی
در برخی مدلهای کوبیاکس، بلوکهای سبک یا گویها به صورت پیشساخته روی شبکه میلگرد فوقانی قرار میگیرند تا دال مجوف کامل شود. این مرحله باعث تثبیت ساختار سقف و آمادهسازی برای بتنریزی نهایی میشود.
۵. میلگردگذاری فوقانی
میلگردهای فوقانی نصب میشوند تا نیروهای فشاری و خمشی در سقف به درستی تحمل شوند. ترکیب میلگردهای فوقانی و تحتانی با گویها و قالب، یک دال مجوف مستحکم و سبک ایجاد میکند.
۶. بتنریزی
بتن با دقت روی گویها و میلگردها ریخته میشود و سطح نهایی سقف شکل میگیرد. رعایت کیفیت بتن و نحوه ریختن آن در این مرحله مخصوصا برای دال زیرین اهمیت بالایی دارد، زیرا هرگونه جداشدگی یا حفره میتواند مقاومت سقف را کاهش دهد.
۷. نگهداری و عملآوری
پس از بتنریزی، دال باید تحت شرایط مناسب عملآوری شود تا مقاومت و دوام مورد انتظار بدست آید. این مرحله شامل مرطوبسازی سطح، جلوگیری از ترک خوردگی و بررسی کیفیت نهایی میشود.
این مراحل باعث میشوند سقف کوبیاکس سبک، مقاوم و با دقت بالا اجرا شود و در پروژههای با دهانههای بلند و نیاز به کاهش وزن سقف، عملکرد بهینه داشته باشد.
سوالات متداول درباره سقف کوبیاکس
سقف کوبیاکس چیست؟
سقف کوبیاکس نوعی دال مجوف دوطرفه است که با استفاده از گویهای توخالی، بخشی از بتن غیرسازهای را حذف میکند. این کار باعث کاهش وزن مرده سقف نسبت به دال توپر شده و امکان اجرای دهانههای بزرگتر را فراهم میسازد.
دال کوبیاکس چیست؟
دال کوبیاکس یک دال بتنی دوطرفه مجوف است که بارهای سازهای را در دو جهت منتقل میکند. این ویژگی باعث توزیع بهتر نیروها و افزایش کارایی سازه میشود.
سقف کوبیاکس بهتر است یا یوبوت؟
هر دو سیستم در دسته دالهای مجوف قرار میگیرند و مزایا و محدودیتهای خاص خود را دارند. انتخاب بین آنها به شرایط پروژه، دهانهها، بودجه و الزامات اجرایی بستگی دارد.
قیمت سقف کوبیاکس چگونه محاسبه میشود؟
قیمت سقف کوبیاکس تحت تأثیر عواملی مانند ابعاد دهانه، ضخامت دال، میزان میلگرد مصرفی، حجم بتن، نوع سیستم کوبیاکس و شرایط اجرایی پروژه قرار دارد.
آیا سقف کوبیاکس برای ساختمانهای مسکونی مناسب است؟
بله. این سیستم در بسیاری از پروژههای مسکونی، اداری و تجاری مورد استفاده قرار میگیرد و در صورت طراحی صحیح میتواند عملکرد سازهای مناسبی ارائه دهد.
حداکثر دهانه سقف کوبیاکس چقدر است؟
حداکثر دهانه قابل اجرا به طراحی سازه، ضخامت دال، بارهای وارده و ضوابط آییننامهای بستگی دارد. به همین دلیل نمیتوان یک عدد ثابت برای تمامی پروژهها اعلام کرد و تعیین آن باید توسط مهندس محاسب انجام شود.
نتیجهگیری
سقف کوبیاکس یکی از شناختهشدهترین سیستمهای دال مجوف در صنعت ساختمان است که با هدف کاهش وزن مرده سازه، بهینهسازی مصرف مصالح نسبت به دال توپر و ایجاد دهانههای بزرگتر توسعه یافته است. این سیستم با حذف بتن غیرسازهای از بخش میانی دال، ضمن حفظ عملکرد سازهای، میتواند به کاهش بار وارد بر سازه و بهبود بهرهوری کلی ساختمان کمک کند.
در این مقاله تلاش کردیم جنبههای مختلف این فناوری از جمله نحوه عملکرد، انواع سیستم کوبیاکس، مزایا و معایب، دال کوبیاکس، عوامل مؤثر بر قیمت سقف کوبیاکس و مقایسه آن با سیستمهایی مانند تیرچه بلوک، اینتل دک، یوبوت و وافل را بررسی کنیم.
با این حال، هیچ سیستم سقفی را نمیتوان به عنوان بهترین گزینه برای تمام پروژهها معرفی کرد. انتخاب نهایی باید بر اساس شرایط سازه، دهانهها، محدودیتهای معماری، بودجه پروژه و نتایج محاسبات مهندسی انجام شود. به همین دلیل توصیه میشود پیش از تصمیمگیری نهایی، گزینههای مختلف توسط مهندس سازه از نظر فنی و اقتصادی ارزیابی شوند تا مناسبترین سیستم برای پروژه انتخاب گردد.
