سقف ساختمان تنها یک پوشش افقی بین دو طبقه نیست، بلکه یکی از اصلیترین اجزای سیستم باربر سازه محسوب میشود. در بسیاری از پروژهها، تصمیم درباره نوع سقف مستقیماً بر وزن مرده، ابعاد تیر و ستون، رفتار لرزهای، سرعت اجرا و حتی هزینه نهایی کل اسکلت تأثیر میگذارد. به همین دلیل در بررسی انواع سقف ساختمان، باید سقف را به عنوان یک جزء کلیدی سازهای تحلیل کرد، نه صرفاً یک عنصر معماری.
وظیفه سازهای سقف در انتقال بار
سقف نخستین سطحی است که بارهای ثقلی را دریافت میکند. این بارها شامل وزن خود سقف، کف سازی، تیغهها و بارهای بهرهبرداری است. عملکرد سازهای سقف در این مرحله شامل سه گام اصلی است:
جمعآوری بار در سطح دال یا اجزای باربر سقف
انتقال بار به تیرهای فرعی و اصلی یا به صورت مستقیم به ستونها و اجزای باربر مانند دیوارها
هدایت بار به فونداسیون از طریق سیستم سازهای
نحوه انتقال بار به نوع سیستم سقف وابسته است. در سقفهای یکطرفه، بار عمدتاً در یک جهت منتقل میشود و طراحی تیرریزی اهمیت بالایی دارد. در سقفهای دوطرفه مانند دالهای مشبک و مجوف
، بار در دو جهت توزیع میشود که این موضوع می تواند منجر به توزیع یکنواختتر تنشها و کاهش تمرکز نیرو شود. همین تفاوت در مسیر باربری، روی دهانه قابل پوشش، ضخامت دال و میزان مصرف آرماتور اثر مستقیم دارد.
تأثیر نوع سقف بر وزن مرده ساختمان
وزن مرده یکی از مهمترین پارامترهای طراحی سازه است. هرچه وزن سقف بیشتر باشد:
نیروی ثقلی وارد بر تیرها و ستونها افزایش مییابد
ابعاد مقاطع بزرگتر میشود
هزینه اسکلت افزایش پیدا میکند
نیروی زلزله طراحی به دلیل افزایش جرم سازه بیشتر میشود
سیستمهای مختلف سقف از نظر وزن واحد سطح تفاوت محسوسی دارند. برخی سیستمها با حذف بتن غیرسازهای یا ایجاد حفره و شبکههای منظم، وزن مرده را کاهش میدهند. این کاهش وزن میتواند در مقیاس کل پروژه باعث بهینه شدن ابعاد اعضای باربر، کاهش مصرف مصالح و حتی کاهش هزینه فونداسیون شود. بنابراین انتخاب نوع سقف فقط روی همان طبقه اثر نمیگذارد، بلکه کل رفتار سازه را تحت تأثیر قرار میدهد.
نقش سقف در رفتار لرزهای سازه
در تحلیل لرزهای، سقف به عنوان دیافراگم عمل میکند. دیافراگم وظیفه دارد نیروهای جانبی ناشی از زلزله را در تراز هر طبقه جمعآوری و بین قابها یا دیوارهای برشی توزیع کند. عملکرد مناسب دیافراگم به دو عامل وابسته است:
سختی درون صفحهای سقف
کیفیت اتصال سقف به سیستم باربر جانبی
سقفهایی که در صفحه خود صلبیت مناسبی دارند، توزیع یکنواختتری از نیروهای جانبی ایجاد کرده و خطر پیچش نامنظم را کاهش میدهند. در مقابل، سقفهایی که پیوستگی یا اتصال مناسبی ندارند ممکن است عملکرد دیافراگمی ضعیفتری نشان دهند. در پروژههای واقع در مناطق با لرزهخیزی بالا، این موضوع میتواند به یک عامل تعیینکننده در انتخاب سیستم سقف تبدیل شود.
تأثیر سیستم سقف بر هزینه نهایی پروژه
هزینه سقف را نباید صرفاً بر اساس قیمت هر متر مربع مصالح قضاوت کرد. اثر واقعی سیستم سقف بر هزینه نهایی پروژه از چند مسیر اتفاق میافتد:
هزینه مستقیم اجرا شامل مصالح، قالببندی و نیروی انسانی
مدت زمان اجرا و تأثیر آن بر هزینههای سربار پروژه
اثر وزن سقف بر ابعاد تیرها، ستونها و فونداسیون
میزان نیاز به شمعبندی و تجهیزات موقت
تأثیر بر ارتفاع مفید طبقات و هماهنگی با تاسیسات
در بسیاری از پروژهها، سقفی که در ظاهر ارزانتر است، به دلیل افزایش وزن سازه یا طولانی شدن زمان اجرا، هزینه کل بیشتری ایجاد میکند. بنابراین تحلیل اقتصادی سیستم سقف باید در مقیاس کل سازه انجام شود، نه فقط هزینه مستقیم اولیه ی هر مترمربع.
قبل از انتخاب نوع سقف، این 7 عامل تعیینکننده را بررسی کنید
اگر بخواهید بین انواع سقف ساختمان انتخاب درست داشته باشید، باید ابتدا شرایط پروژه را به زبان «تصمیم» تبدیل کنید. یعنی به جای این که بپرسید کدام سقف بهتر است، مشخص کنید در پروژه شما چه چیزی محدودیت است و چه چیزی اولویت. این 7 عامل، دقیق ترین چارچوب تصمیم گیری برای انتخاب سیستم سقف هستند و جلوی بیشتر اشتباهات رایج را از همان ابتدا میگیرند.
دهانه قابل پوشش و محدودیتهای معماری
ماکسیمم دهانه پروژه یکی از پارارمترهای فنی مهم در انتخاب نوع سقف است. هر سیستم سقف یک دهانه اقتصادی دارد؛ محدودهای که در آن بدون افزایش غیرمنطقی ضخامت، آرماتور یا هزینه اجرا، پاسخ فنی قابل قبول میدهد.
نکته کلیدی این است که «قابل اجرا بودن» با «اقتصادی و منطقی بودن» فرق دارد. ممکن است یک سیستم در دهانه بالاتر هم اجرا شود، اما با افزایش شدید ضخامت، مصرف فولاد، نیاز به شمع بندی سنگین یا افزایش ریسک ترک و خیز.
از طرف دیگر معماری هم مستقیم روی سقف اثر میگذارد، مثل:
نیاز به پلان باز و حذف ستون میانی
وجود بازشوهای بزرگ برای پله، آسانسور یا نورگیر
نیاز به کنسول یا پیش آمدگی
محدودیت در محل تیرریزی به خاطر معماری یا نما
خواستههای معماری مثل کاهش تعداد تیرها یا سقف های نمایان
پس اگر پروژه شما پلان باز و دهانه بزرگ میخواهد، باید به سراغ سیستم هایی بروید که ذاتاً برای توزیع بار در دو جهت و دهانه های بالاتر طراحی شده اند. اگر دهانه کوچک و تیپ دارید، سیستم های ساده تر و رایج تر معمولاً منطقی تر میشوند.
نوع اسکلت ساختمان، بتنی یا فولادی
نوع اسکلت تعیین میکند چه سقفی «سازگارتر» است، نه فقط قابل اجرا.
در اسکلت بتنی، هماهنگی سقف با قالب بندی، بتن ریزی و یکپارچگی سازه اهمیت دارد. بعضی سیستم ها به طور طبیعی در اسکلت بتنی ساده تر و تمیزتر اجرا میشوند و جزئیات اتصالشان سرراست تر است.
در اسکلت فولادی، سرعت نصب، اتصالات، وزن سقف و هماهنگی با تیرهای فولادی و ورق ها مهم تر میشود. بعضی سیستم ها ذاتاً برای اسکلت فلزی طراحی شده اند و از نظر اجرایی و زمانی مزیت دارند.
یک اشتباه رایج این است که بدون توجه به اسکلت، سقف انتخاب میشود و بعد در اجرا با مشکلاتی مثل جزئیات اتصال، اختلاف تراز، یا زمان بندی نامتناسب روبه رو میشویم.
تعداد طبقات و محدودیت ارتفاع
تعداد طبقات و محدودیت ارتفاع دو اثر مستقیم روی انتخاب سقف دارند:
اثر سازهای و وزن در ساختمان های چند طبقه، کاهش وزن هر سقف به صورت تجمیعی روی کل ساختمان اثر میگذارد و میتواند ابعاد اعضای سازه، نیروی زلزله و حتی هزینه فونداسیون را تغییر دهد.
اثر معماری و ارتفاع مفید طبقه در بسیاری از پروژهها، محدودیت ارتفاع مجاز یا نیاز به ارتفاع مفید بیشتر وجود دارد. بعضی سیستم ها به تیرهای آویزدار یا ضخامت بالاتر نیاز دارند و میتوانند ارتفاع مفید را کم کنند یا هزینه تاسیسات و سقف کاذب را بالا ببرند.
اگر محدودیت ارتفاع دارید، باید از ابتدا سقفی انتخاب کنید که با هدف معماری و تاسیسات هماهنگ باشد، نه این که بعداً با راه حل های پرهزینه جبران کنید.
شرایط لرزهخیزی منطقه
در مناطق با لرزه خیزی بالاتر، دو موضوع پررنگ تر میشود:
جرم سازه: سقف سنگین تر یعنی نیروی زلزله بیشتر.
عملکرد دیافراگم: سقف باید بتواند نیروهای جانبی را به شکل منظم منتقل کند و اتصال مناسبی به سیستم باربر جانبی داشته باشد.
در این شرایط، انتخاب سقف نباید صرفاً بر اساس هزینه اولیه باشد. سقفی که از نظر اجرایی کیفیت کنترل شدهتری دارد، یکپارچگی مناسب تری ایجاد میکند یا وزن کمتری به سازه تحمیل میکند، میتواند در مجموع تصمیم امن تر و حتی اقتصادی تر باشد.
سرعت اجرای مورد نیاز پروژه
زمان در پروژه فقط یک عدد نیست، هزینه است. سقفی که سریع تر اجرا شود، میتواند:
هزینه های سربار (کارگاه، نیروی ثابت، اجاره تجهیزات) را کاهش دهد
خواب سرمایه را کمتر کند
برنامه زمان بندی کل پروژه را جلو بیندازد
اما سرعت اجرا باید واقعی سنجیده شود، نه تبلیغاتی. بعضی سیستم ها در ظاهر سریع اند ولی اگر تیم اجرا تجربه نداشته باشد یا تامین مصالحشان پایدار نباشد، عملاً پروژه را کند میکنند. پس سرعت اجرا را با این سه معیار بسنجید:
نیاز به قالب بندی و شمع بندی چقدر است؟
وابستگی به تیم متخصص دارد یا عمومی تر است؟
تامین مصالح و تجهیزات چقدر قابل اطمینان است؟
بودجه و تحلیل اقتصادی
بودجه را باید در دو سطح بررسی کرد:
هزینه مستقیم سقف
مصالح مصرفی(بتن و اجرا) و قالب بندی در اجرا
هزینه کل اثرگذاری سقف روی پروژه وزن سقف چه اثری روی تیر، ستون و فونداسیون میگذارد؟ زمان اجرا چه اثری روی سربار دارد؟ ریسک دوباره کاری و کنترل کیفیت چقدر است؟
در بسیاری از پروژهها، سقفی که قیمت متر مربع پایین تری دارد، ممکن است با افزایش وزن سازه یا زمان اجرا، در نهایت هزینه کل بیشتری ایجاد کند. تصمیم حرفهای، تصمیم بر اساس «هزینه کل پروژه» است نه صرفاً قیمت اولیه سقف.
نوع کاربری ساختمان، مسکونی، تجاری یا صنعتی
کاربری ساختمان تعیین میکند سقف باید چه ویژگی هایی را بهتر پوشش دهد:
مسکونی: تیپ بودن پلان، کنترل صدا، هزینه منطقی، سرعت اجرا، امکان اجرای تاسیسات و سقف کاذب
تجاری: دهانه های باز، پارکینگ ها، بارگذاری متفاوت، انعطاف معماری، نیاز به ارتفاع مفید و تاسیسات سنگین تر
صنعتی: بارهای بهره برداری بالاتر، لرزش و تجهیزات، سرعت ساخت، دوام و نگهداری، گاهی محدودیت های خاص اجرایی
اگر کاربری را دقیق لحاظ نکنید، ممکن است سقفی انتخاب کنید که از نظر سازه ای جواب بدهد، اما از نظر اجرا، تاسیسات، بهره برداری و هزینه های آتی برای پروژه دردسرساز شود.

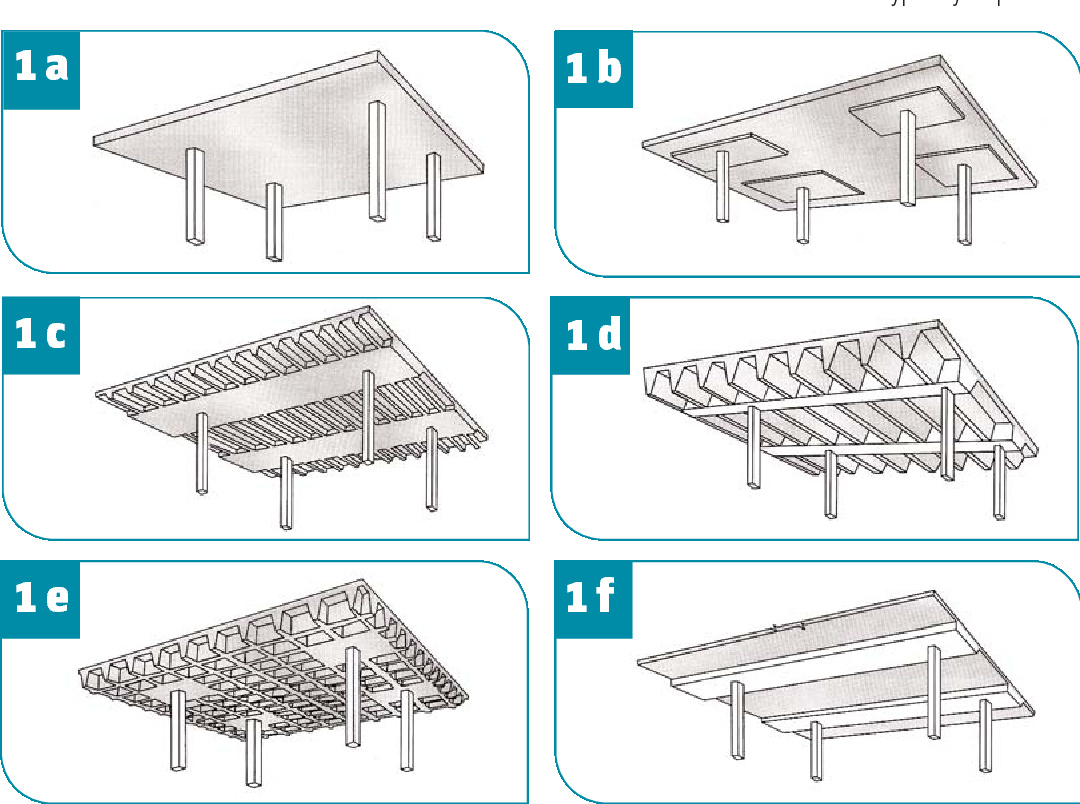

دستهبندی انواع سقف ساختمان بر اساس سیستم باربری
برای تحلیل حرفهای انواع سقف ساختمان، دستهبندی بر اساس «مصالح» کافی نیست. آنچه در طراحی سازه تعیینکننده است، نحوه انتقال بار و رفتار سازهای سقف است. به همین دلیل در این مقاله سقفها را بر اساس سیستم باربری و عملکرد سازهای تقسیمبندی میکنیم. این نوع دستهبندی دقیقتر، مهندسیتر و کاربردیتر برای تصمیمگیری پروژه است.
سقفهای یکطرفه
در این سیستمها، بار سقف عمدتاً در یک جهت منتقل میشود. یعنی دال یا المانهای باربر، نیرو را به تیرهای موازی در یک راستا انتقال میدهند.
ویژگیهای اصلی:
مسیر باربری غالب در یک جهت
وابستگی بیشتر به آرایش تیرریزی
مناسب برای دهانههای کوتاه تا متوسط
اجرای رایج و شناختهشده در پروژههای مسکونی تیپ
نمونهها:
سقف تیرچه بلوک
سقف تیرچه کرومیت
این سیستمها به دلیل سادگی اجرا و دسترسی گسترده به نیروی کار، در پروژههای متداول شهری بسیار استفاده میشوند. اما در دهانههای بزرگ یا پلانهای باز، ممکن است از نظر اقتصادی یا سازهای بهینه نباشند.
سقفهای دوطرفه
در سقفهای دوطرفه، بار در دو جهت توزیع میشود و دال به صورت شبکهای یا مشبک عمل میکند. این سیستمها در مقایسه با سقفهای یکطرفه، توزیع تنش یکنواختتری دارند و معمولاً برای دهانههای بزرگتر مناسبتر هستند.
ویژگیهای اصلی:
انتقال بار در دو جهت عمود بر هم
کاهش تمرکز نیرو روی یک ردیف تیر
عملکرد سازهای مناسب در پلانهای باز
امکان کاهش تعداد تیرها در بعضی طراحیها
نمونهها:
سقف وافل
سقف اینتل دک
دال مجوف
در پروژههایی که دهانه بزرگ، حذف ستون میانی یا انعطاف معماری اهمیت دارد، این گروه از سیستمها بیشتر مورد توجه قرار میگیرند.
سقفهای دال تخت
در این سیستمها، دال مستقیماً روی ستونها یا با حداقل تیر اجرا میشود. این موضوع میتواند باعث کاهش پیچیدگی تیرریزی و ایجاد سطح زیرین صافتر شود.
ویژگیهای اصلی:
انتقال مستقیم بار به ستونها
حذف یا کاهش تیرهای آویزدار
مناسب برای پروژههای با محدودیت ارتفاع
نیاز به کنترل دقیق برش پانچ در محل ستون
نمونهها:
سقف دال تخت بتنی
سقف پیشتنیده
سقف پستنیده
این سیستمها معمولاً در ساختمانهای اداری، تجاری و پروژههای با معماری مدرن کاربرد بیشتری دارند.

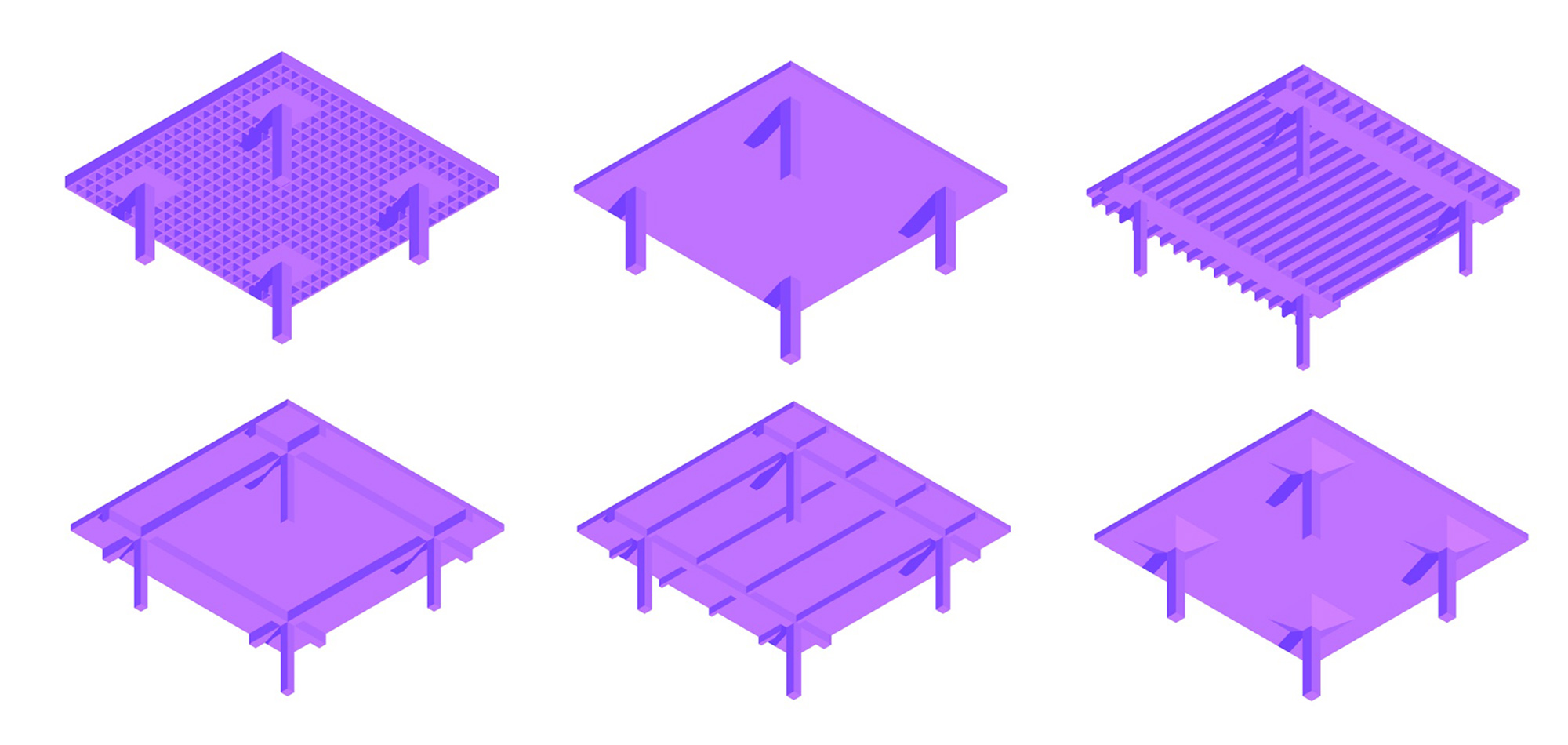

بررسی فنی هر نوع سقف ساختمان
سقف تیرچه بلوک
سقف تیرچه بلوک یکی از رایجترین انواع سقف ساختمان در پروژههای مسکونی است. این سیستم یکطرفه بوده و بار را در راستای تیرچهها منتقل میکند.
ویژگی فنی کلیدی:
سیستم باربری یکطرفه
مناسب برای دهانههای کوتاه تا متوسط
وابسته به کیفیت اجرای تیرچه و بتن رویه
نکات تحلیلی:
در دهانههای محدود عملکرد اقتصادی مناسبی دارد.
با افزایش دهانه، نیاز به تیرچه قویتر و افزایش ضخامت سقف پیدا میکند.
اجرای آن به نیروی کار عمومی وابسته است که هم مزیت است و هم در صورت ضعف نظارت میتواند ریسک کیفی ایجاد کند.
برای پروژههای مسکونی تیپ با دهانه منظم، گزینهای قابل اتکا است، اما در دهانههای بزرگ یا پلانهای باز محدودیت دارد.
سقف دال تخت بتنی
در دال تخت، بار مستقیماً از دال به ستون منتقل میشود و تیر آویزدار وجود ندارد یا حداقلی است.
ویژگی فنی کلیدی:
انتقال مستقیم بار به ستون
کاهش پیچیدگی تیرریزی
نیاز به کنترل دقیق برش پانچ
نکات تحلیلی:
برای پروژههای با محدودیت ارتفاع مفید مناسب است.
سطح زیرین صاف، اجرای تاسیسات را سادهتر میکند.
در دهانههای بالاتر، ضخامت و مصرف فولاد افزایش مییابد.
کنترل برش پانچ در اطراف ستونها اهمیت حیاتی دارد.
در پروژههای تجاری و اداری با معماری مدرن بسیار کاربردی است.
سقف وافل
سقف وافل یک سیستم دوطرفه مشبک است که به دلیل شکل شبکهای زیرین شناخته میشود.
ویژگی فنی کلیدی:
عملکرد دوطرفه
مناسب برای دهانههای متوسط تا بزرگ
کاهش تمرکز تنش نسبت به سیستمهای یکطرفه
نکات تحلیلی:
در دهانههای بالاتر عملکرد سازهای بهتری نسبت به سیستمهای یکطرفه دارد.
قالببندی و اجرا نیازمند دقت بالاتر است.
وزن آن نسبت به دال توپر کمتر است، اما همچنان بتنمحور محسوب میشود.
برای پروژههایی با نیاز به دهانه باز و حذف ستون میانی کاربرد دارد.

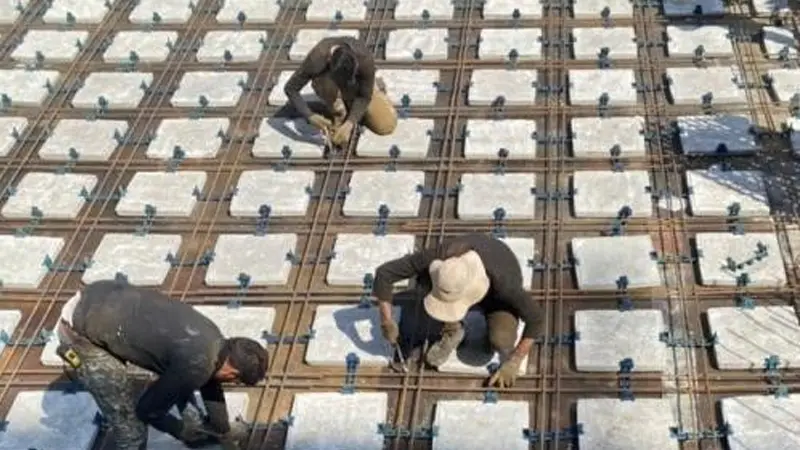

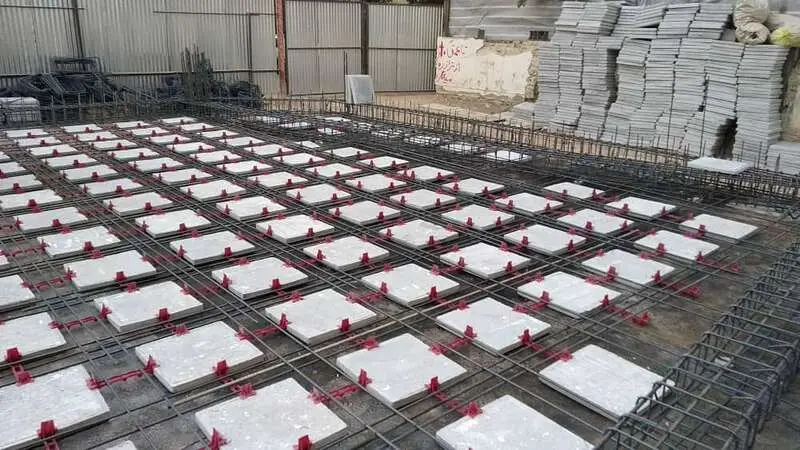

سقف اینتل دک
سیستم سقف اینتل دک در گروه دالهای دوطرفه مشبک قرار میگیرد و با هدف کاهش بتن غیرسازهای و بهینهسازی وزن طراحی شده است.
ویژگی فنی کلیدی:
توزیع بار در دو جهت
کاهش وزن مرده نسبت به دال توپر
بهینهسازی مصرف بتن در نواحی غیرسازهای
نکات تحلیلی:
در پروژههایی که کنترل وزن و رفتار خمشی دوطرفه اهمیت دارد، گزینهای مهندسیشده محسوب میشود.
به دلیل طراحی منظم شبکهای، امکان کنترل بهتر رفتار سازهای وجود دارد.
عملکرد آن در دهانههای متوسط و بزرگ قابل توجه است.
اجرای دقیق و هماهنگ با جزئیات سیستم اهمیت بالایی دارد.
در پروژههایی که ترکیب عملکرد سازهای و بهینهسازی وزن اهمیت دارد، قابل بررسی جدی است.
سقف یوبوت
سیستم یوبوت از المانهای توخالی درون دال برای کاهش وزن استفاده میکند.
ویژگی فنی کلیدی:
دال مجوف
مناسب برای دهانههای متوسط تا نسبتاً بزرگ
نکات تحلیلی:
اجرای آن وابسته به چیدمان صحیح المانهای توخالی است.
در پروژههای چند طبقه میتواند اثر تجمیعی کاهش وزن داشته باشد.
سقف کوبیاکس
کوبیاکس نیز نوعی دال مجوف است که از گویهای توخالی برای حذف بتن غیرسازهای استفاده میکند.
ویژگی فنی کلیدی:
کاهش وزن با حفظ ضخامت کلی
عملکرد دوطرفه
مناسب برای پروژههای با دهانه متوسط
نکات تحلیلی:
کاهش جرم سازه میتواند اثر مثبتی در تحلیل لرزهای داشته باشد.
نیازمند دقت در اجرا و تأمین تجهیزات سیستم است.
در مقایسه با سیستمهای سنتی پیچیدگی اجرایی بیشتری دارد.
سقف عرشه فولادی
این سیستم ترکیبی از ورق فولادی ذوزنقهای و بتن رویه است و معمولاً با اسکلت فلزی اجرا میشود.
ویژگی فنی کلیدی:
سرعت اجرای بالا
وزن کمتر نسبت به برخی سیستمهای بتنی
هماهنگ با اسکلت فولادی
نکات تحلیلی:
مناسب برای پروژههای با زمانبندی فشرده
کیفیت اتصالات و جوشکاری اهمیت حیاتی دارد
در دهانههای مشخص عملکرد اقتصادی مطلوب دارد
سقف کامپوزیت
سقف کامپوزیت از ترکیب تیرهای فولادی و بتن رویه تشکیل میشود و رفتار مشترک فولاد و بتن را ایجاد میکند.
ویژگی فنی کلیدی:
ترکیب مقاومت کششی فولاد و فشاری بتن
مناسب برای اسکلت فلزی
اجرای نسبتاً سریع
نکات تحلیلی:
در پروژههای تجاری و صنعتی رایج است
کنترل خیز و جزئیات اتصال اهمیت دارد
وابستگی به کیفیت اجرا بالاست
جدول مقایسه انواع سقف های ساختمانی از نظر فنی و اقتصادی
در این بخش وارد مهمترین قسمت تصمیمگیری میشویم. اغلب مقالات فقط معرفی انجام میدهند، اما کارفرما و مهندس محاسب نیاز به مقایسه واقعی دارند. این جدول با رویکرد تحلیلی طراحی شده تا بتوانید بر اساس دهانه، وزن، هزینه و سرعت اجرا انتخاب منطقیتری داشته باشید.
توجه: مقادیر زیر بازههای متعارف اجرایی در پروژههای شهری هستند و طراحی نهایی باید توسط مهندس سازه انجام شود.
عنوان
تیرچه
اینتل دک W300
وافل یک طرفه
وافل دو طرفه
یوبوت
اینتل دک جنرال
بابل دک
وزن و بار مرده سازه
280
280
350
400
550
400
560
نوع توزیع بار
یک طرفه
دوطرفه I نامتقارن
یکطرفه
دوطرفه T
دوطرفه I
دوطرفه I نامتقارن
دوطرفه I
مدت زمان اجرا
کم
نسبتا زیاد
زیاد
زیاد
خیلی زیاد
زیاد
زیاد
مقدار مصرف بتن
کم
بسیار کم
کم
زیاد
بسیار زیاد
زیاد
بسیار زیاد
مقدار مصرف آرماتور
کم
بسیار کم
کم
زیاد
بسیار زیاد
زیاد
بسیار زیاد
صلبیت و یکپارچگی
ضعیف
صلب
ضعیف
نسبتا صلب
صلب
صلب
صلب
امکان اجرای دهانه بلند
ندارد
دارد
ندارد
دارد
دارد
دارد
دارد
مقایسه دهانه قابل پوشش
اگر اولویت اصلی شما دهانه بزرگ و حذف ستون میانی است، سیستمهای دوطرفه و مشبک معمولاً عملکرد بهتری نسبت به سقفهای یکطرفه دارند. در دهانههای محدود، تفاوت اقتصادی کمتر میشود و سیستمهای سادهتر رقابتی باقی میمانند.
مقایسه وزن نسبی و اثر بر سازه
در ساختمانهای چند طبقه، کاهش وزن هر سقف اثر تجمیعی دارد. سیستمهای مجوف یا مشبک میتوانند وزن غیرسازهای را حذف کنند و در نتیجه:
ابعاد تیر و ستون کاهش یابد
نیروی زلزله طراحی کمتر شود
فشار وارده بر فونداسیون کاهش پیدا کند
در مقابل، دالهای توپر معمولاً وزن بیشتری به سازه تحمیل میکنند.
مقایسه هزینه سقف ساختمان
تحلیل اقتصادی سقف نباید صرفاً بر قیمت هر مترمربع اجرا متمرکز باشد. هزینه باید در سه سطح بررسی شود:
هزینه مستقیم اجرا شامل مصالح، نیروی انسانی و تجهیزات
اثر وزن سقف بر ابعاد اعضای سازهای و هزینه اسکلت
اثر زمان اجرا بر هزینههای سربار و خواب سرمایه
در پروژههای کوچک با دهانه محدود، اختلاف هزینه سیستمها ممکن است چشمگیر نباشد. اما در پروژههای دارای دهانه بزرگ، تعداد طبقات زیاد یا حساسیت وزنی، انتخاب سیستم مناسب میتواند اختلاف قابل توجهی در هزینه کل پروژه ایجاد کند.
مقایسه سرعت اجرا
در پروژههای تجاری یا سرمایهگذاری، زمان ساخت یکی از عوامل تعیینکننده اقتصادی است. سیستمهایی که ویژگیهای زیر را دارند معمولاً زمان اجرای کوتاهتری ارائه میدهند:
نیاز به قالببندی پیچیده ندارند
وابستگی کمتری به شمعبندی طولانیمدت دارند
قابلیت تطبیق با نیروهای اجرایی عمومی را دارند
هماهنگی بالاتری با اسکلت فلزی ایجاد میکنند
امکان نظارت سادهتر و کنترل کیفیت دقیقتر را فراهم میکنند
با این حال، افزایش سرعت اجرا نباید به قیمت کاهش کیفیت یا افزایش ریسک سازهای تمام شود. سرعت زمانی مزیت محسوب میشود که همراه با کنترل مهندسی و تضمین کیفیت باشد.
مقایسه رفتار لرزهای
در مناطق با لرزهخیزی بالا، دو عامل مهم هستند:
جرم سازه
یکپارچگی دیافراگم
سیستمهایی که وزن کمتری دارند یا عملکرد دوطرفه منظمتری ایجاد میکنند، در تحلیل لرزهای مزیت بالقوه دارند، مشروط به این که اجرای آنها دقیق و مطابق جزئیات طراحی باشد.
اقتصادی ترین سقف ساختمان کدام است؟
برای این که واقعاً بفهمیم «اقتصادی ترین سقف» کدام است، باید یک سوءبرداشت رایج را کنار بگذاریم: اقتصادی بودن یعنی کمترین هزینه کل پروژه با ریسک اجرایی کمتر و عملکرد سازهای قابل قبول. نه صرفاً این که قیمت هر متر مربع سقف پایینتر باشد.
هزینه سقف ساختمان از سه مسیر اصلی ساخته میشود:
هزینه مستقیم اجرا: مصالح مصرفی (بتن و آرماتور، مقاطع فولادی، قالب بندی و…) نیروی انسانی، تجهیزات
هزینه اثر روی اسکلت: وزن سقف روی ابعاد تیر و ستون و فونداسیون اثر میگذارد
هزینه زمان: سرعت اجرا روی هزینه سربار و خواب سرمایه اثر مستقیم دارد
با همین منطق، اقتصادی ترین سقف برای هر پروژه میتواند متفاوت باشد. در ادامه، تصمیم را سناریو محور و شفاف میکنیم.
کم هزینه ترین سقف برای پروژه مسکونی
در پروژههای مسکونی تیپ، معمولاً چند ویژگی ثابت داریم:
دهانهها کوتاه تا متوسط و تکرارشونده
پلانها نسبتاً منظم
حساسیت بالا روی هزینه مستقیم
محدودیت زمان متوسط (نه مثل پروژههای تجاری)
در این شرایط، سقفی اقتصادیتر است که:
اجرای ساده و قابل تکرار داشته باشد
به نیروی اجرایی عمومی وابسته باشد
ریسک دوبارهکاری و خطای اجرا پایین داشته باشد
نتیجه عملی: در بسیاری از پروژههای مسکونی تیپ، سیستمهای رایج و سادهتر که برای دهانههای معمول بهینهاند، از نظر هزینه مستقیم میتوانند اقتصادیتر باشند. اما اگر ساختمان چند طبقه باشد یا وزن سقف بالا برود، ممکن است سقفی که وزن را کاهش میدهد در مجموع هزینه کل را کمتر کند. پس معیار فقط قیمت اجرا نیست، بلکه اثر وزن و تعداد طبقات هم وارد تصمیم میشود.
مقایسه قیمت انواع سقف ها در پروژههای مختلف
برای مقایسه قیمت انواع سقف، باید پروژه را در یکی از این حالتها قرار دهیم:
پروژه کوچک و کم طبقه
پروژه چند طبقه شهری
پروژه دهانه بلند و معماری محور
پروژه زمان محور (تجاری یا سرمایه گذاری)
در پروژههای کوچک و کم طبقه، معمولاً هزینه مستقیم اجرا وزن بیشتری در تصمیم دارد. اما در پروژههای چند طبقه، اثر وزن سقف روی اسکلت به مرور جدی میشود و میتواند انتخاب را تغییر دهد.
در پروژههای دهانه باز و معماری محور، ممکن است سقفی که در ظاهر گرانتر است، با کاهش تعداد ستونها یا حذف تیرهای مزاحم، هزینههای معماری و سازهای را جبران کند.
در پروژههای زمان محور، سقفی اقتصادیتر است که زودتر تمام شود، چون کاهش مدت پروژه خودش به معنی کاهش هزینههای سربار و افزایش سرعت بازگشت سرمایه است.
تحلیل هزینه سقف ساختمان در دهانههای بزرگ
دهانه بزرگ دقیقاً جایی است که تصمیم سقف میتواند پروژه را ارزان یا گران کند. چون اگر سیستم سقف برای دهانه بزرگ مناسب نباشد:
ضخامت دال بالا میرود
مصرف فولاد و بتن افزایش پیدا میکند
نیاز به تیرهای قویتر ایجاد میشود
کنترل خیز و ترک سختتر میشود
احتمال دوبارهکاری و ریسک اجرایی بیشتر میشود
پس در دهانههای بزرگ، اقتصادی ترین سقف معمولاً سقفی است که:
مسیر باربری مناسب دهانه را فراهم کند
در دو جهت توزیع بار خوبی ایجاد کند یا از سبک سازی اصولی استفاده کند
نیاز به تقویتهای سنگین و پرهزینه را کاهش دهد
به بیان ساده: برای دهانههای بزرگ، «اقتصادی بودن» یعنی کاهش هزینه های پنهان و کاهش نیاز به تقویت سازهای، نه فقط کاهش قیمت اولیه.
بهترین نوع سقف ساختمان برای هر پروژه
پاسخ به این سؤال که «بهترین نوع سقف ساختمان کدام است» بدون در نظر گرفتن شرایط پروژه ممکن نیست. بهترین سقف، سیستمی است که در ترکیب دهانه، نوع اسکلت، تعداد طبقات، شرایط لرزهای و بودجه، کمترین ریسک و بیشترین بازده سازهای را ایجاد کند.
در ادامه انتخاب را به صورت پروژهمحور بررسی میکنیم.
بهترین سقف برای اسکلت بتنی
در اسکلت بتنی، یکپارچگی بتنریزی، هماهنگی دال و تیر و کنترل رفتار خمشی اهمیت بالایی دارد.
در پروژههای با دهانه معمول و تیپ، سیستمهای یکطرفه رایج میتوانند پاسخگو باشند. اما در پروژههایی که:
دهانه متوسط تا بزرگ دارند
پلان باز یا حذف ستون اهمیت دارد
کاهش وزن سقف در کل ساختمان مهم است
سیستمهای دوطرفه عملکرد منطقیتری دارند.
در این دسته، سقفهایی مانند وافل و اینتل دک قرار میگیرند که بار را در دو جهت توزیع میکنند. تفاوت مهم اینجاست که در سیستمهای مشبک بهینهسازیشده، تلاش میشود بتن غیرسازهای حذف شود و وزن مرده کنترل شود. در ساختمانهای چند طبقه، همین کاهش وزن میتواند اثر قابل توجهی روی ابعاد تیر و ستون داشته باشد.
بنابراین در اسکلت بتنی با دهانههای بالاتر یا تعداد طبقات بیشتر، انتخاب سیستم دوطرفه مهندسیشده مانند اینتل دک میتواند از نظر ترکیب عملکرد سازهای و مدیریت وزن، گزینهای قابل بررسی جدی باشد.
بهترین سقف برای اسکلت فلزی
در اسکلت فولادی، سرعت اجرا و هماهنگی با تیرهای فولادی اهمیت بیشتری دارد.
در پروژههای زمانمحور، سیستمهای کامپوزیت و عرشه فولادی معمولاً مزیت زمانی دارند، زیرا نصب ورق و بتنریزی نسبتاً سریع انجام میشود.
اما اگر پروژه فولادی دارای دهانههای بزرگ یا نیاز به رفتار دوطرفه باشد، تصمیم باید بر اساس تحلیل سازهای دقیق انجام شود، چون بسیاری از سیستمهای رایج فولادی ذاتاً یکطرفه هستند.
در چنین شرایطی، گاهی ترکیب اسکلت فولادی با سیستمهای دال دوطرفه نیز بررسی میشود، البته با در نظر گرفتن جزئیات اتصال و تحلیل دقیق.
بهترین سقف برای دهانه بزرگ
دهانه بزرگ جایی است که تفاوت واقعی سیستمها مشخص میشود.
در دهانههای بزرگ:
سیستمهای یکطرفه به ضخامت و تقویت بیشتری نیاز پیدا میکنند
مصرف فولاد افزایش مییابد
کنترل خیز حساستر میشود
سیستمهای دوطرفه مانند وافل یا سیستمهای مشبک بهینهشده مانند اینتل دک، به دلیل توزیع بار در دو جهت، در بسیاری از دهانههای متوسط تا بزرگ عملکرد اقتصادیتری ارائه میدهند.
اگر هدف حذف ستون میانی در پارکینگ، فضای تجاری یا سالن باشد، انتخاب سیستم دوطرفه از ابتدا تصمیم مهندسیتری است تا این که یک سیستم ضعیفتر را با تقویتهای پرهزینه اصلاح کنیم.
بهترین سقف برای پارکینگ
پارکینگها معمولاً دهانه بلند، بارگذاری خاص و نیاز به حداقل مزاحمت تیرهای آویزدار دارند.
در این شرایط:
سیستمهایی که توزیع بار دوطرفه دارند
یا امکان کاهش تعداد تیرهای میانی را فراهم میکنند
انتخاب منطقیتری هستند.
در پارکینگهای چند طبقه، کاهش وزن سقف میتواند روی ابعاد ستونها و فونداسیون اثرگذار باشد. بنابراین سیستمهای دوطرفه سبکتر نسبت به دالهای توپر سنتی، میتوانند در مجموع پروژه اقتصادیتر باشند.
بهترین سقف ساختمان مسکونی
در ساختمانهای مسکونی، معمولاً اولویتها شامل:
هزینه منطقی
اجرای ساده
تیپ بودن پلان
کنترل صدا
هماهنگی با تاسیسات
در ساختمانهای کمطبقه با دهانه محدود، سیستمهای رایج یکطرفه معمولاً پاسخگو هستند.
اما در ساختمانهای چند طبقه شهری که کاهش وزن و بهینهسازی مصرف مصالح اهمیت پیدا میکند، استفاده از سیستمهای دوطرفه یا مشبک بهینهشده میتواند در مجموع پروژه منطقیتر باشد. بهویژه زمانی که دهانهها از محدوده اقتصادی سیستمهای یکطرفه خارج میشوند.
سقف مناسب پروژههای تجاری مدرن
پروژههای تجاری و اداری معمولاً به:
دهانه باز
حذف ستونهای مزاحم
ارتفاع مفید مناسب
انعطاف در جانمایی تاسیسات
نیاز دارند.
در این پروژهها، سیستمهای دوطرفه مانند وافل یا اینتل دک که امکان توزیع مناسب بار و کاهش وابستگی به تیرهای آویزدار را فراهم میکنند، اغلب انتخاب مهندسیتری هستند. اگر علاوه بر دهانه، کاهش وزن نیز اهمیت داشته باشد، سیستمهایی که بتن غیرسازهای را حذف میکنند میتوانند اثر اقتصادی قابل توجهی ایجاد کنند.
اشتباهات رایج در انتخاب سقف ساختمان
بخش زیادی از افزایش هزینهها، تأخیرهای اجرایی و حتی ضعف عملکرد سازهای، نه به خاطر طراحی اشتباه، بلکه به دلیل انتخاب نادرست سیستم سقف در ابتدای پروژه اتفاق میافتد. در این قسمت مهمترین خطاهایی را بررسی میکنیم که در انتخاب انواع سقف ساختمان دیده میشود و میتواند پروژه را از نظر فنی و اقتصادی دچار مشکل کند.
انتخاب سیستم نامناسب برای دهانه بالا
یکی از رایجترین اشتباهات این است که یک سیستم مناسب دهانه کوتاه، برای دهانه متوسط یا بزرگ استفاده شود، صرفاً به دلیل آشنایی اجرایی یا قیمت اولیه کمتر.
نتیجه این تصمیم معمولاً شامل موارد زیر است:
افزایش ضخامت دال
افزایش مصرف آرماتور
افزایش ابعاد تیرها
کنترل دشوار خیز
بالا رفتن وزن مرده سازه
در چنین شرایطی، سیستمی که برای دهانه بزرگ طراحی نشده، با تقویتهای پرهزینه اصلاح میشود. در حالی که انتخاب یک سیستم دوطرفه مناسب از ابتدا میتواند هم مصرف مصالح را بهینه کند و هم رفتار سازهای بهتری ایجاد کند.
بی توجهی به وزن مرده و اثر آن بر کل سازه
گاهی تصمیم فقط بر اساس قیمت هر متر مربع سقف گرفته میشود و اثر وزن آن بر تیر، ستون و فونداسیون نادیده گرفته میشود.
در ساختمانهای چند طبقه، افزایش وزن هر سقف به صورت تجمیعی باعث:
افزایش نیروی زلزله
افزایش ابعاد اعضای قائم
افزایش مصرف بتن در فونداسیون
افزایش هزینه کل اسکلت
میشود.
در پروژههایی که تعداد طبقات بالاست، استفاده از سیستمهایی که بتن غیرسازهای را کاهش میدهند یا توزیع بار دوطرفه دارند، میتواند اثر قابل توجهی در کاهش وزن کل ساختمان داشته باشد.
تصمیمگیری صرفاً بر اساس قیمت اولیه اجرا
قیمت پایینتر اجرا همیشه به معنای اقتصادیتر بودن نیست.
بعضی سیستمها ممکن است:
زمان اجرای طولانیتری داشته باشند
نیاز به شمعبندی طولانی ایجاد کنند
ریسک ترک یا خیز بیشتری داشته باشند
وابستگی شدید به کیفیت نیروی کار داشته باشند
اگر این موارد در تحلیل اولیه دیده نشوند، هزینههای پنهان در طول اجرا یا حتی بعد از بهرهبرداری ظاهر میشوند.
تصمیم حرفهای، تصمیمی است که بر اساس هزینه کل پروژه گرفته شود، نه صرفاً قیمت اجرای سقف.
نادیده گرفتن شرایط لرزهای منطقه
در مناطق با لرزهخیزی متوسط تا بالا، دو عامل بسیار مهم است:
جرم سازه
یکپارچگی دیافراگم سقف
انتخاب سقف سنگین بدون تحلیل اثر آن بر نیروی زلزله میتواند باعث افزایش تقاضای لرزهای در کل ساختمان شود. همچنین اگر جزئیات اجرایی سقف به گونهای باشد که عملکرد دیافراگمی ضعیف ایجاد کند، توزیع نیروی جانبی نامنظم خواهد شد.
در چنین مناطقی، انتخاب سیستم سقف باید با تحلیل دقیق سازهای و توجه به صلبیت درونصفحهای انجام شود.
عدم هماهنگی بین سازه، معماری و تاسیسات
یکی دیگر از اشتباهات مهم، انتخاب سقف بدون در نظر گرفتن نیازهای معماری و تاسیسات است.
مثلاً:
انتخاب سیستمی با تیرهای آویزدار در پروژهای که محدودیت ارتفاع مفید دارد
عدم پیشبینی مسیر عبور تاسیسات
بیتوجهی به بازشوهای بزرگ در پلان
بیتوجهی به نیازهای تیغهبندی در فضاهای معماری یا الزامات تأمین پارکینگ میتواند در مراحل بعدی پروژه منجر به اصلاحات پرهزینه، تغییرات سازهای ناخواسته یا افت کیفیت اجرایی شود.
انتخاب سیستم پیچیده بدون تیم اجرایی متخصص
برخی سیستمهای نوین نیاز به دقت اجرایی و شناخت جزئیات دارند. اگر تیم اجرایی تجربه کافی نداشته باشد:
کیفیت اجرا کاهش مییابد
خطای چیدمان یا بتنریزی رخ میدهد
عملکرد مورد انتظار حاصل نمیشود
بنابراین انتخاب سیستم باید با در نظر گرفتن توان اجرایی تیم پروژه انجام شود، نه صرفاً بر اساس مزایای تئوریک.
روند آینده سقفهای ساختمانی و جهتگیری سیستمهای نوین
بازار ساختوساز در سالهای اخیر به سمت سه محور اصلی حرکت کرده است: کاهش وزن سازه، بهینهسازی مصرف مصالح و افزایش سرعت اجرا. این تغییر رویکرد فقط یک ترند اجرایی نیست، بلکه نتیجه فشار همزمان آییننامههای لرزهای سختگیرانهتر، افزایش قیمت مصالح و رقابت زمانی در پروژههاست.
در این مسیر، سیستمهای سقف نیز از حالت سنتی فاصله گرفتهاند و به سمت طراحی مهندسیشدهتر حرکت کردهاند.
حرکت به سمت کاهش بتن غیرسازهای
در دالهای توپر سنتی، بخشی از بتن در نواحی کششی عملاً نقش سازهای مؤثری ندارد. سیستمهای جدید تلاش میکنند این حجم غیرسازهای را حذف یا بهینه کنند. نتیجه این رویکرد:
کاهش وزن مرده
کاهش نیروی زلزله طراحی
بهینهتر شدن ابعاد اعضای قائم
کاهش مصرف کلی بتن در پروژه
دالهای مجوف و سیستمهای مشبک دوطرفه نمونهای از این رویکرد هستند.
تقویت عملکرد دوطرفه در دهانههای متوسط و بزرگ
افزایش تقاضا برای پلانهای باز، پارکینگهای بدون ستون میانی و فضاهای تجاری وسیع باعث شده سیستمهای دوطرفه اهمیت بیشتری پیدا کنند.
سیستمهایی که توزیع بار را در دو جهت انجام میدهند:
تنشها را یکنواختتر پخش میکنند
امکان افزایش دهانه اقتصادی را فراهم میکنند
وابستگی به تیرهای آویزدار متعدد را کاهش میدهند
در این مسیر، دالهای مشبک و سیستمهای شبکهای مهندسیشده مانند اینتل دک جایگاه پررنگتری در پروژههای شهری پیدا کردهاند، به ویژه در ساختمانهای چند طبقه که کاهش وزن و کنترل رفتار خمشی اهمیت دارد.
توجه بیشتر به تحلیل کلنگر هزینه
در گذشته، تمرکز اصلی روی قیمت اجرای هر متر مربع سقف بود. امروز تحلیل اقتصادی حرفهایتر شده و معیار تصمیمگیری شامل موارد زیر است:
هزینه مستقیم اجرا
اثر وزن سقف بر اسکلت
زمان اجرا و هزینه سربار
ریسک اجرایی و کیفیت کنترلپذیری
همین تغییر نگاه باعث شده در برخی پروژهها سیستمهای مهندسیشده که مصرف بتن را بهینه میکنند، در مجموع اقتصادیتر از گزینههای سنتی باشند.
جمعبندی
برای انتخاب بین انواع سقف ساختمان، شرایط پروژه را با سناریوهای زیر تطبیق دهید:
1. پروژه مسکونی تیپ با دهانه محدود
در ساختمانهای مسکونی با دهانههای کوتاه و پلان منظم، سیستمهای یکطرفه ساده معمولاً پاسخگوی نیاز سازهای هستند و از نظر هزینه مستقیم نیز منطقیتر عمل میکنند.
2. دهانه متوسط تا بزرگ یا نیاز به حذف ستون
در پروژههایی که فضای باز، حذف ستون میانی یا انعطاف معماری اهمیت دارد، سیستمهای دوطرفه مانند وافل یا اینتل دک انتخاب مهندسیتری هستند، زیرا توزیع بار در دو جهت انجام میشود و عملکرد خمشی بهینهتری ایجاد میشود.
3. ساختمان چند طبقه با حساسیت به وزن سازه
در پروژههای چند طبقه، کاهش وزن هر سقف اثر تجمعی دارد. در این شرایط، سیستمهایی که بتن غیرسازهای را حذف میکنند یا ساختار مشبک دارند میتوانند باعث کاهش ابعاد اعضای قائم و بهینهتر شدن کل اسکلت شوند.
4. پروژه زمانمحور با اسکلت فلزی
اگر سرعت اجرا اولویت اصلی باشد، به ویژه در پروژههای تجاری یا سرمایهگذاری، سیستمهای کامپوزیت و عرشه فولادی به دلیل سرعت نصب بالاتر میتوانند گزینه مناسبتری باشند.
5. پروژه واقع در منطقه لرزهخیز
در مناطق با خطر زلزله، وزن سقف و یکپارچگی دیافراگمی اهمیت ویژه دارد. در این شرایط باید سیستمی انتخاب شود که هم جرم سازه را کنترل کند و هم انتقال منظم نیروی جانبی را تضمین کند.
در نهایت، بهترین سقف ساختمان یک پاسخ عمومی ندارد. انتخاب درست زمانی اتفاق میافتد که دهانه، نوع اسکلت، تعداد طبقات، شرایط لرزهای، زمانبندی و بودجه به صورت همزمان تحلیل شوند.
