دال مجوف چیست؟ بررسی کامل، مزایا، معایب و تحلیل فنی برای انتخاب در پروژه

آیا دال مجوف انتخاب درستی برای پروژه شماست؟

در انتخاب سیستم سقف ساختمانی، «دال مجوف» معمولاً زمانی وارد گزینه‌ها می‌شود که پروژه با یکی از این سه چالش روبه‌رو باشد: دهانه‌های نسبتاً بزرگ، نیاز به کاهش وزن سازه، یا حذف تیرها برای آزادی معماری. اما مسئله اصلی این نیست که این سیستم چه مزایایی دارد؛ سؤال واقعی این است:

آیا دال مجوف در شرایط واقعی پروژه شما، بهترین انتخاب است یا صرفاً یک گزینه رایج؟

در بسیاری از پروژه‌ها، تصمیم‌گیری بر اساس یک گزاره ساده انجام می‌شود:
«دال مجوف سبک‌تر است، پس بهتر است.»
این نگاه، در عمل می‌تواند به افزایش هزینه، پیچیدگی اجرا و حتی ریسک سازه‌ای منجر شود.

چه پروژه‌هایی به سمت دال مجوف می‌روند؟

دال مجوف معمولاً در این شرایط مطرح می‌شود:

• دهانه‌های متوسط تا نسبتاً بلند (حدود ۷ تا ۱۲ متر)
• پروژه‌هایی که حذف تیر و ایجاد سقف تخت اهمیت دارد
• ساختمان‌هایی که کاهش بار مرده می‌تواند روی طراحی فونداسیون اثر بگذارد
• پروژه‌های اداری، تجاری و پارکینگ‌ها

در این پروژه‌ها، مزیت اصلی دال مجوف نه فقط کاهش وزن، بلکه بهینه‌سازی توزیع مصالح در مقطع است.

چه زمانی این سیستم انتخاب اشتباه است؟

دال مجوف در همه پروژه‌ها پاسخ بهینه نیست. در این شرایط معمولاً انتخاب آن توجیه ندارد:

• دهانه‌های کوتاه (مثلاً زیر ۶ متر) که دال توپر یا سیستم‌های ساده‌تر اقتصادی‌تر هستند
• پروژه‌هایی با محدودیت جدی در کیفیت اجرا
• کارگاه‌هایی با نیروی اجرایی غیرمتخصص
• پروژه‌هایی که عبور گسترده تاسیسات از سقف نیاز دارند
• زمانی که کنترل برش پانچ در اطراف ستون‌ها چالش‌برانگیز است

در این موارد، پیچیدگی اجرایی دال مجوف می‌تواند مزایای تئوریک آن را خنثی کند.

پارامترهای کلیدی در تصمیم‌گیری

برای اینکه انتخاب دال مجوف یک تصمیم مهندسی باشد، نه صرفاً یک انتخاب مرسوم، باید این پارامترها همزمان بررسی شوند:

۱. دهانه و بارگذاری
دهانه تعیین می‌کند که آیا حذف بتن غیرمؤثر واقعاً به صرفه است یا خیر.

۲. محدودیت ارتفاع طبقه
دال مجوف معمولاً ضخامت بیشتری نسبت به برخی سیستم‌های جایگزین دارد.

۳. هزینه واقعی اجرا
نه فقط مصالح، بلکه:

• قالب ماندگار
• نیروی اجرایی
• ریسک دوباره‌کاری

۴. سطح مهارت اجرایی پروژه
این سیستم به اجرای دقیق وابسته است؛ خطای کارگاهی مستقیماً روی عملکرد سازه اثر می‌گذارد.

۵. نوع کاربری ساختمان
نیازهای یک پارکینگ با یک ساختمان مسکونی یا اداری متفاوت است.

دال مجوف چیست؟

دال مجوف یک سیستم سقف بتنی دوطرفه است که در آن بخشی از بتن ناحیه میانی مقطع، که نقش مؤثری در تحمل تنش‌های خمشی ندارد، با المان‌های توخالی جایگزین می‌شود تا وزن سازه کاهش یابد بدون آنکه ظرفیت باربری خمشی به‌طور معناداری افت کند.

دال مجوف با هدف بهینه‌سازی استفاده از مصالح طراحی شده است؛ به این معنا که بتن فقط در نواحی‌ای باقی می‌ماند که واقعاً در تحمل تنش‌های فشاری و کششی مشارکت دارد و بخش‌های کم‌تنش از مقطع حذف می‌شوند.

اجزای تشکیل‌دهنده دال مجوف

دال مجوف از چند جزء اصلی تشکیل شده که هرکدام نقش مشخصی در عملکرد سازه‌ای دارند:

بتن بالا و پایین
دو لایه بتن در بالا و پایین مقطع قرار می‌گیرند و وظیفه تحمل تنش‌های فشاری و کششی ناشی از خمش را بر عهده دارند. این دو لایه اصلی‌ترین بخش باربر دال هستند.

شبکه آرماتور
آرماتورها در دو جهت متعامد در بالا و پایین دال قرار می‌گیرند و علاوه بر تأمین مقاومت خمشی، در نواحی بحرانی مانند اطراف ستون‌ها برای کنترل برش پانچ تقویت می‌شوند.

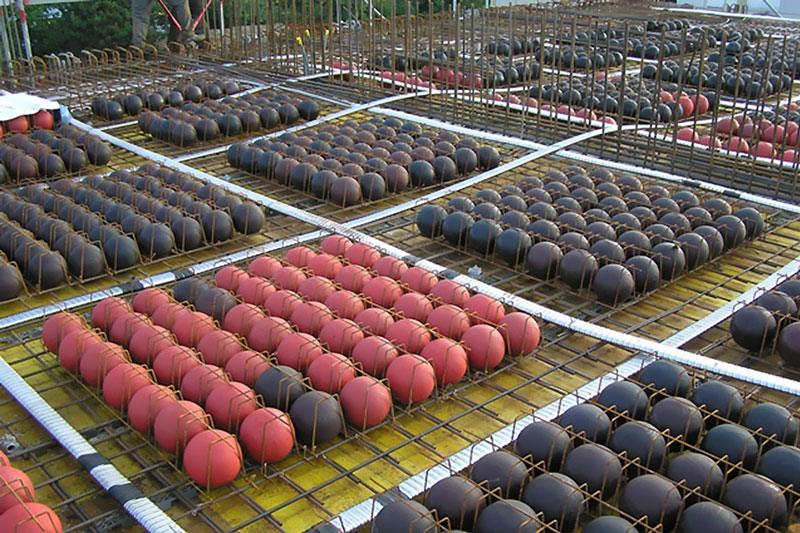

المان‌های توخالی
این المان‌ها برای حذف بتن غیرمؤثر استفاده می‌شوند و خودشان نقش باربری ندارند. بسته به سیستم اجرایی، این اجزا می‌توانند به صورت بلوک‌های پلیمری، گوی‌های پلاستیکی یا قالب‌های ماندگار باشند.

ناحیه‌های توپر اطراف ستون
در اطراف ستون‌ها، دال به‌صورت توپر اجرا می‌شود تا انتقال بار به ستون به‌درستی انجام شده و خطر برش پانچ کاهش یابد.

تفاوت دال مجوف با دال توپر

در دال توپر، کل ضخامت مقطع با بتن پر می‌شود، حتی در نواحی‌ای که سهم کمی در تحمل تنش دارند. اما در دال مجوف، بتن فقط در نواحی مؤثر باقی می‌ماند و بخش میانی حذف می‌شود.

این تفاوت باعث می‌شود:

• وزن مرده سقف کاهش یابد
• نسبت دهانه به وزن بهبود پیدا کند
• در عوض، اجرای سقف پیچیده‌تر شود

نکته کلیدی در درک عملکرد دال مجوف

در یک دال تحت خمش، تنش‌ها در کل ضخامت به‌صورت یکنواخت توزیع نمی‌شوند. بیشترین تنش‌ها در لایه‌های بالا و پایین متمرکز هستند و ناحیه میانی مقطع سهم بسیار کمی در مقاومت خمشی دارد.

دال مجوف با حذف همین بخش کم‌تنش، سعی می‌کند مصرف بتن را بهینه کند. اما این کار باعث می‌شود سیستم نسبت به کیفیت اجرا، جزئیات آرماتورگذاری و کنترل نواحی بحرانی حساس‌تر شود.

نحوه عملکرد سازه‌ای دال مجوف

برای درک صحیح دال مجوف، باید رفتار آن را در برابر بارگذاری واقعی بررسی کرد. این سیستم صرفاً یک دال سبک‌تر نیست؛ بلکه یک مقطع مهندسی‌شده است که با تغییر توزیع مصالح، رفتار خمشی و برشی را کنترل می‌کند.

رفتار خمشی دال مجوف

در دال‌های دوطرفه، بارها در دو جهت اصلی توزیع می‌شوند و دال به‌صورت صفحه‌ای عمل می‌کند. در این شرایط:

• لایه بالایی بتن در نواحی لنگر منفی (بالای تکیه‌گاه‌ها) تحت فشار قرار می‌گیرد
• لایه پایینی بتن در نواحی لنگر مثبت (وسط دهانه) کششی می‌شود
• بیشترین تنش‌ها در فاصله دور از محور خنثی ایجاد می‌شوند

در دال مجوف، بتن میانی که نزدیک محور خنثی است حذف می‌شود، بدون اینکه بازوی داخلی نیروها (lever arm) به‌طور قابل توجهی کاهش یابد. در نتیجه:

• ظرفیت خمشی تقریباً حفظ می‌شود
• وزن دال کاهش می‌یابد
• نسبت مقاومت به وزن بهبود پیدا می‌کند

اما این به شرطی است که ضخامت دال و آرایش آرماتورها به‌درستی طراحی شده باشند.

مسیر انتقال بار

مسیر انتقال بار در دال مجوف مشابه دال دوطرفه است:

1. بارهای ثقلی به سطح دال وارد می‌شوند
2. دال بار را در دو جهت توزیع می‌کند
3. بارها از طریق نوارهای میانی و نوارهای ستونی منتقل می‌شوند
4. در نهایت، بار به ستون‌ها و سپس به فونداسیون منتقل می‌شود

نکته مهم این است که وجود المان‌های توخالی نباید این مسیر را مختل کند. به همین دلیل:

• در نوارهای ستونی تراکم آرماتور بیشتر است
• در اطراف ستون، دال به‌صورت توپر اجرا می‌شود

نقش نوارهای ستونی و میانی

در تحلیل و طراحی دال مجوف، تقسیم‌بندی به نوارهای ستونی و میانی اهمیت زیادی دارد:

نوار ستونی

• در مجاورت ستون قرار دارد
• سهم بالاتری از لنگر را تحمل می‌کند
• بحرانی‌ترین ناحیه از نظر برش پانچ است

نوار میانی

• بین نوارهای ستونی قرار می‌گیرد
• بار کمتری نسبت به نوار ستونی تحمل می‌کند
• محل مناسب‌تری برای قرارگیری المان‌های توخالی است

این تقسیم‌بندی مستقیماً روی نحوه چیدمان قالب‌های توخالی و آرماتورها اثر می‌گذارد.

رفتار برشی و برش پانچ

مهم‌ترین نقطه ضعف بالقوه دال مجوف، برش پانچ در اطراف ستون‌ها است.

در این ناحیه:

• نیروهای برشی متمرکز هستند
• حذف بتن می‌تواند ظرفیت برشی را کاهش دهد
• خطر شکست ناگهانی وجود دارد

برای کنترل این مسئله:

• اطراف ستون‌ها به‌صورت توپر اجرا می‌شود
• از آرماتورهای برشی یا تقویتی استفاده می‌شود
• فاصله المان‌های توخالی از ستون محدود می‌شود

اگر این تمهیدات به‌درستی اجرا نشوند، کاهش وزن دال می‌تواند به قیمت کاهش ایمنی تمام شود.

تأثیر حذف بتن بر سختی دال

یکی از نکات مهم که کمتر به آن توجه می‌شود، تأثیر دال مجوف بر سختی خمشی است.

با حذف بتن:

• ممان اینرسی مقطع کاهش می‌یابد
• خیز دال افزایش پیدا می‌کند
• کنترل تغییرشکل‌ها اهمیت بیشتری پیدا می‌کند

به همین دلیل در برخی پروژه‌ها، برای کنترل خیز:

• ضخامت دال افزایش داده می‌شود
• یا فاصله دهانه محدود می‌شود

این موضوع مستقیماً روی اقتصاد پروژه اثر می‌گذارد و باید در تصمیم‌گیری لحاظ شود.

جمع‌بندی عملکرد سازه‌ای

دال مجوف زمانی عملکرد مناسبی دارد که سه شرط همزمان برقرار باشند:

• طراحی دقیق ضخامت و آرماتورگذاری
• اجرای صحیح نواحی توپر و بحرانی
• کنترل کیفیت بتن‌ریزی و جایگذاری المان‌های توخالی

در غیر این صورت، مزیت کاهش وزن می‌تواند با افزایش خیز، کاهش ظرفیت برشی یا ریسک اجرایی خنثی شود.

دهانه اقتصادی دال مجوف

یکی از مهم‌ترین معیارهای انتخاب دال مجوف، دهانه اقتصادی است؛ یعنی بازه‌ای از طول دهانه که در آن، این سیستم نسبت به گزینه‌های جایگزین هم از نظر فنی و هم از نظر اقتصادی توجیه‌پذیر باشد.

برخلاف تصور رایج، دال مجوف برای همه دهانه‌ها انتخاب بهینه نیست. در برخی بازه‌ها، سیستم‌های ساده‌تر عملکرد بهتری دارند و در برخی دیگر، سیستم‌های پیشرفته‌تر مزیت پیدا می‌کنند.

بازه دهانه اقتصادی بر اساس کاربری

جدول زیر یک دید مهندسی و واقع‌بینانه از عملکرد دال مجوف در پروژه‌های مختلف ارائه می‌دهد:

نوع کاربری	دهانه معمول (متر)	وضعیت دال مجوف	توضیح مهندسی
مسکونی	5 تا 7	غیر اقتصادی	دال توپر یا تیرچه بلوک ساده‌تر و کم‌هزینه‌تر هستند
مسکونی/اداری	7 تا 9	مرزی	در صورت نیاز به حذف تیر قابل بررسی است
اداری / تجاری	9 تا 12	اقتصادی	کاهش ستون و بهبود معماری توجیه ایجاد می‌کند
پارکینگ	8 تا 11	مناسب	کاهش تعداد ستون مزیت کلیدی است
دهانه‌های بزرگ	بیش از 12	ضعیف	افزایش ضخامت و خیز، مزیت را کاهش می‌دهد

چرا دهانه تعیین‌کننده است؟

در دهانه‌های کوتاه:

• حذف بتن تأثیر قابل توجهی بر وزن کل ندارد
• هزینه قالب و اجرا غالب می‌شود
• سیستم‌های ساده‌تر برتری دارند

در دهانه‌های متوسط:

• کاهش وزن به معنی کاهش بار وارد بر تیرها، ستون‌ها و فونداسیون است
• حذف تیرها باعث بهبود معماری می‌شود
• دال مجوف به نقطه بهینه خود نزدیک می‌شود

در دهانه‌های خیلی بلند:

• برای کنترل خیز، ضخامت دال افزایش می‌یابد
• مزیت کاهش وزن کاهش پیدا می‌کند
• هزینه‌ها دوباره افزایش می‌یابد

چه زمانی دال مجوف اقتصادی نیست؟

حتی اگر دهانه در بازه مناسب باشد، در این شرایط معمولاً انتخاب دال مجوف توجیه ندارد:

• پروژه با تعداد طبقات کم (مثلاً ۲ یا ۳ طبقه)
• زمانی که هزینه قالب ماندگار سهم بالایی از هزینه را تشکیل می‌دهد
• پروژه‌هایی با دسترسی محدود به نیروی اجرایی متخصص
• زمانی که افزایش ضخامت باعث کاهش ارتفاع مفید طبقه می‌شود

مقایسه با دال توپر و وافل از منظر دهانه

• دال توپر در دهانه‌های کوتاه و متوسط پایین (تا حدود ۷ متر) معمولاً اقتصادی‌تر است
• دال مجوف در بازه میانی دهانه (حدود ۹ تا ۱۲ متر) عملکرد بهینه‌تری دارد
• سقف وافل در دهانه های بلند سقف وافل نیازمند تمهیداتی برای کنترل خیز می باشد

نکته کلیدی تصمیم‌گیری

دهانه اقتصادی دال مجوف یک عدد ثابت نیست؛ بلکه تابعی از این پارامترهاست:

• بارگذاری (مسکونی، پارکینگ، تجاری)
• محدودیت ارتفاع
• قیمت مصالح و نیروی کار در پروژه
• سطح کیفیت اجرا

بنابراین، تصمیم درست زمانی گرفته می‌شود که دهانه در کنار این عوامل تحلیل شود، نه به‌صورت مستقل.

ضخامت و مشخصات فنی دال مجوف

ضخامت دال مجوف یکی از تعیین‌کننده‌ترین پارامترها در عملکرد واقعی این سیستم است. این پارامتر مستقیماً روی خیز، وزن، سختی، ارتفاع مفید طبقه و حتی هزینه پروژه اثر می‌گذارد. برخلاف تصور رایج، کاهش وزن در دال مجوف همیشه به معنای کاهش ضخامت نیست.

رابطه ضخامت با دهانه

در طراحی دال‌های دوطرفه، ضخامت معمولاً تابعی از دهانه است. برای دال مجوف، به‌صورت تجربی می‌توان از این بازه استفاده کرد:

• دهانه ۷ تا ۹ متر → ضخامت حدود ۲۵ تا ۳۰ سانتی‌متر
• دهانه ۹ تا ۱۲ متر → ضخامت حدود ۳۰ تا ۴۰ سانتی‌متر
• دهانه بالاتر از ۱۲ متر → ضخامت بیش از ۴۰ سانتی‌متر (در بسیاری موارد غیراقتصادی)

نکته مهم این است که حذف بتن میانی باعث کاهش وزن می‌شود، اما برای کنترل خیز، معمولاً افزایش ضخامت اجتناب‌ناپذیر است.

ضخامت‌های رایج اجرایی

در پروژه‌های واقعی، ضخامت دال مجوف معمولاً در این بازه‌ها قرار می‌گیرد:

دهانه (متر)	ضخامت رایج دال (سانتی‌متر)	کاربرد معمول
7 تا 8	25 تا 28	مسکونی / اداری سبک
8 تا 10	28 تا 32	اداری / تجاری
10 تا 12	32 تا 40	پارکینگ / تجاری سنگین
بیش از 12	بیش از 40	خاص و محدود

تأثیر ضخامت بر خیز

یکی از مهم‌ترین چالش‌های دال مجوف، کنترل خیز است. با حذف بخشی از بتن:

• ممان اینرسی کاهش می‌یابد
• سختی خمشی کم می‌شود
• خیز بلندمدت افزایش پیدا می‌کند

برای جبران این مسئله:

• ضخامت دال افزایش داده می‌شود
• یا فاصله دهانه محدود می‌شود

در بسیاری از پروژه‌ها، همین افزایش ضخامت باعث می‌شود مزیت کاهش وزن تا حدی خنثی شود.

تأثیر ضخامت بر وزن سازه

با وجود افزایش ضخامت، دال مجوف همچنان نسبت به دال توپر سبک‌تر است. به‌صورت تقریبی:

• کاهش وزن بین ۲۰ تا ۳۰ درصد نسبت به دال توپر
• بسته به نوع قالب (یوبوت، کوبیاکس، بابل‌دک) این عدد متغیر است

اما باید توجه داشت:

افزایش ضخامت می‌تواند بخشی از این کاهش وزن را جبران کند.

تأثیر ضخامت بر ارتفاع مفید طبقه

یکی از اثرات مهم اما کمتر دیده‌شده:

• افزایش ضخامت سقف → کاهش ارتفاع مفید طبقه
• در پروژه‌های بلندمرتبه → کاهش تعداد طبقات مجاز یا افزایش ارتفاع کل ساختمان

در پروژه‌هایی که محدودیت ارتفاع دارند، این موضوع می‌تواند یک عامل تعیین‌کننده باشد.

محدودیت‌های اجرایی مرتبط با ضخامت

با افزایش ضخامت دال:

• حجم بتن‌ریزی بیشتر می‌شود
• کنترل ویبره سخت‌تر می‌شود
• احتمال جابه‌جایی المان‌های توخالی افزایش می‌یابد
• نیاز به قالب‌بندی دقیق‌تر وجود دارد

این موارد مستقیماً روی کیفیت اجرا اثر می‌گذارند.

نکته کلیدی تصمیم‌گیری

ضخامت دال مجوف باید به‌گونه‌ای انتخاب شود که بین این چهار عامل تعادل ایجاد کند:

• کنترل خیز
• کاهش وزن
• هزینه اجرا
• محدودیت ارتفاع

اگر برای کنترل خیز مجبور به افزایش زیاد ضخامت شوید، ممکن است سیستم‌های دیگر در همان پروژه گزینه بهتری باشند.

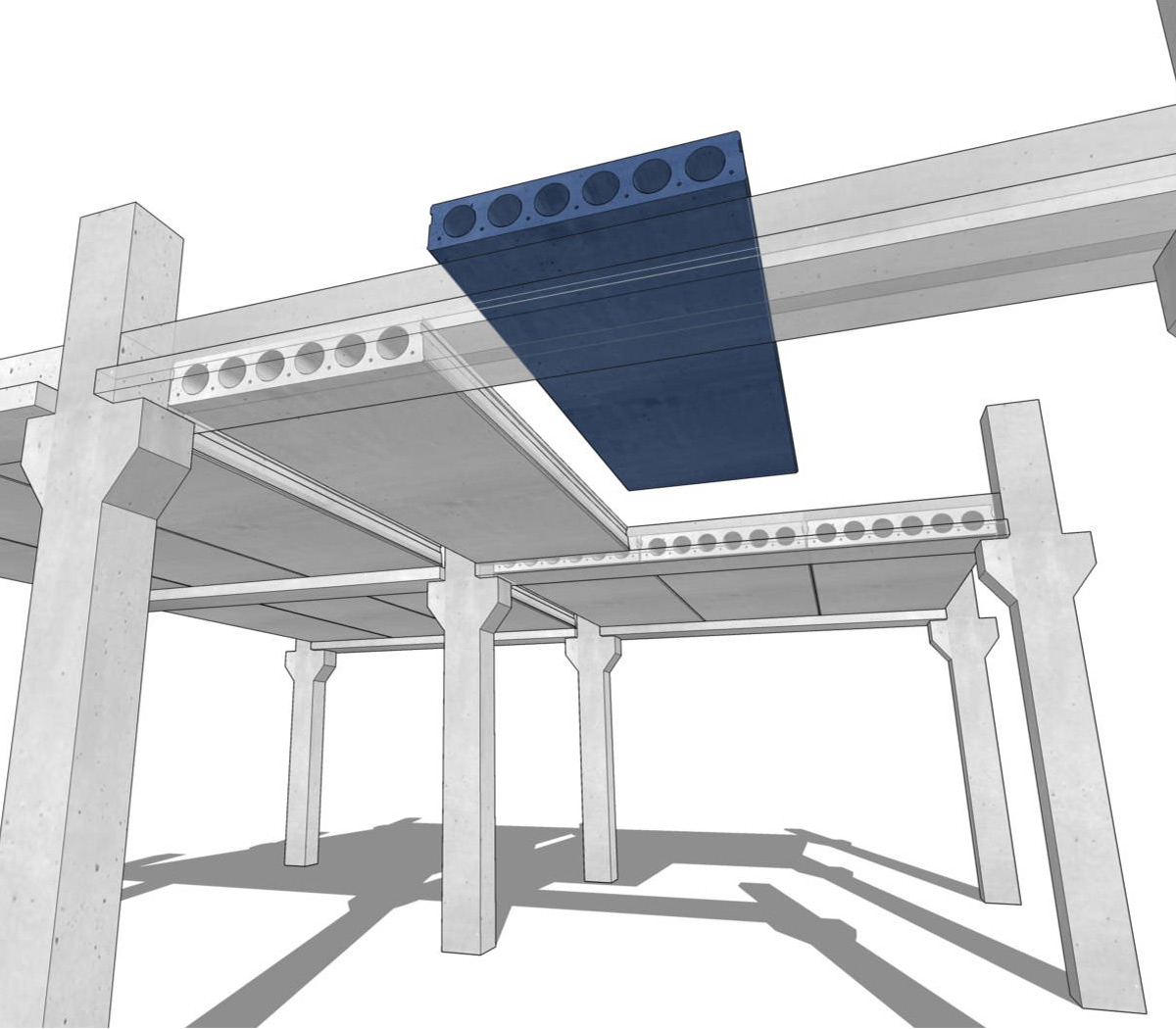

مزایای دال مجوف

مزایای دال مجوف زمانی معنا پیدا می‌کند که در بستر شرایط درست پروژه بررسی شوند. این سیستم در صورت استفاده صحیح، می‌تواند عملکرد سازه‌ای و اقتصادی را بهبود دهد، اما این مزایا وابسته به طراحی و اجرای دقیق هستند.

کاهش وزن مرده سازه

مهم‌ترین مزیت دال مجوف، کاهش وزن مرده است. با حذف بتن غیرمؤثر:

• وزن سقف معمولاً حدود ۲۰ تا ۳۰ درصد کاهش می‌یابد
• نیروی زلزله کاهش پیدا می‌کند (به دلیل وابستگی مستقیم به جرم)
• بار وارد بر ستون‌ها و فونداسیون کمتر می‌شود

این کاهش وزن در پروژه‌های با دهانه متوسط تا بزرگ، تأثیر قابل توجهی در طراحی کل سازه دارد.

امکان افزایش دهانه بدون استفاده از تیر

دال مجوف به‌عنوان یک دال دوطرفه، قابلیت پوشش دهانه‌های بزرگ‌تر را نسبت به سیستم‌های یک‌طرفه دارد:

• حذف تیرها باعث کاهش تداخل سازه و معماری می‌شود
• فضاهای بازتر و انعطاف‌پذیرتر ایجاد می‌کند
• در پروژه‌های اداری و تجاری، ارزش معماری را افزایش می‌دهد

این مزیت زمانی اهمیت دارد که حذف ستون یا تیر در پلان یک نیاز واقعی باشد.

کاهش تعداد ستون‌ها

با افزایش دهانه قابل پوشش:

• فاصله بین ستون‌ها افزایش می‌یابد
• تعداد ستون‌ها کاهش پیدا می‌کند
• فضای مفید پروژه افزایش می‌یابد

این موضوع در پارکینگ‌ها و فضاهای تجاری بسیار مهم است، زیرا تعداد کمتر ستون به معنی عملکرد بهتر فضا است.

بهینه‌سازی مصرف بتن

در دال مجوف، بتن فقط در نواحی مؤثر باقی می‌ماند:

• مصرف بتن کاهش می‌یابد
• بهره‌وری مصالح افزایش پیدا می‌کند
• نسبت مقاومت به وزن بهبود پیدا می‌کند

این مزیت از دیدگاه مهندسی، اصلی‌ترین منطق طراحی این سیستم است.

کاهش بار وارد بر فونداسیون

کاهش وزن سقف به‌صورت زنجیره‌ای روی کل سازه اثر می‌گذارد:

• کاهش نیروی محوری ستون‌ها
• کاهش ابعاد فونداسیون
• در برخی پروژه‌ها، کاهش هزینه خاکبرداری و بتن‌ریزی زیرسازه

این مزیت زمانی محسوس است که تعداد طبقات یا دهانه‌ها قابل توجه باشد.

معایب دال مجوف

در کنار مزایا، دال مجوف دارای محدودیت‌هایی است که اگر نادیده گرفته شوند، می‌توانند کل پروژه را تحت تأثیر قرار دهند.

پیچیدگی اجرایی بالا

اجرای دال مجوف نسبت به سیستم‌های متداول پیچیده‌تر است:

• نیاز به چیدمان دقیق المان‌های توخالی
• وابستگی زیاد به دقت آرماتوربندی
• حساس به کیفیت متریال مصرفی، مخصوصا بتن

در کارگاه‌هایی با کنترل ضعیف، این پیچیدگی به ریسک تبدیل می‌شود.

ریسک جابه‌جایی یا شناوری قالب‌ها

در هنگام بتن‌ریزی:

• المان‌های توخالی ممکن است جابه‌جا شوند
• یا به سمت بالا شناور شوند
• در نتیجه، ضخامت واقعی بتن در برخی نقاط کاهش پیدا می‌کند

این موضوع می‌تواند مستقیماً بر عملکرد سازه اثر منفی بگذارد.

کنترل دشوار کیفیت بتن‌ریزی

به دلیل وجود حفره‌ها:

• ویبره کردن بتن سخت‌تر است
• احتمال ایجاد حفره‌های هوا (void) افزایش می‌یابد
• تراکم بتن در اطراف قالب‌ها چالش‌برانگیز است

کیفیت پایین بتن‌ریزی می‌تواند مقاومت واقعی دال را کاهش دهد.

حساسیت به برش پانچ

در اطراف ستون‌ها:

• تمرکز تنش برشی وجود دارد
• حذف بتن می‌تواند ظرفیت برشی را کاهش دهد

برای کنترل این مسئله:

• نیاز به اجرای نواحی توپر
• یا استفاده از آرماتورهای برشی وجود دارد

در صورت اجرای نامناسب، این ناحیه به نقطه ضعف جدی تبدیل می‌شود.

محدودیت در عبور تاسیسات

برخلاف برخی سیستم‌های دیگر:

• عبور لوله‌ها و کانال‌ها از داخل دال محدود است
• نیاز به هماهنگی دقیق بین سازه و تاسیسات وجود دارد
• در برخی موارد نیاز به سقف کاذب ایجاد می‌شود

این موضوع می‌تواند روی ارتفاع مفید طبقه اثر بگذارد.

افزایش ضخامت در برخی دهانه‌ها

برای کنترل خیز:

• ضخامت دال افزایش داده می‌شود
• این افزایش می‌تواند:
  • ارتفاع مفید را کاهش دهد
  • مصرف مصالح را بالا ببرد

در این شرایط، مزیت کاهش وزن ممکن است تا حدی از بین برود.

تحلیل اقتصادی دال مجوف

تحلیل اقتصادی دال مجوف فقط به کاهش مصرف بتن و میلگرد محدود نمی‌شود. در پروژه واقعی، باید هزینه کل مالکیت سقف بررسی شود؛ یعنی ترکیب هزینه‌های مستقیم، غیرمستقیم و ریسک‌های اجرایی.

اجزای اصلی هزینه در دال مجوف

۱. مصالح سازه‌ای

• کاهش مصرف بتن (حدود ۲۰ تا ۳۰ درصد نسبت به دال توپر)
• مصرف میلگرد معمولاً مشابه یا کمی بیشتر در نواحی تقویتی
• در مجموع: صرفه‌جویی نسبی در مصالح، اما نه همیشه تعیین‌کننده

۲. قالب ماندگار (المان‌های توخالی)

• یکی از هزینه‌های اصلی این سیستم
• بسته به نوع سیستم (یوبوت، کوبیاکس، بابل‌دک) می‌تواند سهم قابل توجهی از هزینه را تشکیل دهد
• در پروژه‌های کوچک، این هزینه اغلب مزیت کاهش بتن را خنثی می‌کند

۳. هزینه اجرا و نیروی کار

• نیاز به نیروی اجرایی ماهر
• زمان بیشتر برای چیدمان قالب‌ها
• حساسیت بالا در آرماتوربندی و بتن‌ریزی
• افزایش هزینه نظارت و کنترل کیفیت

۴. هزینه‌های غیرمستقیم

• کاهش بار فونداسیون → صرفه‌جویی در زیرسازه
• کاهش تعداد ستون → افزایش سطح مفید
• بهبود معماری → ارزش افزوده در پروژه‌های تجاری

۵. هزینه‌های پنهان و ریسک

• احتمال دوباره‌کاری در صورت اجرای ضعیف
• افزایش زمان پروژه در صورت بروز مشکل
• هزینه اصلاح خطاهای کارگاهی

مقایسه هزینه‌ای

آیتم هزینه	دال مجوف	دال توپر	تحلیل مهندسی
مصرف بتن	کمتر	بیشتر	مزیت دال مجوف
مصرف میلگرد	مشابه یا کمی بیشتر	پایدار	وابسته به طراحی
هزینه قالب	زیاد	کم	نقطه ضعف دال مجوف
هزینه اجرا	بیشتر	کمتر	نیاز به نیروی متخصص
هزینه فونداسیون	کمتر	بیشتر	به دلیل کاهش وزن
ریسک اجرایی	بیشتر	کمتر	وابسته به کیفیت کارگاه

در چه شرایطی دال مجوف اقتصادی می‌شود؟

دال مجوف زمانی از نظر اقتصادی توجیه‌پذیر است که چند شرط همزمان برقرار باشد:

• دهانه در بازه بهینه (حدود ۹ تا ۱۲ متر)
• حذف ستون یا تیر ارزش واقعی ایجاد کند
• پروژه در مقیاس متوسط یا بزرگ باشد
• تیم اجرایی تجربه کافی داشته باشد
• کاهش وزن بتواند هزینه فونداسیون را به‌طور معنادار کاهش دهد

در این شرایط، مزایای غیرمستقیم می‌توانند هزینه‌های مستقیم را جبران کنند.

در چه شرایطی دال مجوف غیراقتصادی است؟

در این شرایط، معمولاً انتخاب این سیستم توجیه ندارد:

• پروژه‌های کوچک یا کم‌طبقه
• دهانه‌های کوتاه
• نبود نیروی اجرایی متخصص
• حساسیت پایین پروژه به حذف ستون
• محدودیت شدید بودجه اولیه

در این موارد، هزینه قالب و اجرا، مزیت کاهش بتن را از بین می‌برد.

نکته کلیدی تصمیم‌گیری اقتصادی

بزرگ‌ترین اشتباه در انتخاب دال مجوف این است که فقط به کاهش مصرف بتن توجه شود.

تصمیم درست زمانی گرفته می‌شود که این سؤال پاسخ داده شود:

آیا مجموع صرفه‌جویی‌های سازه‌ای و معماری، هزینه و ریسک اجرایی این سیستم را جبران می‌کند یا نه؟

اگر پاسخ مثبت باشد، دال مجوف انتخاب مناسبی است؛ در غیر این صورت، سیستم‌های ساده‌تر یا جدیدتر می‌توانند گزینه بهتری باشند.

مقایسه مهندسی دال مجوف با سقف اینتل دک

برای مقایسه صحیح بین دال مجوف و اینتل دک، باید از مقایسه‌های کلی فاصله گرفت و به این سؤال پاسخ داد:

هر سیستم چگونه تعادل بین وزن، اجرا و عملکرد سازه‌ای را برقرار می‌کند؟

تفاوت در منطق سازه‌ای

دال مجوف بر پایه حذف بتن غیرمؤثر در ناحیه میانی طراحی شده است. در این سیستم:

• مقطع به‌صورت حجمی سبک می‌شود
• رفتار خمشی توسط لایه‌های بالا و پایین کنترل می‌شود
• کارایی وابسته به حذف درست بتن و اجرای دقیق است

در مقابل، اینتل دک یک دال دوطرفه مشبک است که با:

• تیرچه‌های متعامد در دو جهت
• و شکل‌گیری مقطع I شکل نامتقارن و تعادل بین وزن و مشخصه های مکانیکی و بهینه سازی آنها

سعی می‌کند با فرم‌دهی سازه‌ای، راندمان مقطع را افزایش دهد نه صرفاً با حذف مصالح.

رفتار سازه‌ای و مسیر انتقال نیرو

در دال مجوف:

• انتقال بار در یک مقطع پیوسته انجام می‌شود
• نواحی توخالی فقط نقش کاهش وزن دارند
• تمرکز طراحی روی خمش و برش پانچ است

در اینتل دک:

• وجود تیرچه‌های دوطرفه باعث ایجاد مسیرهای مشخص انتقال نیرو می‌شود
• عرض پاشنه حدود ۲۵ سانتی‌متر امکان آرماتورگذاری مطابق ضوابط تیر اصلی را فراهم می‌کند
• رفتار دال به سمت دال تقویت‌شده با تیرهای دوطرفه حرکت می‌کند

مقایسه وزن واقعی

بر اساس داده اجرایی:

• دال مجوف → حدود ۶۰۰ kg/m²
• اینتل دک → حدود ۴۰۰ kg/m² در ضخامت ۳۰ سانتی‌متر

این اختلاف عددی:

• کاهش حدود ۳۰٪ وزن
• کاهش نیروی زلزله
• کاهش بار ستون و فونداسیون

را به همراه دارد.

مقایسه اجرایی و ریسک کارگاهی

دال مجوف:

• نیاز به دقت بالا در چیدمان قالب‌ها
• حساس به جابه‌جایی و شناوری در بتن‌ریزی
• وابستگی زیاد به مهارت اجرا

اینتل دک:

• بلوک تحتانی نقش شابلون اجرایی دارد
• خطای چیدمان کاهش پیدا می‌کند

نتیجه:

ریسک اجرایی در اینتل دک کمتر و کنترل‌پذیرتر است.

سرعت اجرا

نکته مهمی که باید دقیق بیان شود:

• اینتل دک الزاماً «سریع‌ترین سیستم سقف» نیست
• مراحل اجرا (بلوک‌گذاری، آرماتورگذاری، بتن‌ریزی) همچنان زمان‌بر هستند

اما:

• به دلیل کاهش خطای اجرایی
• و نظم در چیدمان

سرعت اجرای آن معمولاً قابل پیش‌بینی‌تر و یکنواخت‌تر از دال مجوف است، نه لزوماً سریع‌تر.

ضخامت سقف و اثر معماری

در دال مجوف:

• برای کنترل خیز، ضخامت افزایش می‌یابد
• این موضوع می‌تواند ارتفاع مفید را کاهش دهد

در اینتل دک:

• به دلیل فرم I شکل نامتقارن
• امکان کاهش ضخامت نسبت به برخی سیستم‌های مشابه وجود دارد

همزمان:

• سطح زیرین نسبتاً صاف است
• در بسیاری موارد نیاز به سقف کاذب کاهش می‌یابد

خیز و ارتعاش

در دال مجوف:

• حذف بتن → کاهش سختی
• حساسیت بیشتر به خیز بلندمدت

در اینتل دک:

• شکل مقطع باعث افزایش کارایی خمشی می‌شود
• محصور شدن بلوک‌ها در بتن به کنترل ارتعاش کمک می‌کند

جدول مقایسه مستقیم در دهانه های متوسط (9 تا 12متر)

پارامتر	دال مجوف	اینتل دک	تحلیل مهندسی
نوع سیستم	دال مجوف	دال مشبک دوطرفه	تفاوت در ساختار
منطق طراحی	حذف بتن	بهینه‌سازی مقطع	رویکرد متفاوت
وزن	حدود 600 kg/m²	حدود 400 kg/m²	کاهش محسوس وزن
پیچیدگی اجرا	زیاد	متوسط	کنترل‌پذیری بیشتر در اینتل دک
ریسک اجرایی	بالا	کمتر	کاهش وابستگی به مهارت
سرعت اجرا	متوسط	متوسط (با پایداری بیشتر)	نه سریع‌تر، بلکه یکنواخت‌تر
کنترل خیز	حساس	بهتر	به دلیل فرم مقطع
ضخامت	نسبتاً زیاد	کمتر	اثر بر ارتفاع مفید

جمع‌بندی مقایسه دال مجوف با سقف اینتل دک

در مقایسه مهندسی، تفاوت اصلی بین دال مجوف و اینتل دک در نوع نگاه به بهینه‌سازی سازه است.

• دال مجوف با حذف بتن غیرمؤثر، وزن را کاهش می‌دهد اما عملکرد آن به شدت وابسته به کیفیت اجرا و کنترل کارگاهی است.
• اینتل دک با استفاده از تیرچه‌های متعامد و مقطع I شکل نامتقارن، سعی می‌کند همزمان راندمان سازه‌ای، یکنواختی اجرا و کنترل خیز را بهبود دهد.

از نظر عددی نیز، اختلاف وزن حدود ۴۰۰ در برابر ۶۰۰ کیلوگرم بر مترمربع نشان می‌دهد که اینتل دک در کاهش بار مرده و اثرات لرزه‌ای می‌تواند عملکرد بهینه‌تری داشته باشد، در حالی که دال مجوف همچنان در پروژه‌هایی با اجرای دقیق، گزینه قابل اتکایی محسوب می‌شود.

در نهایت، انتخاب بین این دو سیستم به این عوامل بستگی دارد:

• کیفیت و کنترل اجرای پروژه
• اهمیت کاهش وزن در طراحی سازه
• محدودیت‌های ارتفاع و معماری
• و میزان ریسک قابل قبول

اگر در حال بررسی اینتل دک در پروژه خود هستید، پیشنهاد می‌شود در کنار تحلیل فنی، صفحه مربوط به قیمت اینتل دک را نیز ببینید تا تصمیم‌گیری شما بر اساس ترکیب درست «عملکرد مهندسی و واقعیت اقتصادی» انجام شود.

جمع‌بندی نهایی

دال مجوف یک سیستم کارآمد برای کاهش وزن سازه است، اما فقط در شرایط مشخص بهترین عملکرد را دارد. این سیستم در دهانه‌های متوسط تا بزرگ و پروژه‌هایی که حذف ستون اهمیت دارد، می‌تواند انتخاب مناسبی باشد؛ به شرطی که اجرای آن دقیق و کنترل‌شده باشد.

در مقابل، حساسیت بالای دال مجوف به کیفیت اجرا، کنترل خیز و برش پانچ باعث می‌شود در پروژه‌های با ریسک اجرایی بالا یا دهانه‌های کوتاه، گزینه ایده‌آلی نباشد.

در نهایت، انتخاب درست به این بستگی دارد که شرایط پروژه شما تا چه حد با مزایا و محدودیت‌های این سیستم هم‌راستا باشد. هیچ سیستم سقفی ذاتاً بهترین نیست؛ بهترین انتخاب، مناسب‌ترین گزینه برای پروژه شماست.
