دال تخت چیست و چه تفاوتی با سایر سقفها دارد؟
دال تخت بتنی یک سیستم سقف دوطرفه است که در آن بارهای ثقلی مستقیماً از دال به ستون منتقل میشوند، بدون استفاده از تیرهای میانی. در این سیستم، دال بهصورت یک صفحه پیوسته عمل کرده و ستونها بهطور مستقیم آن را نگه میدارند.
این حذف تیر، مهمترین تفاوت دال تخت با بسیاری از سیستمهای رایج سقف است و مستقیماً روی معماری، اجرا و رفتار سازهای اثر میگذارد.
تعریف فنی کوتاه

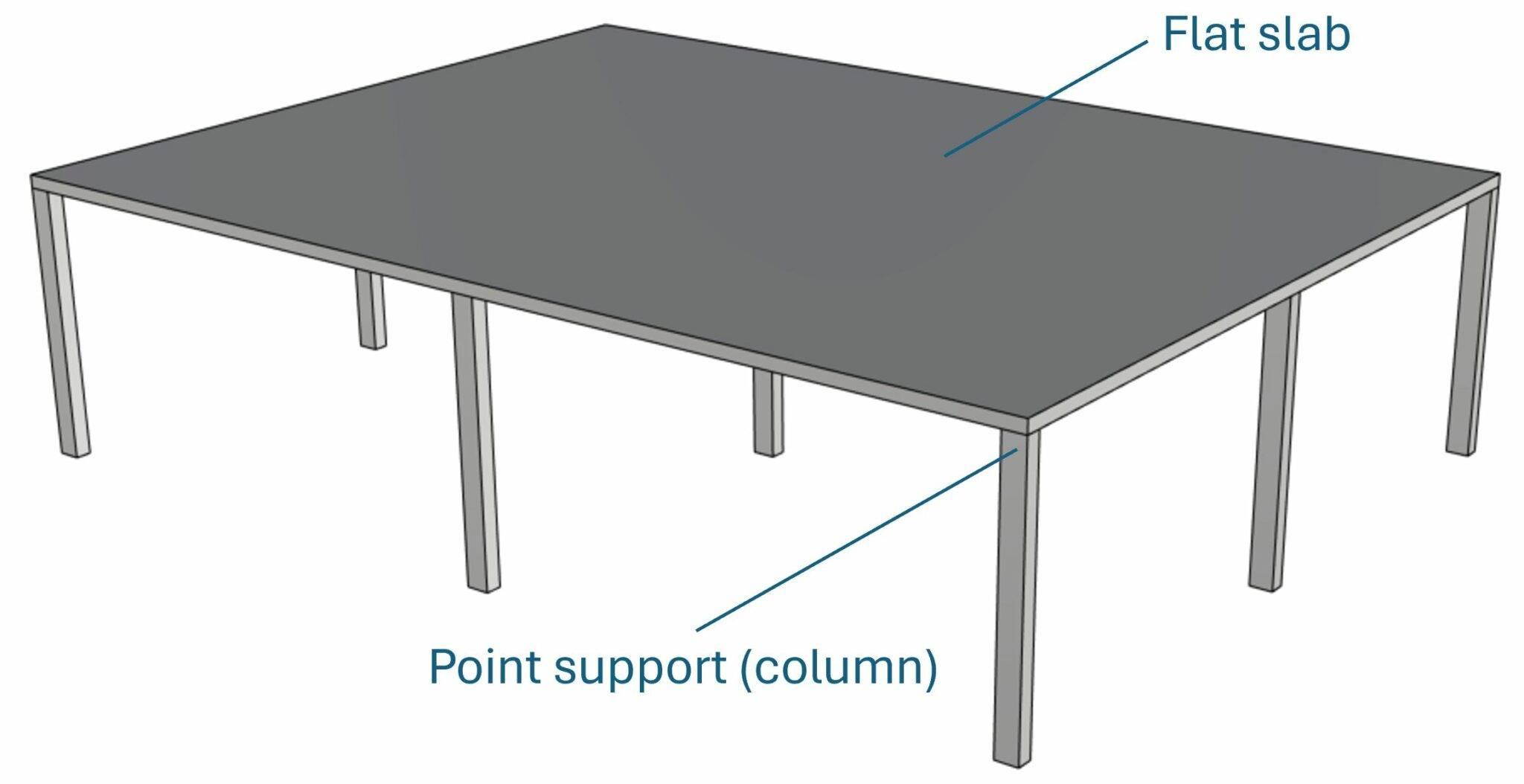

دال تخت بتنی نوعی دال دوطرفه است که بدون استفاده از تیر، بارهای وارد بر سقف را مستقیماً به ستونها منتقل میکند و به همین دلیل سطح زیرین آن کاملاً صاف و بدون آویز است.
تفاوت دال تخت با دال توپر معمولی
در نگاه اول، دال تخت و دال توپر شبیه به هم هستند، اما تفاوت اصلی در نحوه انتقال بار است:
- در دال توپر معمولی، بارها اغلب از طریق تیرها به ستون منتقل میشوند
- در دال تخت، تیر حذف شده و دال مستقیماً به ستون متصل است
این تفاوت باعث میشود:
- در دال تخت، تمرکز تنش در اطراف ستون بیشتر باشد
- کنترل برش پانچ اهمیت بسیار بیشتری پیدا کند
تفاوت دال تخت با تیرچه بلوک
تفاوت این دو سیستم بنیادیتر است:
- تیرچه بلوک یک سیستم یکطرفه است
- دال تخت یک سیستم دوطرفه است
نتیجه این تفاوت:
- دال تخت توزیع بار بهتری در دو جهت دارد
- اما اجرای آن به دقت بیشتری در طراحی نیاز دارد
- در مقابل، تیرچه بلوک سادهتر و کمریسکتر است
نحوه عملکرد سازهای دال تخت
برای درک درست دال تخت، باید بدانیم این سیستم چگونه بار را منتقل میکند و چرا در برخی نقاط بهشدت حساس میشود.
انتقال بار در دال تخت
در این سیستم:
- بارهای ثقلی به سطح دال وارد میشوند
- دال بهصورت دوطرفه بار را پخش میکند
- بارها مستقیماً به ستونها منتقل میشوند
برخلاف سیستمهای دارای تیر، در اینجا:
- هیچ عضو واسطهای بین دال و ستون وجود ندارد
- تمام نیروها در یک سطح متمرکز میشوند
این موضوع هم مزیت است (سادگی) و هم چالش (تمرکز تنش).
نقش نوارهای ستونی
در طراحی دال تخت، سطح دال به دو بخش تقسیم میشود:
نوار ستونی
- در امتداد ستونها قرار دارد
- بیشترین لنگر و نیرو را تحمل میکند
- بحرانیترین ناحیه از نظر طراحی است
نوار میانی
- بین ستونها قرار دارد
- بار کمتری تحمل میکند
این تقسیمبندی مشخص میکند:
- آرماتورگذاری در کجا باید تقویت شود
- و کدام ناحیه در اولویت طراحی قرار دارد
رفتار خمشی دال
دال تخت یک سیستم دوطرفه واقعی است:
- بار در هر دو جهت منتقل میشود
- لنگرها در دو جهت شکل میگیرند
- رفتار سازهای پیچیدهتر از سیستمهای یکطرفه است
این ویژگی باعث میشود:
- مصرف آرماتور دقیقتر و مهندسیتر باشد
- اما طراحی نیاز به دقت بالاتری داشته باشد
برش پانچ در دال تخت (مهمترین چالش)
برش پانچ مهمترین عامل محدودکننده در طراحی دال تخت است و در بسیاری از موارد تعیین میکند که آیا این سیستم قابل استفاده است یا نه.
برش پانچ چیست؟
برش پانچ نوعی شکست موضعی است که در اطراف ستون رخ میدهد، زمانی که:
- تنش برشی از ظرفیت بتن بیشتر شود
- و دال نتواند نیرو را بهدرستی به ستون منتقل کند
در این حالت، ستون مانند یک «پانچ» دال را سوراخ میکند.
چرا در دال تخت بحرانی است؟
در دال تخت:
- بار مستقیماً به ستون منتقل میشود
- سطح انتقال نیرو محدود است
- تمرکز تنش بسیار بالاست
در حالی که در سیستمهای دارای تیر:
- بخشی از بار توسط تیرها جذب میشود
- تنشها پخش میشوند
به همین دلیل، دال تخت نسبت به برش پانچ بسیار حساستر است.
چه زمانی خطرناک میشود؟
ریسک برش پانچ در این شرایط افزایش مییابد:
- افزایش دهانه
- افزایش بار (مثلاً پارکینگ یا تجاری)
- کاهش ضخامت دال
- فاصله زیاد بین ستونها
- اجرای ضعیف بتن یا آرماتور
در این شرایط، طراحی بدون کنترل دقیق میتواند منجر به شکست ناگهانی شود.
روشهای کنترل برش پانچ
برای کاهش این ریسک، چند راهکار مهندسی وجود دارد:
افزایش ضخامت دال
- سادهترین روش
- اما باعث افزایش وزن و هزینه میشود

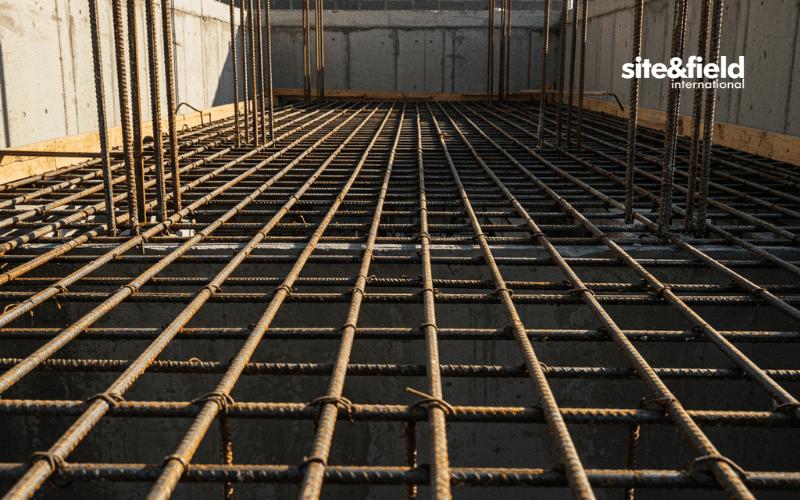

استفاده از آرماتور برشی (Punching Shear Reinforcement)
- مثل گلمیخ یا خاموت پانچ
- افزایش ظرفیت برشی ناحیه ستون
اجرای سرستون (Drop Panel یا Column Head)
- افزایش سطح انتقال نیرو
- کاهش تمرکز تنش
دهانه اقتصادی و ضخامت دال تخت
یکی از مهمترین عوامل در انتخاب دال تخت، دهانه اقتصادی است. برخلاف تصور رایج، این سیستم برای همه دهانهها مناسب نیست و در بسیاری از موارد، محدودیت آن دقیقاً از همینجا شروع میشود.
بازه دهانه اقتصادی
بهصورت تجربی و بر اساس پروژههای اجرا شده:
- دهانه تا ۶ متر → کاملاً اقتصادی
- دهانه ۶ تا ۸ متر → قابل قبول با طراحی دقیق
- دهانه ۸ تا ۹ متر → مرزی و وابسته به کنترل پانچ
- دهانه بالاتر از ۹ متر → معمولاً غیراقتصادی یا پرریسک
دلیل این محدودیت:
- افزایش تنش برشی در اطراف ستون
- نیاز به افزایش ضخامت برای کنترل خیز و پانچ
- افزایش مصرف بتن
| دهانه (متر) | وضعیت دال تخت | تحلیل مهندسی |
|---|---|---|
| کمتر از 6 | مناسب | کمریسک و اقتصادی |
| 6 تا 8 | قابل قبول | نیاز به طراحی دقیق پانچ |
| 8 تا 9 | مرزی | افزایش ضخامت و هزینه |
| بیش از 9 | ضعیف | ریسک بالا و غیراقتصادی |
رابطه دهانه با ضخامت دال
در دال تخت، ضخامت مستقیماً تحت تأثیر دو عامل است:
- کنترل خیز
- کنترل برش پانچ
بهصورت تقریبی:
- دهانه ۵ تا ۶ متر → ضخامت حدود ۱۸ تا ۲۲ سانتیمتر
- دهانه ۶ تا ۸ متر → ضخامت حدود ۲۰ تا ۲۵ سانتیمتر
- دهانه ۸ متر به بالا → بیش از ۲۵ سانتیمتر
نکته مهم:
ضخامت فقط برای خمش تعیین نمیشود، بلکه برای کنترل پانچ تعیینکننده است.
اثر ضخامت بر عملکرد پروژه
افزایش ضخامت دال تخت باعث:
- افزایش وزن مرده
- افزایش بار فونداسیون
- کاهش ارتفاع مفید طبقه
میشود.
به همین دلیل، در دهانههای بزرگ:
- مزیت حذف تیر از بین میرود
- و سیستمهای دیگر رقابتیتر میشوند

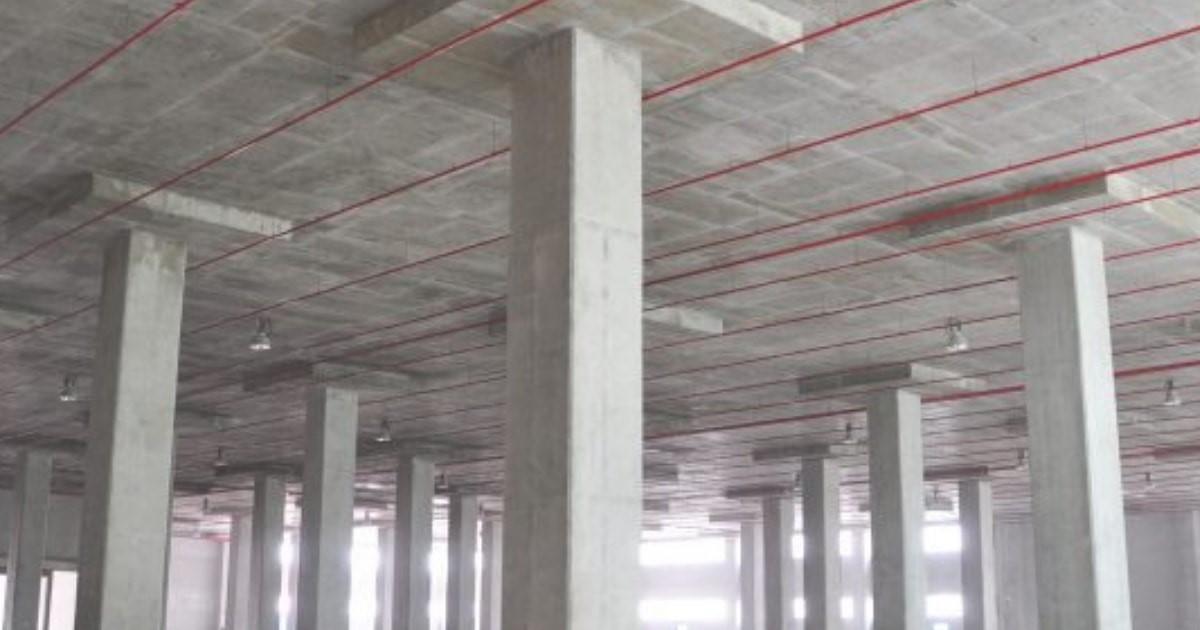

مزایا و معایب دال تخت
دال تخت یکی از سادهترین سیستمهای سقف از نظر فرم است، اما این سادگی به معنی بدون چالش بودن نیست. در این بخش، مزایا و معایب را بدون اغراق و کاملاً پروژهمحور بررسی میکنیم.
مزایای دال تخت
حذف تیر و ایجاد سقف کاملاً صاف
مهمترین مزیت این سیستم، حذف تیرهای میانی است که باعث میشود:
- سطح زیر سقف کاملاً صاف باشد
- آزادی عمل در طراحی معماری افزایش یابد
- اجرای نازککاری سادهتر شود
سادگی قالببندی نسبت به سیستمهای پیچیده
در مقایسه با سیستمهایی مثل دال مجوف یا وافل:
- قالببندی سادهتر است
- مراحل اجرا کمتر پیچیده است
- نیاز به تجهیزات خاص ندارد
مناسب برای پروژههای با پلان منظم
در ساختمانهایی که:
- شبکه ستونبندی منظم دارند
- بارگذاری یکنواخت است
دال تخت عملکرد قابل قبولی دارد.
کاهش ارتفاع سازه (در برخی موارد)
حذف تیرها میتواند:
- ارتفاع طبقه را کاهش دهد
- یا امکان افزایش تعداد طبقات را فراهم کند
(البته به شرطی که ضخامت دال افزایش زیادی نداشته باشد)
معایب دال تخت
ریسک بالای برش پانچ (مهمترین ضعف)
بزرگترین چالش این سیستم:
- تمرکز تنش در اطراف ستون
- احتمال شکست ناگهانی
این موضوع در دهانههای بزرگ یا بارهای زیاد بسیار بحرانی میشود.
محدودیت در دهانه
برخلاف تصور:
- دال تخت برای دهانههای بزرگ مناسب نیست
- با افزایش دهانه:
- ضخامت افزایش مییابد
- هزینه بالا میرود
خیز و تغییرشکل
به دلیل حذف تیر:
- سختی کلی سیستم کمتر است
- کنترل خیز اهمیت بیشتری دارد
در برخی پروژهها:
- نیاز به افزایش ضخامت
- یا تقویت اضافی
ایجاد میشود.
مصرف نسبتاً بالای بتن
در مقایسه با سیستمهای سبکتر:
- دال تخت معمولاً وزن بیشتری دارد
- مصرف بتن بالاتر است
- بار وارد بر فونداسیون افزایش مییابد
حساسیت طراحی
اگرچه اجرا سادهتر است، اما:
- طراحی آن ساده نیست
- کنترل همزمان خمش و پانچ نیاز به دقت بالا دارد
جمعبندی این بخش
دال تخت سیستمی است که:
- در پروژههای ساده و منظم، عملکرد خوبی دارد
- اما در دهانههای بزرگ یا پروژههای حساس، بهسرعت به سیستم پرریسک تبدیل میشود
مزیت اصلی آن سادگی است، اما چالش اصلی آن کنترل برش پانچ و محدودیت دهانه است.
تحلیل اقتصادی دال تخت
برخلاف تصور رایج، دال تخت همیشه ارزانترین گزینه نیست. سادگی ظاهری این سیستم باعث میشود در نگاه اول اقتصادی به نظر برسد، اما در عمل باید هزینه واقعی پروژه بررسی شود.
اجزای اصلی هزینه
۱. هزینه مصالح (بتن و میلگرد)
- به دلیل ضخامت نسبتاً بالا، مصرف بتن قابل توجه است
- میلگردگذاری سادهتر از برخی سیستمهاست، اما در نواحی ستون افزایش مییابد
۲. هزینه قالببندی
یکی از نقاط قوت دال تخت:
- قالببندی ساده و تخت
- عدم نیاز به قالبهای خاص
- سرعت مناسب در آمادهسازی قالب
۳. هزینه اجرا
- مراحل اجرا سادهتر از دال مجوف یا وافل است
- نیاز به نیروی خیلی تخصصی ندارد
- ریسک اجرایی کمتر است
۴. هزینههای غیرمستقیم
اما بخش مهم اقتصاد پروژه اینجاست:
- وزن بالاتر → افزایش بار ستون و فونداسیون
- دهانه محدود → افزایش تعداد ستون
- ستون بیشتر → کاهش فضای مفید
جمعبندی اقتصادی
دال تخت زمانی اقتصادی است که:
- دهانهها کوتاه تا متوسط باشند
- تعداد ستونها مشکل معماری ایجاد نکند
- پروژه ساده و منظم باشد
اما در این شرایط معمولاً غیراقتصادی میشود:
- دهانه بزرگ
- نیاز به حذف ستون
- پروژههای با حساسیت وزنی (مثلاً ساختمانهای بلند)
مقایسه تحلیلی دال تخت با اینتل دک
برای مقایسه درست بین دال تخت و اینتل دک، باید به تفاوت در نحوه کنترل ضعفهای سازهای توجه کرد، نه فقط فرم ظاهری.
تفاوت در گلوگاه طراحی
دال تخت:
- گلوگاه اصلی → برش پانچ در اطراف ستون
- مسیر انتقال بار مستقیم و متمرکز
- برای کنترل → افزایش ضخامت، آرماتور پانچ یا سرستون
اینتل دک:
- استفاده از تیرچههای متعامد در دو جهت
- ایجاد مقطع I شکل نامتقارن
- تقویت مسیر انتقال نیرو در سطح دال
نتیجه این تفاوت:
در اینتل دک، انتقال نیرو توزیعشدهتر انجام میشود و تمرکز تنش به اندازه دال تخت بحرانی نیست
مقایسه رفتار سازهای
- دال تخت:
- رفتار سادهتر
- اما وابسته به کنترل دقیق ناحیه ستون
- اینتل دک:
- رفتار ترکیبی دال + تیر دوطرفه
- توزیع بهتر نیرو
- عملکرد پایدارتر در برابر خیز و ارتعاش
مقایسه وزن و ضخامت
- دال تخت:
- معمولاً ضخامت بیشتر برای کنترل پانچ
- وزن بالاتر
- اینتل دک:
- بهینهسازی مقطع با فرم I شکل
- وزن حدود ۴۰۰ کیلوگرم بر مترمربع (در ضخامت ۳۰ سانتیمتر)
- کاهش محسوس مصرف مصالح نسبت به سیستمهای مشابه
مقایسه اجرایی
- دال تخت:
- ساده در اجرا
- اما طراحی حساس
- اینتل دک:
- استفاده از بلوک تحتانی بهعنوان شابلون
- کاهش خطای اجرایی
- یکنواختی بیشتر در اجرا
عملکرد بهرهبرداری
اینتل دک علاوه بر رفتار سازهای:
- بهبود صدابندی (مطابق مبحث ۱۸)
- کاهش انتقال حرارت
- امکان حذف سقف کاذب به دلیل سطح نسبتاً تخت
را نیز فراهم میکند، که در دال تخت بهصورت ذاتی وجود ندارد.
جمعبندی مهندسی این مقایسه
- دال تخت یک سیستم ساده و مناسب برای دهانههای کوتاه و پروژههای کمریسک است
- اما با افزایش دهانه، کنترل پانچ و ضخامت به محدودیت جدی تبدیل میشود
در مقابل:
- اینتل دک با تغییر فرم سازهای و تقویت مسیر انتقال نیرو
- سعی کرده همزمان وزن، خیز، اجرا و عملکرد بهرهبرداری را بهینه کند
نکته مهم برای تصمیمگیری
اگر در دال تخت برای کنترل پانچ مجبور به:
- افزایش ضخامت
- افزایش وزن
- یا افزایش هزینه
شوید، معمولاً بررسی سیستمهای جایگزین منطقیتر خواهد بود.
برای تصمیمگیری دقیقتر، بهتر است علاوه بر تحلیل فنی، صفحه مربوط به قیمت اینتل دک را نیز بررسی کنید تا انتخاب شما بر اساس شرایط واقعی پروژه و هزینه نهایی انجام شود.
همچینن شما میتوانید با مطالعه صفحه مربوط به تکنولوژی اینتل دک درباره این فناوری جدید اطلاعات بیشتری کسب کنید.
جمعبندی نهایی
دال تخت بتنی در پروژههای با دهانه کوتاه تا متوسط و پلان منظم، یک گزینه ساده و قابل قبول است. مزیت اصلی آن حذف تیر و اجرای سادهتر است، اما چالش اصلی آن برش پانچ و محدودیت دهانه است.
اگر برای کنترل پانچ مجبور به افزایش ضخامت و وزن شوید، این سیستم از نظر اقتصادی و سازهای توجیه خود را از دست میدهد.
در نهایت، دال تخت زمانی انتخاب درستی است که سادگی اجرا، بر محدودیتهای آن غلبه کند؛ در غیر این صورت، بررسی گزینههای دیگر منطقیتر است.
