دال بتنی چیست؟
سقف بتنی یکی از متداولترین سیستمهای سقف در ساختمانهای اسکلت بتنی و در بسیاری از موارد اسکلت فلزی است. در این سیستم، یک دال بتن مسلح با استفاده از میلگردهای فولادی ساخته میشود که وظیفه آن انتقال بارهای ثقلی کف به تیرها، دیوارهای باربر یا ستونها است. بتن مقاومت فشاری سازه را تأمین میکند و آرماتورهای فولادی نقش تحمل تنشهای کششی را بر عهده دارند.
در واقع سقف بتنی یک دیافراگم صلب سازهای ایجاد میکند که علاوه بر انتقال بارهای عمودی، در پایداری جانبی سازه نیز نقش مهمی دارد. به همین دلیل در بسیاری از پروژههای شهری، بهویژه ساختمانهای چندطبقه مسکونی، این سیستم هنوز یکی از گزینههای رایج محسوب میشود.
اگر بخواهیم آن را در میان انواع سقف ساختمانی مقایسه کنیم، سقف بتنی بهعنوان یک سیستم کلاسیک و مهندسیشده شناخته میشود که عملکرد آن در آییننامهها بهخوبی تعریف شده و رفتار سازهای آن برای طراحان قابل پیشبینی است.
در نگاه کلان، سقفهای بتنی به دلیل رفتار سازهای قابل پیشبینی، مقاومت مناسب در برابر آتش و دوام بالا، جایگاه مهمی در میان سیستمهای مختلف سقف دارند.
اجزای اصلی سقف بتنی
یک سقف بتنی معمولاً از چند جزء اصلی تشکیل میشود که هر کدام نقش مشخصی در عملکرد سازهای دارند:
بتن سازهای
بتن بخش اصلی دال را تشکیل میدهد و وظیفه تحمل تنشهای فشاری را بر عهده دارد. مقاومت فشاری بتن بسته به نوع پروژه و ضوابط طراحی معمولاً در محدوده ۲۵ تا ۳۵ مگاپاسکال انتخاب میشود.
آرماتورهای فولادی
میلگردها برای تحمل تنشهای کششی در داخل بتن قرار میگیرند. آرماتورهای پایین در نواحی کششی دهانه و آرماتورهای بالایی در نواحی لنگر منفی نزدیک تکیهگاهها نقش اصلی را ایفا میکنند.
قالببندی
قبل از بتنریزی، قالبها برای شکلدهی به دال استفاده میشوند. این قالبها میتوانند چوبی، فلزی یا سیستمهای قالب مدولار باشند و کیفیت آنها تأثیر مستقیم بر کیفیت نهایی سقف دارد.
سیستم تکیهگاهی
دال بتنی معمولاً روی تیرها، دیوارهای باربر یا مستقیماً روی ستونها قرار میگیرد و بار را به این اعضای سازهای منتقل میکند.

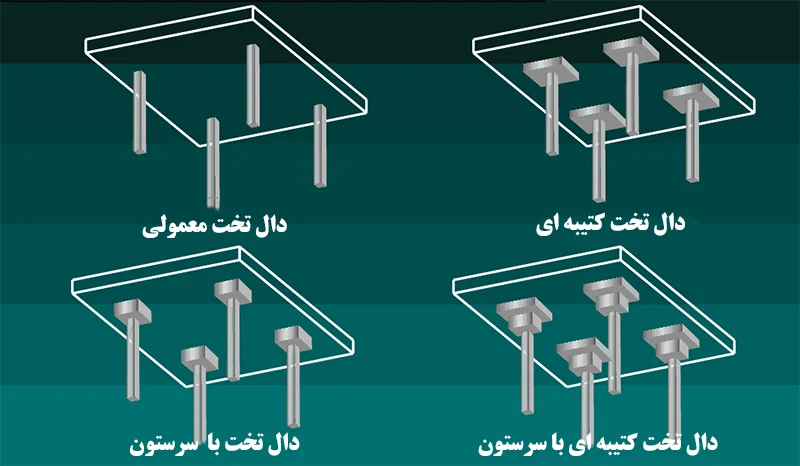

انواع دال بتنی در ساختمان
سقفهای بتنی در پروژههای ساختمانی با چند آرایش سازهای مختلف اجرا میشوند که انتخاب آنها به عواملی مانند دهانه، بارگذاری، معماری پروژه و سرعت اجرا بستگی دارد.
دال یکطرفه (One-Way Slab)
در این نوع سقف، انتقال بار عمدتاً در یک جهت انجام میشود. زمانی که نسبت طول دهانه به عرض آن زیاد باشد، رفتار دال به صورت یکطرفه در نظر گرفته میشود.
ویژگیهای مهم این سیستم:
- طراحی سادهتر نسبت به سایر دالها
- مناسب برای دهانههای متوسط
- مصرف آرماتور در یک جهت بیشتر است
این نوع دال معمولاً در ساختمانهای مسکونی متعارف کاربرد زیادی دارد.
دال دوطرفه (Two-Way Slab)
در دال دوطرفه، بارهای وارد شده در دو جهت اصلی توزیع میشوند. این سیستم زمانی استفاده میشود که نسبت طول دهانهها به یکدیگر نزدیک باشد.
ویژگیهای اصلی:
- توزیع بهتر بارها در دو جهت
- کاهش تمرکز تنش در تیرها
- عملکرد سازهای مناسب برای دهانههای مربعی
این سیستم در ساختمانهایی که شبکه ستون منظم دارند عملکرد سازهای مطلوبی ایجاد میکند.

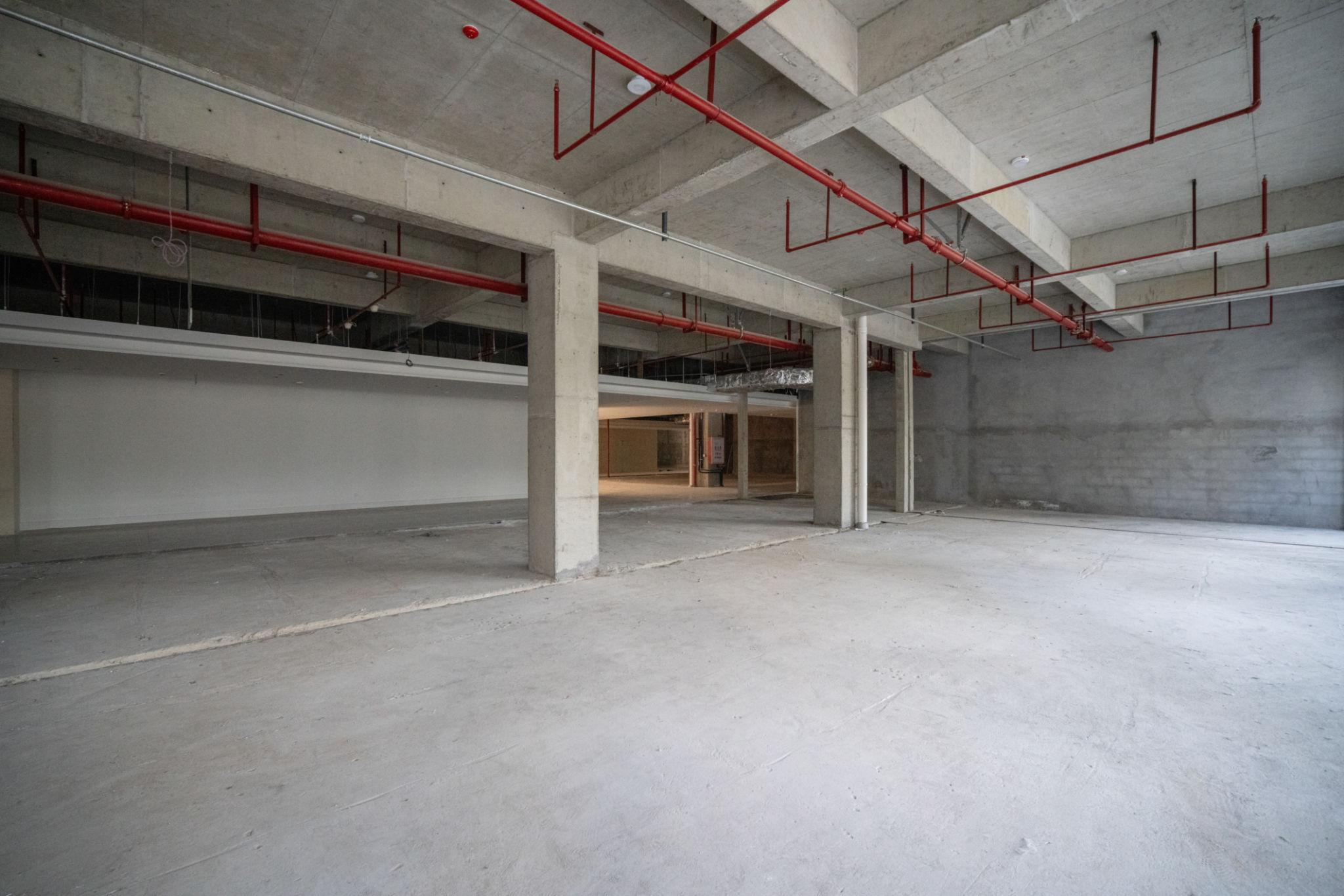

دال توپر بتنی (Solid Slab)
دال توپر سادهترین نوع سقف بتنی است که به صورت یک صفحه کامل بتن مسلح اجرا میشود. این نوع سقف معمولاً در پروژههایی استفاده میشود که پیچیدگی سازهای کم و ابعاد دهانهها محدود باشد.
مزیت اصلی آن سادگی اجرا و رفتار قابل پیشبینی سازهای است، اما در دهانههای بزرگ میتواند وزن مرده نسبتاً بالایی ایجاد کند.

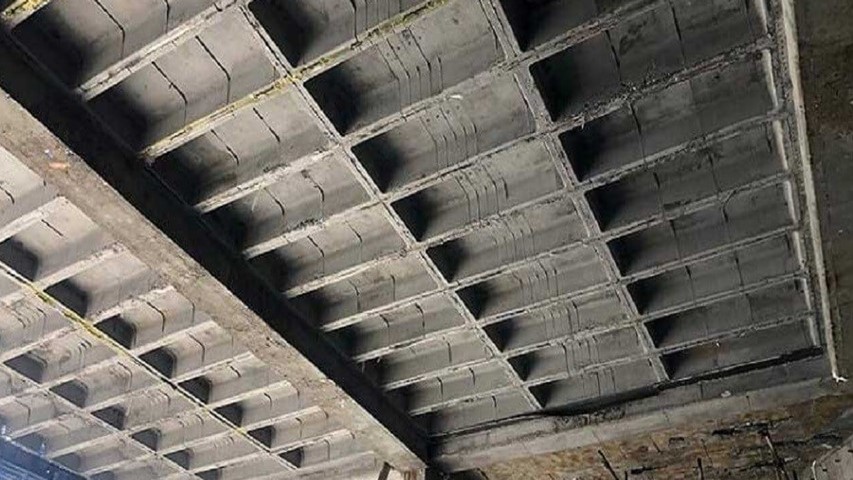

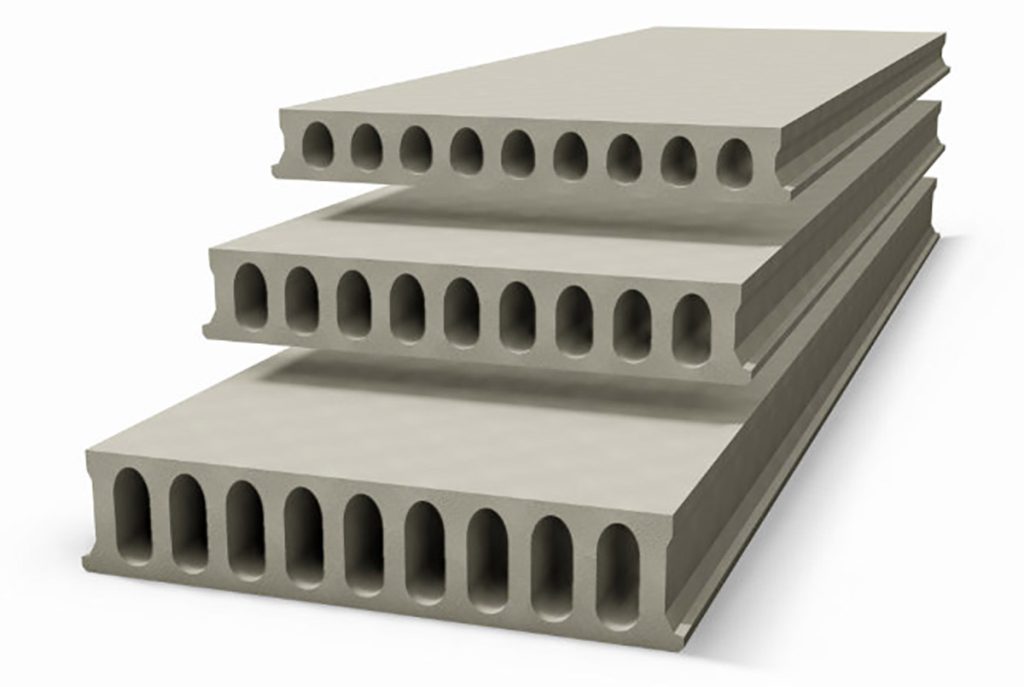

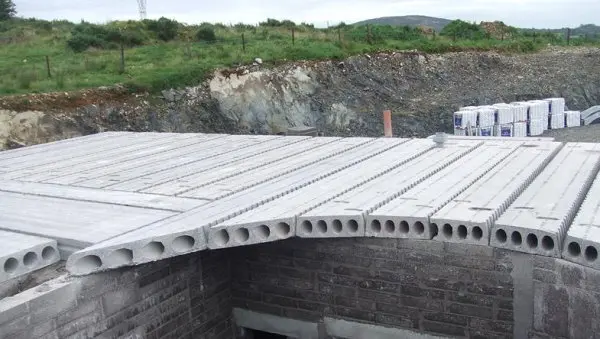

دال مجوف یا وافل (Waffle / Ribbed Slab)
در این سیستم بخشی از بتن غیرسازهای حذف میشود و دال به شکل شبکهای از تیرچهها و حفرهها اجرا میشود. هدف اصلی این طراحی کاهش وزن سقف و افزایش کارایی سازهای در دهانههای بزرگتر است.
ویژگیهای مهم:
- کاهش وزن نسبت به دال توپر
- امکان پوشش دهانههای بزرگتر
- مناسب برای پروژههای تجاری و پارکینگها
البته اجرای این سیستم نیازمند قالببندی دقیقتری است.
دال پیشتنیده (Post-Tension Slab)
در این نوع سقف، کابلهای فولادی بعد از بتنریزی کشیده میشوند و تنش فشاری اولیه در دال ایجاد میکنند. این فرآیند باعث افزایش ظرفیت باربری و کاهش خیز سقف میشود.
کاربردهای رایج این سیستم:
- ساختمانهای بلندمرتبه
- پارکینگهای طبقاتی
- پروژههای با دهانههای بزرگ
با وجود مزایای فنی، اجرای آن نیازمند تجهیزات تخصصی و کنترل دقیق اجرا است.
نحوه عملکرد سازهای سقف بتنی
عملکرد سازهای سقف بتنی بر اساس انتقال بار از سطح دال به سیستم باربر سازه شکل میگیرد. این فرآیند معمولاً در چند مرحله انجام میشود.
ابتدا بارهای ثقلی شامل وزن خود سقف، دیوارها، کفسازی و بارهای بهرهبرداری روی دال وارد میشوند. سپس دال بتنی این بارها را از طریق خمش و برش به تیرها یا ستونها منتقل میکند.
در این فرآیند سه رفتار اصلی در طراحی اهمیت دارد:
خمش (Bending)
دال تحت بارگذاری دچار لنگر خمشی میشود و آرماتورها وظیفه تحمل تنش کششی را دارند.
برش (Shear)
در نزدیکی تکیهگاهها نیروهای برشی ایجاد میشود که باید توسط ضخامت دال و آرماتورهای برشی کنترل شود.
پانچینگ (Punching Shear)
در دالهایی که مستقیماً روی ستون قرار میگیرند، خطر برش پانچ وجود دارد که یکی از مهمترین ملاحظات طراحی در دالهای بتنی است.
علاوه بر انتقال بارهای ثقلی، سقف بتنی در بسیاری از ساختمانها نقش دیافراگم افقی سازه را نیز ایفا میکند. این موضوع باعث میشود نیروهای جانبی ناشی از زلزله بین قابها و دیوارهای برشی توزیع شوند.
به همین دلیل کیفیت طراحی و اجرای سقف بتنی تأثیر مستقیمی بر عملکرد کلی سازه در برابر بارهای جانبی دارد.
دهانه اقتصادی سقف بتنی در پروژههای ساختمانی
یکی از مهمترین معیارها در انتخاب سیستم سقف، دهانه اقتصادی آن است. دهانه اقتصادی به محدودهای از طول دهانه گفته میشود که در آن سیستم سازهای بدون افزایش شدید مصرف مصالح یا پیچیدگی اجرا، عملکرد مناسبی دارد.
در سقفهای بتنی، دهانه قابل پوشش تا حد زیادی به نوع دال، ضخامت سقف، میزان آرماتورگذاری و سیستم سازهای ساختمان بستگی دارد. با این حال تجربه پروژههای اجرایی نشان میدهد محدودههای زیر در بسیاری از ساختمانها رایج است:
- دال بتنی توپر: مناسب برای دهانههای حدود ۴ تا ۶ متر
- دال دوطرفه: مناسب برای دهانههای حدود ۵ تا ۷ متر
- دال وافل یا مجوف: قابل استفاده برای دهانههای ۷ تا ۱۲ متر
- دال پیشتنیده: قابل استفاده برای دهانههای ۸ تا ۱۵ متر و حتی بیشتر
هرچه دهانه افزایش پیدا کند، ضخامت دال و مقدار آرماتور نیز بیشتر میشود. در برخی پروژهها اگر دهانهها از محدوده اقتصادی عبور کنند، وزن سازه و هزینه کلی اسکلت به شکل محسوسی افزایش مییابد.
به همین دلیل در پروژههایی که دهانههای بزرگ دارند، معمولاً سیستمهای سبکتر یا سیستمهای با کارایی خمشی بالاتر نیز مورد بررسی قرار میگیرند.
ضخامت متداول سقفهای بتنی
ضخامت دال یکی از پارامترهای کلیدی در طراحی سقف است. این مقدار علاوه بر کنترل خیز، در مقاومت خمشی و برشی دال نیز تأثیر مستقیم دارد.
در پروژههای ساختمانی معمولاً محدودههای زیر برای ضخامت دال مشاهده میشود:
- دال بتنی توپر: حدود ۱۵ تا ۲۵ سانتیمتر
- دال دوطرفه: حدود ۱۸ تا ۳۰ سانتیمتر
- دال وافل: حدود ۲۵ تا ۴۵ سانتیمتر (با احتساب تیرچهها)
- دال پیشتنیده: معمولاً ۲۰ تا ۳۰ سانتیمتر
البته ضخامت واقعی در طراحی نهایی به عواملی مانند بارگذاری کف، طول دهانه، نوع کاربری ساختمان و الزامات آییننامهای وابسته است.
سرعت اجرای سقف بتنی
سرعت اجرا یکی از موضوعاتی است که در تصمیمگیری پروژهها اهمیت زیادی دارد، بهویژه در پروژههای انبوهسازی یا ساختمانهایی که زمان تحویل در آنها اهمیت بالایی دارد.
اجرای سقف بتنی معمولاً شامل چند مرحله اصلی است:
- قالببندی سقف
- آرماتوربندی
- بتنریزی
- عملآوری بتن
- باز کردن قالبها
به دلیل نیاز به زمان گیرش و رسیدن بتن به مقاومت لازم، فاصله زمانی بین اجرای طبقات در این سیستم معمولاً بیشتر از برخی سیستمهای سقف سبکتر است.
در پروژههایی که قالبهای مدولار یا قالبهای فلزی استفاده میشود، سرعت اجرا تا حد زیادی بهبود پیدا میکند؛ اما همچنان زمان عملآوری بتن یک عامل محدودکننده باقی میماند.
مزایای سقف بتنی
با وجود توسعه سیستمهای جدید سقف، سقف بتنی همچنان در بسیاری از پروژهها استفاده میشود. دلیل این موضوع مجموعهای از مزایای فنی و اجرایی این سیستم است.
دوام بالا و عمر مفید مناسب
بتن در صورت اجرای صحیح و رعایت پوشش میلگرد، مقاومت خوبی در برابر شرایط محیطی دارد و میتواند عمر مفید طولانی برای سازه فراهم کند.
مقاومت مناسب در برابر آتش
برخلاف برخی سیستمهای فلزی، بتن در برابر آتش عملکرد بهتری دارد و معمولاً نیاز به پوششهای محافظ اضافی ندارد.
صلبیت مناسب دیافراگم سازه
سقف بتنی به عنوان یک دیافراگم نسبتاً صلب عمل میکند و میتواند انتقال نیروهای جانبی به عناصر مقاوم جانبی مانند دیوار برشی یا قاب خمشی را به شکل مؤثری انجام دهد.
دسترسی آسان به مصالح و نیروی کار
در بسیاری از مناطق، بتن آماده، میلگرد و نیروی اجرایی آشنا با این سیستم به راحتی در دسترس هستند. این موضوع باعث شده سقف بتنی در بسیاری از پروژههای شهری گزینهای عملیاتی باشد.
محدودیتها و چالشهای سقف بتنی
در کنار مزایا، این سیستم محدودیتهایی نیز دارد که در برخی پروژهها میتواند تأثیر قابل توجهی بر تصمیمگیری داشته باشد.
وزن مرده نسبتاً بالا
یکی از مهمترین چالشهای سقف بتنی، وزن مرده آن است. افزایش وزن سقف باعث افزایش بارهای وارد بر ستونها، تیرها و فونداسیون میشود و در نهایت میتواند ابعاد اعضای سازهای را افزایش دهد.
در ساختمانهای بلندمرتبه یا پروژههایی که محدودیت وزن دارند، این موضوع اهمیت بیشتری پیدا میکند.
سرعت اجرای پایینتر نسبت به برخی سیستمها
نیاز به قالببندی، آرماتوربندی و زمان گیرش بتن باعث میشود اجرای این سیستم معمولاً زمان بیشتری نسبت به برخی سیستمهای سقف مدرن داشته باشد.
مصرف بالای مصالح در دهانههای بزرگ
در دهانههای بزرگ، افزایش ضخامت دال و مقدار آرماتور ممکن است باعث افزایش قابل توجه مصرف مصالح و هزینه سازه شود.
نیاز به کنترل دقیق کیفیت اجرا
کیفیت بتنریزی، تراکم بتن، پوشش میلگرد و عملآوری مناسب نقش مهمی در عملکرد بلندمدت سقف دارند. ضعف در هر یک از این مراحل میتواند باعث کاهش دوام سازه شود.
هزینه اجرای سقف بتنی
هزینه اجرای سقف بتنی به عوامل مختلفی وابسته است و نمیتوان یک عدد ثابت برای همه پروژهها ارائه کرد. برخی از مهمترین عوامل مؤثر عبارتند از:
- قیمت بتن آماده
- قیمت میلگرد
- نوع قالببندی
- پیچیدگی آرماتوربندی
- دهانههای سازه
- دستمزد نیروی اجرایی
در بسیاری از پروژههای مسکونی با دهانههای متوسط، سقف بتنی از نظر هزینه اولیه قابل رقابت با سایر سیستمها است. اما در پروژههایی با دهانههای بزرگ یا ساختمانهای مرتفع، اثر وزن سقف بر کل سازه میتواند هزینه کلی اسکلت را افزایش دهد.
به همین دلیل در تحلیل واقعی هزینه، باید هزینه اثر سقف بر کل سازه نیز در نظر گرفته شود، نه فقط هزینه اجرای خود سقف.
سقف بتنی در مقایسه با سایر سیستمهای سقف
در انتخاب سیستم سقف، مهندسان معمولاً چند گزینه رایج را بررسی میکنند؛ از جمله سقفهای بتنی، تیرچهبلوک، عرشه فولادی، وافل و برخی سیستمهای ترکیبی جدید. هرکدام از این سیستمها مزایا و محدودیتهای خاص خود را دارند و انتخاب مناسب به شرایط پروژه بستگی دارد.
سقف بتنی معمولاً در پروژههایی عملکرد بهتری دارد که دهانهها متوسط هستند، زمان اجرا محدودیت جدی ندارد و رفتار سازهای صلب مدنظر است. در مقابل، در پروژههایی با دهانههای بزرگ، ساختمانهای مرتفع یا پروژههایی که سرعت اجرا بسیار مهم است، برخی سیستمهای دیگر میتوانند گزینه رقابتیتری باشند.
از نظر عملکرد سازهای، دال بتنی رفتار قابل پیشبینی و پایدار دارد و طراحی آن در آییننامههای مختلف بهخوبی تعریف شده است. همین موضوع باعث شده در بسیاری از پروژههای شهری همچنان یک انتخاب رایج باشد.
اما در سالهای اخیر، سیستمهای سقف ترکیبی یا سبکتر نیز توسعه یافتهاند که تلاش میکنند وزن سازه را کاهش داده و سرعت اجرا را افزایش دهند.
مقایسه تحلیلی دال بتنی سنتی با سقف اینتل دک
یکی از سیستمهایی که در برخی پروژهها به عنوان جایگزین یا گزینه مقایسهای مطرح میشود، سقف اینتل دک است. این سیستم در دسته سقفهای بتن مسلح قرار میگیرد و تلاش میکند با ترکیب اجزای فلزی و بتن، وزن سقف و زمان اجرا را کاهش دهد.
مقایسه این دو سیستم از چند منظر مهندسی قابل بررسی است.
وزن سازه
در سقفهای بتنی سنتی، بخش عمده مقطع از بتن تشکیل شده است و همین موضوع باعث افزایش وزن مرده سقف میشود. در سیستمهای دال مجوف مانند اینتل دک معمولاً بخشی از مقطع با عناصر فلزی یا هندسه بهینهتر جایگزین میشود که میتواند وزن سقف را کاهش دهد.
کاهش وزن سقف در برخی پروژهها میتواند اثر مستقیمی بر کاهش ابعاد ستونها، تیرها و حتی فونداسیون داشته باشد.
سرعت اجرا
اجرای سقف بتنی شامل قالببندی، آرماتوربندی و بتنریزی است و به زمان عملآوری بتن نیز نیاز دارد. در مقابل، برخی سیستمهای سقف نوین با استفاده از قطعات پیشساخته یا اجزای مدولار میتوانند سرعت اجرای مناسب تری داشته باشند.
در پروژههایی که زمانبندی ساخت اهمیت بالایی دارد، این عامل میتواند در انتخاب سیستم سقف نقش تعیینکنندهای داشته باشد.
انعطافپذیری در دهانهها
سقفهای بتنی در دهانههای متوسط عملکرد مناسبی دارند، اما با افزایش طول دهانه معمولاً ضخامت دال و میزان آرماتور افزایش مییابد. در برخی سیستمهای سقف جدید تلاش شده است با بهینهسازی هندسه مقطع، امکان پوشش دهانههای بزرگتر با مصرف مصالح کمتر فراهم شود.
پیچیدگی اجرا
از نظر اجرایی، سقفهای بتنی برای بسیاری از پیمانکاران و نیروهای اجرایی آشنا هستند. این موضوع میتواند ریسک اجرایی پروژه را کاهش دهد. در مقابل، برخی سیستمهای جدید ممکن است نیازمند آموزش یا تجهیزات اجرایی خاص باشند.
جدول مقایسه فنی
| معیار مقایسه | سقف بتنی | سقف اینتلدک |
|---|---|---|
| نوع سیستم | دال بتن مسلح | سیستم مرکب فلز (I شکل) و بتن |
| وزن سازه | نسبتاً بالا | معمولاً کمتر |
| سرعت اجرا | متوسط | معمولاً سریعتر |
| دهانه اقتصادی | حدود ۴ تا ۷ متر در دالهای معمولی | قابلیت پوشش دهانههای بزرگتر بسته به طراحی |
| مصرف مصالح | مصرف بتن و میلگرد بیشتر | بهینهتر در برخی پروژهها |
| پیچیدگی اجرا | اجرای شناختهشده و متداول | وابسته به جزئیات سیستم و اجرای مدولار |
| آشنایی نیروهای اجرایی | بسیار بالا | متغیر |
| اثر وزن بر کل سازه | افزایش بار وارد بر تیر، ستون و فونداسیون | کاهش بار مرده سازه |
هدف از این مقایسه، معرفی یک سیستم به عنوان گزینه برتر نیست؛ بلکه نشان دادن این موضوع است که انتخاب سیستم سقف باید بر اساس شرایط واقعی پروژه، دهانهها، زمانبندی و تحلیل اقتصادی کل سازه انجام شود.
چه زمانی سقف بتنی انتخاب مناسبتری است؟
در بسیاری از پروژهها سقف بتنی همچنان انتخاب منطقی و قابل اتکایی محسوب میشود، بهویژه در شرایط زیر:
- ساختمانهای مسکونی با دهانههای متوسط
- پروژههایی که تیم اجرایی با سیستمهای بتنی تجربه زیادی دارد
- سازههایی که نیاز به دیافراگم صلب دارند
- پروژههایی که محدودیت خاصی در وزن سازه وجود ندارد
چه زمانی بهتر است گزینههای دیگر هم بررسی شوند؟
در برخی شرایط، بررسی سیستمهای دیگر سقف میتواند به تصمیم بهتر کمک کند:
- دهانههای بزرگ در پروژه
- ساختمانهای مرتفع
- پروژههایی با محدودیت زمان اجرا
- سازههایی که کاهش وزن سقف اهمیت زیادی دارد
در چنین پروژههایی، بررسی سیستمهای مرکب یا سبکتر میتواند به بهینهسازی سازه کمک کند.
سوالات متداول درباره سقف بتنی
سقف بتنی تا چه دهانهای قابل اجرا است؟
بسته به نوع دال و سیستم سازهای، سقفهای بتنی معمولاً برای دهانههای متوسط مناسب هستند. در دهانههای بزرگتر معمولاً از سیستمهایی مانند دال وافل یا دال پیشتنیده استفاده میشود.
آیا سقف بتنی برای ساختمانهای بلند مناسب است؟
در بسیاری از ساختمانهای بلند از دالهای بتنی استفاده میشود، اما طراحی آن باید با توجه به وزن سازه و الزامات لرزهای انجام شود.
عمر مفید سقف بتنی چقدر است؟
در صورت طراحی صحیح، اجرای مناسب و رعایت پوشش میلگرد، سقف بتنی میتواند چندین دهه عملکرد مطلوب داشته باشد.
مهمترین عامل در انتخاب سقف بتنی چیست؟
دهانههای سازه، وزن سازه، هزینه کلی اسکلت و زمان اجرای پروژه از مهمترین عوامل تصمیمگیری هستند.
جمعبندی نهایی
سقف بتنی یکی از سیستمهای پایه در مهندسی ساختمان است که به دلیل رفتار سازهای پایدار، دوام بالا و دسترسی گسترده به مصالح و نیروی اجرایی همچنان در بسیاری از پروژهها استفاده میشود.
با این حال انتخاب این سیستم باید بر اساس تحلیل مهندسی پروژه انجام شود، نه صرفاً بر اساس عرف اجرایی. عواملی مانند طول دهانهها، وزن سازه، سرعت اجرا و هزینه کل سازه میتوانند در برخی پروژهها باعث شوند سیستمهای دیگر نیز به عنوان گزینههای قابل بررسی مطرح شوند.
در نهایت، بهترین انتخاب زمانی حاصل میشود که سیستم سقف با شرایط واقعی پروژه، الزامات سازهای و برنامه اجرایی ساختمان هماهنگ باشد.
