سقف وافل چیست؟ بررسی کامل فنی، اقتصادی و مقایسه‌ای سیستم وافل در ساختمان

آیا سقف وافل بهترین انتخاب برای پروژه شماست؟

در سال‌های اخیر، افزایش دهانه‌های معماری، محدودیت‌های وزن سازه و نیاز به سیستم‌های بهینه‌تر باعث شده مهندسین سازه و کارفرمایان بیش از گذشته به انتخاب سیستم سقف توجه کنند. در میان انواع سیستم‌های مدرن، سقف وافل به‌عنوان یکی از مهم‌ترین گزینه‌های دهانه بلند شناخته می‌شود؛ سیستمی که تلاش می‌کند هم‌زمان سختی مناسب، کاهش وزن مرده و آزادی معماری را فراهم کند.

در بسیاری از پروژه‌ها، انتخاب سقف صرفاً یک تصمیم اجرایی نیست؛ بلکه مستقیماً بر وزن کل سازه، ابعاد تیر و ستون، عملکرد لرزه‌ای، سرعت اجرا و حتی هزینه نهایی پروژه اثر می‌گذارد. به همین دلیل شناخت دقیق رفتار سیستم‌های مختلف و مقایسه آن‌ها با یکدیگر اهمیت بالایی دارد. اگر قصد دارید دید جامع‌تری نسبت به انواع سقف ساختمان داشته باشید، بررسی جایگاه سقف وافل در میان سیستم‌های رایج می‌تواند در تصمیم‌گیری مهندسی پروژه بسیار مؤثر باشد.

سقف وافل به دلیل ماهیت مشبک خود، عملکردی متفاوت نسبت به دال‌های سنتی دارد. این سیستم با حذف بتن غیرسازه‌ای در بخش کششی دال، وزن مرده سقف را کاهش می‌دهد و در عین حال، به کمک تیرچه‌های متقاطع، سختی خمشی مناسبی ایجاد می‌کند. همین ویژگی باعث شده در پروژه‌هایی با دهانه‌های متوسط تا بلند، به‌خصوص ساختمان‌های اداری، تجاری، پارکینگ‌های طبقاتی و برخی برج‌ها، مورد توجه قرار گیرد.

با این حال، برخلاف بسیاری از محتواهای تبلیغاتی، سقف وافل همیشه بهترین گزینه نیست. هزینه قالب، حساسیت اجرایی، نیاز به تیم متخصص و محدودیت‌های اقتصادی در پروژه‌های کوچک از جمله عواملی هستند که می‌توانند انتخاب این سیستم را تحت تأثیر قرار دهند. در واقع، ارزش واقعی سقف وافل زمانی مشخص می‌شود که از دیدگاه مهندسی، اقتصادی و اجرایی به‌صورت هم‌زمان تحلیل شود؛ نه صرفاً بر اساس ظاهر معماری یا تبلیغات بازار.

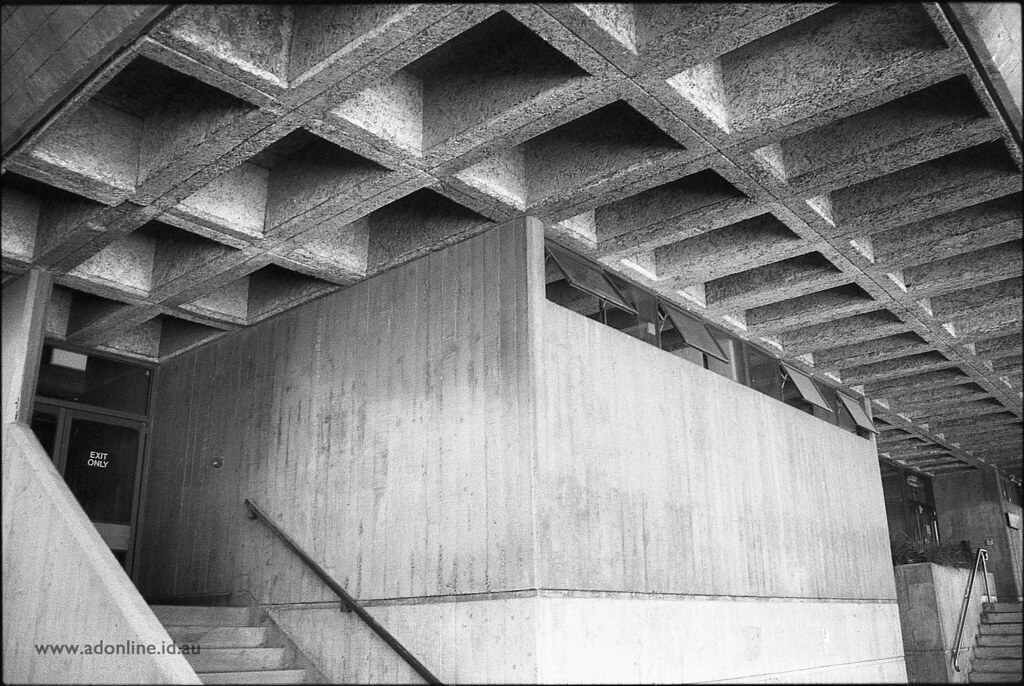

سقف وافل چیست و چگونه کار می‌کند؟

سقف وافل نوعی دال بتن‌آرمه مشبک (Ribbed Slab) است که با حذف بتن غیرضروری در ناحیه کششی، وزن مرده سقف را کاهش می‌دهد و در عین حال، ظرفیت باربری و سختی خمشی مناسبی ایجاد می‌کند. شکل شبکه‌ای زیر سقف که ظاهری شبیه وافل دارد، دلیل نام‌گذاری این سیستم است.

در این سیستم، بارهای ثقلی ابتدا توسط دال فوقانی دریافت می‌شوند و سپس از طریق تیرچه‌های متعامد یا یک‌طرفه به تیرها، ستون‌ها و در نهایت فونداسیون منتقل می‌شوند. برخلاف دال‌های توپر، در سقف وافل بخش‌هایی از بتن که نقش مؤثری در تحمل تنش‌های کششی ندارند حذف می‌شود؛ بنابراین سیستم با وزن کمتر، عملکرد سازه‌ای قابل قبولی ارائه می‌دهد.

تعریف مهندسی سقف وافل

از دیدگاه مهندسی سازه، سقف وافل یک دال مجوف نیست؛ بلکه یک سیستم دال مشبک بتن‌آرمه محسوب می‌شود که رفتار آن مبتنی بر تیرچه‌های متقاطع و عملکرد دوطرفه یا یک‌طرفه دال است. در این سیستم، هندسه شبکه‌ای باعث افزایش ممان اینرسی مقطع نسبت به وزن مصرفی می‌شود و همین موضوع راندمان سازه‌ای سقف را افزایش می‌دهد.

تفاوت دال تخت و دال مشبک

در دال تخت (Flat Slab)، بتن در تمام ضخامت سقف به‌صورت یکنواخت اجرا می‌شود؛ در حالی که در سقف وافل، بخشی از بتن ناحیه کششی حذف شده و ساختار شبکه‌ای ایجاد می‌شود. نتیجه این تفاوت عبارت است از:

• کاهش وزن مرده سقف
• افزایش سختی خمشی نسبت به وزن
• امکان پوشش دهانه‌های بلندتر
• کاهش مصرف بتن غیرسازه‌ای

البته این مزایا در مقابل افزایش پیچیدگی اجرا و حساسیت قالب‌بندی قرار می‌گیرند.

مکانیزم انتقال بار در سقف وافل

در سقف وافل، بار ثقلی از دال رویه به تیرچه‌های شبکه‌ای منتقل می‌شود. سپس این تیرچه‌ها نیروها را به تیرهای اصلی و ستون‌ها انتقال می‌دهند. در سیستم‌های دوطرفه، انتقال بار در دو جهت انجام می‌شود که باعث توزیع مناسب‌تر تنش و کاهش تمرکز ممان می‌گردد.

این رفتار دوطرفه یکی از مهم‌ترین دلایل استفاده از سقف وافل در دهانه‌های بزرگ است؛ زیرا سیستم می‌تواند بار را متعادل‌تر نسبت به سقف‌های یک‌طرفه توزیع کند.

نقش تیرچه‌های متقاطع در رفتار سازه‌ای

تیرچه‌های متعامد در سقف وافل نقش اصلی را در افزایش سختی و کنترل خیز ایفا می‌کنند. این شبکه باعث می‌شود سقف تحت بارگذاری، رفتار یک دال صلب‌تر را از خود نشان دهد و توزیع نیروها کارآمدتر انجام شود.

هرچه ارتفاع Rib ها بیشتر باشد، ممان اینرسی افزایش پیدا می‌کند و سقف می‌تواند دهانه‌های بزرگ‌تری را با خیز کنترل‌شده پوشش دهد. البته افزایش ارتفاع، محدودیت‌هایی مانند افزایش ضخامت سقف و پیچیدگی تأسیسات را نیز به همراه دارد.

علت کاهش وزن مرده در سیستم وافل

در دال‌های بتنی، بخش عمده بتن ناحیه کششی نقش سازه‌ای مؤثری ندارد؛ زیرا بتن در کشش عملکرد ضعیفی دارد. سقف وافل با حذف همین بتن غیرضروری، وزن مرده سقف را کاهش می‌دهد.

این کاهش وزن می‌تواند مزایای مهمی ایجاد کند:

• کاهش نیروی زلزله
• کاهش بار وارد بر ستون و فونداسیون
• امکان افزایش دهانه
• بهبود راندمان سازه‌ای

با این حال، میزان واقعی کاهش وزن وابسته به طراحی نهایی، ابعاد شبکه، ضخامت دال و نوع قالب‌بندی است و نمی‌توان برای همه پروژه‌ها عدد ثابتی در نظر گرفت.

اجزای اصلی سقف وافل

عملکرد نهایی سقف وافل تا حد زیادی به هماهنگی اجزای آن وابسته است. برخلاف برخی سیستم‌های ساده‌تر، در وافل هر جزء مستقیماً بر رفتار سازه‌ای، کیفیت اجرا و حتی هزینه پروژه اثر می‌گذارد. شناخت دقیق این اجزا برای مهندسین طراح، مجریان و کارفرمایان اهمیت بالایی دارد.

قالب وافل

قالب وافل مهم‌ترین جزء اجرایی این سیستم محسوب می‌شود. این قالب‌ها معمولاً از جنس پلاستیک فشرده، پلی‌پروپیلن یا فایبرگلاس ساخته می‌شوند و وظیفه ایجاد حفره‌های منظم در زیر دال را برعهده دارند.

ابعاد قالب‌ها مستقیماً بر موارد زیر اثر می‌گذارد:

• فاصله تیرچه‌ها
• ضخامت دال رویه
• ارتفاع Rib ها
• وزن نهایی سقف
• مصرف بتن

در پروژه‌های بزرگ، قالب‌ها معمولاً به‌صورت مدولار و چندبارمصرف استفاده می‌شوند تا هزینه اولیه توجیه اقتصادی پیدا کند. به همین دلیل سقف وافل در ساختمان‌هایی با تکرار زیاد طبقات، عملکرد اقتصادی بهتری دارد.

یکی از مهم‌ترین چالش‌های اجرایی، دقت در چیدمان قالب‌هاست. کوچک‌ترین خطا در تراز یا فاصله‌گذاری می‌تواند باعث:

• تغییر ضخامت بتن
• افزایش مصرف مصالح
• ایجاد تمرکز تنش
• مشکلات ظاهری در زیر سقف

شود.

تیرچه‌های متعامد

تیرچه‌های متقاطع یا Rib ها عناصر اصلی باربر در سقف وافل هستند. این بخش‌ها وظیفه انتقال نیروهای ثقلی و ایجاد سختی خمشی را برعهده دارند.

در وافل دوطرفه، تیرچه‌ها در دو جهت اجرا می‌شوند و بار را به‌صورت دوطرفه توزیع می‌کنند. این موضوع باعث می‌شود سیستم بتواند دهانه‌های بزرگ‌تر را نسبت به سیستم‌های یک‌طرفه پوشش دهد.

پارامترهای مهم طراحی تیرچه‌ها شامل موارد زیر است:

پارامتر	تأثیر مستقیم
ارتفاع Rib	افزایش سختی و کاهش خیز
عرض تیرچه	افزایش ظرفیت برشی
فاصله شبکه	تأثیر بر مصرف بتن و رفتار سازه‌ای
نسبت دهانه به عمق	کنترل تغییر شکل و خیز سقف

افزایش بیش‌ازحد فاصله تیرچه‌ها اگرچه ممکن است مصرف بتن را کاهش دهد، اما می‌تواند باعث افت سختی و افزایش ارتعاش سقف شود.

بتن رویه

در بالای شبکه وافل، یک لایه بتن رویه اجرا می‌شود که وظیفه اصلی آن:

• توزیع بار
• ایجاد عملکرد دیافراگمی
• یکپارچه‌سازی سیستم
• انتقال نیرو بین Rib ها

است.

ضخامت این لایه معمولاً بین ۵ تا ۱۰ سانتی‌متر در نظر گرفته می‌شود؛ اما مقدار دقیق آن وابسته به:

• دهانه
• بارگذاری
• الزامات آیین‌نامه
• شرایط لرزه‌ای

خواهد بود.

کیفیت بتن‌ریزی در این بخش اهمیت بالایی دارد؛ زیرا تراکم نامناسب می‌تواند باعث ایجاد حفره، ضعف برشی و کاهش دوام سازه شود.

آرماتورهای اصلی و حرارتی

در سقف وافل، آرماتورها نقش اصلی را در تحمل نیروهای کششی ایفا می‌کنند. نحوه آرماتورگذاری معمولاً پیچیده‌تر از سقف‌های متداول است؛ زیرا شبکه Rib ها نیازمند جزئیات دقیق اجرایی است.

آرماتورهای اصلی معمولاً در ناحیه کششی تیرچه‌ها قرار می‌گیرند و آرماتورهای حرارتی در دال فوقانی برای کنترل ترک‌های ناشی از جمع‌شدگی و تغییرات دما استفاده می‌شوند.

طراحی آرماتور در سقف وافل باید به موارد زیر توجه ویژه داشته باشد:

• کنترل خیز
• مقاومت خمشی
• مقاومت برشی
• نواحی تمرکز تنش
• کنترل Punching در اطراف ستون‌ها

در دهانه‌های بلند، تراکم میلگرد می‌تواند به یکی از چالش‌های اجرایی مهم تبدیل شود.

ستون‌ها و اتصال به سیستم باربر جانبی

اگرچه سقف وافل خود یک سیستم باربر جانبی نیست، اما عملکرد آن مستقیماً بر رفتار کلی سازه اثر می‌گذارد. انتقال مناسب بار از سقف به ستون‌ها و سپس به سیستم مقاوم جانبی اهمیت بالایی دارد.

در طراحی اتصال سقف وافل به ستون باید به موارد زیر توجه شود:

• کنترل برش پانچ
• توزیع ممان اطراف ستون
• سختی دیافراگم
• انتقال نیروهای لرزه‌ای

در برخی پروژه‌ها، به‌خصوص در دهانه‌های بزرگ، ممکن است نیاز به اجرای نوارهای تقویتی یا Drop Panel در اطراف ستون‌ها وجود داشته باشد تا ریسک Punching Shear کاهش یابد.

همچنین عملکرد دیافراگمی سقف وافل در انتقال نیروهای جانبی باید در تحلیل لرزه‌ای ساختمان به‌درستی مدل‌سازی شود؛ زیرا کاهش وزن سقف لزوماً به معنای عملکرد لرزه‌ای بهتر در همه شرایط نیست.

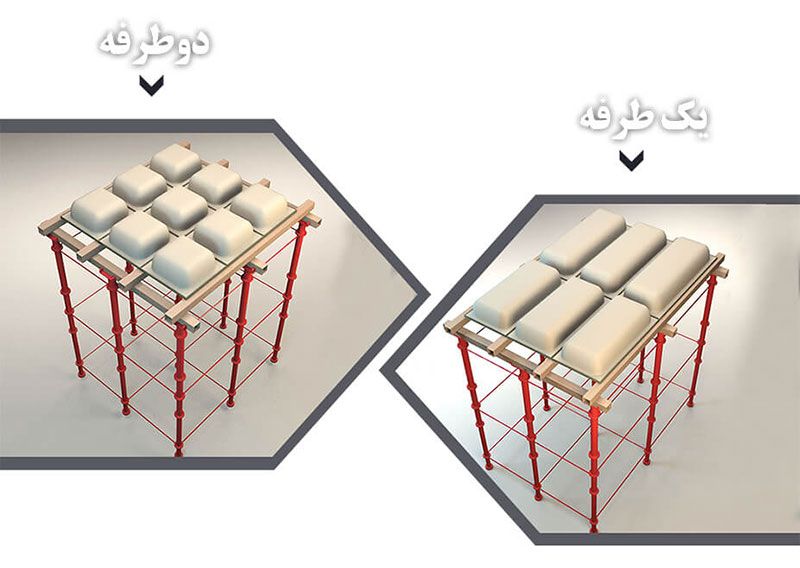

تفاوت سقف وافل یکطرفه و دوطرفه

یکی از مهم‌ترین تصمیمات در طراحی سقف وافل، انتخاب بین سیستم یکطرفه و دوطرفه است. این انتخاب مستقیماً بر رفتار سازه‌ای، میزان مصرف مصالح، ضخامت سقف، هزینه اجرا و حتی معماری پروژه اثر می‌گذارد. برخلاف تصور رایج، تفاوت این دو سیستم فقط در جهت تیرچه‌ها نیست؛ بلکه مکانیزم انتقال بار و نحوه توزیع سختی در کل سازه متفاوت است.

نحوه انتقال بار در وافل یکطرفه

در سقف وافل یکطرفه، بار عمدتاً در یک جهت منتقل می‌شود. تیرچه‌ها به‌صورت موازی اجرا شده و بار سقف را به تیرهای اصلی انتقال می‌دهند.

این سیستم از نظر رفتاری شباهت بیشتری به سقف تیرچه‌بلوک دارد، با این تفاوت که:

• سختی خمشی بیشتری ایجاد می‌کند
• امکان پوشش دهانه‌های بلندتری دارد
• ظاهر معماری منظم‌تری ارائه می‌دهد

وافـل یکطرفه معمولاً در پروژه‌هایی استفاده می‌شود که:

• اختلاف دهانه در دو جهت زیاد باشد
• بارگذاری در یک جهت غالب باشد
• محدودیت اقتصادی وجود داشته باشد

از نظر اجرایی نیز این سیستم نسبت به وافل دوطرفه ساده‌تر است؛ زیرا:

• حجم آرماتوربندی کمتر می‌شود
• قالب‌بندی ساده‌تر است
• بتن‌ریزی کنترل‌پذیرتر انجام می‌شود

با این حال، عملکرد آن در توزیع بار به اندازه سیستم دوطرفه کارآمد نیست.

رفتار دوطرفه در وافل دوطرفه

در سقف وافل دوطرفه، تیرچه‌ها به‌صورت متقاطع در دو جهت اجرا می‌شوند و بار در هر دو جهت منتقل می‌گردد. این موضوع باعث می‌شود توزیع ممان و تنش در سطح سقف متعادل‌تر باشد.

مهم‌ترین مزیت رفتاری این سیستم:

• افزایش سختی کلی دال
• کاهش خیز
• بهبود عملکرد دهانه‌های بزرگ
• توزیع مناسب‌تر نیرو

است.

به همین دلیل، وافل دوطرفه معمولاً در پروژه‌های زیر استفاده می‌شود:

• مجتمع‌های تجاری
• پارکینگ‌های طبقاتی
• ساختمان‌های اداری
• دهانه‌های بزرگ معماری
• فضاهای بدون ستون میانی

البته این مزایا با افزایش پیچیدگی اجرا همراه هستند. تراکم آرماتور، حساسیت قالب‌بندی و کنترل دقیق بتن‌ریزی در وافل دوطرفه اهمیت بیشتری پیدا می‌کند.

محدوده دهانه مناسب هر سیستم

انتخاب بین وافل یکطرفه و دوطرفه تا حد زیادی به طول دهانه وابسته است.

نوع سیستم	محدوده دهانه رایج	رفتار سازه‌ای	پیچیدگی اجرا
وافل یکطرفه	تا 8 متر	انتقال بار در یک جهت	متوسط
وافل دوطرفه	حدود 8 تا 12 متر	انتقال بار دوطرفه	بالا

اعداد فوق وابسته به:

• بارگذاری
• ضخامت دال
• ارتفاع تیرچه‌ها
• مقاومت بتن
• آیین‌نامه طراحی

هستند و نباید به‌عنوان مقادیر قطعی در همه پروژه‌ها در نظر گرفته شوند.

مقایسه اجرایی و اقتصادی

از نظر اقتصادی، انتخاب سیستم مناسب به ابعاد پروژه بستگی دارد.

وافـل یکطرفه معمولاً:

• هزینه قالب کمتری دارد
• سرعت اجرای بیشتری دارد
• مصرف میلگرد کمتری ایجاد می‌کند

اما در دهانه‌های بزرگ، ممکن است:

• نیاز به تیرهای عمیق‌تر
• افزایش ضخامت
• افزایش خیز

باعث کاهش صرفه اقتصادی شود.

در مقابل، وافل دوطرفه اگرچه هزینه اجرایی بیشتری دارد، اما در پروژه‌های بزرگ می‌تواند:

• تعداد ستون‌ها را کاهش دهد
• آزادی معماری بیشتری ایجاد کند
• عملکرد سازه‌ای بهتری ارائه دهد

به همین دلیل، در پروژه‌های دهانه بلند معمولاً سیستم دوطرفه انتخاب مهندسی منطقی‌تری محسوب می‌شود.

رفتار سازه‌ای سقف وافل تحت بارگذاری

مهم‌ترین دلیل استفاده از سقف وافل در پروژه‌های مدرن، راندمان بالای سازه‌ای آن نسبت به وزن مصرفی است. برخلاف سقف‌های سنتی که بخش زیادی از بتن صرفاً به‌عنوان بار مرده عمل می‌کند، سیستم وافل تلاش می‌کند بتن را در نواحی مؤثر متمرکز کند تا مقطع با وزن کمتر، سختی و ظرفیت باربری بیشتری داشته باشد.

درک رفتار سازه‌ای سقف وافل برای انتخاب صحیح این سیستم اهمیت بالایی دارد.

رفتار خمشی (Flexural Behavior)

در سقف وافل، تیرچه‌های شبکه‌ای نقش اصلی را در تحمل لنگرهای خمشی ایفا می‌کنند. زمانی که سقف تحت بار ثقلی قرار می‌گیرد، بخش فوقانی دال عمدتاً تحت فشار و بخش پایینی تیرچه‌ها تحت کشش قرار می‌گیرند.

به همین دلیل:

• بتن در ناحیه فشاری استفاده می‌شود
• آرماتورها نیروهای کششی را تحمل می‌کنند
• حذف بتن ناحیه کششی باعث کاهش وزن مرده می‌شود

این رفتار باعث می‌شود سقف وافل نسبت به دال توپر، نسبت مقاومت به وزن بهتری داشته باشد.

در سیستم‌های دوطرفه، توزیع ممان در دو جهت انجام می‌شود و این موضوع تمرکز تنش را کاهش می‌دهد. نتیجه این رفتار:

• کاهش خیز
• کنترل بهتر ترک‌ها
• توزیع یکنواخت‌تر نیرو

است.

توزیع ممان در دال مشبک

در دال‌های مشبک وافل، ممان‌ها از طریق شبکه تیرچه‌ها در سطح سقف توزیع می‌شوند. این شبکه باعث می‌شود سقف به‌جای رفتار موضعی، عملکردی نزدیک به یک صفحه صلب داشته باشد.

در وافل دوطرفه:

• ممان مثبت در مرکز دهانه کنترل می‌شود
• ممان منفی اطراف ستون‌ها اهمیت بالایی پیدا می‌کند
• توزیع نیرو متعادل‌تر انجام می‌شود

این ویژگی به‌خصوص در دهانه‌های بلند اهمیت زیادی دارد؛ زیرا در چنین شرایطی کنترل خیز و ارتعاش به یکی از چالش‌های اصلی طراحی تبدیل می‌شود.

کنترل خیز و ارتعاش

یکی از مهم‌ترین معیارهای طراحی سقف وافل، کنترل تغییر شکل بلندمدت و کوتاه‌مدت است. اگرچه وافل نسبت به وزن خود سختی مناسبی دارد، اما در دهانه‌های بزرگ، کنترل خیز همچنان چالش مهمی محسوب می‌شود.

پارامترهای مؤثر بر خیز سقف شامل موارد زیر است:

پارامتر	تأثیر بر خیز
ارتفاع تیرچه‌ها	کاهش خیز با افزایش ارتفاع
طول دهانه	افزایش شدید خیز در دهانه‌های بلند
فاصله Rib ها	تأثیر مستقیم بر سختی سیستم
مقدار آرماتور	کنترل ترک و تغییر شکل

در برخی پروژه‌های بزرگ، کنترل ارتعاش انسانی نیز اهمیت پیدا می‌کند؛ به‌خصوص در:

• ساختمان‌های اداری
• سالن‌ها
• فضاهای عمومی
• پارکینگ‌ها

زیرا سبک شدن بیش‌ازحد سقف بدون کنترل سختی می‌تواند باعث افزایش ارتعاشات بهره‌برداری شود.

نقش سختی مقطع در عملکرد سازه

یکی از مزیت‌های اصلی سقف وافل، افزایش ممان اینرسی مقطع بدون افزایش قابل‌توجه وزن است. شکل شبکه‌ای تیرچه‌ها باعث می‌شود بخش عمده بتن در فاصله بیشتری از محور خنثی قرار گیرد و همین موضوع سختی خمشی را افزایش می‌دهد.

در عمل، این ویژگی می‌تواند:

• امکان افزایش دهانه
• کاهش تعداد ستون‌ها
• کنترل بهتر خیز
• بهبود عملکرد لرزه‌ای

را فراهم کند.

با این حال، افزایش بیش‌ازحد فاصله شبکه‌ها یا کاهش ضخامت دال می‌تواند این مزیت را تضعیف کند و رفتار سقف را نسبت به ارتعاش و خیز حساس‌تر نماید.

عملکرد دیافراگمی سقف وافل

سقف وافل علاوه بر تحمل بارهای ثقلی، در انتقال نیروهای جانبی نیز نقش مهمی دارد. دال فوقانی به‌عنوان دیافراگم عمل می‌کند و نیروهای ناشی از زلزله یا باد را به سیستم باربر جانبی منتقل می‌نماید.

عملکرد مناسب دیافراگم وابسته به:

• پیوستگی دال
• ضخامت کافی بتن رویه
• جزئیات آرماتورگذاری
• اتصال مناسب به تیرها و دیوارهای برشی

است.

در صورت ضعف در اجرای دال رویه یا وجود بازشوهای بزرگ، سختی دیافراگمی کاهش پیدا می‌کند و این موضوع می‌تواند رفتار لرزه‌ای کل ساختمان را تحت تأثیر قرار دهد.

به همین دلیل، تحلیل سقف وافل نباید فقط به کاهش وزن محدود شود؛ بلکه عملکرد آن به‌عنوان بخشی از سیستم کلی سازه باید به‌صورت جامع بررسی گردد.

ضخامت سقف وافل و مشخصات اجرایی

ضخامت در سقف وافل صرفاً یک عدد ثابت نیست؛ بلکه نتیجه مستقیم طراحی سازه‌ای، دهانه، بارگذاری و کنترل خیز است. برخلاف دال‌های تخت که ضخامت یکنواخت دارند، در سقف وافل با یک سیستم غیرهمگن مواجه هستیم که شامل دال رویه و شبکه تیرچه‌هاست. بنابراین «ضخامت مؤثر» اهمیت بیشتری از ضخامت ظاهری دارد.

ضخامت رایج دال در سقف وافل

در طراحی‌های متداول، ضخامت دال رویه معمولاً در یک بازه مشخص قرار می‌گیرد، اما مقدار دقیق آن وابسته به شرایط پروژه است:

• افزایش بارگذاری → افزایش ضخامت
• افزایش دهانه → افزایش ارتفاع کلی سیستم
• کنترل خیز → نقش تعیین‌کننده در ضخامت

نکته مهم این است که کاهش بیش‌ازحد ضخامت دال رویه می‌تواند باعث:

• کاهش سختی دیافراگم
• افزایش ترک‌های سطحی
• ضعف در انتقال بار بین تیرچه‌ها

شود.

ارتفاع تیرچه‌ها (Rib Height)

ارتفاع تیرچه‌ها یکی از مهم‌ترین پارامترهای طراحی در سقف وافل است. این ارتفاع مستقیماً بر ممان اینرسی مقطع و در نتیجه سختی خمشی سیستم اثر می‌گذارد.

افزایش ارتفاع تیرچه‌ها باعث:

• کاهش خیز
• افزایش ظرفیت دهانه
• بهبود عملکرد لرزه‌ای

اما در مقابل:

• افزایش ارتفاع کل سقف
• محدودیت در ارتفاع مفید طبقات
• افزایش حجم بتن و قالب

را به همراه دارد.

فاصله شبکه‌ها (Grid Spacing)

فاصله بین تیرچه‌ها در سقف وافل یکی از عوامل کلیدی در تعیین رفتار سازه‌ای است.

افزایش فاصله شبکه	نتیجه سازه‌ای
افزایش فاصله	کاهش مصرف بتن ولی کاهش سختی
کاهش فاصله	افزایش سختی و کنترل بهتر خیز

انتخاب فاصله بهینه باید بین دو هدف متضاد تعادل ایجاد کند:

• کاهش هزینه مصالح
• حفظ سختی و کنترل تغییرشکل

میزان مصرف بتن

یکی از مزیت‌های اصلی سقف وافل کاهش مصرف بتن نسبت به دال توپر است. این کاهش به دلیل حذف نواحی غیرسازه‌ای در بخش کششی دال رخ می‌دهد.

با این حال باید توجه داشت:

• کاهش بتن همیشه به معنی کاهش هزینه نهایی نیست
• هزینه قالب و اجرا می‌تواند بخشی از صرفه‌جویی را خنثی کند
• طراحی غیر بهینه ممکن است مصرف بتن را دوباره افزایش دهد

در پروژه‌های بزرگ، کاهش بتن می‌تواند تأثیر قابل توجهی بر:

• وزن کل سازه
• ابعاد ستون‌ها
• ابعاد فونداسیون

داشته باشد.

میزان مصرف میلگرد

مصرف میلگرد در سقف وافل معمولاً به طراحی تیرچه‌ها و کنترل خیز وابسته است. در دهانه‌های بزرگ، برای کنترل تغییرشکل‌ها، معمولاً نیاز به آرماتورگذاری بیشتری وجود دارد.

عوامل مؤثر بر مصرف میلگرد:

• طول دهانه
• بارگذاری زنده و مرده
• شرایط لرزه‌ای
• کیفیت بتن
• سختی سیستم

در برخی موارد، کاهش وزن سقف باعث کاهش نیروهای داخلی می‌شود، اما نیاز به کنترل خیز می‌تواند مصرف میلگرد را افزایش دهد. بنابراین رابطه مستقیمی و ساده بین کاهش وزن و کاهش آرماتور وجود ندارد.

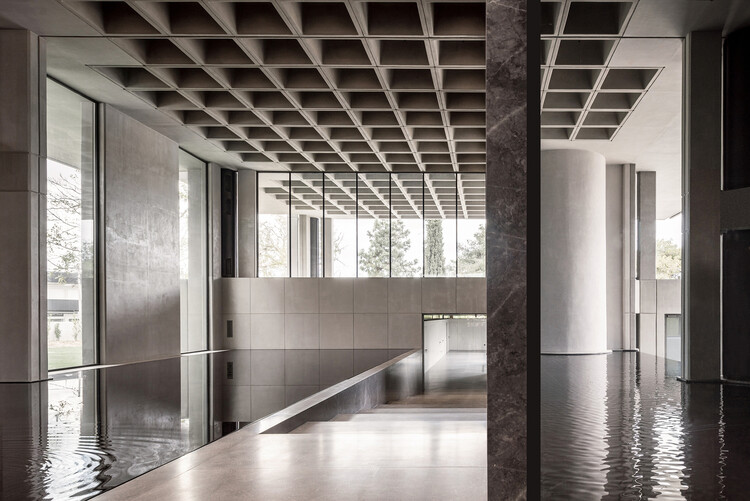

مراحل اجرای سقف وافل

اجرای سقف وافل نسبت به سیستم‌های سنتی حساس‌تر و دقیق‌تر است. کوچک‌ترین خطا در قالب‌بندی یا آرماتورگذاری می‌تواند عملکرد نهایی سقف را تحت تأثیر قرار دهد.

زیرسازی و شمع‌بندی

در اولین مرحله، زیرسازی مناسب برای تحمل وزن بتن تازه و قالب‌ها انجام می‌شود.

نکات کلیدی:

• تراز بودن کامل شمع‌ها
• کنترل خیز اولیه (Pre-camber)
• مقاومت کافی در برابر بار اجرایی
• جلوگیری از نشست موضعی

ضعف در این مرحله می‌تواند باعث:

• تغییر شکل دائمی سقف
• ترک‌های غیرقابل کنترل
• عدم یکنواختی ضخامت بتن

شود.

قالب‌گذاری

در این مرحله قالب‌های وافل به‌صورت منظم در شبکه چیده می‌شوند.

حساس‌ترین بخش‌های این مرحله:

• دقت در فاصله‌گذاری
• حفظ تراز قالب‌ها
• جلوگیری از جابجایی هنگام بتن‌ریزی

هرگونه خطا در چیدمان قالب‌ها مستقیماً به هندسه نهایی سقف منتقل می‌شود.

آرماتوربندی

آرماتوربندی در سقف وافل به دلیل وجود شبکه تیرچه‌ها و فضای محدود پاشنه تیرچه ها پیچیده‌تر از دال‌های معمولی است.

نکات مهم:

• رعایت پوشش بتن (Cover)
• اجرای دقیق آرماتورهای کششی در تیرچه‌ها
• کنترل نواحی اطراف ستون (Punching Zones)
• همپوشانی صحیح میلگردها

بتن‌ریزی

بتن‌ریزی باید به‌صورت یکنواخت و کنترل‌شده انجام شود تا از ایجاد حفره و جداشدگی جلوگیری شود.

نکات اجرایی:

• استفاده از ویبره مناسب
• جلوگیری از تمرکز بتن در یک نقطه
• کنترل روانی بتن
• اجرای مرحله‌ای در دهانه‌های بزرگ

باز کردن قالب‌ها

باز کردن قالب‌ها باید پس از رسیدن بتن به مقاومت کافی انجام شود.

ریسک‌های این مرحله:

• آسیب به لبه‌های بتن
• ایجاد ترک‌های سطحی
• تغییر شکل موضعی در صورت باربرداری زودهنگام

زمان‌بندی صحیح در این مرحله نقش مهمی در دوام نهایی سقف دارد.

مهم‌ترین چالش‌ها و اشتباهات اجرایی در سقف وافل

اجرای سقف وافل اگرچه از نظر سازه‌ای یک سیستم بهینه محسوب می‌شود، اما از نظر اجرایی جزو سیستم‌های حساس و خطاپذیر است. بخش زیادی از مشکلات عملکردی این سقف نه در مرحله طراحی، بلکه در اجرا رخ می‌دهد. به همین دلیل شناخت خطاهای رایج برای کنترل کیفیت نهایی سازه ضروری است.

خطای چیدمان قالب

یکی از پرتکرارترین مشکلات اجرایی، عدم دقت در چیدمان قالب‌های وافل است. این خطا معمولاً در ظاهر ساده به نظر می‌رسد، اما اثرات سازه‌ای جدی دارد.

پیامدهای چیدمان اشتباه:

• تغییر فاصله تیرچه‌ها نسبت به طراحی
• ایجاد تمرکز تنش در برخی نواحی
• افزایش مصرف بتن به‌صورت ناخواسته
• کاهش یکنواختی سختی سقف

در سقف وافل، هندسه شبکه مستقیماً با رفتار سازه‌ای مرتبط است؛ بنابراین حتی خطاهای چند سانتی‌متری می‌توانند در عملکرد نهایی تأثیرگذار باشند.

ضعف در شمع‌بندی و زیرسازی

شمع‌بندی در سقف وافل نقش حیاتی در حفظ هندسه سیستم دارد. هرگونه نشست یا ناپایداری در این مرحله می‌تواند کل سقف را دچار تغییر شکل دائمی کند.

مشکلات رایج:

• استفاده از شمع‌های با ظرفیت نامناسب
• عدم تراز دقیق پایه‌ها
• نشست موضعی زیر بار بتن تازه
• عدم کنترل خیز اولیه

نتیجه این خطاها معمولاً به صورت:

• خیز دائمی (Residual Deflection)
• ترک‌های کششی در دال
• کاهش عمر بهره‌برداری سقف

ظاهر می‌شود.

تراکم نامناسب بتن

یکی از مهم‌ترین عوامل کیفیت در سقف وافل، تراکم صحیح بتن در تمام بخش‌های شبکه است. به دلیل وجود قالب‌های توخالی، دسترسی بتن به برخی نواحی محدودتر از دال‌های معمولی است.

مشکلات ناشی از تراکم ضعیف:

• ایجاد حفره‌های داخلی (Honeycombing)
• کاهش مقاومت موضعی
• ضعف در انتقال نیرو بین Rib ها
• کاهش دوام بتن در بلندمدت

استفاده نادرست از ویبراتور یا عدم دسترسی مناسب به برخی نقاط، این مشکل را تشدید می‌کند.

مشکلات باز کردن قالب

باز کردن قالب‌ها اگر زودتر از زمان استاندارد انجام شود، می‌تواند آسیب‌های جدی به بتن تازه وارد کند.

ریسک‌های اصلی:

• لب‌پریدگی لبه‌های تیرچه‌ها
• ایجاد ترک‌های سطحی
• تغییر شکل موضعی دال
• کاهش کیفیت سطح نهایی سقف

زمان‌بندی برداشت قالب باید بر اساس:

• مقاومت واقعی بتن
• شرایط دمایی
• طول دهانه
• میزان بار وارد شده

انجام شود، نه صرفاً بر اساس زمان تقویمی.

خطاهای آرماتوربندی

آرماتوربندی در سقف وافل به دلیل وجود شبکه تیرچه‌ها و تغییرات هندسی، حساس‌تر از سقف‌های معمولی است.

اشتباهات رایج:

• عدم رعایت کاور بتن
• جابجایی میلگردها هنگام بتن‌ریزی
• اجرای ناقص آرماتورهای منفی در اطراف ستون‌ها
• همپوشانی (Lap Splice) نامناسب

این خطاها می‌توانند باعث:

• کاهش ظرفیت خمشی
• افزایش ترک‌های سازه‌ای
• ضعف در نواحی بحرانی

شوند.

مشکلات هماهنگی تأسیسات (MEP)

یکی از چالش‌های کمتر دیده‌شده در سقف وافل، هماهنگی با تأسیسات مکانیکی و برقی است. وجود شبکه‌های منظم زیر سقف، عبور تأسیسات را در برخی موارد محدود می‌کند.

چالش‌ها:

• محدودیت در عبور داکت‌ها
• تداخل با شبکه تیرچه‌ها
• نیاز به تغییر مسیر تأسیسات
• کاهش فضای مفید سقف کاذب

در پروژه‌های حرفه‌ای، این موضوع باید از مرحله طراحی معماری در نظر گرفته شود.

تحلیل اقتصادی سقف وافل

یکی از مهم‌ترین دلایل استفاده از سقف وافل، پتانسیل اقتصادی آن در پروژه‌های متوسط تا بزرگ است. اما این صرفه‌جویی همیشه قطعی نیست و به عوامل مختلفی وابسته است. تحلیل اقتصادی این سیستم باید فراتر از «کاهش بتن» بررسی شود.

هزینه اولیه اجرا

هزینه اولیه سقف وافل معمولاً شامل موارد زیر است:

• قالب‌های وافل (سرمایه اولیه)
• آرماتوربندی
• بتن‌ریزی
• نیروی انسانی متخصص

در مقایسه با سقف‌های سنتی، هزینه اولیه ممکن است بالاتر به نظر برسد، اما این موضوع باید در چرخه کامل پروژه تحلیل شود.

هزینه قالب‌ها

یکی از عوامل تعیین‌کننده در اقتصاد سقف وافل، هزینه قالب است. قالب‌ها معمولاً چندبار مصرف هستند و در پروژه‌های تکرارشونده اقتصادی‌تر می‌شوند.

نکات مهم:

• در پروژه‌های کوچک، هزینه قالب توجیه اقتصادی ندارد
• در پروژه‌های بزرگ، قالب‌ها چندین بار استفاده می‌شوند
• کیفیت قالب مستقیماً بر سرعت اجرا اثر دارد

اثر تعداد طبقات بر اقتصاد پروژه

یکی از مهم‌ترین فاکتورهای اقتصادی در سقف وافل، تعداد طبقات ساختمان است.

• پروژه‌های کم‌طبقه → صرفه اقتصادی کمتر
• پروژه‌های میان‌مرتبه → نقطه بهینه اقتصادی
• پروژه‌های بلندمرتبه → بیشترین صرفه‌جویی

دلیل این موضوع، سرشکن شدن هزینه قالب و کاهش وزن کل سازه در طبقات متعدد است.

کاهش مصرف بتن و میلگرد

از نظر تئوریک، سقف وافل باعث کاهش مصرف بتن نسبت به دال توپر می‌شود. اما این کاهش به عوامل زیر وابسته است:

• طراحی بهینه شبکه
• بارگذاری واقعی پروژه
• ضخامت دال
• ارتفاع تیرچه‌ها

در برخی پروژه‌ها، کاهش بتن می‌تواند منجر به کاهش بار ستون‌ها و فونداسیون نیز شود که اثر اقتصادی آن بسیار قابل توجه است.

اثر بر ابعاد ستون و فونداسیون

کاهش وزن سقف در سیستم وافل می‌تواند به‌صورت غیرمستقیم باعث کاهش ابعاد اعضای پایین‌دست شود:

• کاهش نیروی محوری ستون‌ها
• کاهش ابعاد فونداسیون
• کاهش آرماتور مصرفی در سازه اصلی

این بخش معمولاً در تحلیل‌های سطحی نادیده گرفته می‌شود، اما در پروژه‌های بزرگ، سهم قابل توجهی در اقتصاد کل پروژه دارد.

هزینه نیروی انسانی و تخصص اجرا

یکی از هزینه‌های پنهان در سقف وافل، نیاز به نیروی اجرایی متخصص است.

چالش‌ها:

• نیاز به دقت بالا در قالب‌بندی
• کنترل مستمر کیفیت اجرا
• زمان‌بندی دقیق بتن‌ریزی

در صورت ضعف تیم اجرایی، هزینه‌های ناشی از اصلاح خطاها می‌تواند صرفه‌جویی اولیه را کاملاً از بین ببرد.

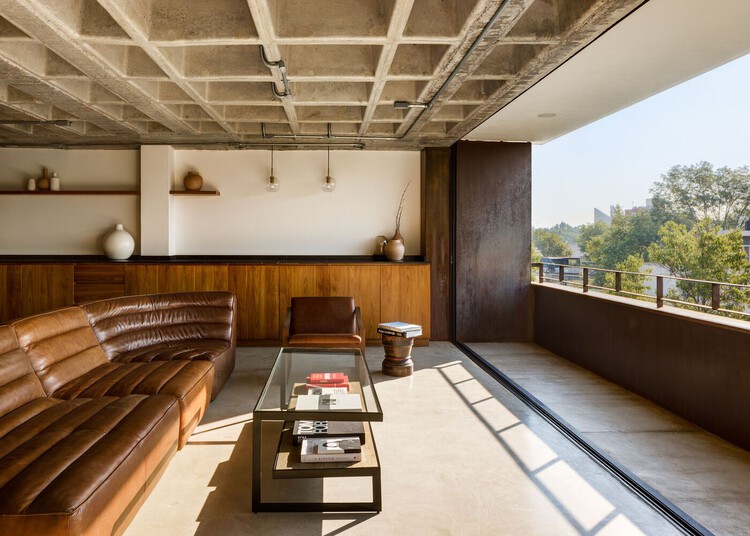

مزایا و معایب سقف وافل

سقف وافل از نظر مهندسی یک سیستم «بهینه‌سازی وزن–سختی» محسوب می‌شود؛ یعنی تلاش می‌کند با کمترین مصالح، بیشترین سختی خمشی و ظرفیت باربری را ایجاد کند. اما این بهینه‌سازی همیشه بدون هزینه نیست و در کنار مزایا، محدودیت‌های جدی نیز دارد.

مزایای سقف وافل

1. کاهش وزن مرده سازه

یکی از مهم‌ترین مزایای سقف وافل، حذف بتن غیرسازه‌ای در ناحیه کششی است. این موضوع باعث کاهش وزن کلی ساختمان می‌شود و در نتیجه:

• کاهش نیروی زلزله
• کاهش ابعاد ستون‌ها
• کاهش بار فونداسیون

را به همراه دارد.

2. امکان اجرای دهانه‌های بزرگ‌تر

به دلیل افزایش ممان اینرسی مقطع، سقف وافل نسبت به دال تخت توانایی بیشتری در پوشش دهانه‌های متوسط تا بلند دارد. این ویژگی در پروژه‌های زیر بسیار مهم است:

• پارکینگ‌های طبقاتی
• سالن‌های بدون ستون میانی
• فضاهای تجاری و اداری باز

3. بهبود عملکرد سازه‌ای نسبت به وزن

سقف وافل از نظر نسبت «مقاومت به وزن» عملکرد بهتری نسبت به بسیاری از سیستم‌های سنتی دارد. این یعنی با مصالح کمتر، سختی بیشتری تولید می‌کند.

4. عملکرد مناسب در توزیع بار

به‌خصوص در سیستم دوطرفه، بارها در دو جهت توزیع شده و تمرکز تنش کاهش می‌یابد. این موضوع باعث:

• کاهش خیز
• کاهش ترک‌های موضعی
• افزایش یکنواختی عملکرد سقف

می‌شود.

5. انعطاف‌پذیری معماری در دهانه‌های بزرگ

حذف تیرهای میانی در بسیاری از موارد باعث ایجاد فضاهای بازتر و انعطاف‌پذیرتر در طراحی معماری می‌شود.

معایب سقف وافل

1. حساسیت بالا در اجرا

سقف وافل نسبت به خطاهای اجرایی بسیار حساس است. کوچک‌ترین خطا در قالب‌بندی یا تراز می‌تواند عملکرد کل سقف را تحت تأثیر قرار دهد.

2. هزینه قالب و تجهیزات اولیه

قالب‌های وافل نیاز به سرمایه اولیه دارند و در پروژه‌های کوچک معمولاً توجیه اقتصادی ندارند.

3. پیچیدگی آرماتوربندی

به دلیل وجود شبکه تیرچه‌ها، اجرای آرماتوربندی نسبت به سقف‌های ساده پیچیده‌تر است و نیاز به نیروی متخصص دارد.

4. محدودیت در پروژه‌های کوچک

در دهانه‌های کوتاه، مزیت سازه‌ای وافل به حدی نیست که هزینه و پیچیدگی اجرا را توجیه کند.

5. محدودیت‌های تأسیساتی (MEP)

عبور تأسیسات در زیر سقف وافل ممکن است با محدودیت مواجه شود، به‌خصوص در شبکه‌های متراکم‌تر.

چه پروژه‌هایی برای سقف وافل مناسب نیستند؟

انتخاب سقف وافل همیشه انتخاب بهینه نیست. در برخی پروژه‌ها استفاده از این سیستم می‌تواند حتی باعث افزایش هزینه و پیچیدگی شود.

1. پروژه‌های با دهانه کوتاه

اگر دهانه‌ها کوچک باشند (مثلاً کمتر از حدود ۶ تا ۸ متر)، استفاده از سقف وافل معمولاً توجیه فنی و اقتصادی ندارد.

2. ساختمان‌های کم‌طبقه کوچک

در ساختمان‌های کوچک مسکونی یا اداری:

• هزینه قالب توجیه ندارد
• مزیت کاهش وزن محسوس نیست
• سیستم‌های ساده‌تر اقتصادی‌تر هستند

3. پروژه‌های با زمان اجرای بسیار محدود

سقف وافل به دلیل حساسیت اجرایی ممکن است سرعت پروژه را کاهش دهد، به‌خصوص در پروژه‌هایی که زمان عامل بحرانی است.

4. پروژه‌های فاقد تیم اجرایی متخصص

در صورت نبود نیروی اجرایی ماهر:

• احتمال خطا بالا می‌رود
• کیفیت نهایی کاهش می‌یابد
• هزینه اصلاحات افزایش پیدا می‌کند

5. پروژه‌های با محدودیت ارتفاع طبقه

به دلیل وجود ارتفاع تیرچه‌ها، سقف وافل می‌تواند ارتفاع مفید طبقه را کاهش دهد و در پروژه‌های با محدودیت ارتفاع، مشکل ایجاد کند.

تحلیل تصمیم‌گیری: آیا سقف وافل انتخاب درستی است؟

برای انتخاب صحیح سقف وافل باید سه دیدگاه هم‌زمان بررسی شود:

1. دیدگاه سازه‌ای

اگر هدف:

• کاهش وزن
• افزایش دهانه
• بهبود رفتار خمشی

باشد، سقف وافل گزینه بسیار مناسبی است.

2. دیدگاه اجرایی

اگر پروژه:

• زمان محدود دارد
• تیم اجرایی ضعیف است

احتمالاً سیستم‌های ساده‌تر انتخاب بهتری هستند.

3. دیدگاه اقتصادی

سقف وافل زمانی اقتصادی است که:

• دهانه‌ها متوسط تا بلند باشند
• تعداد طبقات زیاد باشد
• قالب چندین بار استفاده شود

جمع‌بندی تصمیم‌محور

سقف وافل یک سیستم «پیشرفته اما حساس» است. این سیستم زمانی بهترین عملکرد را دارد که:

• طراحی سازه‌ای دقیق باشد
• اجرای حرفه‌ای انجام شود
• پروژه در مقیاس متوسط تا بزرگ باشد

در غیر این صورت، ممکن است پیچیدگی آن از مزایایش بیشتر شود.

مقایسه سقف وافل با سایر سیستم‌های سقف

انتخاب نوع سقف در پروژه‌های ساختمانی یک تصمیم صرفاً اجرایی نیست، بلکه مستقیماً بر اقتصاد پروژه، رفتار لرزه‌ای، سرعت ساخت و حتی معماری اثر می‌گذارد. سقف وافل در این میان یکی از گزینه‌های بهینه برای دهانه‌های متوسط تا بلند محسوب می‌شود، اما در همه شرایط بهترین انتخاب نیست. برای تصمیم‌گیری صحیح، باید آن را در کنار سایر سیستم‌ها تحلیل کرد.

1. سقف وافل vs تیرچه بلوک

سقف تیرچه بلوک یکی از رایج‌ترین سیستم‌های ساختمانی در ایران است و بیشتر در پروژه‌های مسکونی کوچک استفاده می‌شود.

تفاوت‌های کلیدی:

• رفتار سازه‌ای:
  وافل → دوطرفه و سخت‌تر
  تیرچه بلوک → عمدتاً یکطرفه
• دهانه قابل پوشش:
  وافل → متوسط تا بلند
  تیرچه بلوک → کوتاه تا متوسط
• وزن سازه:
  وافل → سبک‌تر در دهانه‌های بزرگ
  تیرچه بلوک → مناسب دهانه‌های کوچک
• هزینه اجرا:
  تیرچه بلوک در پروژه‌های کوچک اقتصادی‌تر است

جمع‌بندی:

در پروژه‌های کوچک تیرچه بلوک منطقی‌تر است، اما در دهانه‌های بزرگ وافل برتری واضح دارد.

2. سقف وافل vs یوبوت

سیستم یوبوت یکی از رقبای مستقیم سقف وافل در پروژه‌های میان‌مرتبه و بلندمرتبه است.

تفاوت‌های کلیدی:

• نوع سیستم:
  وافل → مشبک با تیرچه‌های متعامد
  یوبوت → دال مجوف با بلوک‌های توخالی
• سختی خمشی:
  وافل معمولاً سختی بالاتری ایجاد می‌کند
• مصرف بتن:
  هر دو کاهش مصرف دارند، اما الگوی توزیع متفاوت است
• اجرای قالب:
  وافل → وابسته به قالب‌های مدولار
  یوبوت → وابسته به قالب‌های ماندگار

جمع‌بندی:

یوبوت در پروژه‌های تکرارشونده عملکرد خوبی دارد، اما وافل در دهانه‌های خاص و معماری بازتر انعطاف بیشتری دارد.

3. سقف وافل vs کوبیاکس

کوبیاکس نیز مانند یوبوت یک سیستم دال مجوف است، اما رفتار آن کمی متفاوت است.

تفاوت‌های کلیدی:

• وزن مرده: هر دو کاهش وزن دارند
• رفتار سازه‌ای: وافل سختی موضعی بیشتری ایجاد می‌کند
• اجرای تخصصی: هر دو نیازمند تیم اجرایی حرفه‌ای هستند
• پیوستگی دیافراگم: در وافل معمولاً قابل کنترل‌تر است

جمع‌بندی:

کوبیاکس برای کاهش وزن یکنواخت مناسب است، اما وافل برای دهانه‌های معماری خاص عملکرد بهتری دارد.

4. سقف وافل vs عرشه فولادی

عرشه فولادی بیشتر در سازه‌های فلزی استفاده می‌شود و رفتار کاملاً متفاوتی نسبت به وافل دارد.

تفاوت‌های کلیدی:

• جنس سیستم:
  وافل → بتن‌آرمه
  عرشه فولادی → ترکیب فولاد و بتن
• سرعت اجرا:
  عرشه فولادی بسیار سریع‌تر است
• دهانه:
  وافل مناسب دهانه‌های بزرگ‌تر در بتن
  عرشه فولادی مناسب سازه‌های سبک فولادی
• رفتار لرزه‌ای:
  وابسته به سیستم کلی سازه

جمع‌بندی:

در پروژه‌های فولادی سریع، عرشه فولادی انتخاب اول است، اما در سازه‌های بتنی دهانه‌بلند، وافل مزیت دارد.

مقایسه سقف وافل و اینتل دک (Intel Deck)

یکی از مهم‌ترین مقایسه‌های تصمیم‌گیری در پروژه‌های مدرن، انتخاب بین سقف وافل و سیستم اینتل دک است. این دو سیستم از نظر هدف طراحی (کاهش وزن و افزایش بهره‌وری سازه) شباهت دارند، اما از نظر عملکرد تفاوت‌های مهمی دارند.

تفاوت رفتاری سازه‌ای

• سقف وافل:
  سیستم مشبک با رفتار دوطرفه و سختی بالا در دهانه‌های بزرگ
• اینتل دک:
  اینتل دک سیستم مدرن‌تر با تمرکز بر بهینه‌سازی مصالح و سرعت اجرا

در عمل:

• وافل → سختی بیشتر در دهانه‌های بزرگ
• اینتل دک → رفتار یکنواخت‌تر در پروژه‌های مدولار

سرعت اجرا

• وافل → نیازمند قالب‌بندی دقیق و زمان‌بر
• اینتل دک → اجرای سریع‌تر و ساده‌تر در بسیاری از پروژه‌ها

هزینه اجرا

• وافل → اقتصادی در پروژه‌های بزرگ و تکرارشونده
• اینتل دک → اقتصادی در پروژه‌های با زمان محدود و ساخت سریع

محدودیت‌ها

• وافل:
  • حساس به اجرا
  • نیازمند قالب
  • پیچیدگی آرماتوربندی
• اینتل دک:
  • محدودیت در برخی دهانه‌های خاص
  • وابسته به سیستم تولیدی مشخص

سوالات متداول درباره سقف وافل

سقف وافل چیست؟

سقف وافل یک سیستم دال مشبک بتن‌آرمه است که با حذف بتن غیرسازه‌ای در ناحیه کششی، وزن مرده را کاهش داده و سختی خمشی را افزایش می‌دهد.

آیا سقف وافل برای زلزله مناسب است؟

بله، در صورت طراحی صحیح به دلیل کاهش وزن مرده عملکرد لرزه‌ای مناسبی دارد، اما نیازمند کنترل دقیق سختی و دیافراگم است.

سقف وافل بهتر است یا تیرچه بلوک؟

در دهانه‌های کوچک تیرچه بلوک اقتصادی‌تر است، اما در دهانه‌های متوسط تا بلند سقف وافل عملکرد سازه‌ای بهتری دارد.

مهم‌ترین عیب سقف وافل چیست؟

حساسیت بالا در اجرا و نیاز به قالب‌بندی دقیق مهم‌ترین چالش این سیستم است.

تفاوت سقف وافل و اینتل دک چیست؟

وافل سیستم مشبک با سختی بالاتر است، در حالی که اینتل دک بیشتر بر بهینه‌سازی مصالح تمرکز دارد.

جمع‌بندی نهایی

سقف وافل یک سیستم سازه‌ای پیشرفته است که در صورت طراحی و اجرای صحیح می‌تواند یکی از گزینه های مناسب برای دهانه‌های متوسط تا بلند باشد. با این حال، این سیستم همیشه انتخاب اول نیست و باید بر اساس:

• نوع پروژه
• دهانه‌ها
• زمان اجرا
• هزینه
• تیم اجرایی

تصمیم‌گیری شود.

در نهایت، ارزش واقعی سقف وافل زمانی مشخص می‌شود که نه به‌عنوان یک «سیستم بهتر»، بلکه به‌عنوان یک «سیستم مناسب در شرایط درست» انتخاب شود.
