آیا سقف عرشه فولادی انتخاب درستی برای پروژه شماست؟

سقف عرشه فولادی زمانی انتخاب هوشمندانه‌ای است که سرعت اجرا، کاهش وزن مرده سازه و عملکرد مرکب فولاد و بتن برای پروژه اهمیت بالایی داشته باشد. با این حال، این سیستم در همه پروژه‌ها بهترین گزینه نیست و تصمیم‌گیری درباره آن باید بر اساس دهانه، نوع اسکلت، شرایط لرزه‌ای و تحلیل اقتصادی کل سازه انجام شود.

در پروژه‌های با اسکلت فولادی، این سیستم به دلیل تشکیل مقطع مرکب میان تیر فولادی و بتن رویه، می‌تواند سختی خمشی سقف را افزایش دهد و وزن مرده را نسبت به برخی سیستم‌های سنتی تا حدود 15 تا 25 درصد کاهش دهد. این کاهش وزن مستقیماً بر برش پایه زلزله و ابعاد فونداسیون اثر می‌گذارد. در ساختمان‌های میان‌مرتبه با دهانه‌های حدود 3 تا 4 متر، معمولاً بدون نیاز به شمع‌بندی قابل اجراست و سرعت پیشرفت طبقات را بالا می‌برد.

اما در دهانه‌های بلندتر یا پروژه‌هایی که کنترل خیز بلندمدت اهمیت ویژه دارد، انتخاب ضخامت ورق و بتن نیازمند طراحی دقیق است. اگر این موضوع در فاز طراحی به‌درستی بررسی نشود، ممکن است خیز بهره‌برداری از حدود مجاز آیین‌نامه‌ای فراتر رود. همچنین در اسکلت‌های بتنی، مزیت مرکب شدن تیر و دال به اندازه اسکلت فولادی قابل بهره‌برداری نیست و باید مقایسه اقتصادی جداگانه انجام شود.

از نظر اجرایی، نیاز به دستگاه جوش گل‌میخ و نیروی متخصص یکی از عوامل تعیین‌کننده است. کیفیت اتصال برشگیرها مستقیماً بر عملکرد خمشی و برشی سقف اثر می‌گذارد. در پروژه‌هایی که کنترل کیفی دقیق امکان‌پذیر نیست، ریسک عملکرد ناقص اتصال مرکب افزایش می‌یابد.

در سال‌های اخیر، سیستم‌های جایگزین مانند سقف اینتل دک نیز وارد بازار شده‌اند که رویکرد متفاوتی در مکانیزم باربری دارند. مقایسه این سیستم‌ها باید بر پایه رفتار سازه‌ای، وزن، پیچیدگی اجرا و تحلیل هزینه چرخه ساخت انجام شود، نه صرفاً بر اساس قیمت اولیه هر متر مربع.

سقف عرشه فولادی چیست و چگونه به عنوان یک دال مرکب عمل می‌کند؟

سقف عرشه فولادی یک سیستم دال مرکب است که در آن ورق فولادی ذوزنقه‌ای به عنوان قالب ماندگار و عضو کششی عمل می‌کند و بتن رویه نقش عضو فشاری را بر عهده می‌گیرد. در صورت اجرای صحیح برشگیرها، تیر فولادی و دال بتن به صورت یک مقطع واحد رفتار می‌کنند و سختی خمشی افزایش می‌یابد.

برخلاف دال بتنی معمولی که تمام تنش‌های کششی و فشاری در بتن توزیع می‌شود، در این سیستم تنش‌های کششی عمدتاً توسط ورق فولادی تحمل می‌شود. همین ویژگی باعث کاهش ضخامت بتن و کاهش وزن مرده می‌شود.

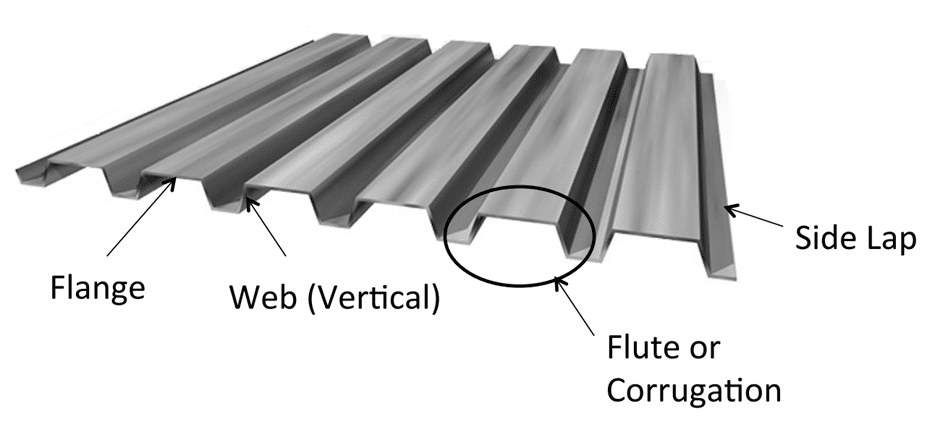

اجزای اصلی سیستم

1. ورق فولادی گالوانیزه ذوزنقه‌ای

این ورق‌ها معمولاً با ضخامت 0.8 تا 1.25 میلی‌متر تولید می‌شوند و دارای آج یا برجستگی‌هایی برای درگیری مکانیکی با بتن هستند. ارتفاع گام ذوزنقه‌ها معمولاً بین 5 تا 7.5 سانتی‌متر است. این ورق در مرحله بتن‌ریزی نقش قالب را دارد و پس از گیرش بتن به عنوان آرماتور کششی عمل می‌کند.

2. گل‌میخ برشگیر

گل‌میخ‌ها به تیر فولادی جوش داده می‌شوند و وظیفه انتقال برش افقی بین تیر و دال را بر عهده دارند. بدون این اتصال، رفتار مرکب شکل نمی‌گیرد و تیر و دال جداگانه عمل می‌کنند. ظرفیت برشی هر گل‌میخ تابع قطر، ارتفاع و مقاومت بتن اطراف آن است.

3. بتن رویه

ضخامت بتن روی ورق معمولاً بین 5 تا 7 سانتی‌متر بالای تاج ورق در نظر گرفته می‌شود. مقاومت فشاری بتن اغلب در محدوده 25 تا 35 مگاپاسکال انتخاب می‌شود. این بتن عضو فشاری مقطع مرکب است.

4. آرماتور حرارتی یا مش فولادی

برای کنترل ترک‌های ناشی از جمع‌شدگی و حرارت، از شبکه میلگرد یا مش فولادی استفاده می‌شود. این آرماتور معمولاً نقش سازه‌ای اصلی در خمش ندارد مگر در طراحی‌های خاص.

مکانیزم انتقال بار در مقطع مرکب فولاد و بتن

عملکرد این سیستم بر سه مرحله باربری استوار است:

1. انتقال بار گسترده کف به دال بتن

2. انتقال تنش‌های فشاری به بتن و تنش‌های کششی به ورق فولادی

3. انتقال برش افقی از طریق گل‌میخ به تیر فولادی

در خمش مثبت، بتن در ناحیه فوقانی تحت فشار قرار می‌گیرد و ورق فولادی در ناحیه کششی فعال می‌شود. اگر اتصال برشی به اندازه کافی تأمین شده باشد، لغزش نسبی میان تیر و دال رخ نمی‌دهد و سیستم به صورت یک مقطع مرکب با ممان اینرسی بزرگ‌تر عمل می‌کند.

افزایش ممان اینرسی باعث کاهش خیز نسبت به حالتی می‌شود که تیر فولادی به تنهایی بار را تحمل کند. این موضوع در دهانه‌های 3 تا 4 متر به خوبی قابل مشاهده است و در صورت طراحی صحیح، می‌تواند خیز بهره‌برداری را در محدوده مجاز نگه دارد.

نکته مهم این است که اگر تعداد یا کیفیت گل‌میخ‌ها کافی نباشد، رفتار مرکب ناقص ایجاد می‌شود و ظرفیت خمشی واقعی کمتر از مقدار محاسباتی خواهد بود. بنابراین کنترل اجرایی در این سیستم نقش تعیین‌کننده دارد.

تحلیل رفتار سازه‌ای سقف عرشه فولادی

رفتار سازه‌ای سقف عرشه فولادی تابع سه عامل اصلی است: ظرفیت خمشی مقطع مرکب، کنترل برش و لغزش اتصال، و محدودیت خیز بهره‌برداری. هرگونه تصمیم درباره انتخاب این سیستم بدون تحلیل این سه مؤلفه، ناقص خواهد بود.

ظرفیت خمشی و برشی مقطع مرکب

در خمش مثبت، بتن در ناحیه فشاری و ورق فولادی در ناحیه کششی فعال می‌شود. اگر اتصال برشی کامل برقرار باشد، محور خنثی به داخل بتن منتقل می‌شود و ممان مقاوم مقطع نسبت به تیر فولادی تنها افزایش می‌یابد.

ظرفیت خمشی نهایی تابع این پارامترهاست:

• ضخامت و مقاومت ورق فولادی

• مقاومت فشاری بتن

• ارتفاع مؤثر دال

• تعداد و آرایش گل‌میخ‌ها

در طراحی‌های رایج با بتن C25 تا C30 و ورق 1 میلی‌متر، برای دهانه حدود 3 تا 3.5 متر، سیستم قادر به تحمل بارهای متعارف مسکونی در محدوده 200 تا 300 کیلوگرم بر متر مربع بار زنده است، مشروط بر آنکه اتصال برشی کامل تأمین شده باشد.

از نظر برشی، دو کنترل مهم وجود دارد:

1. ظرفیت برشی گل‌میخ‌ها

2. برش پانچ موضعی در اطراف تکیه‌گاه‌ها

در صورت کمبود برشگیر، لغزش نسبی رخ می‌دهد و ظرفیت خمشی کاهش می‌یابد. بنابراین طراحی گل‌میخ صرفاً یک جزئیات اجرایی نیست، بلکه بخش اصلی طراحی سازه‌ای است.

کنترل خیز و معیارهای آیین‌نامه‌ای

در بسیاری از پروژه‌ها، کنترل خیز عامل تعیین‌کننده انتخاب این سیستم است. آیین‌نامه‌ها معمولاً خیز آنی را در حدود L/360 و خیز نهایی را در حدود L/480 محدود می‌کنند.

در دهانه 4 متر، حد مجاز خیز آنی تقریباً 11 میلی‌متر خواهد بود. اگر ضخامت ورق یا بتن کافی نباشد، خیز بهره‌برداری ممکن است از این مقدار فراتر رود، حتی اگر مقاومت نهایی تأمین شده باشد.

عوامل مؤثر بر خیز:

• افزایش دهانه

• کاهش ضخامت ورق

• بتن با مدول الاستیسیته پایین

• بارگذاری طولانی‌مدت و خزش بتن

نکته مهم این است که در دهانه‌های بیش از 4 متر، معمولاً نیاز به شمع‌بندی موقت یا افزایش ضخامت ورق وجود دارد تا خیز کنترل شود. بنابراین تصور اجرای بدون شمع در همه پروژه‌ها دقیق نیست و باید مبتنی بر محاسبه باشد.

عملکرد لرزه‌ای و نقش دیافراگم صلب

یکی از مزایای این سیستم در سازه‌های فولادی، تشکیل دیافراگم نسبتاً صلب در تراز طبقات است. دال بتن مسلح روی ورق، در صورت اتصال مناسب به تیرها، می‌تواند نیروهای جانبی ناشی از زلزله را به قاب‌های باربر جانبی منتقل کند.

کاهش وزن مرده نسبت به برخی سیستم‌های سنتی، موجب کاهش جرم لرزه‌ای و در نتیجه کاهش برش پایه می‌شود. این کاهش می‌تواند در حدود 10 تا 20 درصد بسته به نوع جایگزین متفاوت باشد.

با این حال، عملکرد لرزه‌ای مناسب منوط به موارد زیر است:

• تأمین اتصال کافی بین دال و تیر

• پیوستگی مناسب مش حرارتی

• اجرای صحیح درزهای اجرایی

در صورت ضعف اتصال برشی، دیافراگم عملکرد صلب خود را از دست می‌دهد و توزیع نیروهای جانبی بین قاب‌ها مختل می‌شود.

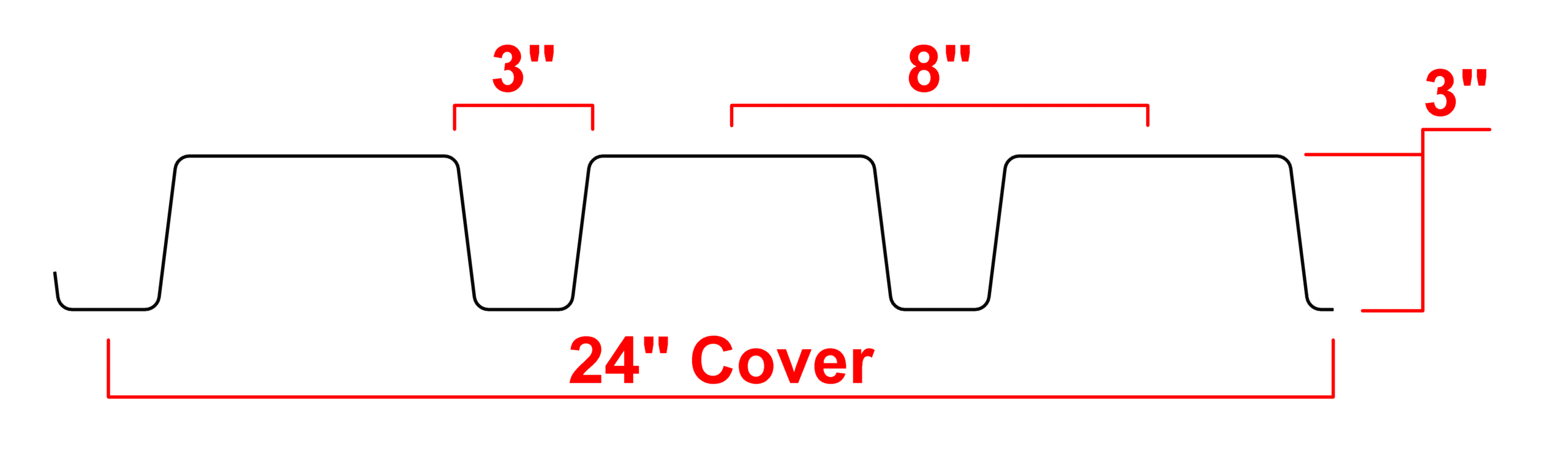

دهانه مجاز، ضخامت و مشخصات فنی سقف عرشه فولادی

در اغلب پروژه‌ها، سؤال اصلی این است که این سیستم تا چه دهانه‌ای بدون شمع‌بندی قابل اجراست و چه ضخامت ورق و بتن باید انتخاب شود. پاسخ به این سؤال کاملاً وابسته به بارگذاری، نوع کاربری و کیفیت طراحی اتصال برشی است، اما می‌توان بازه‌های متعارف اجرایی را مشخص کرد.

به طور تجربی در پروژه‌های متعارف مسکونی و اداری با بار زنده 200 تا 300 کیلوگرم بر متر مربع:

• دهانه‌های حدود 2.5 تا 3.5 متر معمولاً بدون شمع‌بندی قابل اجرا هستند.

• در دهانه‌های 3.5 تا 4 متر نیاز به بررسی دقیق خیز وجود دارد.

• برای دهانه‌های بیش از 4 متر اغلب افزایش ضخامت ورق یا شمع‌بندی موقت توصیه می‌شود.

نکته مهم این است که معیار کنترل‌کننده در بسیاری از موارد، خیز آنی و بلندمدت است نه مقاومت نهایی.

ضخامت ورق فولادی و تأثیر آن بر ظرفیت

ورق‌های رایج در بازار معمولاً در ضخامت‌های زیر تولید می‌شوند:

• 0.8 میلی‌متر

• 0.9 میلی‌متر

• 1 میلی‌متر

• 1.2 یا 1.25 میلی‌متر

افزایش ضخامت ورق باعث:

• افزایش ظرفیت کششی ناحیه پایین مقطع

• افزایش سختی خمشی

• کاهش خیز

• افزایش وزن مرده و هزینه مصالح

در دهانه‌های نزدیک به 4 متر، استفاده از ورق‌های کمتر از 1 میلی‌متر معمولاً منجر به افزایش خیز می‌شود، مگر آنکه شمع‌بندی موقت در نظر گرفته شود.

ضخامت بتن رویه و الزامات اجرایی

ضخامت بتن بالای تاج ورق معمولاً بین 5 تا 7 سانتی‌متر در نظر گرفته می‌شود. این ضخامت باید به گونه‌ای انتخاب شود که:

• ناحیه فشاری کافی برای خمش مثبت فراهم شود

• پوشش مناسب برای مش حرارتی تأمین گردد

• مقاومت در برابر آتش بهبود یابد

کاهش بیش از حد ضخامت بتن ممکن است مقاومت فشاری مؤثر را کاهش دهد و محور خنثی را پایین بیاورد که در نتیجه ظرفیت خمشی کاهش می‌یابد.

تحلیل اقتصادی سقف عرشه فولادی در مقایسه با سایر سیستم‌ها

تصمیم درباره انتخاب سقف عرشه فولادی معمولاً در نهایت به تحلیل اقتصادی ختم می‌شود. اما بررسی اقتصادی نباید صرفاً بر اساس قیمت هر متر مربع اجرا انجام شود، بلکه باید تأثیر آن بر وزن سازه، مصرف فولاد اسکلت، ابعاد فونداسیون و سرعت ساخت نیز ارزیابی شود.

هزینه مستقیم اجرا در هر متر مربع

هزینه مستقیم این سیستم شامل موارد زیر است:

• ورق فولادی گالوانیزه

• گل‌میخ و عملیات جوشکاری

• بتن و مش حرارتی

• نیروی متخصص نصب

در بسیاری از پروژه‌های شهری، هزینه اولیه اجرای سقف عرشه فولادی ممکن است کمی بالاتر از سیستم‌های سنتی مانند تیرچه بلوک باشد. اما این مقایسه اگر بدون در نظر گرفتن کاهش وزن سازه انجام شود، ناقص خواهد بود.

تأثیر کاهش وزن بر اسکلت و فونداسیون

وزن مرده سقف عرشه فولادی معمولاً در بازه 220 تا 280 کیلوگرم بر متر مربع قرار می‌گیرد. در حالی که برخی سیستم‌های سنتی می‌توانند به 300 تا 350 کیلوگرم بر متر مربع برسند.

کاهش وزن مرده به معنی:

• کاهش نیروی زلزله وارد بر سازه

• امکان کاهش سایز تیرها و ستون‌ها

• کاهش ابعاد و آرماتور فونداسیون

در پروژه‌های چند طبقه، این کاهش وزن می‌تواند اثر تجمعی قابل توجهی داشته باشد. در برخی موارد، صرفه‌جویی در فولاد اسکلت بخشی از هزینه اولیه سقف را جبران می‌کند.

سرعت اجرا و تأثیر بر خواب سرمایه

یکی از مزایای مهم این سیستم، سرعت اجرای بالاتر نسبت به بسیاری از سقف‌های سنتی است. ورق‌ها به سرعت پهن می‌شوند و پس از نصب گل‌میخ، بتن‌ریزی انجام می‌شود. عدم نیاز به قالب‌بندی گسترده و حذف قالب‌های زیرین در دهانه‌های کوتاه، زمان اجرای هر طبقه را کاهش می‌دهد.

کاهش زمان ساخت می‌تواند:

• هزینه تجهیز کارگاه را کاهش دهد

• زمان بازگشت سرمایه را کوتاه کند

• هزینه‌های مالی پروژه را کاهش دهد

در پروژه‌های انبوه‌سازی یا پروژه‌هایی با محدودیت زمانی، این عامل می‌تواند تعیین‌کننده باشد.

تحلیل اقتصادی در چه شرایطی به نفع این سیستم است؟

سقف عرشه فولادی از نظر اقتصادی منطقی‌تر است زمانی که:

• پروژه دارای اسکلت فولادی باشد

• تعداد طبقات متوسط تا زیاد باشد

• زمان ساخت محدود باشد

• کاهش وزن سازه منجر به کاهش محسوس مقاطع فولادی شود

در مقابل، در پروژه‌های کوچک با دهانه‌های کوتاه و بدون محدودیت زمانی، ممکن است اختلاف هزینه اولیه اهمیت بیشتری پیدا کند و نیاز به مقایسه دقیق‌تر وجود داشته باشد.

پیچیدگی اجرایی و ریسک‌های فنی سقف عرشه فولادی

سقف عرشه فولادی اگرچه از نظر سرعت اجرا مزیت دارد، اما به شدت وابسته به دقت اجرایی است. برخلاف برخی سیستم‌های سنتی که خطاهای جزئی را تا حدی تحمل می‌کنند، در این سیستم کیفیت اتصال برشی و کنترل خیز تعیین‌کننده عملکرد نهایی است. هرگونه ضعف در اجرا می‌تواند منجر به کاهش رفتار مرکب و افزایش تغییرشکل شود.

نیاز به نیروی متخصص برای نصب گل‌میخ

جوشکاری گل‌میخ باید با دستگاه مخصوص Stud Welding و تحت کنترل کیفی انجام شود. اگر جوش به طور کامل نفوذ نکند یا سطح تیر قبل از جوشکاری تمیز نباشد، ظرفیت انتقال برش کاهش می‌یابد. این موضوع مستقیماً بر مقاومت خمشی مؤثر مقطع اثر می‌گذارد. در پروژه‌هایی که نیروی متخصص در دسترس نیست، ریسک اجرای ناقص افزایش می‌یابد.

خطاهای رایج در جوش برشگیر

برخی خطاهای متداول عبارتند از:
تعداد ناکافی گل‌میخ نسبت به محاسبات
فاصله‌گذاری نامنظم
جوش ناقص یا سوختگی بیش از حد
عدم انجام تست خمش گل‌میخ پس از نصب
این خطاها ممکن است باعث لغزش نسبی بین تیر و دال شده و رفتار مرکب را مختل کنند. در چنین شرایطی، ظرفیت واقعی سقف کمتر از ظرفیت طراحی خواهد بود.

خطاهای طراحی که منجر به خیز بیش از حد می‌شود

در بسیاری از پروژه‌ها مقاومت نهایی کنترل می‌شود اما خیز بهره‌برداری به دقت بررسی نمی‌شود. انتخاب ورق با ضخامت کم برای کاهش هزینه اولیه، می‌تواند خیز آنی و بلندمدت را افزایش دهد. همچنین عدم لحاظ خزش بتن در محاسبات، مخصوصاً در دهانه‌های نزدیک به 4 متر، می‌تواند منجر به تغییرشکل بیش از حد مجاز شود.

مشکلات احتمالی در بتن‌ریزی

به دلیل وجود شیارهای ورق، تراکم مناسب بتن اهمیت زیادی دارد. اگر ویبره به شکل صحیح انجام نشود، حفره‌های موضعی اطراف گل‌میخ‌ها ایجاد می‌شود که ظرفیت برشی اتصال را کاهش می‌دهد. علاوه بر آن، کنترل ضخامت یکنواخت بتن روی تاج ورق ضروری است، زیرا کاهش ضخامت در برخی نقاط می‌تواند ناحیه فشاری مؤثر را کم کند.

مقایسه سقف عرشه فولادی با سایر سیستم‌های سقف

برای ارزیابی دقیق جایگاه این سیستم، باید آن را در میان سایر انواع سقف ساختمان از نظر رفتار سازه‌ای، وزن، سرعت اجرا و پیچیدگی فنی بررسی کرد. انتخاب سیستم سقف یک تصمیم مستقل نیست، بلکه مستقیماً بر ابعاد اسکلت، عملکرد لرزه‌ای و هزینه کل پروژه اثر می‌گذارد.

مقایسه با سقف تیرچه بلوک

از نظر وزن مرده، سقف عرشه فولادی معمولاً سبک‌تر از تیرچه بلوک است. این کاهش وزن در ساختمان‌های چند طبقه باعث کاهش برش پایه زلزله می‌شود. از نظر سرعت اجرا نیز عرشه فولادی به دلیل حذف قالب‌بندی گسترده، سریع‌تر اجرا می‌شود.
در مقابل، تیرچه بلوک وابستگی کمتری به نیروی متخصص و تجهیزات خاص دارد. همچنین در پروژه‌های کوچک با دهانه‌های کوتاه، ممکن است از نظر هزینه اولیه اقتصادی‌تر باشد. از نظر کنترل خیز، هر دو سیستم نیازمند طراحی دقیق هستند، اما در عرشه فولادی خیز اغلب عامل کنترل‌کننده اصلی است.

مقایسه با سقف وافل

سقف وافل برای دهانه‌های بلندتر طراحی شده و در پروژه‌های با دهانه‌های بیش از 6 متر مزیت سازه‌ای دارد. در مقابل، سقف عرشه فولادی معمولاً برای دهانه‌های متوسط منطقی‌تر است.
از نظر وزن، وافل می‌تواند در دهانه‌های بزرگ بهینه باشد، اما اجرای آن پیچیده‌تر و وابسته به قالب‌های خاص است. عرشه فولادی در پروژه‌های با دهانه متوسط و تکرار طبقات بالا، از نظر سرعت اجرا مزیت دارد.

مقایسه با سقف کامپوزیت سنتی

سقف کامپوزیت سنتی نیز مانند عرشه فولادی مبتنی بر عملکرد مرکب فولاد و بتن است، اما تفاوت اصلی در قالب ماندگار بودن ورق ذوزنقه‌ای است. در سیستم سنتی، قالب‌بندی جداگانه انجام می‌شود و ورق نقش کششی دائمی ندارد.
در نتیجه، عرشه فولادی به دلیل مشارکت فعال ورق در تحمل کشش، می‌تواند سختی خمشی بالاتری نسبت به کامپوزیت ساده ایجاد کند. از نظر اجرایی نیز سرعت نصب در عرشه فولادی بیشتر است، اما وابستگی به کیفیت جوش گل‌میخ همچنان عامل تعیین‌کننده باقی می‌ماند.

مقایسه تحلیلی سقف عرشه فولادی و سقف اینتل دک

برای مقایسه دقیق، باید از سطح نام سیستم عبور کنیم و مکانیزم باربری، وابستگی اجرایی و رفتار لرزه‌ای هر دو را بررسی کنیم. در سال‌های اخیر، سیستم اینتل دک به عنوان یکی از گزینه‌های جایگزین در پروژه‌های اسکلت فولادی مطرح شده و شناخت تفاوت‌های آن با عرشه فولادی برای تصمیم‌گیری ضروری است. بسیاری از کارفرمایان ابتدا این سؤال را مطرح می‌کنند که «اینتل دک چیست» و چه تفاوت بنیادی با دال مرکب متداول دارد. پاسخ این است که تفاوت اصلی در نحوه مشارکت فولاد و بتن و جزئیات اجرایی اتصال شکل می‌گیرد.

تفاوت در مکانیزم باربری

در سقف عرشه فولادی، ورق ذوزنقه‌ای نقش عضو کششی را ایفا می‌کند و از طریق گل‌میخ، برش افقی به تیر فولادی منتقل می‌شود تا مقطع مرکب تشکیل شود. رفتار سازه‌ای وابسته به تأمین اتصال برشی کامل است.
در سیستم اینتل دک، نحوه درگیری فولاد و بتن متفاوت طراحی شده و جزئیات انتقال نیرو می‌تواند وابستگی کمتری به گل‌میخ‌های متراکم داشته باشد. در نتیجه، فلسفه طراحی و کنترل ظرفیت خمشی در این دو سیستم یکسان نیست و باید بر اساس دیتیل اجرایی هر پروژه تحلیل شود.

تفاوت در نیاز به برشگیر

در عرشه فولادی، گل‌میخ عنصر کلیدی است و بدون آن رفتار مرکب شکل نمی‌گیرد. تعداد و آرایش گل‌میخ مستقیماً در ظرفیت خمشی و برشی مؤثر است.
در مقابل، در برخی پروژه‌های اینتل دک، جزئیات اتصال به گونه‌ای طراحی می‌شود که تمرکز بر توزیع متفاوت تنش‌هاست. بررسی دقیق دیتیل اجرایی در هر پروژه اینتل دک برای ارزیابی عملکرد واقعی ضروری است.

تفاوت در رفتار لرزه‌ای

سقف عرشه فولادی در صورت اجرای صحیح، دیافراگم نسبتاً صلب ایجاد می‌کند و نیروهای جانبی را به قاب‌ها منتقل می‌کند. کاهش وزن مرده می‌تواند موجب کاهش جرم لرزه‌ای شود.
در سیستم اینتل دک نیز کاهش وزن و نوع اتصال می‌تواند بر رفتار لرزه‌ای اثرگذار باشد، اما تحلیل آن باید بر اساس مدل‌سازی سازه‌ای انجام شود نه بر اساس ادعاهای کلی. در هر دو سیستم، کیفیت اجرا تعیین‌کننده عملکرد نهایی در زلزله است.

تفاوت در هزینه و سرعت اجرا

از نظر سرعت، هر دو سیستم نسبت به روش‌های قالب‌بندی سنتی سریع‌تر هستند. با این حال، مقایسه هزینه تنها با بررسی قیمت هر متر مربع منطقی نیست. بسیاری از کارفرمایان صرفاً به دنبال اطلاع از قیمت اینتل دک هستند، در حالی که باید اثر آن بر کاهش وزن سازه، کاهش مصرف فولاد و زمان ساخت نیز تحلیل شود.
در برخی پروژه‌های اینتل دک، کاهش پیچیدگی اجرایی می‌تواند هزینه‌های غیرمستقیم را کاهش دهد، اما این موضوع وابسته به مقیاس پروژه و تجربه تیم اجرایی است.

جدول مقایسه فنی سقف عرشه فولادی و اینتل دک

اشتباهات رایج در انتخاب سقف عرشه فولادی

بخش قابل توجهی از مشکلات عملکردی این سیستم نه به ذات آن، بلکه به تصمیم‌گیری نادرست در مرحله طراحی و انتخاب برمی‌گردد. در بسیاری از پروژه‌ها، انتخاب سقف صرفاً بر اساس قیمت اولیه انجام می‌شود، در حالی که معیارهای سازه‌ای و اجرایی نقش تعیین‌کننده‌تری دارند.
یکی از خطاهای متداول، انتخاب ضخامت حداقلی ورق بدون تحلیل خیز است. ممکن است مقاومت نهایی تأمین شود اما خیز بهره‌برداری از حدود مجاز فراتر رود و باعث ترک در تیغه‌ها یا نارضایتی بهره‌بردار شود.
خطای دیگر، نادیده گرفتن شرایط لرزه‌ای پروژه است. کاهش وزن مرده مزیت مهمی است، اما اگر اتصال برشی به درستی اجرا نشود، دیافراگم صلب شکل نمی‌گیرد و توزیع نیروهای جانبی مختل می‌شود.
همچنین برخی کارفرمایان تنها با مقایسه قیمت اولیه میان سیستم‌ها تصمیم می‌گیرند، بدون آنکه اثر آن بر مصرف فولاد اسکلت، زمان ساخت و هزینه‌های غیرمستقیم را بررسی کنند. این رویکرد ممکن است در پروژه‌های چندطبقه منجر به تصمیمی غیر بهینه شود.
در نهایت، بی‌توجهی به کیفیت اجرای گل‌میخ و کنترل بتن‌ریزی می‌تواند ظرفیت واقعی سیستم را کاهش دهد. سقف عرشه فولادی سیستمی است که کیفیت اجرا در آن به اندازه طراحی اهمیت دارد.

سوالات متداول درباره سقف عرشه فولادی

سقف عرشه فولادی چیست؟

سقف عرشه فولادی یک دال مرکب از ورق فولادی ذوزنقه‌ای و بتن رویه است که با استفاده از گل‌میخ به تیر فولادی متصل می‌شود و به صورت یک مقطع واحد عمل می‌کند. ورق نقش عضو کششی و بتن نقش عضو فشاری را در خمش ایفا می‌کند.

حداکثر دهانه قابل اجرا چقدر است؟

در پروژه‌های متعارف با بارگذاری مسکونی، دهانه‌های حدود 3 تا 3.5 متر معمولاً بدون شمع‌بندی اجرا می‌شوند. در دهانه‌های نزدیک به 4 متر نیاز به بررسی دقیق خیز و گاهی افزایش ضخامت ورق وجود دارد.

آیا سقف عرشه فولادی نیاز به شمع‌بندی دارد؟

در دهانه‌های کوتاه و با طراحی مناسب معمولاً بدون شمع‌بندی اجرا می‌شود، اما در دهانه‌های بزرگ‌تر یا هنگام استفاده از ورق‌های نازک، شمع‌بندی موقت برای کنترل خیز توصیه می‌شود.

عملکرد آن در زلزله چگونه است؟

در صورت اجرای صحیح اتصال برشی، این سیستم می‌تواند دیافراگم نسبتاً صلب ایجاد کند و نیروهای جانبی را به قاب‌های باربر منتقل کند. کاهش وزن مرده نیز موجب کاهش جرم لرزه‌ای سازه می‌شود.

تفاوت اصلی آن با اینتل دک چیست؟

تفاوت اصلی در نحوه انتقال نیرو و جزئیات اتصال فولاد و بتن است. در عرشه فولادی وابستگی به گل‌میخ برای ایجاد رفتار مرکب بالا است، در حالی که در اینتل دک مکانیزم اتصال و توزیع تنش با رویکرد متفاوتی طراحی می‌شود و نیازمند بررسی دیتیل اجرایی هر پروژه است.

جمع‌بندی تصمیم‌محور نهایی

سقف عرشه فولادی برای پروژه‌های با اسکلت فولادی، دهانه‌های متوسط و محدودیت زمانی ساخت، گزینه‌ای منطقی و قابل اتکا است. کاهش وزن مرده، افزایش سرعت اجرا و تشکیل مقطع مرکب از مزایای اصلی آن محسوب می‌شود.
با این حال، در دهانه‌های بلند، پروژه‌های با محدودیت کنترل خیز یا شرایط اجرایی ضعیف، انتخاب این سیستم باید با تحلیل دقیق‌تری انجام شود. معیار نهایی تصمیم‌گیری باید بر اساس رفتار سازه‌ای، کنترل خیز، عملکرد لرزه‌ای و تحلیل اقتصادی کل پروژه باشد، نه صرفاً مقایسه قیمت اولیه.
