در سالهای اخیر با افزایش دهانه ساختمانها و نیاز به فضاهای باز بدون ستون، استفاده از سیستمهای سقف مدرن بیشتر از گذشته مورد توجه قرار گرفته است. یکی از مهمترین این سیستمها، سقف پس تنیده یا Post Tension است.
امروزه بسیاری از:

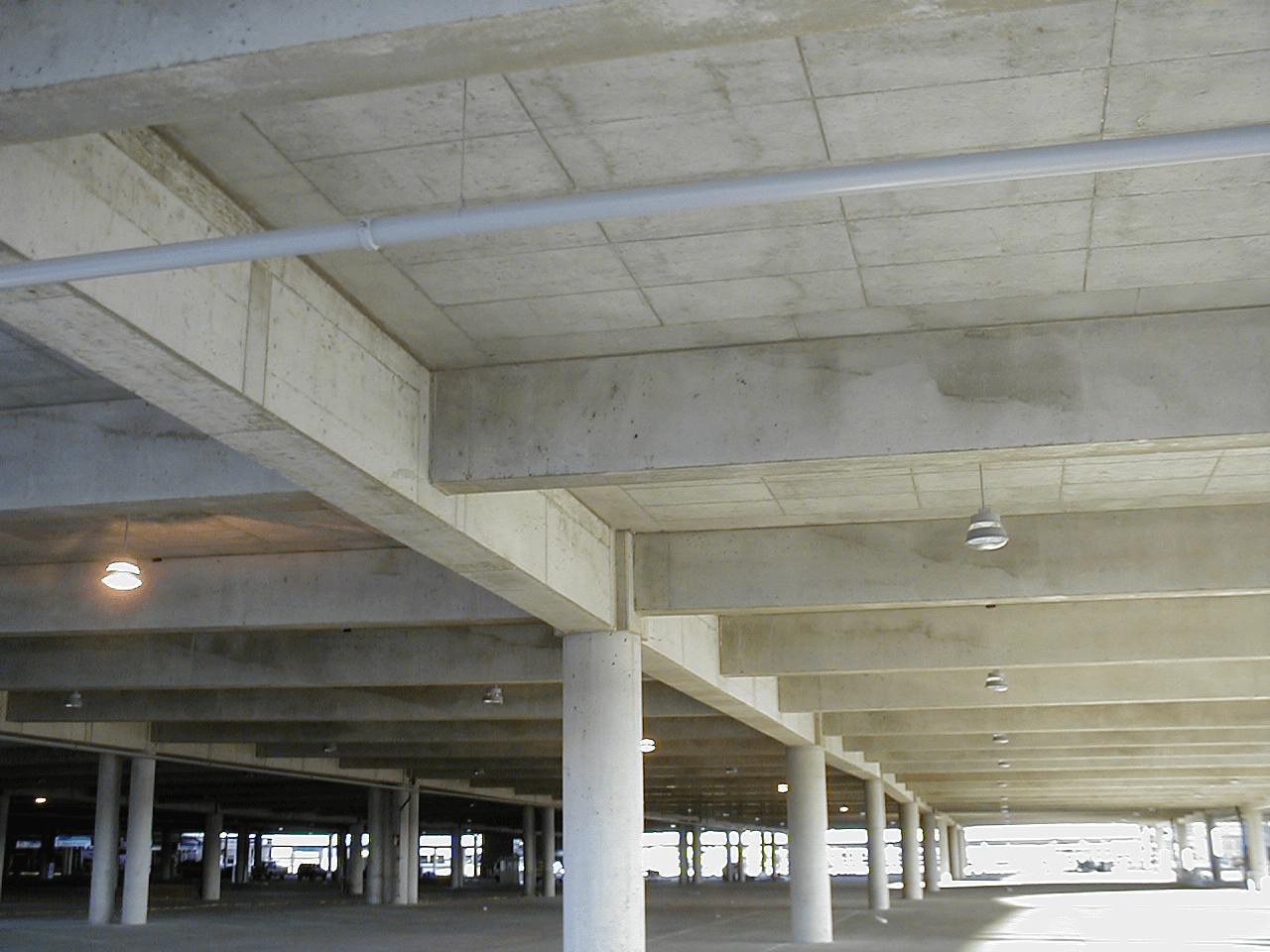

- پارکینگهای طبقاتی
- مراکز تجاری
- برجهای اداری
- ساختمانهای مرتفع
- و پروژههای دارای دهانه بلند
از سیستم پس تنیده استفاده میکنند؛ زیرا این روش میتواند با کاهش تعداد ستونها، کنترل بهتر خیز سقف و کاهش ضخامت دال، انعطاف بیشتری در طراحی معماری ایجاد کند.
اما سقف پس تنیده دقیقاً چیست؟
چه تفاوتی با سقف پیش تنیده دارد؟
آیا همیشه بهترین انتخاب برای پروژه محسوب میشود؟
و چه تفاوتی با سیستمهایی مانند وافل یا اینتل دک دارد؟
در این مقاله بهصورت کامل بررسی میکنیم:
- سقف پس تنیده چگونه کار میکند
- مراحل اجرای آن چیست
- چه مزایا و معایبی دارد
- برای چه پروژههایی مناسب است
- و در چه شرایطی سیستمهای جایگزین میتوانند انتخاب منطقیتری باشند.
سقف پس تنیده چیست؟
سقف پس تنیده نوعی سیستم سقف بتنی است که در آن کابلهای فولادی پس از بتنریزی و رسیدن بتن به مقاومت مشخص، تحت کشش قرار میگیرند تا نیروی فشاری کنترلشدهای در بتن ایجاد شود.
بتن ذاتاً مقاومت فشاری بالایی دارد اما در برابر کشش ضعیفتر عمل میکند. به همین دلیل در دهانههای بزرگ، سقفهای بتنی معمولی ممکن است دچار:
- ترکخوردگی
- خیز زیاد
- یا افزایش ضخامت
شوند.
سیستم پس تنیده برای کنترل همین مشکل توسعه یافته است.
در این روش، کابلها بعد از سخت شدن بتن کشیده میشوند و تنش فشاری ایجادشده، بخشی از تنشهای کششی ناشی از بار را خنثی میکند. نتیجه این فرآیند:
- کاهش خیز سقف
- کنترل ترک
- امکان اجرای دهانههای بلند
- و کاهش تعداد ستونها
است.
سقف پس تنیده چگونه کار میکند؟
در سقفهای بتنی معمولی، زمانی که بار به سقف وارد میشود، بخش پایین دال تحت کشش قرار میگیرد و احتمال ایجاد ترک افزایش پیدا میکند.
اما در سیستم Post Tension، کابلها پس از بتنریزی توسط جک هیدرولیکی کشیده میشوند و نیروی فشاری اولیهای در بتن ایجاد میکنند.
این نیروی فشاری باعث میشود:
- بخشی از تنش کششی خنثی شود
- خیز سقف کاهش پیدا کند
- و عملکرد سازه در دهانههای بزرگ بهتر شود.
به زبان ساده، در سیستم پس تنیده قبل از آنکه سقف تحت بار نهایی قرار بگیرد، بتن بهصورت کنترلشده تحت فشار قرار میگیرد.
چرا سقف پس تنیده در پروژههای مدرن محبوب شده است؟
مهمترین دلیل محبوبیت سقف پس تنیده، امکان اجرای فضاهای باز با حداقل ستون است.
در بسیاری از پروژههای مدرن:
- پارکینگها
- مراکز خرید
- برجهای اداری
- و فضاهای تجاری
وجود ستونهای متعدد باعث محدود شدن فضای معماری میشود.
سیستم PT میتواند این محدودیت را تا حد زیادی کاهش دهد و آزادی بیشتری در طراحی ایجاد کند.
علاوه بر این، کاهش ضخامت دال در بسیاری از پروژهها میتواند باعث:
- کاهش وزن سازه
- کاهش ارتفاع کل ساختمان
- کاهش مصرف بتن
- و بهینهتر شدن طراحی سازه
شود.
تفاوت سقف پس تنیده و پیش تنیده
یکی از رایجترین اشتباهات در بازار ساختمان، استفاده اشتباه از اصطلاحات پیش تنیده و پس تنیده است.
در واقع:
- پیش تنیده یک مفهوم کلی است
- پس تنیده یکی از روشهای اجرای پیش تنیدگی محسوب میشود.
به همین دلیل سیستم پس تنیده یکی از روشهای اجرای بتن پیش تنیده محسوب میشود؛ اما هر سیستم پیش تنیده الزاماً پس تنیده نیست.
پیش تنیده چیست؟
در سیستمهای پیش تنیده، قبل از بهرهبرداری سازه، نیروی فشاری مشخصی در بتن ایجاد میشود تا مقاومت آن در برابر تنشهای کششی افزایش پیدا کند.
این پیش تنیدگی میتواند به دو روش انجام شود:
- پیش کشیده
- پس کشیده
سیستم پس تنیده چیست؟
در سیستم پس تنیده یا Post Tension، کابلها بعد از بتنریزی و رسیدن بتن به مقاومت لازم کشیده میشوند.
این روش رایجترین نوع پیش تنیدگی در ساختمانسازی است و اغلب پروژههایی که با عنوان سقف پیش تنیده شناخته میشوند، در عمل از سیستم پس تنیده استفاده میکنند.
سیستم پیش کشیده چیست؟
در سیستم پیش کشیده یا Pre Tension، ابتدا کابلها کشیده میشوند و سپس بتن اطراف آنها ریخته میشود.
این روش بیشتر در کارخانه و برای تولید قطعات پیشساخته استفاده میشود، مانند:
- تیرهای پیشساخته
- قطعات پل
- دالهای صنعتی
به دلیل نیاز به تجهیزات کارخانهای، سیستم پیش کشیده در ساختمانسازی متداول شهری کمتر استفاده میشود.
تفاوت Post Tension و Pre Tension
| ویژگی | پس تنیده | پیش کشیده |
|---|---|---|
| زمان کشش کابل | بعد از بتنریزی | قبل از بتنریزی |
| محل اجرا | پروژه ساختمانی | کارخانه |
| کاربرد رایج | ساختمانها | قطعات پیشساخته |
| انعطاف طراحی | بالا | محدودتر |
| رایج بودن در ایران | بسیار زیاد | کمتر |
کدام نوع پیش تنیدگی در ساختمانسازی رایجتر است؟
در پروژههای ساختمانی ایران، سیستم پس تنیده رایجترین روش اجرای پیش تنیدگی محسوب میشود.
دلیل این موضوع:
- امکان اجرای دهانههای بلند
- حذف ستونهای میانی
- انعطاف معماری
- و مناسب بودن برای پارکینگها و فضاهای تجاری
است.
به همین دلیل زمانی که در بازار درباره «سقف PT» یا «سقف پیش تنیده» صحبت میشود، معمولاً منظور همان سقف پس تنیده است.
سقف پس تنیده بهتر است یا سیستمهایی مانند اینتل دک؟
پاسخ این سوال به شرایط پروژه بستگی دارد.
سقف پس تنیده برای پروژههایی که:
- دهانههای بسیار بلند
- حذف ستون
- یا معماری باز
اولویت اصلی آنهاست، میتواند گزینه بسیار قدرتمندی باشد.
در مقابل، سیستمهایی مانند اینتل دک با رویکرد متفاوتی توسعه یافتهاند.
اینتل دک یک دال دوطرفه مشبک است که بر پایه تیرچههای متعامد دوطرفه و مقطع I شکل نامتقارن طراحی شده و هدف آن:
- کاهش وزن سازه
- بهینهسازی مصرف بتن و میلگرد
- کاهش خطای اجرایی
- و ایجاد سطح زیر سقف نسبتاً مسطح
است. همچنین در این سیستم تلاش شده فرآیند اجرا سادهتر و قابلکنترلتر باشد.
در ادامه مقاله، سقف پس تنیده را بهصورت کامل با سیستمهایی مانند وافل و اینتل دک مقایسه خواهیم کرد تا مشخص شود هر سیستم برای چه نوع پروژهای مناسبتر است.
اجزای سقف پس تنیده
برای درک بهتر عملکرد سقف پس تنیده، ابتدا باید اجزای اصلی این سیستم را بشناسیم. برخلاف سقفهای بتنی معمولی که عمدتاً بر پایه بتن و میلگرد عمل میکنند، در سیستم PT مجموعهای از تجهیزات تخصصی برای ایجاد و حفظ نیروی پیش تنیدگی استفاده میشود.
هرکدام از این اجزا نقش مهمی در عملکرد نهایی سقف دارند و کوچکترین خطا در طراحی یا اجرا میتواند عملکرد کل سیستم را تحت تاثیر قرار دهد.
کابلهای پس تنیدگی
اصلیترین جزء سقف پس تنیده، کابلهای فولادی پرمقاومت هستند.
این کابلها وظیفه ایجاد نیروی فشاری در بتن را بر عهده دارند و با استفاده از جکهای هیدرولیکی تحت کشش قرار میگیرند.
کابلهای PT نسبت به میلگردهای معمولی مقاومت کششی بسیار بالاتری دارند و معمولاً از چند رشته فولادی ساخته میشوند.
در پروژههای ساختمانی، کابلها اغلب بهصورت منحنی داخل دال قرار میگیرند تا بتوانند خمش سقف را در نقاط بحرانی بهتر کنترل کنند.
غلاف یا داکت
غلاف یا داکت، پوششی است که کابلها داخل آن قرار میگیرند.
وظایف اصلی غلاف:
- محافظت از کابلها
- ایجاد امکان حرکت کابل هنگام استرسینگ
- کاهش تماس مستقیم کابل با بتن
است.
کیفیت غلاف اهمیت زیادی دارد؛ زیرا هرگونه آسیب یا نفوذ رطوبت میتواند باعث خوردگی کابلها و کاهش دوام سازه شود.
انکوریج
انکوریج یا مهار انتهایی، قطعهای است که نیروی کشش کابل را به بتن منتقل میکند.
این قطعه باید بتواند نیروی بسیار زیاد کابلها را بدون تغییر شکل تحمل کند. به همین دلیل کیفیت انکوریج در ایمنی و دوام سیستم PT اهمیت بالایی دارد.
جک استرسینگ
جک استرسینگ وسیلهای است که برای کشیدن کابلها استفاده میشود.
این جکها معمولاً هیدرولیکی هستند و در مرحله استرسینگ، نیروی کششی موردنظر طراح را به کابل وارد میکنند.
مرحله استرسینگ یکی از حساسترین مراحل اجرای سقف پس تنیده است؛ زیرا:
- مقدار کشش باید دقیق باشد
- تجهیزات باید کالیبره باشند
- افزایش طول کابل باید کنترل شود
هرگونه خطا در این مرحله میتواند عملکرد سقف را تحت تاثیر قرار دهد.
بتن مورد استفاده در سقف PT
بتن مورد استفاده در سیستم پس تنیده معمولاً مقاومت بالاتری نسبت به سقفهای معمولی دارد.
دلیل این موضوع آن است که بتن باید بتواند:
- نیروی فشاری ناشی از کابلها
- تنشهای اجرایی
- و بارهای بهرهبرداری
را تحمل کند.
کیفیت بتن در سقف PT اهمیت بسیار زیادی دارد؛ زیرا:
- مقاومت ناکافی میتواند در زمان استرسینگ خطرناک باشد
- خزش و جمعشدگی بتن بر عملکرد بلندمدت تاثیر میگذارد
- دوام سیستم وابسته به کیفیت بتن است
آرماتورهای مکمل
اگرچه سیستم PT بخش زیادی از تنشهای کششی را کنترل میکند، اما همچنان در بخشهایی از سقف از میلگرد معمولی استفاده میشود.
این آرماتورها معمولاً در:
- اطراف ستونها
- نواحی بحرانی
- اطراف بازشوها
- و محل تمرکز تنش
کاربرد دارند.
بنابراین سقف پس تنیده کاملاً بدون میلگرد نیست، بلکه میزان مصرف آرماتور در آن نسبت به برخی سیستمهای سنتی کاهش پیدا میکند.
مراحل اجرای سقف پس تنیده
اجرای سقف پس تنیده نسبت به بسیاری از سیستمهای رایج پیچیدهتر است و به تیم تخصصی نیاز دارد. دقت اجرایی در این سیستم اهمیت بسیار زیادی دارد؛ زیرا خطاهای کوچک میتوانند روی عملکرد کل سازه تاثیر بگذارند.
بهطور کلی اجرای سقف PT شامل مراحل زیر است.
1. قالببندی سقف
در اولین مرحله، قالببندی دال انجام میشود.
دقت قالببندی اهمیت زیادی دارد زیرا:
- ضخامت نهایی سقف
- محل عبور کابلها
- و تراز نهایی دال
باید دقیق اجرا شوند.
2. آرماتورگذاری اولیه
پس از قالببندی، بخشی از آرماتورهای موردنیاز اجرا میشود.
این میلگردها معمولاً در:
- اطراف ستونها
- نواحی بحرانی
- محل بازشوها
قرار میگیرند.

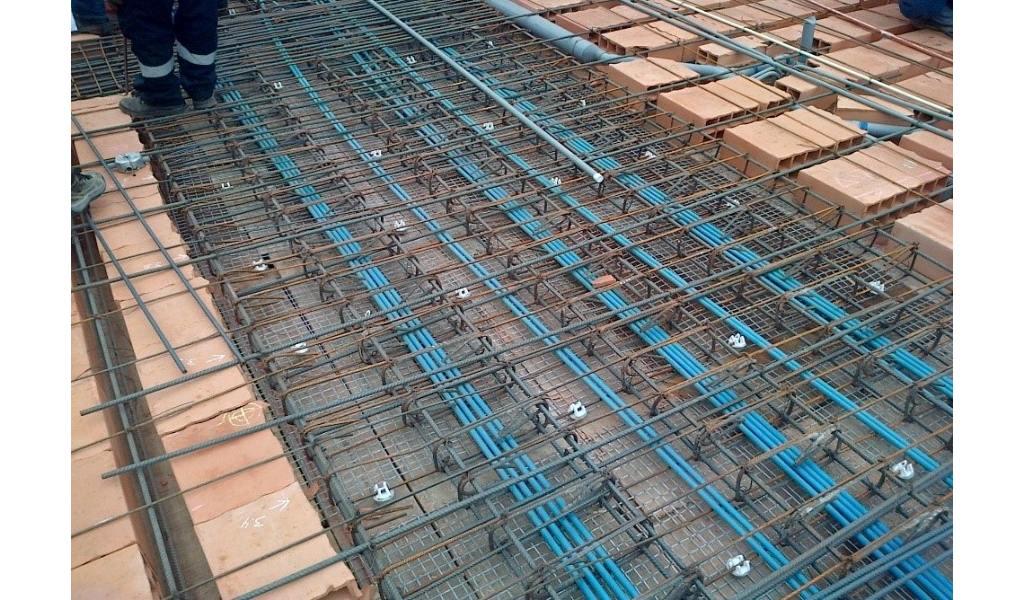

3. نصب کابلها و غلافها
در این مرحله کابلهای پس تنیدگی داخل غلافها قرار میگیرند.
موقعیت کابلها بسیار مهم است؛ زیرا عملکرد نهایی سقف مستقیماً به مسیر صحیح کابلها وابسته است.
در پروژههای حرفهای، کنترل دقیق ارتفاع و مسیر کابلها انجام میشود تا تنشها مطابق طراحی منتقل شوند.

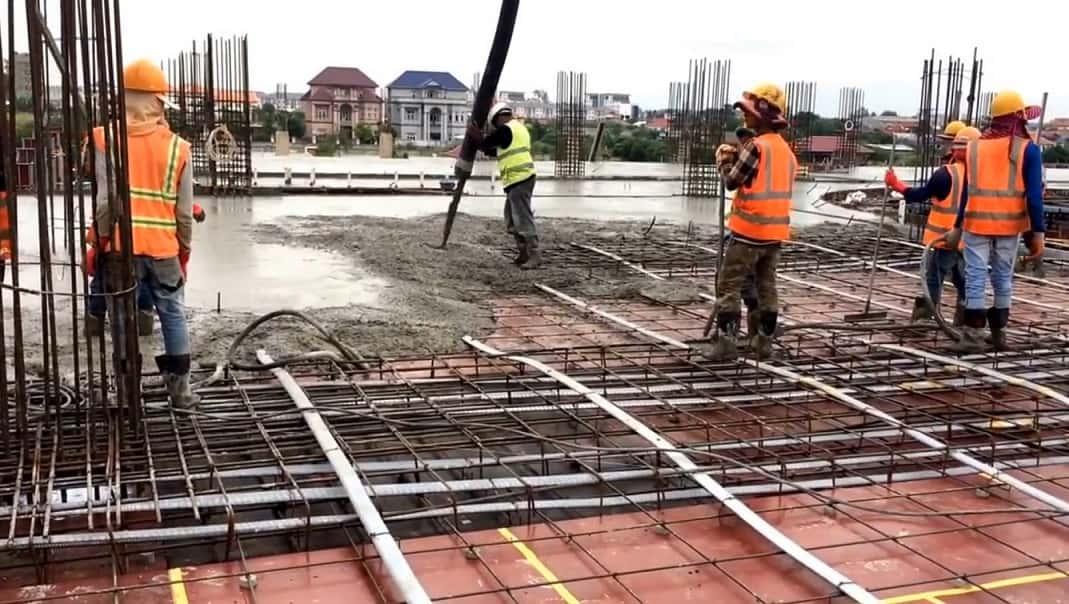

4. بتنریزی سقف
پس از نصب کابلها و آرماتورها، بتنریزی انجام میشود.
کیفیت بتنریزی در سیستم PT اهمیت بالایی دارد؛ زیرا:
- وجود کرموشدگی میتواند خطرناک باشد
- تراکم مناسب بتن ضروری است
- بتن باید مقاومت لازم برای استرسینگ را تامین کند
5. استرسینگ کابلها
بعد از رسیدن بتن به مقاومت مشخصشده، کابلها با جک هیدرولیکی کشیده میشوند.
این مرحله مهمترین بخش اجرای سقف پس تنیده محسوب میشود.
در فرآیند استرسینگ:
- نیروی کشش کنترل میشود
- میزان افزایش طول کابل بررسی میشود
- دادههای اجرایی ثبت میشوند
هرگونه اختلاف بین مقادیر واقعی و طراحی باید بررسی شود.
6. مهار کابلها
بعد از رسیدن کابلها به نیروی موردنظر، سیستم انکوریج آنها را مهار میکند تا تنش در سیستم باقی بماند.
7. گروتریزی
در بسیاری از سیستمهای PT، فضای داخل غلاف با گروت پر میشود تا:
- کابلها در برابر خوردگی محافظت شوند
- اتصال مناسب ایجاد شود
- دوام سازه افزایش پیدا کند
8. کنترل کیفیت نهایی
کنترل کیفیت در سقف پس تنیده اهمیت بسیار زیادی دارد.
این کنترلها شامل:
- بررسی کشش کابلها
- کنترل مقاومت بتن
- بررسی محل کابلها
- تست تجهیزات
- و کنترل گروتریزی
میشود.
به همین دلیل پروژههای PT معمولاً به تیم اجرایی و نظارتی تخصصی نیاز دارند.
مزایای سقف پس تنیده
محبوبیت سقف پس تنیده به دلیل توانایی این سیستم در اجرای دهانههای بلند و کاهش محدودیتهای معماری است. با این حال مزایای PT فقط به حذف ستون محدود نمیشود و این سیستم میتواند روی عملکرد کلی سازه و حتی هزینههای جانبی پروژه نیز تاثیر بگذارد.
امکان اجرای دهانههای بلند بدون ستون
مهمترین مزیت سقف پس تنیده، اجرای دهانههای بزرگ با تعداد ستون کمتر است.
در پروژههایی مانند:
- پارکینگهای طبقاتی
- مراکز تجاری
- ساختمانهای اداری
- سالنهای بزرگ
وجود ستونهای متعدد میتواند محدودیت جدی ایجاد کند.
سیستم PT این مشکل را تا حد زیادی برطرف میکند و امکان ایجاد فضاهای بازتر را فراهم میسازد.
کاهش ضخامت سقف
به دلیل عملکرد بهتر سیستم پیش تنیدگی در کنترل خمش، ضخامت دال معمولاً کمتر از سقفهای سنتی است.
کاهش ضخامت سقف میتواند مزایای مهمی ایجاد کند:
- کاهش وزن ساختمان
- کاهش ارتفاع کل سازه
- کاهش حجم بتن
- کاهش بار مرده
در ساختمانهای مرتفع، این موضوع میتواند تاثیر اقتصادی قابلتوجهی داشته باشد.
کاهش وزن مرده ساختمان
یکی از مهمترین عوامل موثر بر رفتار لرزهای ساختمان، وزن مرده سازه است.
از آنجا که سقف پس تنیده معمولاً:
- ضخامت کمتری دارد
- تعداد تیرها کاهش پیدا میکند
- و مصرف بتن بهینهتر میشود
وزن کلی ساختمان نیز کاهش پیدا میکند.
این موضوع میتواند روی:
- ابعاد ستونها
- طراحی فونداسیون
- و عملکرد لرزهای
تاثیر مثبت داشته باشد.
کاهش مصرف میلگرد
در سیستم PT بخشی از تنشهای کششی توسط کابلها کنترل میشود؛ بنابراین میزان آرماتور مصرفی نسبت به برخی سیستمهای سنتی کاهش پیدا میکند.
البته این موضوع به:
- نوع پروژه
- طول دهانه
- طراحی سازه
- و شرایط بارگذاری
وابسته است و همیشه به معنای ارزانتر شدن پروژه نیست.
افزایش آزادی معماری
یکی از دلایل محبوبیت PT در پروژههای مدرن، انعطاف بیشتر در طراحی معماری است.
کاهش تعداد ستونها میتواند:
- چیدمان فضا را سادهتر کند
- طراحی پلان را آزادتر کند
- و محدودیتهای معماری را کاهش دهد.
به همین دلیل این سیستم در پروژههای تجاری و پارکینگها کاربرد زیادی دارد.
کاهش ارتفاع کل ساختمان
کاهش ضخامت سقف در هر طبقه میتواند در ساختمانهای بلند تاثیر قابلتوجهی ایجاد کند.
این موضوع ممکن است باعث:
- کاهش ارتفاع کلی ساختمان
- کاهش حجم نما
- کاهش طول تاسیسات
- و بهینهتر شدن پروژه
شود.
مقایسه سقف پس تنیده با اینتل دک
یکی از مهمترین سوالات کارفرمایان و مهندسان این است که سقف پس تنیده بهتر است یا اینتل دک؟
واقعیت این است که هرکدام از این سیستمها برای شرایط مشخصی طراحی شدهاند و انتخاب نهایی باید براساس:
- نوع پروژه
- طول دهانه
- بودجه
- سرعت اجرا
- محدودیتهای معماری
- و امکانات اجرایی پروژه
انجام شود.
به همین دلیل نمیتوان یک سیستم را برای تمام پروژهها بهترین گزینه دانست.
تفاوت فلسفه طراحی سقف پس تنیده و اینتل دک
سقف پس تنیده بیشتر بر:
- کنترل خمش
- اجرای دهانههای بلند
- کاهش تعداد ستونها
- و ایجاد فضاهای باز
تمرکز دارد.
در این سیستم، کابلها پس از بتنریزی تحت کشش قرار میگیرند تا تنش فشاری کنترلشدهای در بتن ایجاد شود.
در مقابل، اینتل دک یک دال دوطرفه مشبک است که بر پایه تیرچههای متعامد در دو جهت و مقطع I شکل نامتقارن طراحی شده است.
هدف این سیستم:
- کاهش وزن سازه
- بهینهسازی مصرف بتن و میلگرد
- کاهش خطای اجرایی
- و ایجاد سطح زیر سقف نسبتاً مسطح
است.
مقایسه سرعت و سادگی اجرا
یکی از تفاوتهای مهم این دو سیستم، پیچیدگی فرآیند اجرا است.
در سقف پس تنیده:
- کابلگذاری
- استرسینگ
- کنترل کشش
- و کنترل کیفیت تخصصی
بخش مهمی از فرآیند اجرا را تشکیل میدهند.
در مقابل، در سیستم اینتل دک تلاش شده فرآیند اجرا:
- منظمتر
- شابلونیتر
- و قابلکنترلتر
باشد. همچنین این سیستم بهگونهای طراحی شده که امکان اجرا با اکیپ نیمهماهر نیز وجود داشته باشد.
مقایسه خطای اجرایی
یکی از چالشهای مهم سقف پس تنیده، وابستگی زیاد عملکرد نهایی به کیفیت اجرا است.
خطا در:
- جانمایی کابل
- کشش کابل
- استرسینگ
- یا کنترل کیفیت
میتواند عملکرد سقف را تحت تاثیر قرار دهد.
در مقابل، در سیستم اینتل دک به دلیل اجرای منظم و ساختار شابلونی، تلاش شده احتمال خطاهای اجرایی کاهش پیدا کند.
مقایسه وزن و مصرف مصالح
هر دو سیستم تلاش میکنند وزن کلی سازه را کاهش دهند، اما روش آنها متفاوت است.
در سقف پس تنیده، کاهش وزن بیشتر از طریق:
- کاهش ضخامت دال
- کنترل خمش
- و حذف تیرهای اضافی
اتفاق میافتد.
در سیستم اینتل دک نیز به دلیل استفاده از مقطع I شکل نامتقارن و ساختار دوطرفه، کاهش مصرف بتن و میلگرد یکی از اهداف اصلی طراحی محسوب میشود.
مقایسه سطح زیر سقف و معماری
یکی از ویژگیهای مهم اینتل دک، ایجاد سطح زیرین نسبتاً مسطح است.
این موضوع میتواند:
- اجرای نازککاری را سادهتر کند
- ارتفاع مفید فضا را افزایش دهد
- و در بعضی پروژهها نیاز به سقف کاذب را کاهش دهد.
در مقابل، در سقف پس تنیده شکل نهایی زیر سقف وابسته به نوع طراحی و سیستم سازهای پروژه است.
مقایسه صدابندی و آسایش بهرهبرداری
طبق اطلاعات ارائهشده درباره اینتل دک، طراحی هندسی سیستم و بلوکهای تحتانی برای بهبود صدابندی هوابرد و کوبهای توسعه یافته و نمونههایی از آن موفق به دریافت تاییدیه عملکرد صوتی شدهاند.
در مقابل، عملکرد صوتی سقف پس تنیده بیشتر به:
- نوع کفسازی
- جزئیات اجرایی
- و نازککاری پروژه
وابسته است.
جدول مقایسه سقف پس تنیده و اینتل دک
| فاکتور | سقف پس تنیده | اینتل دک |
|---|---|---|
| نوع عملکرد | کنترل خمش با کابلهای کششی | دال دوطرفه مشبک |
| روش کاهش وزن | کاهش ضخامت دال | مقطع I شکل نامتقارن |
| نیاز به استرسینگ | دارد | ندارد |
| پیچیدگی اجرا | بالا | کمتر |
| نیاز به تیم تخصصی | زیاد | کمتر |
| خطای اجرایی | حساس | کنترلشدهتر |
| زیر سقف | وابسته به طراحی | نسبتاً مسطح |
| صدابندی | وابسته به جزئیات اجرا | بهینهشده |
| اجرای دهانه بلند | بسیار مناسب | مناسب |
| مصرف مصالح | بهینه در پروژههای خاص | کاهش بتن و میلگرد |
سقف پس تنیده بهتر است یا اینتل دک؟
اگر پروژه دارای:
- دهانههای بسیار بزرگ
- پارکینگهای وسیع
- یا نیاز جدی به حذف ستونهای میانی
باشد، سقف پس تنیده میتواند گزینه قدرتمندی باشد.
اما اگر پروژه به دنبال:
- اجرای سادهتر
- کاهش خطای اجرایی
- بهینهسازی مصرف مصالح
- سطح زیر سقف مسطحتر
- صدابندی بهتر
- و تعادل بین عملکرد و هزینه
باشد، اینتل دک میتواند انتخاب منطقیتری باشد.
بهترین تصمیم زمانی گرفته میشود که:
- شرایط سازه
- بودجه
- محدودیت اجرایی
- و نیاز معماری پروژه
بهصورت دقیق بررسی شوند.
حداکثر دهانه سقف پس تنیده چقدر است؟
یکی از مهمترین دلایل استفاده از سقف پس تنیده، امکان اجرای دهانههای بزرگتر نسبت به بسیاری از سیستمهای سنتی است. در پروژههای مدرن، کارفرما معمولاً به دنبال فضاهای باز با حداقل ستون است و دقیقاً همین موضوع باعث شده PT به یکی از گزینههای محبوب در پروژههای بزرگ تبدیل شود.
میزان دهانه قابل اجرا در سقف پس تنیده به عوامل مختلفی بستگی دارد، از جمله:
- نوع سیستم سازهای
- ضخامت دال
- نوع کاربری ساختمان
- بارگذاری پروژه
- کیفیت طراحی
- نوع کابلها
- و محدودیتهای اجرایی
اما بهطور کلی، سقف پس تنیده نسبت به بسیاری از سیستمهای رایج، قابلیت اجرای دهانههای بلندتری دارد.
دهانه اقتصادی سقف پس تنیده
در بسیاری از پروژههای ساختمانی، دهانه اقتصادی سقف پس تنیده معمولاً در محدوده حدود ۸ تا ۱۲ متر قرار میگیرد.
در این بازه، سیستم PT میتواند:
- تعداد ستونها را کاهش دهد
- ضخامت سقف را کنترل کند
- و عملکرد سازهای مناسبی ارائه دهد.
البته در پروژههای خاص مانند:
- پارکینگهای بزرگ
- مراکز تجاری
- سالنهای وسیع
امکان اجرای دهانههای بزرگتر نیز وجود دارد.
آیا اجرای دهانههای خیلی بلند همیشه اقتصادی است؟
خیر.
یکی از اشتباهات رایج این است که تصور شود هرچه دهانه بزرگتر باشد، سقف پس تنیده همیشه بهترین انتخاب خواهد بود.
در واقع با افزایش دهانه:
- پیچیدگی طراحی بیشتر میشود
- حساسیت اجرایی افزایش پیدا میکند
- هزینه کابل و تجهیزات بالا میرود
- و کنترل خیز اهمیت بیشتری پیدا میکند.
به همین دلیل انتخاب سیستم سقف باید براساس تحلیل:
- سازهای
- اجرایی
- و اقتصادی
انجام شود، نه فقط حداکثر دهانه قابل اجرا.
مقایسه دهانه سقف پس تنیده با سیستمهای دیگر
| سیستم سقف | وضعیت دهانه |
|---|---|
| تیرچه بلوک | مناسب دهانههای کوتاه |
| وافل | مناسب دهانههای متوسط تا بلند |
| یوبوت و کوبیاکس | مناسب دهانههای متوسط |
| پس تنیده | بسیار مناسب برای دهانههای بلند |
| اینتل دک | مناسب دهانهها و کنسولهای بلند |
طبق اطلاعات فنی ارائهشده درباره اینتل دک، این سیستم نیز با ساختار دوطرفه و طراحی مشبک خود برای اجرای دهانهها و کنسولهای بلند توسعه یافته است.
ضخامت سقف پس تنیده چقدر است؟
یکی از مهمترین مزایای سیستم PT، کاهش ضخامت دال نسبت به بسیاری از سقفهای سنتی است.
به دلیل وجود نیروی پیش تنیدگی، کنترل خمش بهتر انجام میشود و سقف میتواند با ضخامت کمتری اجرا شود.
این موضوع مزایای مهمی ایجاد میکند:
- کاهش وزن ساختمان
- کاهش ارتفاع کل سازه
- کاهش بار مرده
- کاهش مصرف بتن
- و بهبود عملکرد لرزهای
ضخامت سقف PT به چه عواملی بستگی دارد؟
ضخامت دال پس تنیده معمولاً براساس:
- طول دهانه
- نوع بارگذاری
- کاربری ساختمان
- محدودیت خیز
- و سیستم سازهای
تعیین میشود.
به همین دلیل نمیتوان یک عدد ثابت برای تمام پروژهها ارائه کرد.
تاثیر کاهش ضخامت سقف بر کل پروژه
کاهش ضخامت سقف فقط به معنی مصرف بتن کمتر نیست.
در ساختمانهای بلند، کاهش چند سانتیمتر در هر طبقه میتواند:
- ارتفاع کلی ساختمان را کاهش دهد
- حجم نما را کمتر کند
- وزن سازه را پایین بیاورد
- و حتی هزینه تاسیسات را کاهش دهد.
به همین دلیل بسیاری از پروژههای بزرگ، PT را بهعنوان راهکاری برای بهینهسازی کلی سازه انتخاب میکنند.
مقایسه سقف پس تنیده با سقف وافل
سقف وافل و سقف پس تنیده هر دو برای دهانههای نسبتاً بلند استفاده میشوند، اما فلسفه طراحی آنها متفاوت است.
سقف وافل بر پایه حذف بتن ناکارآمد و عملکرد دوطرفه تیرچهها عمل میکند، در حالی که سقف پس تنیده با ایجاد تنش فشاری در بتن، خمش را کنترل میکند.
مقایسه از نظر دهانه
بهطور کلی:
- PT در دهانههای بسیار بلند عملکرد قویتری دارد
- وافل در دهانههای متوسط تا بلند میتواند گزینه اقتصادی مناسبی باشد.
مقایسه از نظر اجرا
سقف وافل معمولاً:
- اجرای سادهتری دارد
- وابستگی کمتری به تجهیزات تخصصی دارد
در حالی که سقف PT نیازمند:
- کابلگذاری
- استرسینگ
- تجهیزات تخصصی
- و کنترل دقیق اجرا
است.
مقایسه از نظر هزینه
در بسیاری از پروژههای متوسط، سقف وافل میتواند هزینه اولیه کمتری نسبت به PT داشته باشد.
اما در پروژههای دارای دهانههای بسیار بزرگ، کاهش تعداد ستونها در PT ممکن است بخشی از هزینهها را جبران کند.
مقایسه سقف پس تنیده با یوبوت و کوبیاکس
یوبوت و کوبیاکس هر دو سیستم دال مجوف هستند که با هدف کاهش وزن سقف طراحی شدهاند.
تفاوت اصلی آنها با PT این است که:
- یوبوت و کوبیاکس عمدتاً وزن را کاهش میدهند
- اما PT علاوه بر کاهش وزن، امکان کنترل بهتر خمش و اجرای دهانههای بزرگتر را فراهم میکند.
تفاوت اجرایی PT با یوبوت و کوبیاکس
اجرای سیستم PT معمولاً تخصصیتر و حساستر است.
در مقابل:
- یوبوت
- کوبیاکس
- و برخی سیستمهای دال سبک
پیچیدگی اجرایی کمتری دارند.
هزینه اجرای سقف پس تنیده
هزینه اجرای سقف پس تنیده به عوامل متعددی بستگی دارد و نمیتوان یک عدد ثابت برای همه پروژهها ارائه کرد.
مهمترین عوامل موثر بر قیمت عبارتاند از:
- طول دهانه
- متراژ پروژه
- میزان کابل مصرفی
- ضخامت دال
- نوع کاربری ساختمان
- قیمت فولاد و بتن
- موقعیت پروژه
- و دسترسی به تیم تخصصی
آیا سقف پس تنیده اقتصادی است؟
پاسخ این سوال به شرایط پروژه بستگی دارد.
در پروژههای کوچک، PT معمولاً هزینه بالاتری دارد. اما در پروژههای بزرگ، کاهش:
- تعداد ستونها
- وزن سازه
- ضخامت سقف
- و ابعاد فونداسیون
میتواند بخشی از هزینهها را جبران کند.
به همین دلیل بررسی اقتصادی سقف پس تنیده باید برای هر پروژه بهصورت جداگانه انجام شود.
اشتباهات رایج در اجرای سقف پس تنیده
یکی از مهمترین دلایل بروز مشکل در پروژههای PT، اجرای غیراصولی است.
رایجترین خطاها عبارتاند از:
- جانمایی اشتباه کابلها
- کشش نامناسب کابل
- استفاده از تجهیزات غیراستاندارد
- ضعف در بتنریزی
- گروتریزی ناقص
- و کنترل کیفیت ضعیف
به همین دلیل انتخاب تیم اجرایی متخصص اهمیت بسیار زیادی دارد.
سوالات متداول درباره سقف پس تنیده
سقف پس تنیده چیست؟
سقف پس تنیده نوعی سیستم بتنی است که در آن کابلها بعد از بتنریزی کشیده میشوند تا تنش فشاری کنترلشدهای در بتن ایجاد شود.
تفاوت سقف پس تنیده و پیش تنیده چیست؟
پیش تنیده مفهوم کلی ایجاد تنش فشاری در بتن است، اما پس تنیده یکی از روشهای اجرای آن محسوب میشود که در آن کابلها بعد از بتنریزی کشیده میشوند.
سقف Post Tension چیست؟
Post Tension همان سقف پس تنیده است و رایجترین روش اجرای پیش تنیدگی در ساختمانسازی محسوب میشود.
سقف پس تنیده تا چه دهانهای اجرا میشود؟
بسته به طراحی پروژه، امکان اجرای دهانههای بلند وجود دارد؛ اما در بسیاری از پروژههای ساختمانی، دهانه اقتصادی PT معمولاً در بازه حدود ۸ تا ۱۲ متر قرار میگیرد.
آیا سقف پس تنیده ترک میخورد؟
در صورت طراحی و اجرای صحیح، میزان ترکخوردگی در PT معمولاً کمتر از سقفهای معمولی است.
آیا سوراخکاری سقف PT خطرناک است؟
بله. آسیب به کابلهای پیش تنیدگی میتواند خطرناک باشد و هرگونه سوراخکاری باید با بررسی نقشهها انجام شود.
سقف پس تنیده بهتر است یا وافل؟
این موضوع به شرایط پروژه بستگی دارد. PT برای دهانههای بسیار بلند مناسبتر است، در حالی که وافل در بسیاری از پروژههای متوسط میتواند اجرای سادهتر و اقتصادیتری داشته باشد.
سقف پس تنیده بهتر است یا اینتل دک؟
اگر پروژه دارای دهانههای بسیار بزرگ و نیاز جدی به حذف ستون باشد، PT میتواند گزینه قویتری باشد. اما اگر پروژه به دنبال اجرای سادهتر، کاهش خطای اجرایی، بهینهسازی مصرف مصالح و سطح زیر سقف مسطحتر باشد، اینتل دک میتواند انتخاب منطقیتری باشد.
آیا اجرای سقف پس تنیده گرانتر است؟
در بسیاری از پروژهها، هزینه اولیه اجرای PT بیشتر از برخی سیستمهای سنتی است؛ اما در پروژههای بزرگ بخشی از این هزینه میتواند از طریق کاهش وزن سازه و تعداد ستونها جبران شود.
آیا PT برای ساختمان مسکونی مناسب است؟
بله، اما اقتصادی بودن آن به ابعاد پروژه، طول دهانه و شرایط اجرایی بستگی دارد.
جمعبندی
سقف پس تنیده یکی از پیشرفتهترین سیستمهای سقف بتنی است که امکان اجرای دهانههای بلند، کاهش تعداد ستونها و کاهش ضخامت دال را فراهم میکند. به همین دلیل این سیستم در پروژههایی مانند پارکینگها، مراکز تجاری و ساختمانهای بزرگ کاربرد زیادی دارد.
با این حال، PT همیشه بهترین انتخاب برای همه پروژهها نیست. هزینه اولیه بالاتر، حساسیت اجرایی و نیاز به تیم تخصصی از مهمترین محدودیتهای این سیستم محسوب میشوند.
در بسیاری از پروژهها، بررسی دقیق شرایط سازه، بودجه، سرعت اجرا، پیچیدگی اجرایی و مقایسه هزینه نهایی سیستمها مشخص میکند که آیا سقف پس تنیده انتخاب مناسبی است یا سیستمهایی مانند وافل و اینتل دک میتوانند گزینه منطقیتر و اقتصادیتری باشند. همچنین مقایسه عواملی مانند قیمت اینتل دک، هزینه اجرای PT و شرایط اجرایی پروژه میتواند در انتخاب نهایی تاثیر زیادی داشته باشد.
