در سالهای اخیر با افزایش دهانه ساختمانها، نیاز به حذف ستونهای میانی و رشد پروژههای تجاری و پارکینگهای طبقاتی، استفاده از سیستمهای سقف مدرن بیشتر از گذشته مورد توجه قرار گرفته است. یکی از مهمترین این سیستمها، سقف پیش تنیده یا Prestressed Slab است.
امروزه بسیاری از برجها، مراکز خرید، ساختمانهای اداری و پارکینگهای بزرگ از سقف پیش تنیده استفاده میکنند؛ زیرا این سیستم امکان اجرای دهانههای بلند با تعداد ستون کمتر را فراهم میکند و میتواند ضخامت سقف و وزن کلی سازه را کاهش دهد.
اما آیا سقف پیش تنیده همیشه بهترین انتخاب است؟
آیا برای هر پروژهای اقتصادی محسوب میشود؟
و تفاوت آن با سیستمهایی مانند وافل، یوبوت، کوبیاکس یا اینتل دک چیست؟
در این مقاله بهصورت کامل بررسی میکنیم:
- سقف پیش تنیده چیست
- چگونه اجرا میشود
- چه مزایا و معایبی دارد
- برای چه پروژههایی مناسب است
- هزینه اجرای آن به چه عواملی بستگی دارد
- و در چه شرایطی سیستمهایی مانند اینتل دک میتوانند انتخاب مناسبتری باشند

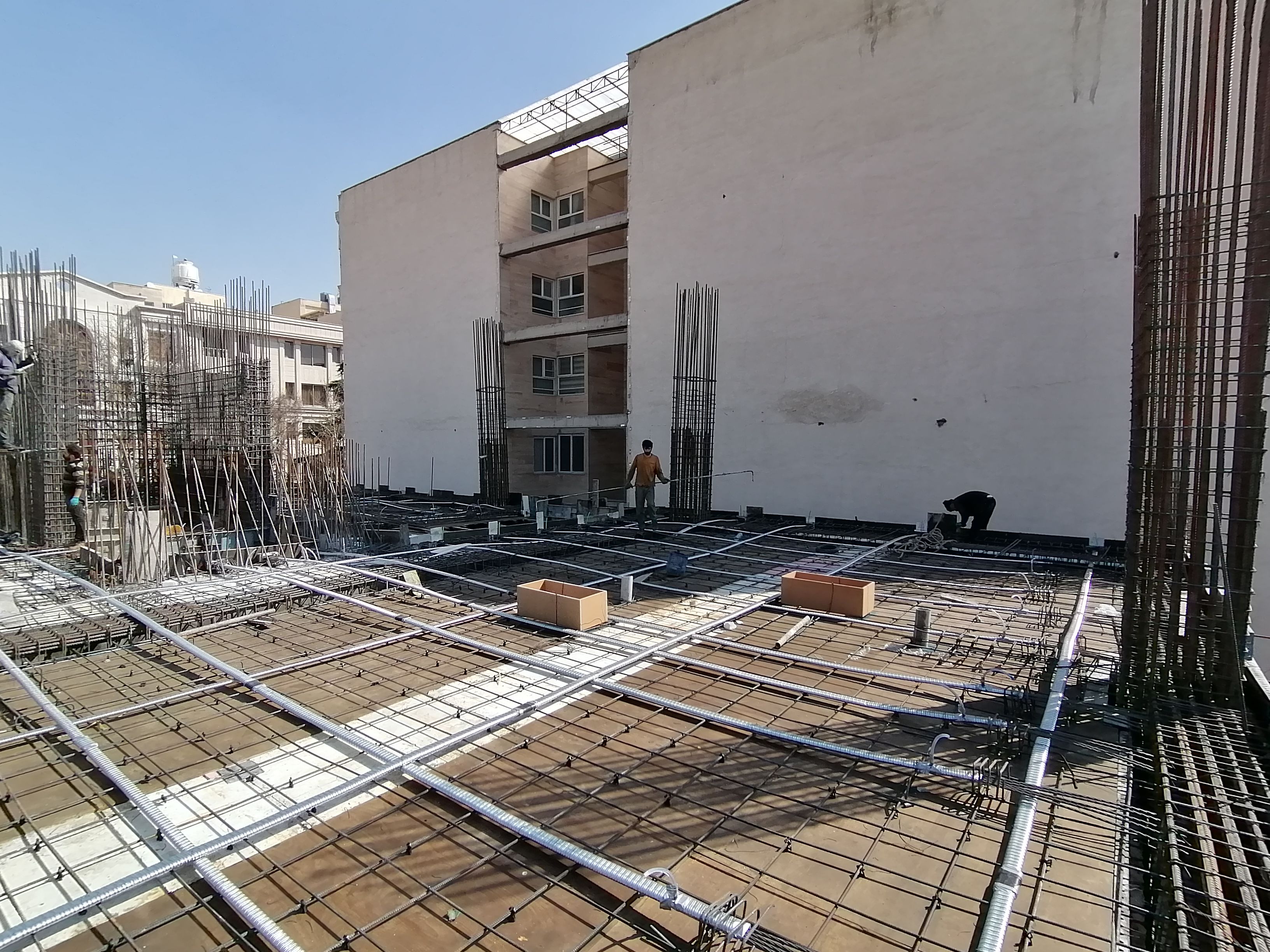

سقف پیش تنیده چیست؟
سقف پیش تنیده نوعی سیستم سقف بتنی است که در آن قبل از وارد شدن بارهای اصلی ساختمان، به بتن نیروی فشاری کنترلشده وارد میشود تا مقاومت آن در برابر خمش و ترکخوردگی افزایش پیدا کند.
بتن ذاتاً مقاومت فشاری بالایی دارد اما در برابر کشش ضعیفتر عمل میکند. به همین دلیل در دهانههای بزرگ، سقفهای بتنی معمولی ممکن است دچار:
- خیز
- ترکخوردگی
- یا افزایش ضخامت
شوند.
سیستم پیش تنیدگی برای کنترل همین ضعف توسعه پیدا کرده است.
در این روش، کابلهای فولادی پرمقاومت داخل دال قرار میگیرند و تحت کشش قرار داده میشوند تا قبل از بهرهبرداری سازه، تنش فشاری مشخصی در بتن ایجاد شود. این فرآیند باعث میشود سقف بتواند دهانههای بزرگتر را با ضخامت کمتر و تعداد ستون محدودتر تحمل کند.
سقف پیش تنیده چگونه کار میکند؟
در سقفهای معمولی، زمانی که بار به سقف وارد میشود، بخش پایین دال تحت کشش قرار میگیرد و احتمال ایجاد ترک افزایش پیدا میکند.
اما در سقف پیش تنیده، کابلها قبل از بهرهبرداری ساختمان کشیده میشوند و یک نیروی فشاری اولیه در بتن ایجاد میکنند. این نیروی فشاری بخشی از تنشهای کششی ناشی از بار را خنثی میکند.
نتیجه این فرآیند:
- کاهش ترکخوردگی
- کنترل خیز سقف
- امکان اجرای دهانههای بلند
- کاهش ضخامت دال
- و کاهش تعداد ستونها
است.
به زبان ساده، در سیستم PT قبل از آنکه ساختمان تحت بار واقعی قرار بگیرد، سقف برای تحمل بار آماده میشود.
چرا سقف پیش تنیده در پروژههای مدرن محبوب شده است؟
یکی از مهمترین دلایل محبوبیت سقف پیشتنیده، امکان تأمین دهانههای بلند، اجرای دهانههای بزرگتر و ایجاد فضاهای باز با حداقل ستون است.
در بسیاری از پروژههای مدرن:

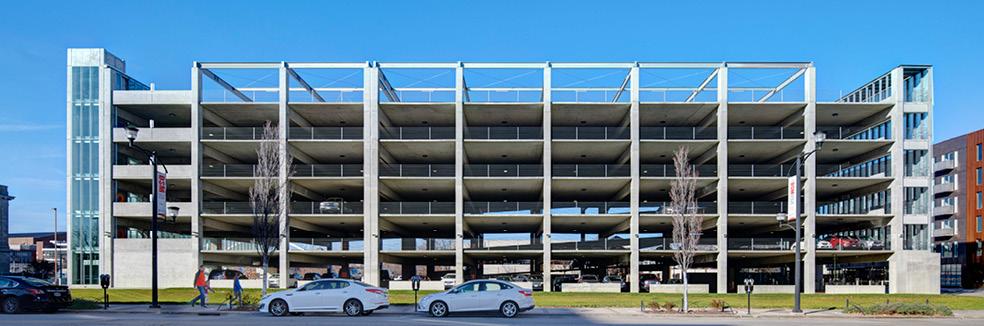

- پارکینگهای طبقاتی
- مراکز خرید
- ساختمانهای اداری
- هتلها

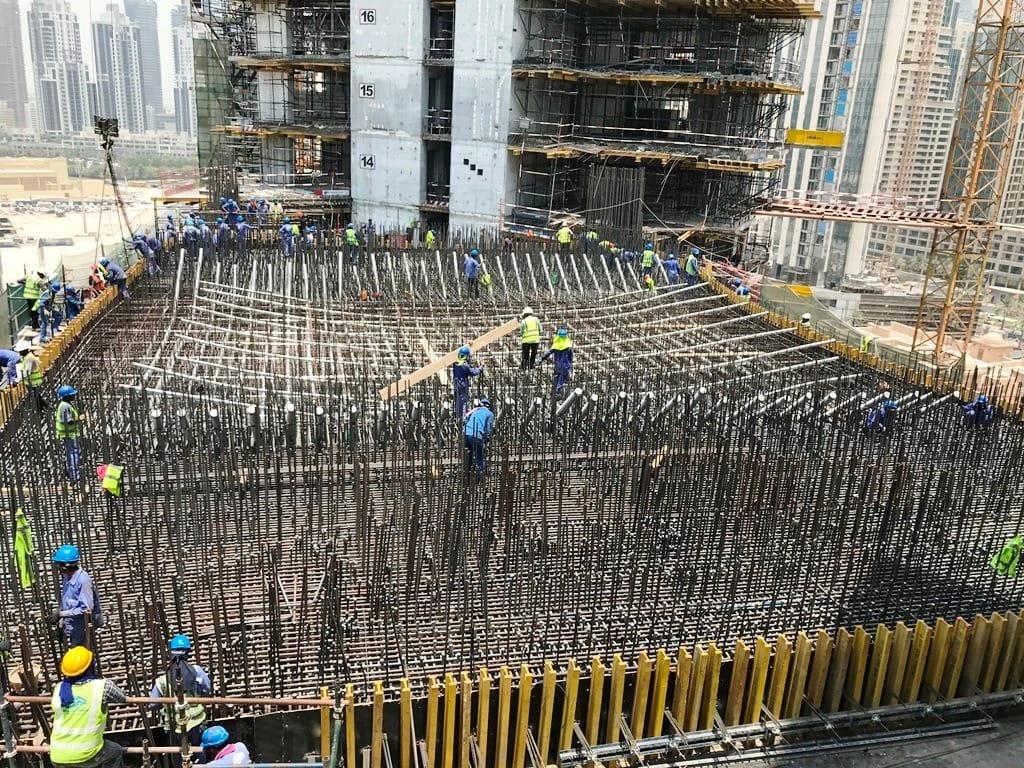

- و برجهای مسکونی
وجود ستونهای متعدد باعث محدود شدن فضای معماری میشود.
سقف پیش تنیده میتواند این محدودیت را تا حد زیادی کاهش دهد و آزادی بیشتری در طراحی ایجاد کند.
علاوه بر این، کاهش ضخامت سقف در سیستم PT میتواند باعث:
- کاهش وزن سازه
- کاهش ارتفاع کل ساختمان
- کاهش مصرف بتن
- و بهینهتر شدن طراحی سازه
شود.
تفاوت سقف پیش تنیده با سقف بتنی معمولی
مهمترین تفاوت این دو سیستم در نحوه کنترل تنشهای کششی بتن است.
در سقفهای معمولی، آرماتور وظیفه تحمل تنش کششی را بر عهده دارد. اما در سقف پیش تنیده، بخشی از این تنشها قبل از بهرهبرداری توسط کابلهای تحت کشش کنترل میشود.
جدول زیر تفاوت کلی این دو سیستم را نشان میدهد:
| ویژگی | سقف بتنی معمولی | سقف پیش تنیده |
|---|---|---|
| دهانه قابل اجرا | محدودتر | بلندتر |
| ضخامت سقف | بیشتر | کمتر |
| تعداد ستون | بیشتر | کمتر |
| کنترل ترک | ضعیفتر | بهتر |
| وزن سازه | بیشتر | کمتر |
| نیاز به تخصص اجرایی | متوسط | بالا |
| هزینه اولیه | کمتر | بیشتر |
تفاوت سقف پیش تنیده، پس تنیده و پیش کشیده
یکی از رایجترین اشتباهات در بازار ساختمان، استفاده اشتباه از اصطلاحات پیش تنیده، پس تنیده و پیش کشیده است.
در واقع:
- پیش تنیده یک مفهوم کلی است
- پس تنیده و پیش کشیده دو روش اجرای پیش تنیدگی هستند
به همین دلیل هر سقف پس تنیده، نوعی سقف پیش تنیده محسوب میشود؛ اما هر سیستم پیش تنیده الزاماً پس تنیده نیست.
سیستم پس تنیده چیست؟
در سیستم پس تنیده یا Post Tension، کابلها بعد از بتنریزی و رسیدن بتن به مقاومت لازم کشیده میشوند.
این روش رایجترین نوع پیش تنیدگی در ساختمانسازی است و اغلب پروژههایی که با عنوان سقف پیش تنیده شناخته میشوند، در واقع از سیستم پس تنیده استفاده میکنند.
مراحل کلی اجرای آن شامل:
- نصب غلاف و کابل
- بتنریزی سقف
- رسیدن بتن به مقاومت لازم
- کشش کابلها با جک هیدرولیکی
- مهار کابلها
است.
به دلیل انعطاف بالا و امکان اجرای دهانههای بلند، سیستم پس تنیده در پروژههای ساختمانی کاربرد زیادی دارد.
سیستم پیش کشیده چیست؟
در سیستم پیش کشیده یا Pre Tension، ابتدا کابلها کشیده میشوند و سپس بتن اطراف آنها ریخته میشود.
این روش بیشتر در کارخانه و برای تولید قطعات پیشساخته استفاده میشود، مانند:
- تیرهای پیشساخته
- دالهای صنعتی
- قطعات پل
- تیرچههای خاص
به دلیل نیاز به تجهیزات کارخانهای، این روش در ساختمانسازی متداول شهری کمتر استفاده میشود.
تفاوت Post Tension و Pre Tension
| ویژگی | پس تنیده | پیش کشیده |
|---|---|---|
| زمان کشش کابل | بعد از بتنریزی | قبل از بتنریزی |
| محل اجرا | پروژه ساختمانی | کارخانه |
| کاربرد رایج | ساختمانها | قطعات پیشساخته |
| انعطاف طراحی | بالا | محدودتر |
| رایج بودن در ایران | بسیار زیاد | کمتر |
کدام نوع پیش تنیدگی در ساختمانسازی رایجتر است؟
در پروژههای ساختمانی ایران، سیستم پس تنیده رایجترین روش اجرای سقف پیش تنیده محسوب میشود.
دلیل این موضوع:
- امکان اجرای دهانههای بلند
- حذف ستونهای میانی
- انعطاف معماری
- و مناسب بودن برای پارکینگها و فضاهای تجاری
است.
به همین دلیل زمانی که در بازار درباره «سقف پیش تنیده» صحبت میشود، معمولاً منظور همان سقف پس تنیده است.
سقف پیش تنیده بهتر است یا سیستمهای جدیدی مانند اینتل دک؟
پاسخ این سوال به نوع پروژه بستگی دارد.
سقف پیش تنیده برای پروژههایی که:
- دهانههای بسیار بلند
- حذف ستون
- یا معماری باز
اولویت اصلی آنهاست، میتواند گزینه قدرتمندی باشد.
اما در بسیاری از پروژهها، سیستمهای جدیدی مانند اینتل دک نیز بهعنوان جایگزین مطرح میشوند.
اینتل دک یک دال دوطرفه مشبک است که بر پایه تیرچههای متعامد در دو جهت و مقطع I شکل نامتقارن طراحی شده و تلاش میکند:
- وزن سقف را کاهش دهد
- مصرف بتن و میلگرد را بهینه کند
- خطای اجرایی را کمتر کند
- و سطح زیر سقف نسبتاً مسطحتری ایجاد کند و در عین حال می تواند دهانه های بلند را نیز پوشش دهد.

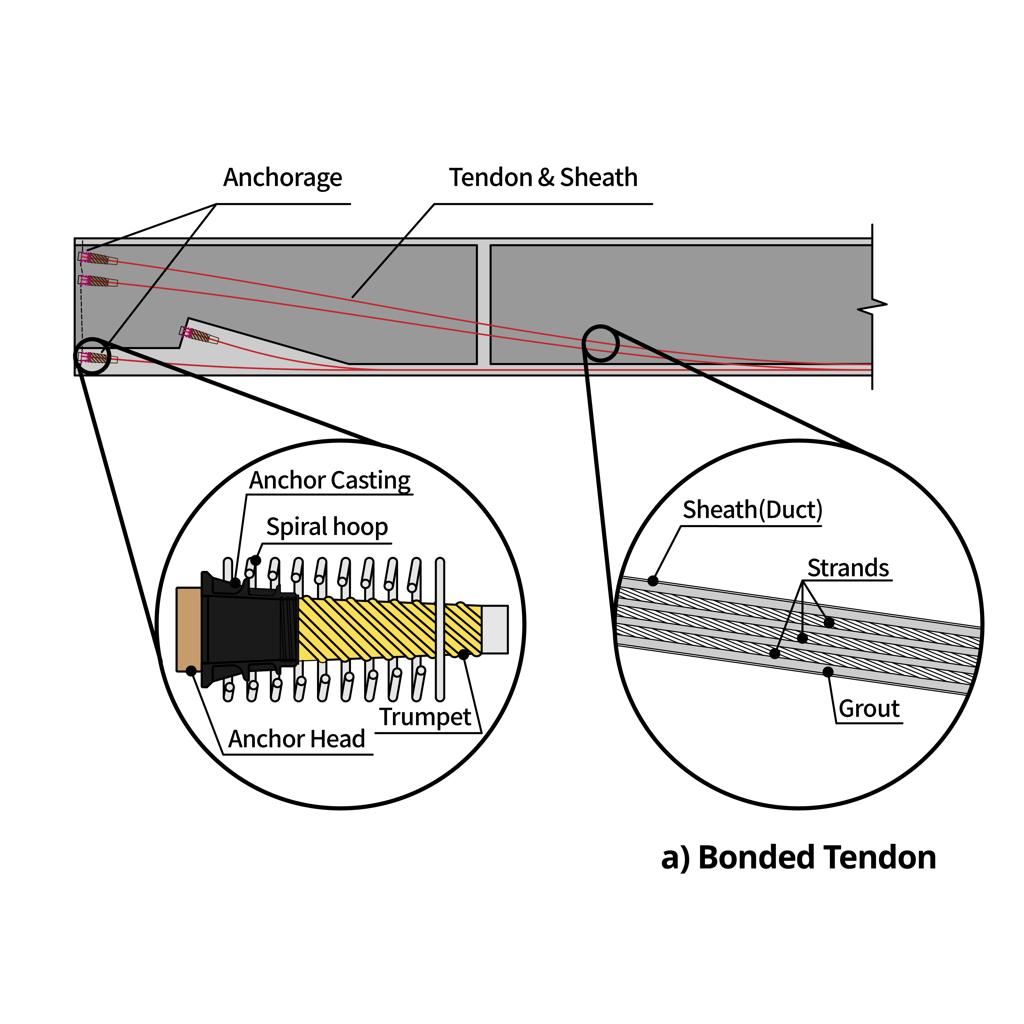

اجزای سقف پیش تنیده
برای درک بهتر عملکرد سقف پیش تنیده، ابتدا باید با اجزای اصلی این سیستم آشنا شویم. برخلاف سقفهای بتنی معمولی که عمدتاً بر پایه بتن و میلگرد عمل میکنند، در سیستم PT مجموعهای از تجهیزات تخصصی برای ایجاد و حفظ نیروی پیش تنیدگی استفاده میشود.
هرکدام از این اجزا نقش مهمی در عملکرد نهایی سقف دارند و کوچکترین خطا در طراحی یا اجرا میتواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

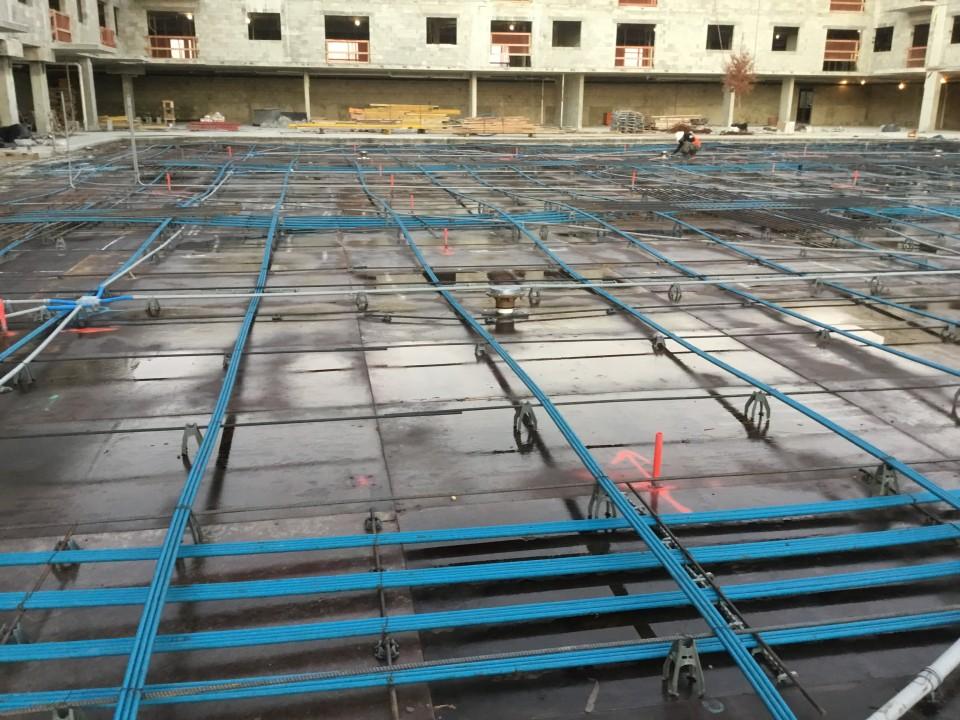

کابلهای پیش تنیدگی
اصلیترین جزء سقف پیش تنیده، کابلهای فولادی پرمقاومت هستند. این کابلها وظیفه ایجاد نیروی فشاری در بتن را بر عهده دارند و با استفاده از جکهای هیدرولیکی تحت کشش قرار میگیرند.
کابلهای PT نسبت به میلگردهای معمولی مقاومت کششی بسیار بالاتری دارند و معمولاً بهصورت چند رشته فولادی ساخته میشوند.
در پروژههای ساختمانی، کابلها معمولاً بهصورت منحنی داخل دال قرار میگیرند تا بتوانند خمش سقف را در نقاط بحرانی بهتر کنترل کنند.
غلاف یا داکت
غلاف یا داکت، پوششی است که کابلها داخل آن قرار میگیرند.
وظایف اصلی غلاف:
- محافظت از کابلها
- ایجاد امکان حرکت کابل هنگام استرسینگ
- کاهش تماس مستقیم کابل با بتن
است.
کیفیت غلاف اهمیت زیادی دارد؛ زیرا هرگونه آسیب یا نفوذ رطوبت میتواند باعث خوردگی کابلها و کاهش دوام سازه شود.
انکوریج
انکوریج یا مهار انتهایی، قطعهای است که نیروی کشش کابل را به بتن منتقل میکند.
این قطعه باید بتواند نیروی بسیار زیاد کابلها را بدون تغییر شکل تحمل کند. به همین دلیل کیفیت انکوریج در ایمنی سیستم PT اهمیت بسیار بالایی دارد.
جک استرسینگ
جک استرسینگ وسیلهای است که برای کشیدن کابلها استفاده میشود.
این جکها معمولاً هیدرولیکی هستند و در مرحله استرسینگ، نیروی کششی موردنظر طراح را به کابل وارد میکنند.
مرحله استرسینگ یکی از حساسترین مراحل اجرای سقف پیش تنیده است؛ زیرا:
- مقدار کشش باید دقیق باشد
- تجهیزات باید کالیبره باشند
- افزایش طول کابل کنترل شود
هرگونه خطا در این مرحله میتواند عملکرد سقف را تحت تاثیر قرار دهد.
بتن مورد استفاده در سقف پیش تنیده
بتن مورد استفاده در سیستم PT معمولاً مقاومت بالاتری نسبت به سقفهای معمولی دارد.
دلیل این موضوع آن است که بتن باید بتواند:
- نیروی فشاری ناشی از کابلها
- تنشهای اجرایی
- و بارهای بهرهبرداری
را تحمل کند.
کیفیت بتن در سقف پیش تنیده اهمیت بسیار زیادی دارد؛ زیرا:
- مقاومت ناکافی میتواند در زمان استرسینگ خطرناک باشد
- خزش و جمعشدگی بتن بر عملکرد بلندمدت تاثیر میگذارد
- دوام سیستم وابسته به کیفیت بتن است
آرماتورهای مکمل
اگرچه سیستم PT بخش زیادی از تنشهای کششی را کنترل میکند، اما همچنان در بخشهایی از سقف از میلگرد معمولی استفاده میشود.
این آرماتورها معمولاً در:
- اطراف ستونها
- نواحی بحرانی
- اطراف بازشوها
- و محل تمرکز تنش
کاربرد دارند.
بنابراین سقف پیش تنیده کاملاً بدون میلگرد نیست، بلکه میزان مصرف آرماتور در آن نسبت به برخی سیستمهای سنتی کاهش پیدا میکند.
مراحل اجرای سقف پیش تنیده
اجرای سقف پیش تنیده نسبت به بسیاری از سیستمهای رایج پیچیدهتر است و به تیم تخصصی نیاز دارد. دقت اجرایی در این سیستم اهمیت بسیار زیادی دارد؛ زیرا خطاهای کوچک میتوانند روی عملکرد کل سازه تاثیر بگذارند.
بهطور کلی اجرای سقف PT شامل مراحل زیر است.
1. قالببندی سقف
در اولین مرحله، قالببندی دال انجام میشود.
دقت قالببندی اهمیت زیادی دارد زیرا:
- ضخامت نهایی سقف
- محل عبور کابلها
- و تراز نهایی دال
باید دقیق اجرا شوند.
2. آرماتورگذاری اولیه
پس از قالببندی، بخشی از آرماتورهای موردنیاز اجرا میشود.
این میلگردها معمولاً در:
- اطراف ستونها
- نواحی بحرانی
- محل بازشوها
قرار میگیرند.
3. نصب کابلها و غلافها
در این مرحله کابلهای پیش تنیدگی داخل غلافها قرار میگیرند.
موقعیت کابلها بسیار مهم است؛ زیرا عملکرد نهایی سقف مستقیماً به مسیر صحیح کابلها وابسته است.
در پروژههای حرفهای، کنترل دقیق ارتفاع و مسیر کابلها انجام میشود تا تنشها مطابق طراحی منتقل شوند.

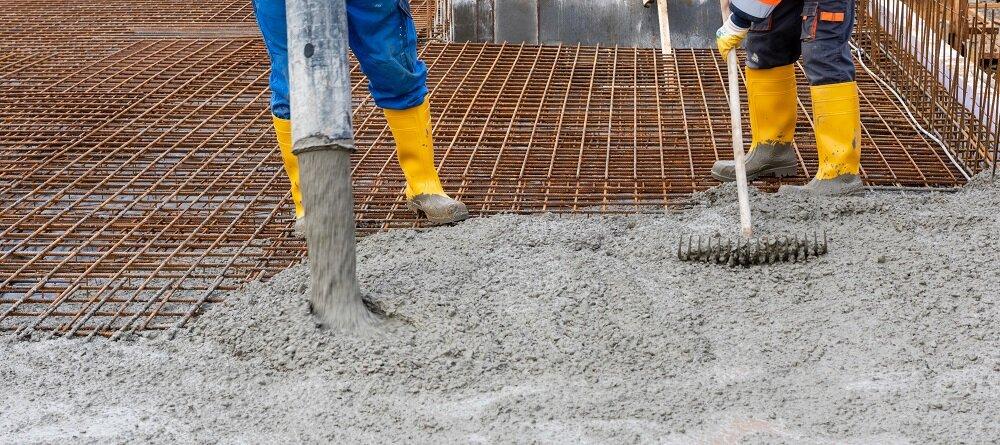

4. بتنریزی سقف
پس از نصب کابلها و آرماتورها، بتنریزی انجام میشود.
کیفیت بتنریزی در سیستم PT اهمیت بالایی دارد؛ زیرا:
- وجود کرموشدگی میتواند خطرناک باشد
- تراکم مناسب بتن ضروری است
- بتن باید مقاومت لازم برای استرسینگ را تامین کند
5. استرسینگ کابلها
بعد از رسیدن بتن به مقاومت مشخصشده، کابلها با جک هیدرولیکی کشیده میشوند.
این مرحله مهمترین بخش اجرای سقف پیش تنیده محسوب میشود.
در فرآیند استرسینگ:
- نیروی کشش کنترل میشود
- میزان افزایش طول کابل بررسی میشود
- دادههای اجرایی ثبت میشوند
هرگونه اختلاف بین مقادیر واقعی و طراحی باید بررسی شود.
6. مهار کابلها
بعد از رسیدن کابلها به نیروی موردنظر، سیستم انکوریج آنها را مهار میکند تا تنش در سیستم باقی بماند.
7. گروتریزی
در بسیاری از سیستمهای PT، فضای داخل غلاف با گروت پر میشود تا:
- کابلها در برابر خوردگی محافظت شوند
- اتصال مناسب ایجاد شود
- دوام سازه افزایش پیدا کند

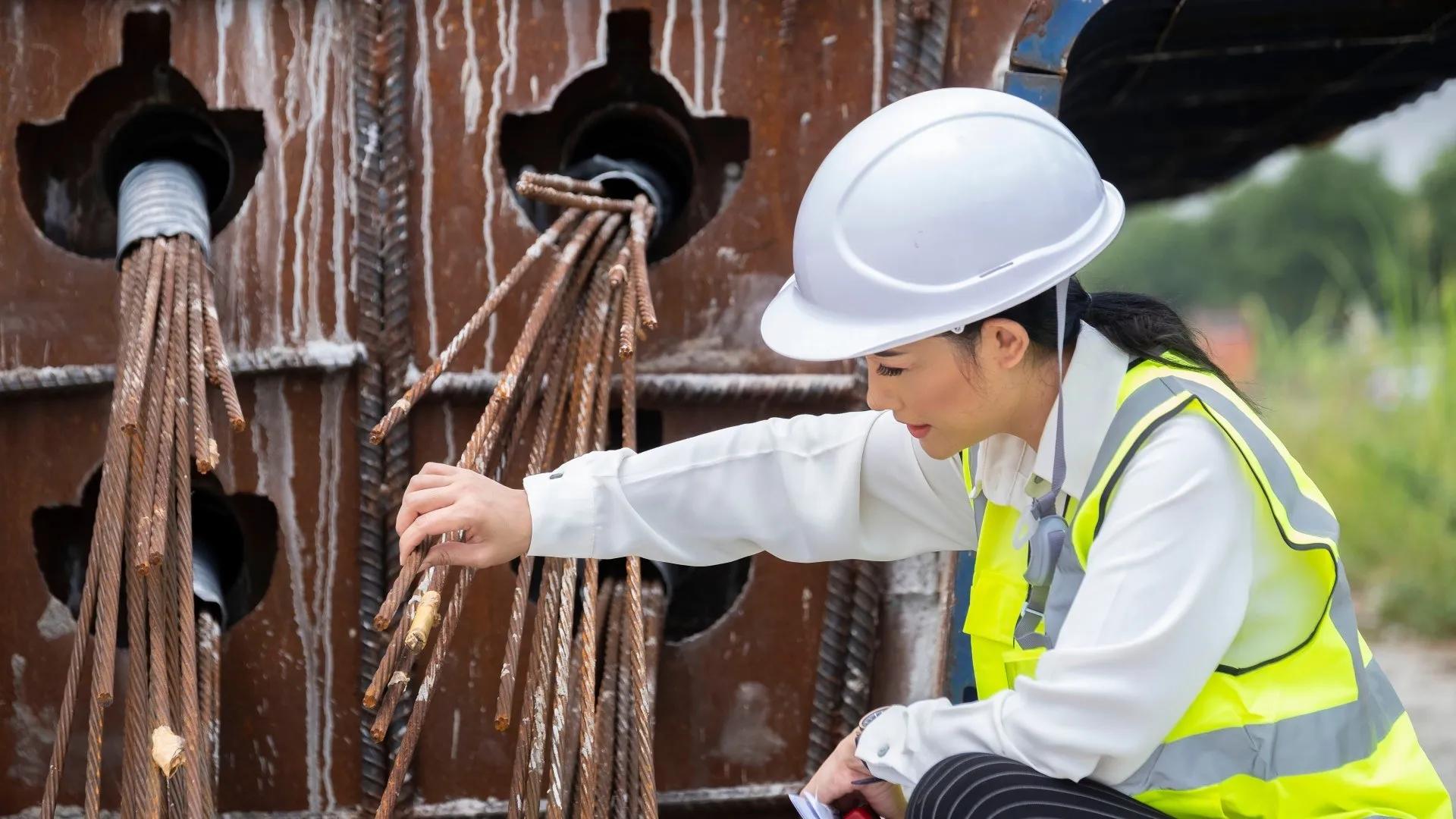

8. کنترل کیفیت نهایی
کنترل کیفیت در سقف پیش تنیده اهمیت بسیار زیادی دارد.
این کنترلها شامل:
- بررسی کشش کابلها
- کنترل مقاومت بتن
- بررسی محل کابلها
- تست تجهیزات
- و کنترل گروتریزی
میشود.
به همین دلیل پروژههای PT معمولاً به تیم اجرایی و نظارتی تخصصی نیاز دارند.
مزایای سقف پیش تنیده
محبوبیت سقف پیش تنیده به دلیل توانایی این سیستم در اجرای دهانههای بلند و کاهش محدودیتهای معماری است. با این حال مزایای PT فقط به حذف ستون محدود نمیشود و این سیستم میتواند روی عملکرد کلی سازه و حتی هزینههای جانبی پروژه نیز تاثیر بگذارد.
امکان اجرای دهانههای بلند بدون ستون
مهمترین مزیت سقف پیش تنیده، اجرای دهانههای بزرگ با تعداد ستون کمتر است.
در پروژههایی مانند:
- پارکینگهای طبقاتی
- مراکز تجاری
- ساختمانهای اداری
- سالنهای بزرگ
وجود ستونهای متعدد میتواند محدودیت جدی ایجاد کند.
سیستم PT این مشکل را تا حد زیادی برطرف میکند و امکان ایجاد فضاهای بازتر را فراهم میسازد.
کاهش ضخامت سقف
به دلیل عملکرد بهتر سیستم پیش تنیدگی در کنترل خمش، ضخامت دال معمولاً کمتر از سقفهای سنتی است.
کاهش ضخامت سقف میتواند مزایای مهمی ایجاد کند:
- کاهش وزن ساختمان
- کاهش ارتفاع کل سازه
- کاهش حجم بتن
- کاهش بار مرده
در ساختمانهای مرتفع، این موضوع میتواند تاثیر اقتصادی قابلتوجهی داشته باشد.
کاهش وزن مرده ساختمان
یکی از مهمترین عوامل موثر بر رفتار لرزهای ساختمان، وزن مرده سازه است.
از آنجا که سقف پیش تنیده معمولاً:
- ضخامت کمتری دارد
- تعداد تیرها کاهش پیدا میکند
- و مصرف بتن بهینهتر میشود
وزن کلی ساختمان نیز کاهش پیدا میکند.
این موضوع میتواند روی:
- ابعاد ستونها
- طراحی فونداسیون
- و عملکرد لرزهای
تاثیر مثبت داشته باشد.
کاهش مصرف میلگرد
در سیستم PT بخشی از تنشهای کششی توسط کابلها کنترل میشود؛ بنابراین میزان آرماتور مصرفی نسبت به برخی سیستمهای سنتی کاهش پیدا میکند.
البته این موضوع به:
- نوع پروژه
- طول دهانه
- طراحی سازه
- و شرایط بارگذاری
وابسته است و همیشه به معنای ارزانتر شدن پروژه نیست.
افزایش آزادی معماری
یکی از دلایل محبوبیت PT در پروژههای مدرن، انعطاف بیشتر در طراحی معماری است.
کاهش تعداد ستونها میتواند:
- چیدمان فضا را سادهتر کند
- طراحی پلان را آزادتر کند
- و محدودیتهای معماری را کاهش دهد.
به همین دلیل این سیستم در پروژههای تجاری و پارکینگها کاربرد زیادی دارد.
کاهش ارتفاع کل ساختمان
کاهش ضخامت سقف در هر طبقه میتواند در ساختمانهای بلند تاثیر قابلتوجهی ایجاد کند.
این موضوع ممکن است باعث:
- کاهش ارتفاع کلی ساختمان
- کاهش حجم نما
- کاهش طول تاسیسات
- و بهینهتر شدن پروژه
شود.
آیا سقف پیش تنیده همیشه بهترین انتخاب است؟
خیر.
با وجود مزایای متعدد، سقف پیش تنیده همیشه اقتصادیترین یا مناسبترین گزینه برای همه پروژهها نیست.
در بعضی پروژهها، سیستمهایی مانند:
- وافل
- یوبوت
- کوبیاکس
- یا اینتل دک
میتوانند با پیچیدگی اجرایی کمتر یا هزینه مناسبتر، پاسخ بهتری به نیاز پروژه بدهند.
برای مثال، اینتل دک بهعنوان یک دال دوطرفه مشبک تلاش میکند علاوه بر کاهش وزن و مصرف مصالح، خطای اجرایی را نیز کاهش دهد و سطح زیر سقف نسبتاً مسطحتری ایجاد کند. همچنین امکان اجرای آن با اکیپ نیمهماهر نیز وجود دارد.
معایب سقف پیش تنیده
با وجود تمام مزایایی که سقف پیش تنیده ارائه میدهد، این سیستم همیشه بهترین انتخاب برای همه پروژهها نیست. یکی از اشتباهات رایج در بازار ساختمان، معرفی PT بهعنوان یک سیستم بدون ضعف است؛ در حالی که این روش نیز محدودیتها، ریسکها و حساسیتهای اجرایی خاص خود را دارد.
در بسیاری از پروژهها، انتخاب اشتباه سیستم سقف میتواند باعث:
- افزایش هزینه
- پیچیدگی اجرا
- تاخیر پروژه
- و حتی کاهش بهرهوری اقتصادی
شود.
به همین دلیل بررسی معایب سقف پیش تنیده قبل از تصمیمگیری اهمیت بسیار زیادی دارد.
هزینه اولیه بالاتر
یکی از مهمترین معایب سقف پیش تنیده، هزینه اولیه بیشتر نسبت به برخی سیستمهای رایج است.
در این سیستم علاوه بر بتن و میلگرد، هزینههای زیر نیز وجود دارد:
- کابلهای پیش تنیدگی
- غلاف و انکوریج
- جک استرسینگ
- تجهیزات تخصصی
- تیم اجرایی حرفهای
- کنترل کیفیت تخصصی
به همین دلیل در پروژههای کوچک یا دهانههای محدود، اجرای PT همیشه توجیه اقتصادی ندارد.
البته در پروژههای بزرگ، بخشی از این هزینه ممکن است از طریق:
- کاهش تعداد ستون
- کاهش وزن سازه
- کاهش ضخامت سقف
- و بهینهتر شدن فونداسیون
جبران شود.
نیاز به تیم اجرایی متخصص
اجرای سقف پیش تنیده نسبت به بسیاری از سیستمهای متداول حساستر است و به نیروی متخصص نیاز دارد.
در این سیستم:
- موقعیت کابلها باید دقیق باشد
- کشش کابلها باید کنترل شود
- تجهیزات باید کالیبره باشند
- و کیفیت بتنریزی اهمیت بالایی دارد
کوچکترین خطای اجرایی میتواند عملکرد کل سقف را تحت تاثیر قرار دهد.
به همین دلیل یکی از مهمترین معیارهای موفقیت پروژههای PT، انتخاب تیم طراحی و اجرای باتجربه است.
حساسیت بالا در اجرای کابلها
کابلهای پیش تنیدگی مهمترین بخش سیستم هستند و اجرای نادرست آنها میتواند مشکلات جدی ایجاد کند.
برخی خطاهای رایج:
- جابهجایی مسیر کابل
- ارتفاع اشتباه کابل
- آسیب به غلاف
- کشش نامتقارن
- یا خطا در مهار انتهایی
هستند.
این موضوع باعث میشود کنترل کیفیت در پروژههای PT اهمیت بسیار بیشتری نسبت به بسیاری از سیستمهای دیگر داشته باشد.
دشواری سوراخکاری و تغییرات بعدی
یکی از محدودیتهای مهم سقف پیش تنیده، حساسیت آن به سوراخکاری و تغییرات بعد از اجرا است.
در سقفهای معمولی معمولاً امکان:
- عبور تاسیسات
- ایجاد بازشو
- یا سوراخکاری
با محدودیت کمتری وجود دارد.
اما در سقف PT، آسیب به کابلها میتواند خطرناک باشد و حتی مقاومت سازه را کاهش دهد.
به همین دلیل قبل از هرگونه تغییر در سقف پیش تنیده، باید محل دقیق کابلها مشخص شود.
ریسک خطا در استرسینگ
مرحله استرسینگ حساسترین بخش اجرای سقف پیش تنیده محسوب میشود.
اگر نیروی کشش:
- کمتر از مقدار طراحی باشد
یا - بیش از حد اعمال شود
عملکرد سقف دچار مشکل خواهد شد.
همچنین:
- کنترل افزایش طول کابل
- ثبت دادههای اجرایی
- و بررسی فشار جک
باید بهصورت دقیق انجام شوند.
وابستگی شدید به کنترل کیفیت
در سیستم PT کیفیت اجرا مستقیماً روی عملکرد نهایی سازه تاثیر میگذارد.
به همین دلیل پروژههای حرفهای پیش تنیده معمولاً دارای:
- تیم کنترل کیفیت
- تست بتن
- کنترل استرسینگ
- بازرسی کابلها
- و مستندسازی اجرایی
هستند.
مناسب نبودن برای پروژههای کوچک
یکی از نکاتی که بسیاری از مقالات تبلیغاتی به آن اشاره نمیکنند این است که سقف پیش تنیده برای همه پروژهها مناسب نیست.
در ساختمانهای:
- کوچک
- کمطبقه
- یا دارای دهانه محدود
پیچیدگی و هزینه اجرای PT ممکن است توجیه اقتصادی نداشته باشد.
در چنین پروژههایی گاهی سیستمهایی مانند:
- وافل
- تیرچه بلوک
- یا اینتل دک
میتوانند گزینه اجرایی و اقتصادی مناسبتری باشند.
پیچیدگی تعمیرات احتمالی
در صورت بروز مشکل، تعمیر سقف پیش تنیده نسبت به سیستمهای سنتی دشوارتر است.
زیرا:
- کابلها تحت تنش هستند
- دسترسی به بخشهای داخلی محدود است
- هرگونه تخریب نیاز به بررسی تخصصی دارد
به همین دلیل نگهداری و مستندسازی دقیق در پروژههای PT اهمیت زیادی دارد.
سقف پیش تنیده برای چه پروژههایی مناسب است؟
یکی از مهمترین سوالات کارفرمایان این است که آیا سقف پیش تنیده برای پروژه آنها انتخاب مناسبی محسوب میشود یا نه.
واقعیت این است که PT یک سیستم تخصصی برای شرایط خاص است و بیشترین مزیت آن زمانی دیده میشود که پروژه دارای:
- دهانه بلند
- محدودیت ستون
- نیاز معماری خاص
- یا حساسیت وزنی
باشد.
پارکینگهای طبقاتی
یکی از رایجترین کاربردهای سقف پیش تنیده، پارکینگهای طبقاتی است.
در این پروژهها:
- حذف ستونهای مزاحم
- افزایش فضای مانور خودرو
- بهبود دید راننده
- و انعطاف بیشتر در طراحی
اهمیت زیادی دارد.
به همین دلیل بسیاری از پارکینگهای مدرن از سیستم PT استفاده میکنند.
مراکز تجاری و مالها
در مراکز خرید، وجود فضاهای باز و انعطافپذیر اهمیت بالایی دارد.
سقف پیش تنیده میتواند:
- دهانههای بزرگ ایجاد کند
- محدودیت چیدمان فروشگاهها را کاهش دهد
- و آزادی بیشتری در طراحی معماری ایجاد کند.
به همین دلیل در پروژههای تجاری بزرگ، PT کاربرد زیادی دارد.
برجهای مسکونی و اداری
در ساختمانهای مرتفع، کاهش وزن سازه اهمیت زیادی دارد.
از آنجا که سقف پیش تنیده:
- ضخامت کمتری دارد
- مصرف بتن را کاهش میدهد
- و تعداد تیرها را کمتر میکند
میتواند باعث کاهش وزن کلی ساختمان شود.
این موضوع روی:
- ابعاد ستونها
- فونداسیون
- و رفتار لرزهای سازه
تاثیر مثبت دارد.
پروژههای دارای دهانه بلند
هرچه دهانه بزرگتر شود، مزایای سیستم PT بیشتر دیده میشود.
در پروژههایی که:
- ستون میانی محدودیت ایجاد میکند
- فضای باز اهمیت دارد
- یا معماری انعطافپذیر نیاز است
سقف پیش تنیده میتواند گزینه مناسبی باشد.
چه زمانی سقف پیش تنیده انتخاب مناسبی نیست؟
یکی از نقاط ضعف بسیاری از مقالات رقبا این است که فقط مزایا را توضیح میدهند؛ در حالی که تصمیمگیری حرفهای نیاز به بررسی محدودیتها نیز دارد.
پروژههای کوچک و کممتراژ
در ساختمانهای کوچک، هزینه تجهیزات و تیم تخصصی PT معمولاً توجیه اقتصادی ندارد.
پروژههای با دهانه کوتاه
اگر دهانه پروژه محدود باشد، مزیت اصلی سقف پیش تنیده عملاً از بین میرود.
در چنین شرایطی ممکن است سیستمهای سادهتر انتخاب منطقیتری باشند.
پروژههای با بودجه محدود
هزینه اولیه اجرای PT معمولاً بیشتر از بسیاری از سیستمهای رایج است؛ بنابراین در پروژههایی که بودجه محدود است، انتخاب این سیستم باید با دقت بررسی شود.
زمانی که سرعت و سادگی اجرا اولویت اصلی است
اگرچه در برخی پروژهها PT میتواند زمان کلی پروژه را کاهش دهد، اما فرآیند:
- کابلگذاری
- استرسینگ
- کنترل تخصصی
- و کنترل کیفیت
نیازمند هماهنگی و دقت بالاست.
در بعضی پروژهها، سیستمهایی مانند اینتل دک میتوانند با اجرای سادهتر و کاهش خطای اجرایی، گزینه قابلکنترلتری باشند. در سیستم اینتل دک، اجرای شابلونی و استفاده از تیرچههای متعامد دوطرفه باعث شده نیاز به دقت پیچیده اجرایی نسبت به برخی سیستمهای تخصصی کمتر شود.
پروژههایی با تیم اجرایی غیرمتخصص
یکی از مهمترین ریسکهای سقف پیش تنیده، وابستگی شدید آن به کیفیت اجرا است.
اگر پروژه به تیم حرفهای PT دسترسی نداشته باشد، انتخاب این سیستم میتواند ریسک بالایی ایجاد کند.
در مقابل، برخی سیستمهای جدیدتر مانند اینتل دک تلاش کردهاند فرآیند اجرا را بهگونهای طراحی کنند که وابستگی کمتری به نیروی بسیار تخصصی داشته باشد و حتی امکان اجرا با اکیپ نیمهماهر نیز فراهم شود.
حداکثر دهانه سقف پیش تنیده چقدر است؟
یکی از مهمترین دلایل استفاده از سقف پیش تنیده، امکان اجرای دهانههای بزرگتر نسبت به بسیاری از سیستمهای سنتی است. در پروژههای مدرن، کارفرما معمولاً به دنبال فضاهای باز با حداقل ستون است و دقیقاً همین موضوع باعث شده PT به یکی از گزینههای محبوب در پروژههای بزرگ تبدیل شود.
میزان دهانه قابل اجرا در سقف پیش تنیده به عوامل مختلفی بستگی دارد، از جمله:
- نوع سیستم سازهای
- ضخامت دال
- نوع کاربری ساختمان
- بارگذاری پروژه
- کیفیت طراحی
- نوع کابلها
- و محدودیتهای اجرایی
اما بهطور کلی، سقف پیش تنیده نسبت به بسیاری از سیستمهای رایج، قابلیت اجرای دهانههای بلندتری دارد.
دهانه اقتصادی سقف پیش تنیده
در بسیاری از پروژههای ساختمانی، دهانه اقتصادی سقف پیش تنیده معمولاً در محدوده حدود ۸ تا ۱۲ متر قرار میگیرد.
در این بازه، سیستم PT میتواند:
- تعداد ستونها را کاهش دهد
- ضخامت سقف را کنترل کند
- و عملکرد سازهای مناسبی ارائه دهد.
البته در پروژههای خاص مانند:
- پارکینگهای بزرگ
- مراکز تجاری
- سالنهای وسیع
امکان اجرای دهانههای بزرگتر نیز وجود دارد.
آیا اجرای دهانههای خیلی بلند همیشه اقتصادی است؟
خیر.
یکی از اشتباهات رایج این است که تصور شود هرچه دهانه بزرگتر باشد، سقف پیش تنیده همیشه بهترین انتخاب خواهد بود.
در واقع با افزایش دهانه:
- پیچیدگی طراحی بیشتر میشود
- حساسیت اجرایی افزایش پیدا میکند
- هزینه کابل و تجهیزات بالا میرود
- و کنترل خیز اهمیت بیشتری پیدا میکند.
به همین دلیل انتخاب سیستم سقف باید براساس تحلیل:
- سازهای
- اجرایی
- و اقتصادی
انجام شود، نه فقط حداکثر دهانه قابل اجرا.
مقایسه دهانه سقف پیش تنیده با سیستمهای دیگر
| سیستم سقف | وضعیت دهانه |
|---|---|
| تیرچه بلوک | مناسب دهانههای کوتاه |
| وافل | مناسب دهانههای متوسط تا بلند |
| یوبوت و کوبیاکس | مناسب دهانههای متوسط |
| پیش تنیده | بسیار مناسب برای دهانههای بلند |
| اینتل دک | مناسب دهانهها و کنسولهای بلند |
اینتل دک نیز به دلیل ساختار دوطرفه و عملکرد مشبک خود، امکان اجرای دهانهها و کنسولهای بلند را فراهم میکند و تلاش میکند در کنار کاهش وزن سازه، محدودیتهای معماری را نیز کاهش دهد.
ضخامت سقف پیش تنیده چقدر است؟
یکی از مهمترین مزایای سیستم PT، کاهش ضخامت دال نسبت به بسیاری از سقفهای سنتی است.
به دلیل وجود نیروی پیش تنیدگی، کنترل خمش بهتر انجام میشود و سقف میتواند با ضخامت کمتری اجرا شود.
این موضوع مزایای مهمی ایجاد میکند:
- کاهش وزن ساختمان
- کاهش ارتفاع کل سازه
- کاهش بار مرده
- کاهش مصرف بتن
- و بهبود عملکرد لرزهای
ضخامت سقف پیش تنیده به چه عواملی بستگی دارد؟
ضخامت دال PT معمولاً براساس:
- طول دهانه
- نوع بارگذاری
- کاربری ساختمان
- محدودیت خیز
- و سیستم سازهای
تعیین میشود.
به همین دلیل نمیتوان یک عدد ثابت برای تمام پروژهها ارائه کرد.
تاثیر کاهش ضخامت سقف بر کل پروژه
کاهش ضخامت سقف فقط به معنی مصرف بتن کمتر نیست.
در ساختمانهای بلند، کاهش چند سانتیمتر در هر طبقه میتواند:
- ارتفاع کلی ساختمان را کاهش دهد
- حجم نما را کمتر کند
- وزن سازه را پایین بیاورد
- و حتی هزینه تاسیسات را کاهش دهد.
به همین دلیل بسیاری از پروژههای بزرگ، PT را بهعنوان راهکاری برای بهینهسازی کلی سازه انتخاب میکنند.
مقایسه سقف پیش تنیده با سقف وافل
سقف وافل و سقف پیش تنیده هر دو برای دهانههای نسبتاً بلند استفاده میشوند، اما فلسفه طراحی آنها متفاوت است.
سقف وافل بر پایه حذف بتن ناکارآمد و عملکرد دوطرفه تیرچهها عمل میکند، در حالی که سقف پیش تنیده با ایجاد تنش فشاری در بتن، خمش را کنترل میکند.
مقایسه از نظر دهانه
بهطور کلی:
- PT در دهانههای بسیار بلند عملکرد قویتری دارد
- وافل در دهانههای متوسط تا بلند میتواند گزینه اقتصادی مناسبی باشد.
مقایسه از نظر اجرا
سقف وافل معمولاً:
- اجرای سادهتری دارد
- وابستگی کمتری به تجهیزات تخصصی دارد
در حالی که سقف PT نیازمند:
- کابلگذاری
- استرسینگ
- تجهیزات تخصصی
- و کنترل دقیق اجرا
است.
مقایسه از نظر هزینه
در بسیاری از پروژههای متوسط، سقف وافل میتواند هزینه اولیه کمتری نسبت به PT داشته باشد.
اما در پروژههای دارای دهانههای بسیار بزرگ، کاهش تعداد ستونها در PT ممکن است بخشی از هزینهها را جبران کند.
مقایسه سقف پیش تنیده با یوبوت و کوبیاکس
یوبوت و کوبیاکس هر دو سیستم دال مجوف هستند که با هدف کاهش وزن سقف طراحی شدهاند.
تفاوت اصلی آنها با PT این است که:
- یوبوت و کوبیاکس عمدتاً وزن را کاهش میدهند
- اما PT علاوه بر کاهش وزن، امکان کنترل بهتر خمش و اجرای دهانههای بزرگتر را فراهم میکند.
تفاوت اجرایی PT با یوبوت و کوبیاکس
اجرای سیستم PT معمولاً تخصصیتر و حساستر است.
در مقابل:
- یوبوت
- کوبیاکس
- و برخی سیستمهای دال سبک
پیچیدگی اجرایی کمتری دارند.
مقایسه سقف پیش تنیده با سقف اینتل دک
یکی از مهمترین سوالات کارفرمایان این است که سقف پیش تنیده بهتر است یا اینتل دک؟
واقعیت این است که هرکدام از این سیستمها برای شرایط مشخصی طراحی شدهاند و انتخاب نهایی باید براساس:
- نوع پروژه
- دهانه
- بودجه
- سرعت اجرا
- و امکانات اجرایی
انجام شود.
تفاوت فلسفه طراحی PT و اینتل دک
سقف پیش تنیده بیشتر بر:
- کنترل خمش
- اجرای دهانههای بلند
- و کاهش ستون
تمرکز دارد.
در مقابل، اینتل دک یک دال دوطرفه مشبک است که با تیرچههای متعامد در دو جهت و مقطع I شکل نامتقارن طراحی شده و تلاش میکند:
- وزن سقف را کاهش دهد
- مصرف بتن و میلگرد را بهینه کند
- خطای اجرایی را کاهش دهد
- و سطح زیر سقف نسبتاً مسطحتری ایجاد کند.
مقایسه سرعت و سادگی اجرا
| فاکتور | سقف پیش تنیده | سقف اینتل دک |
|---|---|---|
| نیاز به تجهیزات تخصصی | زیاد | کمتر |
| حساسیت اجرا | بالا | متوسط |
| پیچیدگی اجرایی | بیشتر | کمتر |
| نیاز به استرسینگ | دارد | ندارد |
| امکان اجرا با اکیپ نیمهماهر | محدود | بله |
در سیستم اینتل دک، اجرای شابلونی باعث کاهش خطای اجرایی میشود و فرآیند اجرا نسبت به برخی سیستمهای تخصصی سادهتر است.
مقایسه وزن و مصرف مصالح
هر دو سیستم تلاش میکنند وزن سازه را کاهش دهند، اما روش آنها متفاوت است.
در PT این کاهش وزن بیشتر از طریق:
- کاهش ضخامت دال
- و حذف تیرهای اضافی
اتفاق میافتد.
در اینتل دک نیز به دلیل استفاده از مقطع I شکل نامتقارن و طراحی دوطرفه، کاهش مصرف بتن و میلگرد هدف اصلی سیستم است.
مقایسه معماری و زیر سقف
یکی از مزایای اینتل دک، ایجاد سطح زیرین نسبتاً تخت و امکان حذف سقف کاذب در برخی پروژههاست. این موضوع میتواند:
- اجرای نازککاری را سادهتر کند
- ارتفاع مفید فضا را افزایش دهد
- و هزینههای معماری را کاهش دهد.
در مقابل، در سقف پیش تنیده شکل نهایی زیر سقف وابسته به نوع طراحی و سیستم سازهای پروژه است.
مقایسه صدابندی و آسایش بهرهبرداری
یکی از ویژگیهای مهم اینتل دک، توجه به عملکرد صوتی سقف است.
طبق اطلاعات منتشرشده، طراحی بلوکهای تحتانی و فرم هندسی سیستم برای بهبود صدابندی هوابرد و کوبهای توسعه یافته و نمونههایی از این سیستم موفق به دریافت تأییدیه عملکرد صدابندی شدهاند.
در مقابل، عملکرد صوتی سقف پیش تنیده بیشتر به:
- کفسازی
- نازککاری
- و جزئیات اجرایی پروژه
وابسته است.
سقف پیش تنیده بهتر است یا اینتل دک؟
اگر پروژه دارای:
- دهانههای بسیار بزرگ
- پارکینگهای وسیع
- یا نیاز جدی به حذف ستونهای میانی
باشد، سقف پیش تنیده میتواند گزینه بسیار قدرتمندی باشد.
اما اگر پروژه به دنبال:
- اجرای سادهتر
- کاهش خطای اجرایی
- بهینهسازی مصرف مصالح
- سطح زیر سقف مسطحتر
- صدابندی بهتر
- و تعادل بین هزینه و عملکرد
باشد، اینتل دک میتواند انتخاب منطقیتری باشد.
هزینه اجرای سقف پیش تنیده
هزینه اجرای سقف پیش تنیده به عوامل متعددی بستگی دارد و نمیتوان یک عدد ثابت برای همه پروژهها ارائه کرد.
مهمترین عوامل موثر بر قیمت عبارتاند از:
- طول دهانه
- متراژ پروژه
- میزان کابل مصرفی
- ضخامت دال
- نوع کاربری ساختمان
- قیمت فولاد و بتن
- موقعیت پروژه
- و دسترسی به تیم تخصصی
آیا سقف پیش تنیده اقتصادی است؟
پاسخ این سوال به شرایط پروژه بستگی دارد.
در پروژههای کوچک، PT معمولاً هزینه بالاتری دارد. اما در پروژههای بزرگ، کاهش:
- تعداد ستونها
- وزن سازه
- ضخامت سقف
- و ابعاد فونداسیون
میتواند بخشی از هزینهها را جبران کند.
به همین دلیل بررسی اقتصادی سقف پیش تنیده باید برای هر پروژه بهصورت جداگانه انجام شود.
اشتباهات رایج در اجرای سقف پیش تنیده
یکی از مهمترین دلایل بروز مشکل در پروژههای PT، اجرای غیراصولی است.
رایجترین خطاها عبارتاند از:
- جانمایی اشتباه کابلها
- کشش نامناسب کابل
- استفاده از تجهیزات غیراستاندارد
- ضعف در بتنریزی
- گروتریزی ناقص
- و کنترل کیفیت ضعیف
به همین دلیل انتخاب تیم اجرایی متخصص اهمیت بسیار زیادی دارد.
سوالات متداول درباره سقف پیش تنیده
آیا سقف پیش تنیده ترک میخورد؟
در صورت طراحی و اجرای صحیح، میزان ترکخوردگی در PT معمولاً کمتر از سقفهای معمولی است.
سقف پیش تنیده تا چه دهانهای اجرا میشود؟
بسته به طراحی پروژه، امکان اجرای دهانههای بلند وجود دارد؛ اما دهانه اقتصادی معمولاً حدود ۸ تا ۱۲ متر است.
آیا سقف پیش تنیده برای ساختمان مسکونی مناسب است؟
بله، اما میزان اقتصادی بودن آن به ابعاد پروژه و دهانهها بستگی دارد.
آیا سوراخکاری سقف PT خطرناک است؟
بله. آسیب به کابلهای پیش تنیدگی میتواند خطرناک باشد و هرگونه سوراخکاری باید با بررسی نقشهها انجام شود.
سقف پیش تنیده بهتر است یا اینتل دک؟
این موضوع به شرایط پروژه بستگی دارد. PT برای دهانههای بسیار بلند مناسبتر است، در حالی که اینتل دک میتواند اجرای سادهتر، خطای اجرایی کمتر و عملکرد بهرهبرداری بهینهتری ارائه دهد.
جمعبندی
سقف پیش تنیده یکی از پیشرفتهترین سیستمهای سقف بتنی است که امکان اجرای دهانههای بلند، کاهش تعداد ستونها و کاهش ضخامت دال را فراهم میکند. به همین دلیل این سیستم در پروژههایی مانند پارکینگها، مراکز تجاری و ساختمانهای بزرگ کاربرد زیادی دارد.
با این حال، PT همیشه بهترین انتخاب برای همه پروژهها نیست. هزینه اولیه بالاتر، حساسیت اجرایی و نیاز به تیم تخصصی از مهمترین محدودیتهای این سیستم محسوب میشوند.
در بسیاری از پروژهها، بررسی دقیق شرایط سازه، بودجه، سرعت اجرا، پیچیدگی اجرایی و مقایسه هزینه نهایی سیستمها مشخص میکند که آیا سقف پیش تنیده انتخاب مناسبی است یا سیستمهایی مانند وافل و اینتل دک میتوانند گزینه منطقیتر و اقتصادیتری باشند. به همین دلیل، بررسی عواملی مانند قیمت اینتل دک، هزینه اجرای سقف پیش تنیده و شرایط اجرایی هر پروژه نقش مهمی در انتخاب بهترین سیستم سقف دارد.
