انتخاب بین دال بتنی یا تیرچه بلوک یکی از تصمیمهای مهم در طراحی و اجرای سازه است؛ چون نوع سقف فقط روی هزینه اجرای همان بخش اثر نمیگذارد، بلکه میتواند روی وزن سازه، ابعاد تیر و ستون، میزان مصرف بتن و میلگرد، سرعت اجرا و حتی هزینه تمامشده پروژه تأثیر بگذارد. به همین دلیل، تفاوت سقف دال بتنی و تیرچه بلوک را نباید فقط با مقایسه قیمت هر متر مربع بررسی کرد.
در بسیاری از پروژههای معمولی، تیرچه بلوک به دلیل اجرای رایجتر و هزینه اولیه کمتر، گزینهای اقتصادی به نظر میرسد. در مقابل، دال بتنی در برخی پروژهها به دلیل یکپارچگی بیشتر، امکان طراحی در حالت یکطرفه یا دوطرفه و عملکرد مناسب در بارگذاریهای خاص، انتخاب جدیتری است. با این حال، هیچکدام از این دو سیستم برای همه ساختمانها بهترین گزینه نیستند.
در ادامه، مقایسه سقف دال بتنی و تیرچه بلوک را از نظر ساختار، وزن، دهانه، اجرا، هزینه، خیز و ارتعاش بررسی میکنیم تا مشخص شود هر کدام در چه شرایطی میتوانند انتخاب مناسبتری برای پروژه باشند.

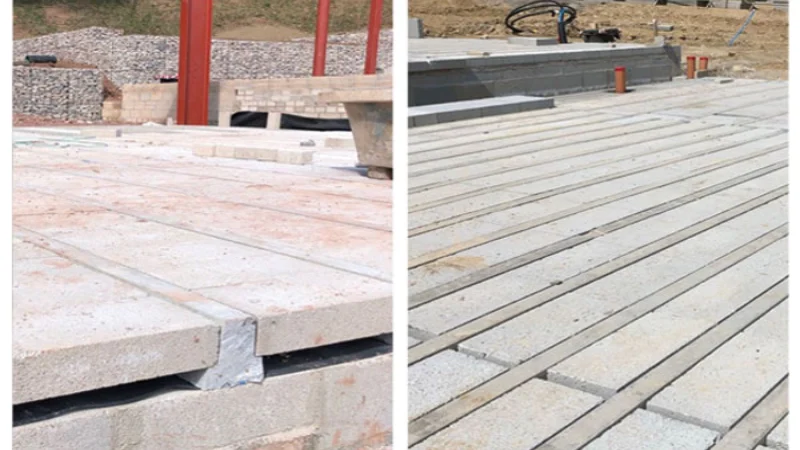

تفاوت سقف دال بتنی و تیرچه بلوک در یک نگاه
برای درک بهتر تفاوت سقف دال بتنی و تیرچه بلوک، بهتر است ابتدا معیارهای اصلی انتخاب این دو سیستم را کنار هم ببینیم. این مقایسه نشان میدهد که اختلاف آنها فقط در قیمت یا روش اجرا نیست؛ بلکه نوع انتقال بار، وزن سقف، دهانه قابل اجرا، سرعت اجرا و حساسیت اجرایی هم در انتخاب نهایی نقش دارند.
|
معیار مقایسه |
سقف دال بتنی |
سقف تیرچه بلوک |
|
ساختار سقف |
بتن مسلح یکپارچه با آرماتوربندی گسترده |
ترکیب تیرچه، بلوک پرکننده، میلگرد حرارتی و بتن پوششی |
|
نوع انتقال بار |
بسته به طراحی، یکطرفه یا دوطرفه |
معمولاً یکطرفه و وابسته به جهت تیرچهها |
|
وزن و بار مرده |
در بسیاری از حالتها سنگینتر |
معمولاً سبکتر از دال بتنی توپر |
|
دهانه مناسب |
مناسب برای برخی دهانهها و بارگذاریهای خاصتر |
مناسبتر برای دهانههای معمولی ساختمانهای رایج |
|
سرعت اجرا |
وابسته به قالببندی، آرماتوربندی و عملآوری بتن |
معمولاً سریعتر و رایجتر در پروژههای معمولی |
|
هزینه اولیه |
معمولاً بالاتر |
معمولاً کمتر |
|
حساسیت اجرایی |
نیازمند کنترل دقیق قالببندی، کاور میلگرد و بتنریزی |
وابسته به کیفیت تیرچه، شمعبندی، فاصلهگذاری و بتن رویه |
|
کاربرد رایج |
پروژههای با نیاز سازهای خاص، بارگذاری سنگینتر یا طراحی یکپارچهتر |
ساختمانهای مسکونی و پروژههای معمولی با دهانههای متعارف |
این جدول یک دید کلی ایجاد میکند، اما برای انتخاب نهایی کافی نیست. در عمل، باید شرایط واقعی پروژه، نقشه سازه، دهانهها، کیفیت اجرا و هزینه تمامشده بررسی شود؛ چون ممکن است یک سقف از نظر قیمت اولیه مناسبتر باشد، اما از نظر وزن، اجرا یا محدودیتهای طراحی انتخاب بهینهای نباشد.

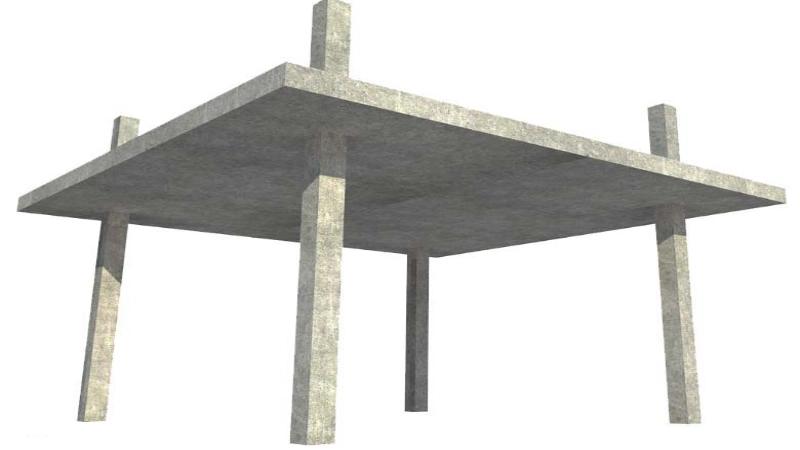

سقف دال بتنی چیست؟
سقف دال بتنی یکی از انواع سقف های بتنی است که از بتن مسلح ساخته میشود و وظیفه انتقال بارهای واردشده به تیرها، ستونها یا دیوارهای باربر را بر عهده دارد. در این سیستم، بتن و میلگرد بهصورت یکپارچه در کنار هم عمل میکنند؛ بتن در برابر فشار مقاومت دارد و میلگردها نیروهای کششی را کنترل میکنند. به همین دلیل، دال بتنی در بسیاری از پروژههایی که نیاز به پیوستگی سازهای و کنترل بهتر رفتار سقف وجود دارد، مورد استفاده قرار میگیرد.
دال بتنی میتواند بسته به نوع طراحی، بار را در یک جهت یا دو جهت منتقل کند. انتخاب نوع دال به عواملی مثل ابعاد دهانه، محل تکیهگاهها، بارگذاری، کاربری ساختمان و نظر مهندس سازه بستگی دارد.
انواع رایج دال بتنی
دال بتنی فقط یک مدل ثابت ندارد و با توجه به شرایط پروژه میتواند به شکلهای مختلف طراحی و اجرا شود. رایجترین انواع آن عبارتاند از:
- دال یکطرفه: در این حالت، بار سقف عمدتاً در یک جهت منتقل میشود و معمولاً زمانی کاربرد دارد که نسبت طول به عرض دهانه زیاد باشد.
- دال دوطرفه: در این نوع دال، بار در دو جهت منتقل میشود و برای دهانههایی مناسب است که ابعاد دو طرف به هم نزدیکتر هستند.
- دال تخت: در این سیستم، دال مستقیماً روی ستونها قرار میگیرد و در برخی پروژهها برای کاهش تیرهای آویزدار یا ایجاد سطح زیرین سادهتر استفاده میشود.
- دال مجوف یا سبکشده: در این نوع، بخشی از بتن غیرضروری حذف یا با قالبهای خاص جایگزین میشود تا وزن سقف کاهش پیدا کند.
در مجموع، دال بتنی یک سیستم انعطافپذیر از نظر طراحی است، اما اجرای درست آن به قالببندی دقیق، آرماتوربندی اصولی، بتنریزی کنترلشده و عملآوری مناسب نیاز دارد. به همین دلیل، در مقایسه سقف دال بتنی و تیرچه بلوک نباید فقط به مقاومت یا ظاهر یکپارچه دال توجه کرد؛ بلکه باید وزن سقف، دهانه، هزینه اجرا و شرایط واقعی پروژه هم بررسی شود.

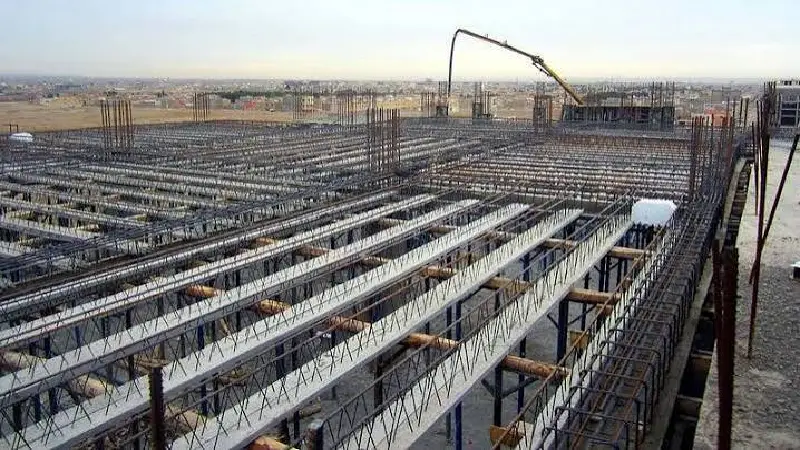

سقف تیرچه بلوک چیست؟
سقف تیرچه بلوک یکی از رایجترین سیستمهای سقف در ساختمانهای مسکونی و پروژههای معمولی است. این سقف از ترکیب تیرچه، بلوک پرکننده، میلگرد حرارتی و بتن پوششی ساخته میشود و بارهای واردشده را عمدتاً از طریق تیرچهها به تیرها و تکیهگاههای اصلی منتقل میکند. به همین دلیل، در بیشتر موارد بهعنوان یک سیستم یکطرفه شناخته میشود؛ یعنی مسیر اصلی انتقال بار تابع جهت قرارگیری تیرچههاست.
پاسخ ساده به این سوال که سقف تیرچه بلوک چیست، این است که در این سیستم، تیرچهها عضو باربر اصلی هستند و بلوکها بیشتر نقش پرکننده دارند. بلوکها میتوانند از نوع سفالی، سیمانی یا یونولیتی باشند و معمولاً برای کاهش حجم بتن مصرفی، پر کردن فاصله بین تیرچهها و ایجاد سطح مناسب برای بتنریزی استفاده میشوند.
اجزای اصلی سقف تیرچه بلوک
اجزای سقف تیرچه بلوک بسته به نوع پروژه و طراحی سازه میتواند کمی متفاوت باشد، اما در بیشتر اجراها شامل موارد زیر است:
- تیرچه: عضو اصلی انتقال بار که معمولاً بهصورت بتنی یا فلزی اجرا میشود.
- بلوک پرکننده: قطعهای غیرباربر که فضای بین تیرچهها را پر میکند و میتواند سفالی، سیمانی یا یونولیتی باشد.
- میلگرد حرارتی: برای کنترل ترکهای ناشی از تغییرات دما و جمعشدگی بتن در سطح سقف استفاده میشود.
- بتن پوششی: لایه بتنی روی تیرچهها و بلوکها که باعث یکپارچگی نهایی سقف میشود.
- شمعبندی موقت: برای نگهداری سقف تا زمان گیرش و رسیدن بتن به مقاومت کافی اجرا میشود.
در مجموع، سقف تیرچه بلوک به دلیل ساختار شناختهشده و اجرای رایج، در بسیاری از ساختمانهای معمولی استفاده میشود. با این حال، در بررسی تفاوت سقف دال بتنی و تیرچه بلوک باید توجه داشت که این سیستم بیشتر برای دهانهها و شرایط متعارف کاربرد دارد و انتخاب آن باید بر اساس طراحی سازه، نوع بارگذاری و شرایط واقعی پروژه انجام شود.
مقایسه فنی سقف دال بتنی و تیرچه بلوک
در مقایسه فنی سقف دال بتنی و تیرچه بلوک، موضوع فقط این نیست که کدام سقف مقاومتر یا رایجتر است. هر کدام از این دو سیستم، رفتار سازهای متفاوتی دارند و همین تفاوت میتواند روی مسیر انتقال بار، وزن سقف، دهانه قابل اجرا، کنترل خیز و میزان مصرف مصالح اثر بگذارد. بنابراین برای انتخاب دقیقتر، باید دال بتنی و تیرچه بلوک را از چند زاویه فنی بررسی کرد.
تفاوت در ساختار و انتقال بار
مهمترین تفاوت سقف دال بتنی و تیرچه بلوک به ساختار باربر آنها برمیگردد. در دال بتنی، بتن و میلگرد بهصورت یک صفحه یکپارچه عمل میکنند و بار سقف بسته به نوع طراحی، میتواند در یک جهت یا دو جهت به تکیهگاهها منتقل شود. به همین دلیل، دال بتنی در پروژههایی که به رفتار پیوستهتر سقف نیاز دارند، گزینهای قابل بررسی است.
در سقف تیرچه بلوک، تیرچهها نقش اصلی را در انتقال بار دارند و بلوکها بیشتر بهعنوان پرکننده بین تیرچهها استفاده میشوند. به همین دلیل، مسیر انتقال بار در این سیستم معمولاً مشخصتر و وابسته به جهت تیرچههاست. این تفاوت باعث میشود که چیدمان تیرچهها، فاصله بین آنها و نحوه قرارگیری تکیهگاهها در عملکرد نهایی سقف اهمیت زیادی داشته باشد.
تفاوت در وزن و بار مرده سقف
وزن سقف یکی از معیارهای مهم در مقایسه دال بتنی و تیرچه بلوک است. دال بتنی، بهویژه در حالت توپر، معمولاً بار مرده بیشتری به سازه وارد میکند؛ چون بخش زیادی از مقطع سقف از بتن مسلح تشکیل شده است. این وزن بیشتر میتواند در تحلیل کلی سازه، طراحی اعضای باربر و رفتار ساختمان در برابر نیروهای جانبی اثرگذار باشد.
در سقف تیرچه بلوک، وجود بلوکهای پرکننده باعث میشود بخشی از بتن غیرضروری از مقطع سقف حذف شود. به همین دلیل، وزن آن در برخی از پروژههای معمولی کمتر از دال بتنی توپر است. البته وزن نهایی تیرچه بلوک هم عدد ثابتی نیست و به نوع بلوک، ضخامت سقف، فاصله تیرچهها و مقدار بتن رویه بستگی دارد. در پروژههایی که کاهش بار مرده سقف اهمیت بیشتری دارد، بررسی گزینههایی مثل سقف سبک میتواند دید دقیقتری نسبت به انتخاب سیستم مناسب ایجاد کند.
تفاوت در دهانه قابل اجرا
دهانه قابل اجرا یکی از بخشهای مهم در بررسی تفاوت دال بتنی و تیرچه بلوک است. تیرچه بلوک معمولاً برای دهانههای متعارف در ساختمانهای رایج کاربرد بیشتری دارد. وقتی دهانهها از محدوده معمول فاصله میگیرند یا بارگذاری پروژه خاصتر میشود، ضخامت سقف، نحوه انتقال بار و نیاز به اعضای باربر میانی اهمیت بیشتری پیدا میکند.
دال بتنی بسته به نوع طراحی میتواند برای برخی پلانها و دهانههای خاص، انعطاف بیشتری ایجاد کند. برای مثال، در دال دوطرفه، امکان انتقال بار در دو جهت وجود دارد و همین موضوع میتواند در بعضی پروژهها به توزیع بهتر نیرو کمک کند. با این حال، این موضوع به معنی مناسب بودن دال بتنی برای همه دهانهها نیست. انتخاب بین دال بتنی یا تیرچه بلوک باید بر اساس ابعاد واقعی دهانه، نوع تکیهگاهها، بارگذاری و تحلیل سازه انجام شود.
تفاوت در خیز و ارتعاش
در انتخاب نوع سقف، فقط مقاومت نهایی مهم نیست. گاهی سقف از نظر مقاومت قابل قبول است، اما از نظر خیز یا ارتعاش، کیفیت مطلوبی در زمان بهرهبرداری ایجاد نمیکند. خیز بیش از حد میتواند باعث ترک در نازککاری، کاهش حس صلبیت کف یا ایجاد نگرانی در استفادهکنندگان شود. ارتعاش هم در بعضی فضاها، مخصوصاً دهانههای بلندتر یا کاربریهای حساستر، اهمیت بیشتری پیدا میکند.
در دال بتنی، یکپارچگی مقطع میتواند به کنترل بهتر رفتار کلی سقف کمک کند، البته این موضوع به ضخامت دال، آرایش میلگردها، نوع تکیهگاه و ابعاد دهانه بستگی دارد. در تیرچه بلوک هم کنترل خیز و ارتعاش به فاصله تیرچهها، مشخصات تیرچه، ضخامت بتن پوششی و شرایط طراحی وابسته است. بنابراین در مقایسه سقف دال بتنی و تیرچه بلوک نباید فقط به عنوان سیستم سقف توجه کرد؛ معیار اصلی، رفتار واقعی سقف در پروژه مشخص است.
تفاوت در مصرف بتن و میلگرد
از نظر مصرف مصالح، دال بتنی معمولاً به بتن و میلگرد بیشتری نیاز دارد؛ بهخصوص زمانی که بهصورت دال توپر طراحی شود. دلیل این موضوع، پیوستگی مقطع و حضور بتن مسلح در بخش عمده سقف است. این ویژگی میتواند در برخی پروژهها از نظر سازهای قابل توجیه باشد، اما همزمان باعث افزایش وزن و حجم مصالح مصرفی میشود.
در سقف تیرچه بلوک، استفاده از بلوک پرکننده باعث کاهش حجم بتن در بخشهایی از سقف میشود که نقش باربر اصلی ندارند. با این حال، کاهش بتن بهتنهایی معیار کافی برای برتری فنی نیست. عملکرد نهایی این سقف به هماهنگی بین تیرچه، بتن پوششی، میلگردهای حرارتی و طراحی سازه بستگی دارد. به همین دلیل، در مقایسه فنی دال بتنی و تیرچه بلوک باید مصرف مصالح در کنار عملکرد سازهای بررسی شود، نه بهصورت جداگانه.
مقایسه اجرایی دال بتنی و تیرچه بلوک
تفاوت دال بتنی و تیرچه بلوک فقط به طراحی سازه محدود نمیشود؛ روش اجرا، قالببندی، شمعبندی، مهارت اکیپ و کنترل کارگاهی هم در کیفیت نهایی سقف اثر دارند. به همین دلیل، در مقایسه سقف دال بتنی و تیرچه بلوک باید بررسی کرد که اجرای هر سیستم در شرایط واقعی کارگاه چقدر قابل کنترل است.
قالببندی و شمعبندی
در اجرای سقف دال بتنی، قالببندی اهمیت زیادی دارد؛ چون بتنریزی معمولاً روی سطحی گسترده و یکپارچه انجام میشود. قالبها باید تراز، محکم و بدون نشتی باشند تا وزن بتن تازه را تا زمان گیرش و رسیدن به مقاومت کافی تحمل کنند. شمعبندی سقف هم باید با فاصله و آرایش مناسب انجام شود تا در زمان بتنریزی، تغییرشکل نامطلوب در سقف ایجاد نشود.
در اجرای سقف تیرچه بلوک هم شمعبندی لازم است، اما روند اجرای آن برای بسیاری از اکیپها آشناتر است. بعد از نصب تیرچهها، بلوکهای پرکننده بین آنها قرار میگیرند و سپس میلگردهای حرارتی و بتن پوششی اجرا میشود. در این مرحله، تراز بودن شمعها، فاصله درست تیرچهها و چیدمان منظم بلوکها باید کنترل شود.
سرعت اجرا
سرعت اجرای سقف تیرچه بلوک در بسیاری از پروژههای معمولی بیشتر است؛ چون مصالح آن در بازار شناختهشدهتر است و اکیپهای اجرایی زیادی با مراحل آن آشنایی دارند. همین موضوع باعث میشود در ساختمانهای مسکونی رایج، برنامهریزی برای اجرای تیرچه بلوک سادهتر باشد.
در مقابل، سرعت اجرای سقف دال بتنی معمولاً به دقت در آمادهسازی کارگاه وابسته است. قالببندی سقف، آرماتوربندی، کنترل تراز، بتنریزی و عملآوری باید با دقت بیشتری انجام شود. به همین دلیل، اجرای دال بتنی ممکن است زمان بیشتری ببرد، مخصوصاً اگر پروژه جزئیات اجرایی خاص یا کنترلهای دقیقتری داشته باشد. البته سرعت اجرا همیشه فقط به نوع سقف بستگی ندارد و عواملی مثل تجربه اکیپ، متراژ پروژه، دسترسی به مصالح و شرایط کارگاه هم در آن نقش دارند.
حساسیت به کیفیت اجرا
در تفاوت دال بتنی توپر و تیرچه بلوک از نظر اجرا، کیفیت کار یکی از معیارهای مهم است. دال بتنی به دلیل ماهیت یکپارچه خود، نسبت به خطاهایی مثل آرماتوربندی نادرست، کاور ناکافی میلگرد، بتنریزی غیراصولی یا عملآوری ضعیف حساس است. این خطاها ممکن است در زمان اجرا ساده به نظر برسند، اما روی کیفیت نهایی سقف اثر میگذارند.
در سقف تیرچه بلوک هم اجرای رایج به معنی بینیازی از کنترل نیست. کیفیت تیرچه، فاصلهگذاری درست مخصوصا در مورد خاموت ها که نقش مهمی دارند، نحوه قرارگیری بلوکها، اجرای میلگرد حرارتی و ضخامت بتن پوششی باید مطابق طراحی انجام شود. اگر این موارد درست کنترل نشوند، کیفیت اجرایی سقف کاهش پیدا میکند و احتمال بروز ایراد در زمان بهرهبرداری بیشتر میشود.
در نتیجه، اجرای سقف دال بتنی و اجرای سقف تیرچه بلوک هر دو به کنترل فنی نیاز دارند. تفاوت اصلی این است که دال بتنی بیشتر به قالببندی و آرماتوربندی دقیق وابسته است، در حالی که تیرچه بلوک بیشتر به کیفیت تیرچه، شمعبندی صحیح و اجرای درست بتن رویه وابسته میشود.
مقایسه هزینه دال بتنی و تیرچه بلوک
مقایسه هزینه دال بتنی و تیرچه بلوک فقط با قیمت هر متر مربع سقف مشخص نمیشود. ممکن است یک سیستم در مرحله اجرا ارزانتر به نظر برسد، اما وقتی وزن سقف، مصرف بتن و میلگرد، قالببندی، نیروی اجرایی، زمان اجرا و اثر آن روی سایر بخشهای سازه بررسی شود، نتیجه تغییر کند. به همین دلیل، در انتخاب بین دال بتنی یا تیرچه بلوک باید هم هزینه اولیه و هم هزینه تمامشده پروژه در نظر گرفته شود.
هزینه اولیه اجرا
در بسیاری از پروژههای معمولی، هزینه سقف تیرچه بلوک از نظر اولیه کمتر از دال بتنی برآورد میشود. دلیل این موضوع، دسترسی راحتتر به تیرچه و بلوک، آشنایی بیشتر اکیپهای اجرایی با این سیستم و سادهتر بودن روند اجرا در ساختمانهای رایج است. به همین خاطر، اگر فقط قیمت سقف تیرچه بلوک و قیمت سقف دال بتنی در مرحله اجرا مقایسه شود، تیرچه بلوک معمولاً اقتصادیتر به نظر میرسد.
در مقابل، هزینه سقف دال بتنی معمولاً بالاتر است؛ چون به قالببندی گستردهتر، آرماتوربندی بیشتر، بتنریزی یکپارچه نیاز دارد. البته این هزینه بیشتر همیشه به معنی انتخاب اشتباه نیست و در بعضی پروژهها، نیاز سازهای، نوع بارگذاری یا شرایط خاص پلان میتواند استفاده از دال بتنی را توجیه کند
هزینه تمامشده سازه
برای تصمیمگیری دقیقتر، باید مقایسه هزینه تمامشده دال بتنی و تیرچه بلوک انجام شود. وزن سقف میتواند روی ابعاد تیر، ستون و فونداسیون اثر بگذارد. مقدار مصالح مصرفی، زمان اجرا، نیروی انسانی و ریسک اصلاحات اجرایی هم میتوانند هزینه نهایی پروژه را تغییر دهند.
به همین دلیل، وقتی درباره کم هزینه ترین سقف ساختمان صحبت میشود، منظور فقط سقفی نیست که قیمت اولیه پایینتری دارد؛ بلکه سقفی است که با طراحی سازه، شرایط اجرا، مصرف مصالح و نیاز واقعی پروژه هماهنگتر باشد.
کدام سقف ارزانتر است؛ دال بتنی یا تیرچه بلوک؟
در پروژههای مسکونی معمولی با دهانههای متعارف، تیرچه بلوک معمولاً از نظر هزینه اولیه انتخاب اقتصادیتری است. اما پاسخ به این سوال که کدام سقف ارزانتر است، دال بتنی یا تیرچه بلوک، همیشه ثابت نیست. در پروژههایی با بارگذاری خاص، پلان متفاوت یا دهانههای غیرمعمول، باید هزینه تمامشده و امکان اجرا بررسی شود، نه فقط قیمت اولیه اجرا.
در نتیجه،. معیار درست برای مقایسه، فقط قیمت اجرای سقف نیست؛ بلکه اثر سقف روی کل سازه و هزینه نهایی پروژه است.
جمعبندی؛ دال بتنی بهتر است یا تیرچه بلوک؟
بعد از بررسی تفاوتهای فنی، اجرایی و هزینهای، انتخاب بین دال بتنی یا تیرچه بلوک باید بر اساس شرایط واقعی پروژه انجام شود. اگر پروژه معمولی است، دهانهها در محدوده متعارف قرار دارند و کنترل هزینه اولیه اهمیت زیادی دارد، سقف تیرچه بلوک معمولاً انتخاب سادهتر و اقتصادیتری است.
در مقابل، اگر پروژه بارگذاری خاصتری دارد، پلان سازهای پیچیدهتر است یا طراح به یک سقف یکپارچهتر و از لحاظ سازه ای مطمئن تری نیاز دارد، دال بتنی میتواند گزینه قابل بررسیتری باشد. البته دال بتنی توپر همیشه انتخاب بهتر نیست؛ چون ممکن است وزن، مصرف مصالح و هزینه اجرای بیشتری به پروژه اضافه کند.
در نهایت، پاسخ به این سوال که دال بتنی بهتر است یا تیرچه بلوک، به یک معیار وابسته نیست. دهانه، بارگذاری، وزن سقف، کیفیت اجرا، هزینه تمامشده و نظر مهندس سازه باید همزمان بررسی شوند تا انتخاب نهایی دقیقتر باشد.
