سقف هالوکور چیست و چه زمانی انتخاب مناسبی است؟

انتخاب سیستم سقف فقط به این محدود نمی‌شود که چه روشی دهانه بیشتری پوشش می‌دهد؛ سرعت اجرا، وزن سازه، شرایط حمل، محدودیت‌های معماری و نحوه اتصال سقف به سازه نیز در این تصمیم نقش دارند. سقف هالوکور پیش ساخته یکی از سیستم‌هایی است که با استفاده از پنل‌های بتنی دارای حفره‌های طولی و معمولاً با پیش‌تنیدگی تولید می‌شود و در پروژه‌هایی مانند ساختمان‌های تجاری، صنعتی و پارکینگ‌ها کاربرد دارد.

بااین‌حال، مزیت‌هایی مانند سرعت نصب یا کاهش عملیات کارگاهی به این معنا نیست که هالوکور برای هر پروژه‌ای انتخاب مناسبی است. دهانه، بارگذاری، نحوه حمل و نصب، محل بازشوها و جزئیات اتصالات باید از مرحله طراحی بررسی شوند. در ادامه، ساختار و عملکرد این سقف، مشخصات فنی، اجرای سقف هالوکور، مزایا و محدودیت‌ها و عوامل مؤثر بر هزینه آن را بررسی می‌کنیم.

سقف هالوکور پیش ساخته چیست؟

سقف هالوکور نوعی دال بتنی پیش‌ساخته است که در مقطع آن حفره‌های ممتد و طولی وجود دارد. واژه Hollow Core نیز از همین ساختار گرفته شده و به وجود هسته‌ها یا فضاهای خالی درون پنل اشاره دارد. این پنل‌ها در کارخانه و با ابعاد مشخص تولید می‌شوند و هالوکورهای متداول معمولاً از نوع پیش‌تنیده هستند؛ به این معنا که در فرایند تولید از استرندهای فولادی تحت کشش برای ایجاد پیش‌تنیدگی در عضو استفاده می‌شود. منابع تخصصی PCI نیز دال هالوکور را در قالب اعضای بتنی پیش‌ساخته و پیش‌تنیده با حفره‌های طولی معرفی می‌کنند.

وجود حفره‌ها باعث می‌شود بخشی از بتن ناحیه داخلی مقطع حذف شود و وزن دال نسبت به یک مقطع توپر مشابه کاهش پیدا کند، بدون اینکه تمام ضخامت سقف با بتن پر گردد. البته شکل، تعداد حفره‌ها، ضخامت و آرایش داخلی پنل در محصولات مختلف یکسان نیست و بر اساس طراحی و سیستم تولید تغییر می‌کند.

هالوکور را نباید با هر سقف بتنی مجوف یکی دانست. دال هالوکور یک سیستم مشخص پیش‌ساخته است، درحالی‌که دال‌های مجوف می‌توانند به روش‌های دیگری نیز ساخته یا به‌صورت درجا اجرا شوند. تفاوت اصلی این سیستم‌ها تنها در وجود فضای خالی نیست؛ روش ساخت، نحوه مسلح‌سازی و رفتار سازه‌ای آن‌ها نیز متفاوت است.

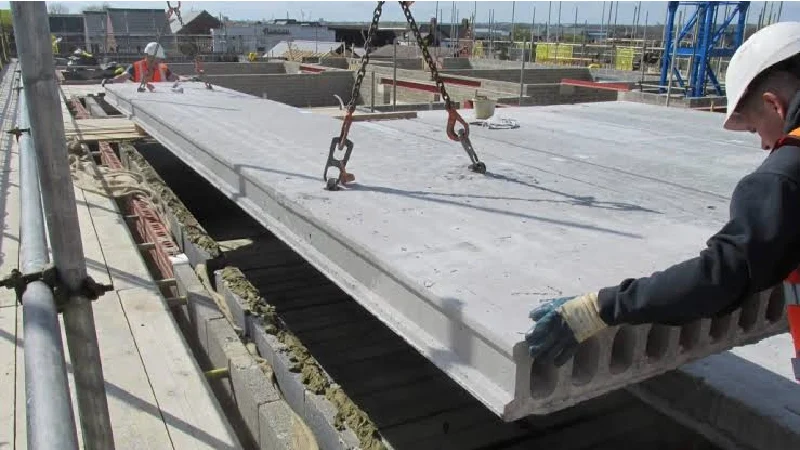

ساختار و اجزای سقف هالوکور چگونه است؟

عملکرد دال هالوکور به ترکیب حساب‌شده‌ای از بتن، حفره‌های طولی و استرندهای پیش‌تنیده وابسته است. شکل این اجزا در محصولات مختلف می‌تواند متفاوت باشد، اما منطق کلی مقطع مشابه است: بخش‌هایی از بتن که نقش کمتری در عملکرد خمشی دارند حذف و در مقابل، نواحی بتنی و فولادی موردنیاز برای انتقال نیرو حفظ می‌شوند.

حفره‌های طولی و جان‌های بتنی

حفره‌های هالوکور در امتداد طول پنل ادامه دارند و بین آن‌ها نوارهای قائم بتنی یا «جان» باقی می‌ماند. این جان‌ها همراه با قسمت‌های بتنی بالا و پایین مقطع در تحمل نیروهای وارد بر عضو نقش دارند. بنابراین تعداد و شکل حفره‌ها را نمی‌توان بدون توجه به ظرفیت سازه‌ای پنل تغییر داد.

هندسه حفره‌ها، ضخامت جان‌ها و نسبت بخش‌های توپر و خالی در محصولات مختلف یکسان نیست. به همین دلیل، هنگام ارزیابی ظرفیت دال هالوکور باید مشخصات واقعی مقطع مورد استفاده بررسی شود، نه یک هندسه عمومی برای همه محصولات.

استرندهای پیش‌تنیده چه نقشی دارند؟

در دال پیش‌تنیده هالوکور، استرندهای فولادی عمدتاً در امتداد طول پنل قرار می‌گیرند. این استرندها پیش از انتقال نیروی پیش‌تنیدگی تحت کشش قرار می‌گیرند و پس از رسیدن بتن به مقاومت لازم، نیروی آن‌ها به بتن منتقل می‌شود.

نتیجه این فرایند ایجاد تنش فشاری اولیه در بتن است که به بهبود عملکرد عضو در برابر تنش‌های کششی ناشی از خمش کمک می‌کند. همین ویژگی یکی از دلایلی است که پنل‌های هالوکور می‌توانند با عمق نسبتاً محدود، دهانه‌های قابل توجهی را پوشش دهند؛ هرچند ظرفیت نهایی به ضخامت مقطع، تعداد و آرایش استرندها، مقاومت بتن و میزان بارگذاری وابسته است.

سقف هالوکور چگونه بار را منتقل می‌کند؟

پنل‌های هالوکور متعارف اساساً به‌صورت یک‌طرفه دهانه را پوشش می‌دهند؛ یعنی تکیه‌گاه‌های اصلی در دو انتهای پنل قرار دارند و بار ثقلی عمدتاً در امتداد طول عضو به آن‌ها منتقل می‌شود. این ویژگی هالوکور را از سیستم‌هایی که عملکرد اصلی آن‌ها دوطرفه است متمایز می‌کند. برای آشنایی دقیق‌تر با این تفاوت می‌توانید مقاله دال یک طرفه و دوطرفه را مطالعه کنید.

البته قرار گرفتن چند پنل در کنار یکدیگر به این معنا نیست که هر قطعه کاملاً مستقل از پنل مجاور عمل می‌کند. اتصال طولی بین پنل‌ها می‌تواند در توزیع بخشی از بارهای متمرکز بین چند عضو نقش داشته باشد؛ بااین‌حال، این توزیع جانبی رفتار اصلی یک‌طرفه پنل را به یک دال دوطرفه تبدیل نمی‌کند.

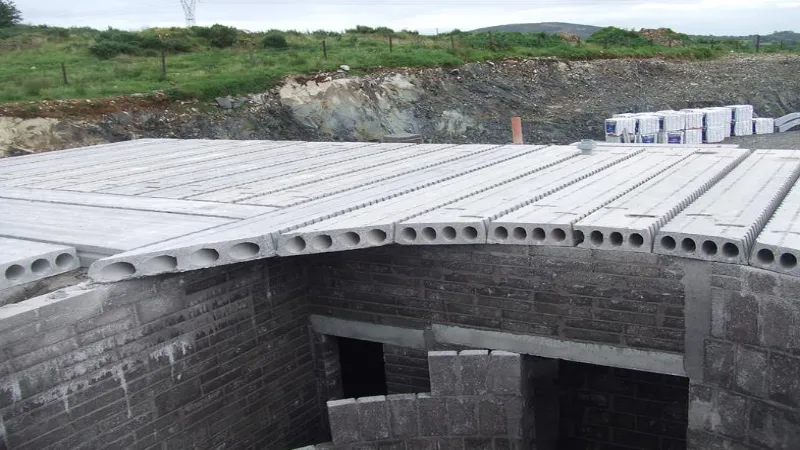

مشخصات فنی سقف هالوکور؛ ابعاد، ضخامت، وزن و دهانه

مشخصات فنی سقف هالوکور به نوع پنل، بارگذاری و الزامات طراحی پروژه بستگی دارد. به همین دلیل، ابعاد و ظرفیت نهایی باید بر اساس دیتاشیت تولیدکننده و محاسبات سازه‌ای بررسی شود.

ابعاد و ضخامت دال هالوکور

پنل‌های هالوکور معمولاً با عرض ثابت در خط تولید ساخته می‌شوند و طول آن‌ها متناسب با دهانه موردنیاز پروژه برش می‌خورد. عرض حدود ۱.۲ متر یکی از ابعاد متداول این پنل‌هاست، هرچند ابعاد دقیق می‌تواند بین تولیدکنندگان متفاوت باشد.

ضخامت پنل نیز بر اساس عواملی مانند دهانه، بارگذاری و الزامات کنترل خیز انتخاب می‌شود. برای نمونه، جداول طراحی PCI مقاطع هالوکور با ضخامت‌های تقریبی زیر را پوشش می‌دهند:

ضخامت تقریبی پنل	معادل اینچی
۱۵۲ میلی‌متر	۶ اینچ
۲۰۳ میلی‌متر	۸ اینچ
۲۵۴ میلی‌متر	۱۰ اینچ
۳۰۵ میلی‌متر	۱۲ اینچ

این مقادیر نمونه‌هایی از ضخامت‌های متداول هستند و نباید به‌عنوان ابعاد ثابت همه پنل‌های هالوکور در نظر گرفته شوند.

دهانه سقف هالوکور چقدر است؟

برای دهانه سقف هالوکور نمی‌توان یک عدد مانند ۱۲، ۱۵ یا ۱۸ متر را به‌عنوان حداکثر دهانه همه پنل‌ها اعلام کرد. حتی برای یک ضخامت مشخص، تغییر تعداد و آرایش استرندها می‌تواند ظرفیت پنل را تغییر دهد. به همین دلیل، دهانه همواره باید در کنار بارگذاری و مشخصات واقعی مقطع بررسی شود.

عوامل اصلی تعیین‌کننده دهانه عبارت‌اند از:

• ضخامت و هندسه مقطع پنل؛
• تعداد، قطر و آرایش استرندهای پیش‌تنیده؛
• مقاومت بتن؛
• بار مرده و بار زنده سقف؛
• وجود بارهای متمرکز یا بازشوها؛
• کنترل خیز و شرایط بهره‌برداری؛
• ظرفیت خمشی و برشی عضو؛
• الزامات حریق و شرایط تکیه‌گاهی.

در نتیجه، عبارت‌هایی مانند «هالوکور تا ۱۵ متر دهانه می‌دهد» تنها زمانی معنا دارند که نوع پنل و میزان بارگذاری نیز مشخص باشد. در جداول طراحی معتبر نیز ظرفیت بار، دهانه و آرایش استرند در کنار یکدیگر ارزیابی می‌شوند.

وزن سقف هالوکور به چه عواملی بستگی دارد؟

وزن سقف هالوکور فقط از روی ضخامت پنل قابل تعیین نیست و به هندسه مقطع، میزان بتن موجود در آن و وجود یا عدم وجود بتن رویه نیز وابسته است.

هنگام مقایسه وزن هالوکور با یک سیستم سقف دیگر، بهتر است وزن کامل سیستم اجراشده بررسی شود؛ یعنی علاوه بر پنل، بتن رویه احتمالی، مصالح تکمیلی و سایر اجزای دائمی سقف نیز در محاسبه قرار گیرند.

پیش‌تنیدگی همچنین می‌تواند پیش از اعمال بارهای بهره‌برداری، انحنای رو به بالایی در پنل ایجاد کند که با اصطلاح Camber شناخته می‌شود. مقدار آن ثابت نیست و با طول پنل، میزان پیش‌تنیدگی، مشخصات مقطع، بارهای واردشده و تغییرات بلندمدت ارتباط دارد. کنترل Camber به‌ویژه هنگام نصب چند پنل در کنار یکدیگر و دستیابی به تراز نهایی مناسب کف اهمیت پیدا می‌کند.

سقف هالوکور چگونه تولید می‌شود؟

تولید سقف هالوکور پیش ساخته در کارخانه و روی بسترهای طولانی انجام می‌شود. جزئیات خط تولید بین کارخانه‌ها متفاوت است، اما مراحل کلی معمولاً به این ترتیب هستند:

1. آماده‌سازی بستر تولید: سطح بستر تمیز و برای تولید پیوسته پنل‌ها آماده می‌شود.
2. کشیدن استرندهای فولادی: استرندها در امتداد بستر قرار می‌گیرند و تا نیروی مشخصی کشیده می‌شوند. مقدار این نیرو بر اساس طراحی پنل تعیین می‌شود.
3. شکل‌دهی بتن و ایجاد حفره‌ها: بتن با اسلامپ پایین توسط تجهیزات مخصوص روی بستر شکل می‌گیرد و هم‌زمان حفره‌های طولی داخل مقطع ایجاد می‌شوند. در بسیاری از خطوط تولید این مرحله به روش اکستروژن یا Slipformer انجام می‌شود.
4. عمل‌آوری بتن: پنل تا رسیدن بتن به مقاومت لازم تحت شرایط کنترل‌شده عمل‌آوری می‌شود. انتقال نیروی پیش‌تنیدگی پیش از دستیابی بتن به مقاومت موردنیاز مجاز نیست.
5. آزادسازی استرندها: پس از رسیدن بتن به مقاومت تعیین‌شده، نیروی استرندها به عضو منتقل می‌شود و پیش‌تنیدگی در پنل شکل می‌گیرد.
6. برش پنل‌ها: نوار پیوسته تولیدشده مطابق نقشه‌های پروژه به طول‌های موردنیاز برش داده می‌شود. محل بازشوهای پیش‌بینی‌شده و سایر جزئیات سفارش نیز باید با نقشه‌های اجرایی هماهنگ باشند.
7. کنترل و انتقال به پروژه: ابعاد، کیفیت سطح و مشخصات پنل کنترل می‌شود و قطعات برای انتقال به محل پروژه آماده می‌شوند.

تولید کارخانه‌ای امکان کنترل بهتر عواملی مانند مقاومت بتن، موقعیت استرندها و ابعاد پنل را فراهم می‌کند؛ بااین‌حال، کیفیت نهایی تنها به تولید وابسته نیست و طراحی، حمل و اجرای سقف هالوکور در محل پروژه نیز بر عملکرد سیستم اثر دارند.

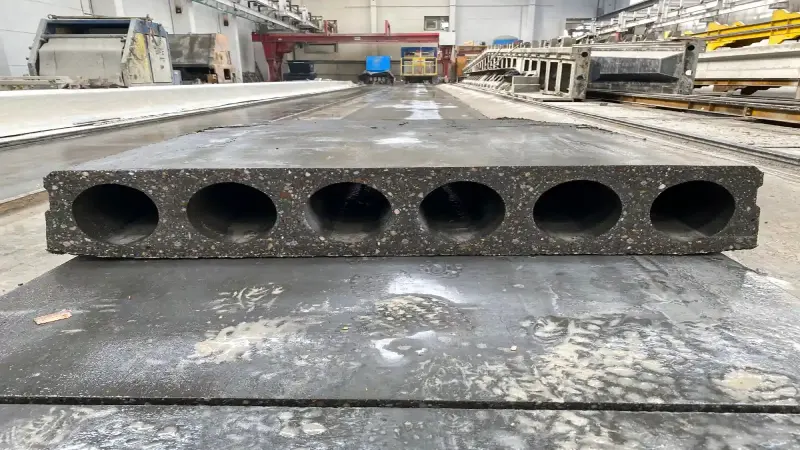

اجرای سقف هالوکور چگونه انجام می‌شود؟

اجرای سقف هالوکور با انتقال پنل‌های پیش‌ساخته به پروژه و نصب آن‌ها روی تکیه‌گاه‌های از پیش آماده‌شده انجام می‌شود. برخلاف سقف‌های درجا، بخش اصلی دال پیش از ورود به کارگاه ساخته شده است؛ بنابراین در محل پروژه تمرکز بیشتر روی جانمایی دقیق پنل‌ها، تأمین نشیمن مناسب، اجرای اتصالات و تکمیل درزهای بین قطعات است.

۱. آماده‌سازی تکیه‌گاه‌ها و محل نشیمن

پیش از نصب، محل قرارگیری پنل‌ها روی تیر، دیوار یا سایر اعضای باربر کنترل می‌شود. سطح نشیمن باید با نقشه‌های اجرایی هماهنگ باشد تا پنل پس از استقرار تکیه‌گاه کافی برای انتقال نیرو داشته باشد.

مقدار نشیمن را نمی‌توان با یک عدد ثابت برای تمام پروژه‌ها تعیین کرد؛ جنس تکیه‌گاه، نوع پنل، جزئیات اتصال، تلرانس‌های ساخت و نصب و الزامات طراحی بر آن اثر دارند. بنابراین ابعاد نشیمن و جزئیات انتهای پنل باید از نقشه‌های تأییدشده همان پروژه استخراج شوند.

۲. حمل و بلندکردن پنل‌های هالوکور

پنل‌های هالوکور پس از انتقال به پروژه معمولاً با جرثقیل در محل خود قرار می‌گیرند. ترتیب نصب باید مطابق نقشه جانمایی باشد تا هر قطعه در راستا و موقعیت پیش‌بینی‌شده قرار گیرد. با توجه به وزن، طول و پیش‌تنیدگی پنل‌ها، نحوه بلندکردن و نقاط مهار باید طبق دستورالعمل سازنده و برنامه نصب تعیین شود و نباید برای همه قطعات از یک دیتیل عمومی استفاده کرد.

پیش از بلندکردن پنل، مواردی مانند ظرفیت جرثقیل متناسب با وزن و شعاع کاری، نقاط مجاز مهار، سلامت تجهیزات Rigging و آرایش اسلینگ‌ها کنترل می‌شوند. در صورت نیاز نیز می‌توان از تجهیزاتی مانند Spreader Beam برای توزیع مناسب نیرو استفاده کرد. حین جابه‌جایی باید از ضربه، پیچش یا اعمال نیروهای پیش‌بینی‌نشده به پنل جلوگیری و مسیر حرکت آن در کارگاه کنترل شود.

پنل‌ها نیز پیش از استقرار نهایی از نظر ترک، آسیب لبه‌ها یا صدمات احتمالی ناشی از حمل بررسی می‌شوند. پس از قرارگیری روی تکیه‌گاه، راستا، طول نشیمن، تراز و وضعیت قطعات مجاور کنترل می‌شود و اختلاف Camber میان پنل‌ها نیز باید پیش از اجرای عملیات تکمیلی بررسی شود تا در تراز نهایی کف مشکل ایجاد نکند.

۳. نصب و تنظیم پنل‌ها

پنل‌ها به‌ترتیب روی تکیه‌گاه قرار می‌گیرند و موقعیت آن‌ها از نظر راستا، طول نشیمن، فاصله قطعات و تراز کنترل می‌شود. اختلاف Camber میان پنل‌های مجاور نیز ممکن است در این مرحله دیده شود و باید در جزئیات اجرایی کف در نظر گرفته شود.

بنابراین سرعت نصب هالوکور به معنی حذف کنترل‌های اجرایی نیست و بخش قابل توجهی از کیفیت نهایی سقف به دقت جانمایی قطعات وابسته است.

۴. اجرای درزها و اتصالات بین پنل‌ها

پس از استقرار قطعات، درزهای طولی میان پنل‌ها مطابق جزئیات پروژه تکمیل می‌شوند. در سیستم‌های متداول، این درزها می‌توانند با گروت یا بتن مناسب پر شوند و بسته به طراحی، میلگردها یا اتصالات دیگری نیز برای یکپارچگی کف در نظر گرفته شود.

این مرحله فقط برای پر کردن فاصله ظاهری میان پنل‌ها نیست؛ نحوه اتصال قطعات در انتقال نیرو میان آن‌ها و عملکرد مجموعه سقف به‌عنوان یک سیستم نیز اهمیت دارد.

۵. بتن رویه؛ همیشه الزامی نیست

یکی از نکاتی که در توضیحات مربوط به اجرای سقف هالوکور گاهی مبهم بیان می‌شود، بتن رویه است. همه سقف‌های هالوکور الزاماً با لایه سازه‌ای بتن درجا روی پنل‌ها اجرا نمی‌شوند. سیستم می‌تواند با بتن رویه یا بدون آن طراحی شود و تصمیم نهایی به الزامات سازه‌ای، عملکرد دیافراگم، تراز کف و جزئیات پروژه بستگی دارد.

تعیین وجود یا عدم وجود topping صرفاً تصمیم اجرایی نیست؛ به طراحی سازه، دیافراگم، انتقال برش، الزامات اتصال، تراز کف و سیستم مورد استفاده وابسته است.

بنابراین وجود بتن رویه را نباید یک مرحله ثابت برای تمام پروژه‌های هالوکور دانست؛ ضخامت و نقش آن باید در نقشه‌های طراحی مشخص شده باشد.

اجرای سقف هالوکور در اسکلت فلزی و بتنی چه تفاوتی دارد؟

هالوکور را می‌توان در سازه‌های فلزی و بتنی به کار برد، اما جزئیات نشیمن و اتصال در این دو حالت یکسان نیست.

در سازه بتنی، پنل ممکن است روی تیر یا دیوار بتنی قرار گیرد و طول نشیمن، آرماتورهای اتصال، نواحی بتن درجا و سایر جزئیات متناسب با طرح سازه تعیین شوند.

در سقف سازه فلزی، پنل می‌تواند روی تیر یا نشیمن فولادی قرار گیرد و نوع عضو فولادی، میزان نشیمن و جزئیات اتصال متناسب با سیستم سازه مشخص شوند.

در هر دو حالت، استفاده از یک دیتیل عمومی برای تمام پروژه‌ها مناسب نیست؛ زیرا نوع تکیه‌گاه، مسیر انتقال بار و الزامات اتصال می‌توانند متفاوت باشند.

بازشو و عبور تأسیسات در سقف هالوکور

محل بازشوهای معماری و تأسیساتی بهتر است از مرحله طراحی و تهیه نقشه‌های پنل مشخص شود. وجود حفره‌های طولی در هالوکور به این معنا نیست که می‌توان در هر نقطه از سقف بدون محدودیت سوراخ یا بازشو ایجاد کرد.

بازشوهای کوچک در موقعیت مناسب ممکن است بدون قطع استرند اجرا شوند، اما هر بازشویی که با استرندهای پیش‌تنیده یا بخش مؤثر مقطع تداخل داشته باشد نیازمند بررسی سازه‌ای است. به همین دلیل، قطع استرند بدون تأیید طراح یا تولیدکننده پنل رویکرد مناسبی نیست.

هماهنگی معماری، سازه و تأسیسات پیش از تولید پنل‌ها می‌تواند از ایجاد تغییرات پرهزینه یا محدودیت‌های اجرایی در کارگاه جلوگیری کند؛ به‌ویژه برای رایزرها، داکت‌ها و بازشوهای اصلی که ابعاد و محل آن‌ها از قبل قابل تعیین است.

مزایا و معایب سقف هالوکور

مزایا و محدودیت‌های هالوکور تا حد زیادی به میزان هماهنگی پروژه با یک سیستم پیش‌ساخته بستگی دارد؛ هرچه پلان، دهانه‌ها و جزئیات اجرایی از ابتدا دقیق‌تر مشخص شده باشند، استفاده از این سیستم ساده‌تر و کارآمدتر خواهد بود.

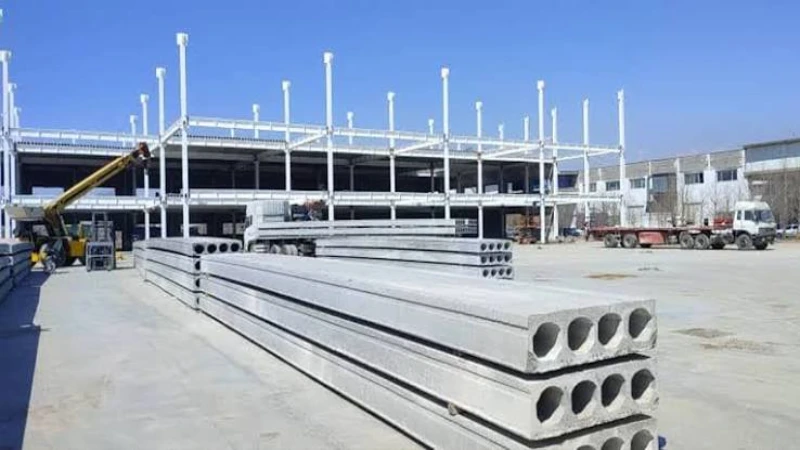

مزایای سقف هالوکور

• سرعت بالاتر اجرا: بخش اصلی دال در کارخانه تولید می‌شود و پس از انتقال به پروژه، نصب پنل‌ها نسبت به اجرای یک دال کاملاً درجا سریع‌تر انجام می‌شود.
• کاهش قالب‌بندی و شمع‌بندی: پنل هالوکور خود عضو باربر سقف است؛ بنابراین معمولاً نیاز به قالب‌بندی گسترده زیر کل سطح سقف کاهش پیدا می‌کند.
• کنترل بهتر کیفیت تولید: شرایط کارخانه امکان کنترل منظم‌تر بتن، استرندها، ابعاد قطعات و فرایند عمل‌آوری را فراهم می‌کند.
• مناسب برای پروژه‌های تکرارشونده: در ساختمان‌هایی با دهانه‌ها و مدول‌های مشابه، تولید و نصب قطعات تکراری می‌تواند مزیت صنعتی‌سازی هالوکور را افزایش دهد.
• کاهش بخشی از عملیات کارگاهی: حجم بتن‌ریزی و فعالیت‌های تر در محل پروژه نسبت به بسیاری از سیستم‌های کاملاً درجا کمتر است.

معایب سقف هالوکور و محدودیت‌های آن

معایب سقف هالوکور بیشتر در پروژه‌هایی دیده می‌شود که شرایط معماری یا اجرایی با منطق پیش‌ساختگی هماهنگ نیست:

• نیاز به حمل و تجهیزات نصب: مسیر ورود قطعات، فضای تخلیه و امکان استقرار جرثقیل باید از قبل بررسی شود.
• انعطاف کمتر در تغییرات پس از تولید: تغییر طول پنل‌ها، جهت قرارگیری یا برخی جزئیات معماری و تأسیساتی پس از ساخت قطعات ساده نیست.
• محدودیت در ایجاد بازشو: بازشوهایی که با استرندهای پیش‌تنیده یا بخش مؤثر مقطع تداخل دارند، بدون بررسی سازه‌ای قابل اجرا نیستند.
• اهمیت زیاد جزئیات اتصال: عملکرد مناسب سقف به نشیمن، درزهای میان پنل‌ها و اتصال صحیح آن‌ها به سیستم باربر سازه نیز وابسته است.
• کارایی کمتر در پلان‌های بسیار نامنظم: شکست‌های متعدد پلان و بازشوهای زیاد می‌توانند تعداد قطعات خاص و عملیات تکمیلی را افزایش دهند؛ بنابراین در این پروژه‌ها بهتر است هالوکور با سایر انواع سقف ساختمان مقایسه شود.
• هزینه وابسته به شرایط پروژه: فاصله کارخانه، حجم سفارش، حمل، جرثقیل و جزئیات اجرایی می‌توانند روی صرفه اقتصادی سیستم اثر بگذارند.

عملکرد فنی سقف هالوکور چگونه است؟

عملکرد سقف هالوکور پیش ساخته در برابر صدا، حرارت، حریق و بارهای جانبی به مشخصات پنل و نحوه طراحی کل سیستم وابسته است. وجود حفره‌های طولی یا استفاده از پیش‌تنیدگی به‌تنهایی برای قضاوت درباره این ویژگی‌ها کافی نیست.

عملکرد صوتی و حرارتی سقف هالوکور

جرم بتن می‌تواند به کاهش انتقال صدای هوابرد بین طبقات کمک کند، اما عملکرد صوتی نهایی سقف تنها به پنل هالوکور محدود نمی‌شود. نوع کف‌سازی، لایه‌های تکمیلی و جزئیات اتصال نیز در میزان انتقال صدا مؤثرند. برای کنترل صدای کوبه‌ای نیز نوع پوشش و لایه‌های کف اهمیت زیادی دارد.

از نظر حرارتی، بتن بیشتر نقش جرم حرارتی دارد و می‌تواند سرعت تغییرات دمای فضای داخلی را کاهش دهد. بنابراین نباید حفره‌های هالوکور را به‌تنهایی معادل عایق حرارتی دانست؛ دستیابی به عملکرد حرارتی موردنیاز ساختمان همچنان به لایه‌های عایق و طراحی پوسته وابسته است.

مقاومت سقف هالوکور در برابر حریق

پنل‌های هالوکور را می‌توان برای مقاومت مشخصی در برابر حریق طراحی کرد، اما یک زمان ثابت را نمی‌توان به همه محصولات تعمیم داد. ضخامت پنل، میزان پوشش بتن اطراف استرندها، مقدار بار و جزئیات اجرایی از عوامل مؤثر بر درجه مقاومت حریق هستند.

بنابراین اعدادی مانند «دو ساعت مقاومت حریق» تنها زمانی معتبرند که برای مقطع و شرایط مشخصی از پنل تأیید شده باشند.

عملکرد سقف هالوکور در برابر زلزله

در رفتار لرزه‌ای، مقاومت خود پنل فقط بخشی از مسئله است. سقف باید بتواند نیروهای جانبی را از طریق دیافراگم به سیستم باربر جانبی سازه منتقل کند؛ بنابراین اتصالات بین پنل‌ها و اتصال سقف به اعضای پیرامونی اهمیت زیادی دارند.

در زلزله، بحث اصلی صرفاً مقاومت پنل نیست؛ مسیر انتقال نیرو از دیافراگم به اعضای سیستم باربر جانبی و عملکرد اتصالات اهمیت دارد.

هالوکور می‌تواند با بتن رویه یا بدون آن در سیستم دیافراگم طراحی شود، اما جزئیات انتقال نیرو در هر حالت متفاوت است. به همین دلیل، عبارت‌هایی مانند «سقف هالوکور ضدزلزله است» بدون بررسی اتصالات و طراحی کل سازه، توصیف دقیقی از عملکرد این سیستم نیست.

سقف هالوکور برای چه پروژه‌هایی مناسب است؟

سقف هالوکور بیشترین کارایی را در پروژه‌هایی دارد که پلان نسبتاً منظم، دهانه‌های تکرارشونده و امکان برنامه‌ریزی دقیق پیش از تولید قطعات داشته باشند. در چنین شرایطی می‌توان از مزیت تولید کارخانه‌ای و نصب تکرارشونده پنل‌ها بهتر استفاده کرد.

کاربردهای رایج هالوکور شامل موارد زیر است:

• پارکینگ‌های طبقاتی: تکرار دهانه‌ها و نیاز به اجرای سریع طبقات، شرایط مناسبی برای استفاده از پنل‌های پیش‌ساخته ایجاد می‌کند.
• ساختمان‌های اداری و تجاری: به‌ویژه در پلان‌هایی که شبکه سازه‌ای منظم و بازشوهای اصلی از ابتدا مشخص شده باشند.
• انبارها و ساختمان‌های صنعتی: جایی که تکرار مدول‌ها و کاهش عملیات کارگاهی اهمیت بالایی دارد.
• پروژه‌های مسکونی با پلان منظم: به شرط آنکه دهانه‌ها، محل رایزرها و سایر بازشوها از مرحله طراحی با سیستم هماهنگ شوند.
• پروژه‌های چندطبقه با تیپ تکراری: هرچه تعداد قطعات مشابه بیشتر باشد، امکان استفاده مؤثرتر از فرایند تولید و نصب تکرارشونده فراهم می‌شود.

در مقابل، هالوکور الزاماً بهترین انتخاب برای پروژه‌هایی با پلان بسیار نامنظم، تغییرات مکرر معماری، تعداد زیاد بازشوهای خاص یا دسترسی دشوار تجهیزات نصب نیست. بنابراین انتخاب این سیستم باید بر اساس دهانه، بارگذاری، هندسه پلان، محل بازشوها، نوع سازه و شرایط حمل و نصب انجام شود.

مقایسه سقف هالوکور با سایر سیستم‌های سقف

برای مقایسه سقف هالوکور با سایر دال‌های بتنی باید علاوه بر وزن یا سرعت اجرا، روش ساخت، مسیر انتقال بار و میزان انعطاف‌پذیری سیستم در پروژه را در نظر گرفت.

معیار	هالوکور	تیرچه‌بلوک	دال بتنی درجا	دال وافل	دال مجوف دوطرفه
روش اجرا	پیش‌ساخته	عمدتاً درجا	درجا	درجا	بسته به سیستم؛ معمولاً درجا
رفتار اصلی باربری	یک‌طرفه	عمدتاً یک‌طرفه	یک‌طرفه یا دوطرفه، بسته به سیستم	عمدتاً دوطرفه	دوطرفه
پیش‌تنیدگی	معمولاً دارد	معمولاً ندارد	معمولاً ندارد، مگر سیستم پیش‌تنیده	معمولاً ندارد	بسته به سیستم
تولید بخش اصلی سقف	کارخانه	عمدتاً کارگاه	کارگاه	کارگاه	کارگاه یا سیستم ترکیبی
قالب‌بندی زیر سقف	محدودتر	نیازمند اجزای قالب‌بندی و شمع‌بندی	معمولاً گسترده‌تر	نیازمند قالب وافل و تجهیزات مربوطه	وابسته به نوع سیستم
سرعت نصب/اجرای بدنه سقف	بالا	متوسط	متوسط تا پایین‌تر	متوسط	وابسته به سیستم
نیاز به جرثقیل	معمولاً بله	معمولاً خیر	معمولاً خیر	معمولاً خیر	معمولاً خیر
انعطاف در تغییرات پس از اجرا	محدودتر	متوسط	بیشتر	متوسط	وابسته به سیستم
ایجاد بازشو	نیازمند هماهنگی با پنل و استرندها	وابسته به محل تیرچه‌ها	معمولاً انعطاف‌پذیرتر	نیازمند بررسی تیرچه‌ها و نواحی توپر	وابسته به آرایش مجوف و اجزای سازه‌ای
کنترل اتصالات	اهمیت بالا	اهمیت متوسط تا بالا	وابسته به سیستم	اهمیت بالا	اهمیت بالا
بتن رویه	بسته به طراحی سیستم	بخشی از سیستم اجرا	عضو اصلی سقف	عضو اصلی سقف	بسته به سیستم
مناسب برای دهانه‌های تکرارشونده	بسیار مناسب	مناسب	مناسب	مناسب	مناسب
وابستگی به حمل قطعات	بالا	کم	کم	کم	کم تا متوسط
مناسب برای پلان‌های بسیار نامنظم	محدودتر	نسبتاً مناسب	مناسب‌تر	متوسط	وابسته به سیستم

در یک دال تخت بتنی توپر، سقف معمولاً به‌صورت درجا اجرا می‌شود و می‌تواند بار را در دو راستا مستقیماً به ستون‌ها منتقل کند. در مقابل، پنل هالوکور بین تکیه‌گاه‌های دو انتهای خود قرار می‌گیرد و مسیر اصلی انتقال بار آن در امتداد طول پنل است.

همچنین وجود فضای خالی در مقطع، هالوکور را با هر دال مجوف یکسان نمی‌کند. بسیاری از دال‌های مجوف در محل پروژه اجرا می‌شوند و بسته به سیستم می‌توانند رفتار دوطرفه داشته باشند. بنابراین انتخاب بین این گزینه‌ها باید بر اساس دهانه، هندسه پلان، مسیر باربری، زمان‌بندی و محدودیت‌های اجرایی همان پروژه انجام شود.

مقایسه هالوکور و دال مشبک دوطرفه IntelDeck

هالوکور و دال مشبک دوطرفه IntelDeck از نظر روش ساخت و مسیر انتقال بار، دو رویکرد متفاوت در طراحی سقف هستند. هالوکور معمولاً از پنل‌های پیش‌ساخته و پیش‌تنیده تشکیل می‌شود که رفتار ثقلی اصلی آنها در امتداد طول پنل و به صورت یک‌طرفه است. در مقابل، IntelDeck به عنوان یک سیستم دال مشبک دوطرفه، برای انتقال بار در دو راستای اصلی دال طراحی می‌شود.

بنابراین مقایسه این دو سیستم نباید فقط بر اساس وزن یا سرعت اجرا انجام شود؛ بلکه باید رفتار سازه‌ای، دهانه، معماری، تأسیسات و الزامات اجرایی پروژه نیز همزمان بررسی شوند.

معیار	هالوکور	IntelDeck
رفتار ثقلی اصلی	یک‌طرفه	دوطرفه
روش ساخت	پیش‌ساخته کارخانه‌ای	اجرای سیستم دال مشبک در پروژه مطابق جزئیات طراحی
پیش‌تنیدگی	معمولاً دارد	سیستم غیرپیش‌تنیده
مسیر اصلی انتقال بار	در امتداد طول پنل به تکیه‌گاه‌های انتهایی	در دو راستای اصلی دال
تکیه‌گاه	معمولاً دو انتهای پنل	وابسته به سیستم سازه و طراحی دال
دهانه قابل استفاده	وابسته به مقطع، پیش‌تنیدگی، بارگذاری و شرایط تکیه‌گاهی	وابسته به نوع سیستم IntelDeck، ضخامت، بارگذاری و طراحی سازه
نیاز به تیر میانی	در بسیاری از کاربردها قابل حذف است، مشروط به طراحی مناسب	هدف سیستم، ایجاد دهانه‌های بدون تیر میانی در محدوده طراحی سیستم است
نیاز به حمل پنل	بله	ندارد؛ اجزای سیستم در محل پروژه اجرا می‌شوند
نیاز به جرثقیل برای نصب سقف	معمولاً بله	برای خود سیستم سقف، به حمل و نصب پنل‌های هالوکور نیاز ندارد
بازشوها	نیازمند هماهنگی دقیق با حفره‌ها، استرندها و مقطع پنل	باید بر اساس آرایش مشبک، آرماتورگذاری و جزئیات طراحی بررسی شوند
انعطاف در پلان	به ابعاد و هندسه پنل‌ها وابسته است	وابسته به هندسه شبکه و جزئیات طراحی سیستم
هماهنگی تأسیسات	بهتر است پیش از تولید پنل‌ها مشخص شود	نیازمند هماهنگی با آرماتوربندی، شبکه سقف و بازشوهای طراحی‌شده
بتن رویه	بسته به طراحی سیستم	جزئی از سیستم اجرای دال و بسته به جزئیات طراحی
دیافراگم	عملکرد آن به اتصالات بین پنل‌ها و اتصال پیرامونی وابسته است	باید بر اساس جزئیات اتصال و طراحی کل دال بررسی شود
سرعت اجرا	مزیت اصلی ناشی از پیش‌ساختگی و نصب سریع پنل‌ها	مزیت اصلی در حذف بخشی از عملیات و قالب‌بندی متعارف و روش اجرای سیستم
تغییرات پس از اجرا یا تولید	تغییر در پنل‌های تولیدشده محدودتر است	تغییرات نیز باید در چارچوب نقشه‌ها و جزئیات اجرایی سیستم بررسی شوند

کدام سیستم برای پروژه مناسب‌تر است؟

هیچ‌یک از این دو سیستم را نمی‌توان بدون بررسی شرایط پروژه به صورت مطلق گزینه بهتر دانست. انتخاب مناسب به عواملی مانند هندسه پلان، دهانه‌ها، بارگذاری، ارتفاع طبقات، نیازهای معماری و تأسیساتی، محل بازشوها، شرایط دسترسی کارگاه، تجهیزات نصب و الزامات زمانی پروژه بستگی دارد.

در پروژه‌هایی که دهانه‌های خطی و تکرارشونده دارند و امکان حمل و نصب قطعات پیش‌ساخته فراهم است، هالوکور می‌تواند از مزایای پیش‌ساختگی و سرعت نصب استفاده کند.

در مقابل، در پروژه‌هایی که عملکرد دوطرفه دال، انعطاف بیشتر در آرایش پلان و ایجاد دهانه‌های بدون تیر میانی در چارچوب محدوده طراحی سیستم اهمیت دارد، دال مشبک دوطرفه می‌تواند گزینه قابل بررسی باشد.

بنابراین مقایسه فنی باید بر اساس طراحی واقعی پروژه انجام شود و صرفاً مقایسه قیمت یا وزن یک مترمربع سقف نمی‌تواند معیار کافی برای انتخاب سیستم باشد.

قیمت سقف هالوکور به چه عواملی بستگی دارد؟

قیمت سقف هالوکور فقط از روی مترمربع پنل مشخص نمی‌شود. نوع و ضخامت دال، مشخصات سازه‌ای موردنیاز پروژه و هزینه‌های حمل و نصب همگی در مبلغ نهایی مؤثرند؛ بنابراین دو پروژه با متراژ مشابه می‌توانند هزینه متفاوتی برای اجرای هالوکور داشته باشند.

مهم‌ترین عوامل مؤثر بر هزینه عبارت‌اند از:

• ضخامت و مشخصات پنل: تغییر ضخامت و ظرفیت موردنیاز می‌تواند مقدار بتن و استرند مصرفی را تغییر دهد.
• دهانه و بارگذاری پروژه: پنلی که برای بار یا دهانه بیشتری طراحی می‌شود ممکن است به مقطع یا آرایش پیش‌تنیدگی متفاوتی نیاز داشته باشد.
• متراژ و تعداد قطعات: حجم سفارش و تعداد پنل‌های خاص یا غیرتکراری می‌تواند روی هزینه تولید و سفارش اثر بگذارد.
• فاصله کارخانه تا پروژه: فاصله، شرایط مسیر و تعداد سرویس‌های موردنیاز بخشی از هزینه نهایی حمل هستند.
• جرثقیل و شرایط نصب: ظرفیت تجهیزات موردنیاز و مدت استفاده از آن‌ها به ابعاد قطعات، ارتفاع ساختمان و دسترسی کارگاه وابسته است.
• اتصالات و عملیات تکمیلی: درزگیری، اتصالات، جزئیات پیرامونی و بتن رویه در صورت نیاز طراحی باید در برآورد هزینه لحاظ شوند.

در نتیجه، مقایسه اقتصادی هالوکور با سایر سیستم‌ها صرفاً بر اساس قیمت خرید هر مترمربع پنل می‌تواند گمراه‌کننده باشد. معیار دقیق‌تر، هزینه کل سقف اجراشده شامل تولید، حمل، نصب و عملیات تکمیلی است. همین منطق در انتخاب کم هزینه ترین سقف ساختمان نیز اهمیت دارد؛ چون هزینه اولیه یک جزء لزوماً نشان‌دهنده هزینه نهایی سیستم نیست.

جمع‌بندی

سقف هالوکور پیش ساخته زمانی می‌تواند انتخاب مناسبی باشد که پروژه از ابتدا با منطق یک سیستم پیش‌ساخته طراحی شده باشد؛ یعنی دهانه‌ها، محل بازشوها، مسیر حمل، نوع تکیه‌گاه و جزئیات نصب پیش از تولید پنل‌ها مشخص باشند. سرعت اجرای سقف هالوکور و کاهش بخشی از عملیات کارگاهی از نقاط قوت این سیستم است، اما محدودیت در تغییرات پس از تولید، نیاز به تجهیزات نصب و اهمیت اتصالات نیز باید هم‌زمان در تصمیم‌گیری دیده شوند.

در نهایت، انتخاب هالوکور نباید فقط بر اساس بیشترین دهانه، کمترین وزن یا قیمت سقف هالوکور انجام شود. مقایسه فنی و اقتصادی باید کل سیستم اجراشده و شرایط واقعی پروژه را در نظر بگیرد؛ چون سیستمی که برای یک ساختمان منظم و تکرارشونده مناسب است، الزاماً برای پروژه‌ای با پلان پیچیده و تغییرات زیاد بهترین گزینه نخواهد بود.
