انتخاب سقف سازه فلزی فقط به این معنا نیست که یکی از سیستمهای رایج را براساس قیمت یا سرعت اجرا انتخاب کنیم. نوع سقف میتواند بر وزن ساختمان، تعداد تیرهای فرعی، ارتفاع مفید طبقات، مسیر عبور تأسیسات، زمان اجرای سازه و حتی هزینه نهایی پروژه اثر بگذارد. به همین دلیل، گزینهای که در یک ساختمان بهترین عملکرد را دارد، ممکن است برای پروژهای دیگر انتخاب مناسبی نباشد.
انواع سقف سازه فولادی از سیستمهای متداولی مانند عرشه فولادی، کامپوزیت، کرومیت و تیرچهبلوک تا دال بتنی، سقف وافل و سیستمهای دوطرفهای مانند اینتل دک را شامل میشوند. تفاوت این سقفها فقط در مصالح مصرفی یا شیوه اجرا نیست؛ نحوه انتقال بار، محدوده دهانه، وزن مرده، نیاز به قالببندی و کیفیت سطح زیر سقف نیز در هر سیستم متفاوت است.
در ادامه، انواع سقف قابل اجرا روی اسکلت فلزی را معرفی میکنیم و آنها را از نظر کاربرد، مزیت اصلی، محدودیت اجرایی و تناسب با شرایط مختلف پروژه مقایسه خواهیم کرد.
سقف سازه فلزی چیست؟
سقف سازه فلزی به سیستم سقفی مورد استفاده در ساختمان های دارای اسکلت فولادی گفته میشود که بارهای مرده و زنده وارد بر طبقات را دریافت کرده و به تیرها، ستونها یا سایر اجزای باربر سازه انتقال میدهد. برخلاف تصور رایج، تمام اجزای چنین سقفی الزاماً فلزی نیستند؛ در بسیاری از سیستمها، فولاد و بتن بهصورت مشترک یا مستقل در تحمل و انتقال بار نقش دارند.
بنابراین، منظور از سقف سازه فولادی فقط سقفهای دارای ورق یا تیرچه فلزی نیست، بلکه مجموعه سیستمهای سقفی است که با طراحی تکیهگاهها، اتصالات و جزئیات اجرایی مناسب در ساختمان دارای اسکلت فولادی اجرا میشوند.
همچنین باید سقف سازهای را از سقف کاذب، پوشش شیروانی و ورق بام جدا دانست. سقف سازهای بخشی از سیستم باربر ساختمان است، درحالیکه این اجزا معمولاً نقش معماری، تأسیساتی یا محافظتی دارند.

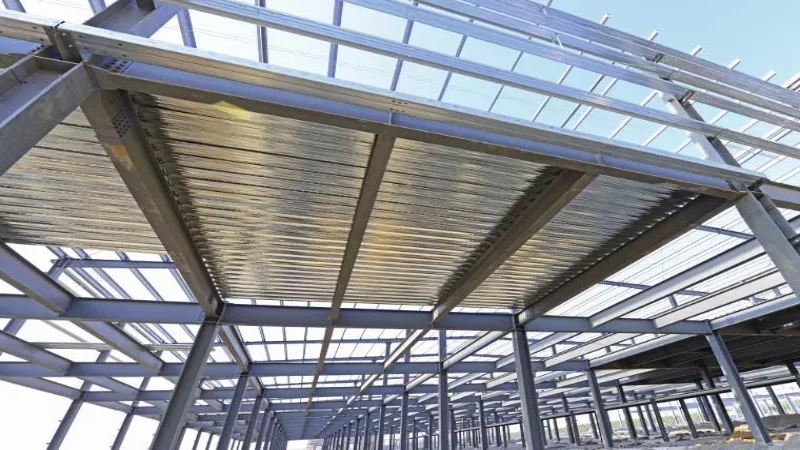

سقفهای فولادی و مرکب در سازه فلزی
انواع سقف سازه فلزی از نظر مصالح، نحوه انتقال بار، سرعت اجرا و محدوده کاربرد تفاوت دارند. برخی سیستمها مانند عرشه فولادی، کامپوزیت و کرومیت ارتباط مستقیمتری با اجزای فولادی سازه دارند. در مقابل، دال بتنی، وافل و اینتلدک نیز با طراحی تکیهگاهها و اتصالات مناسب میتوانند روی اسکلت فولادی اجرا شوند.
در ادامه، مهمترین سقفهای قابل اجرا در سازه فلزی را از نظر ساختار، کاربرد و محدودیتهای اصلی معرفی میکنیم.

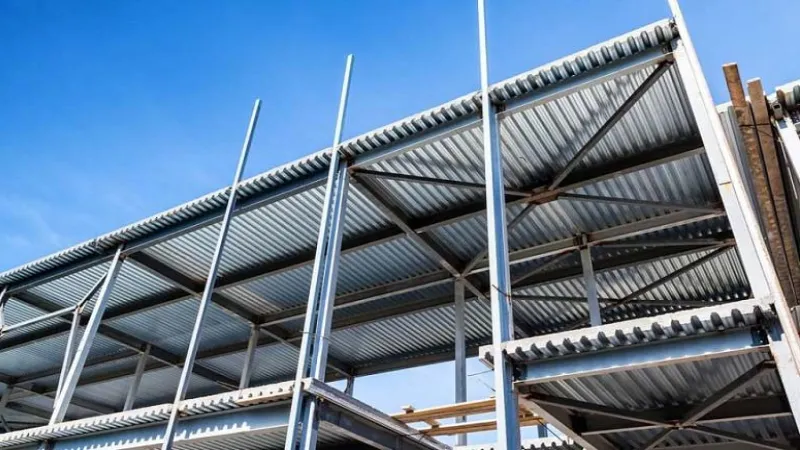

سقف عرشه فولادی
در سقف عرشه فولادی ، ورقهای گالوانیزه فرمدادهشده روی تیرهای سازه قرار میگیرند و پس از نصب برشگیر، آرماتور و بتن رویه، سقف تکمیل میشود. ورق فولادی هنگام اجرا نقش قالب ماندگار را دارد و در صورت طراحی مرکب و تامین الزامات مربوط به برشگیرها، میتواند در عملکرد سازهای دال نیز مشارکت کند.
مهمترین مزیت این سیستم، سرعت مناسب اجرا و کاهش قالببندی سنتی است. ایجاد سریع سکوی کار نیز امکان ادامه همزمان برخی عملیات اجرایی را فراهم میکند. بااینحال، کیفیت نصب ورقها، اجرای گلمیخ، ضخامت بتن و جزئیات مربوط به حریق و ارتعاش باید بهدقت کنترل شوند.
عرشه فولادی بیشتر در ساختمانهای اداری، تجاری، پارکینگها و پروژههایی استفاده میشود که سرعت اجرای طبقات اهمیت زیادی دارد. البته تعداد و ابعاد تیرهای فرعی نیز باید در ارزیابی هزینه نهایی در نظر گرفته شود.
سقف کامپوزیت
سقف کامپوزیت یا مرکب از ترکیب تیر فولادی و دال بتنی تشکیل میشود. در این سیستم، برشگیرها ارتباط میان تیر و بتن را برقرار میکنند تا این دو جزء در برابر بارهای واردشده، رفتار مشترکی داشته باشند.
این سقف در بسیاری از ساختمانهای دارای اسکلت فولادی کاربرد دارد و میتواند برای دهانههای متعارف و متوسط گزینه مناسبی باشد. عملکرد یکپارچه فولاد و بتن، امکان استفاده بهینهتر از ظرفیت هر دو مصالح را فراهم میکند.
در روشهای متداول اجرای سقف کامپوزیت ممکن است به قالببندی زیر دال نیاز باشد. همچنین فاصله تیرهای فرعی، ضخامت دال و ابعاد تیرها بر وزن، عمق نهایی سقف و هزینه اجرا اثر میگذارند. به همین دلیل، ارزیابی این سیستم نباید فقط براساس مصرف بتن یا قیمت اجرای هر مترمربع انجام شود.
سقف کرومیت
سقف کرومیت با استفاده از تیرچههای فولادی دارای جان باز، بلوکهای پرکننده، میلگرد و بتن رویه اجرا میشود. تیرچههای کرومیت در مرحله اجرا برای تحمل وزن خود سقف طراحی میشوند و در صورت رعایت شرایط فنی، میتوان سقف را بدون شمعبندی گسترده اجرا کرد.
دسترسی مناسب به مصالح و آشنایی بسیاری از اکیپهای اجرایی با این سیستم، باعث شده کرومیت در ساختمانهای متعارف دارای اسکلت فلزی کاربرد زیادی داشته باشد. امکان پیشروی همزمان اجرای چند طبقه نیز در برخی پروژهها از مزایای آن محسوب میشود.
عملکرد نهایی سقف به کیفیت ساخت تیرچهها، جوشکاری اتصالات، نحوه اجرای کلافها و بتنریزی وابسته است. همچنین در دهانههای بلند یا پلانهای پیچیده، ممکن است گزینههای دیگری از نظر وزن، خیز یا تعداد تیرهای فرعی شرایط مناسبتری داشته باشند.
سقف روفیکس و طاق ضربی
روفیکس نوعی شبکه فلزی مشبک است که بهعنوان قالب ماندگار زیر بتن قرار میگیرد. این سیستم قالببندی را سادهتر میکند، اما عملکرد و کاربرد آن با سقفهای مرکب جدید مانند عرشه فولادی تفاوت دارد و امروزه در پروژههای متداول کمتر مورد توجه قرار میگیرد.
سقف طاق ضربی نیز با قرارگیری آجر میان تیرهای فولادی اجرا میشود. این روش در ساختمانهای قدیمی رواج زیادی داشت، اما وزن بالا، رفتار نامناسبتر در برابر نیروهای جانبی و دشواری کنترل کیفیت، کاربرد آن را در ساختوسازهای جدید محدود کرده است.
این دو سیستم بخشی از تاریخ اجرای سقف سازه فولادی محسوب میشوند، اما معمولاً در مقایسه اصلی گزینههای جدید و بهینه قرار نمیگیرند.
سقفهای بتنی قابل اجرا روی اسکلت فلزی
همه انواع سقف سازه فلزی الزاماً ساختار فولادی ندارند. بسیاری از سیستمهای بتنی را نیز میتوان با طراحی مناسب تکیهگاهها و اتصالات روی اسکلت فولادی اجرا کرد. به همین دلیل، هنگام بررسی انواع سقف سازه فولادی باید علاوه بر عرشه، کامپوزیت و کرومیت، دالهای بتنی و سیستمهای مشبک را نیز در نظر گرفت.
تفاوت این سقفها بیشتر در نحوه انتقال بار، وزن مرده، نیاز به قالببندی، محدوده دهانه، سرعت اجرا و کیفیت سطح زیر سقف دیده میشود.

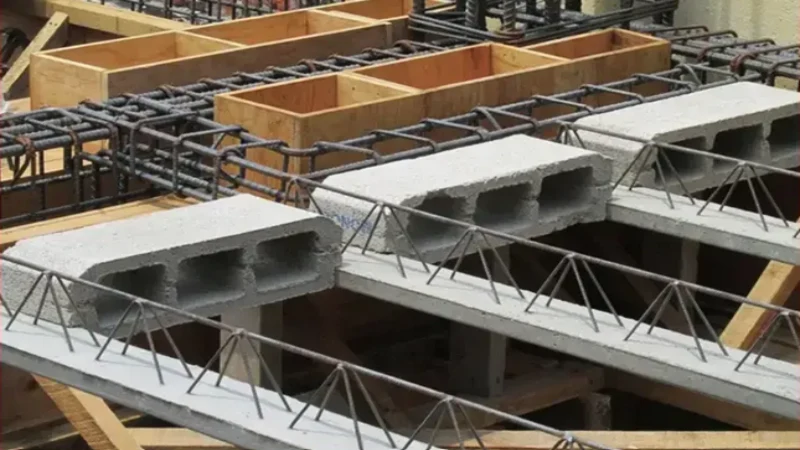

سقف تیرچهبلوک
سقف تیرچه بلوک با استفاده از تیرچه، بلوک پرکننده، آرماتورهای تکمیلی و بتن رویه اجرا میشود و انتقال بار در آن معمولاً یکطرفه است. در سقف سازه فلزی، نحوه اتصال تیرچهها به تیرهای اصلی باید براساس نقشههای اجرایی مشخص شود.
دسترسی گسترده به مصالح و نیروی اجرایی، این سیستم را برای ساختمانهای کوچک و پروژههای دارای دهانه متعارف به گزینهای قابل بررسی تبدیل کرده است. در مقابل، نیاز به شمعبندی، وزن بلوک و بتن، کنترل خیز و کیفیت ساخت تیرچهها میتواند بر عملکرد و هزینه نهایی اثر بگذارد.
همچنین تیرچهبلوک بتنی نباید با سقف کرومیت یکسان در نظر گرفته شود؛ زیرا نوع تیرچه، روش اجرا و نحوه تحمل بار در مرحله ساخت متفاوت است.
سقف دال بتنی
سقف دال بتنی میتواند بهصورت یکطرفه، دوطرفه، توپر یا تخت روی اسکلت فولادی اجرا شود. در این سیستم، بار از طریق دال به تیرهای فولادی یا مستقیماً به ستونها منتقل میشود و جزئیات اتصال باید متناسب با رفتار مورد انتظار سقف طراحی شوند.
دال بتنی معمولاً صلبیت مناسبی ایجاد میکند و در برخی پروژهها از نظر کنترل ارتعاش و عملکرد صوتی مزیت دارد. بااینحال، وزن مرده، مصرف بتن و نیاز به قالببندی آن معمولاً از بعضی سیستمهای مجوف بیشتر است.
در دال تخت بتنی، حذف آویز تیرها میتواند سطح زیر سقف را صافتر و عبور تأسیسات را سادهتر کند. در مقابل، کنترل برش پانچ، خیز و ضخامت دال از نکات اصلی طراحی این نوع سقف سازه فولادی است.
سقف وافل
سقف وافل نوعی دال مشبک است که با ایجاد شبکهای از تیرچهها در یک یا دو جهت، بخشی از بتن نواحی کماثر را حذف میکند. این ساختار میتواند نسبت به دال توپر همظرفیت خود، وزن کمتری داشته باشد و برای برخی دهانههای متوسط و بلند مناسب باشد.
در وافل دوطرفه، بار در دو جهت توزیع میشود و این ویژگی در پلانهای دارای شبکه ستون منظم اهمیت بیشتری دارد. در مقابل، قالببندی دقیق، آرماتوربندی نواحی توپر و کنترل عمق سقف باید جدی گرفته شوند.
سطح زیرین مشبک وافل نیز ممکن است بهعنوان بخشی از معماری باقی بماند یا با سقف کاذب پوشانده شود. به همین دلیل، انتخاب آن فقط براساس دهانه انجام نمیشود و باید نیازهای معماری و تأسیساتی پروژه نیز بررسی شوند.
سقف اینتلدک
سقف اینتل دک یک دال مشبک دوطرفه است که در آن تیرچههای متعامد، بار سقف را در دو جهت انتقال میدهند. این سیستم با طراحی جزئیات مناسب قابلیت اجرا روی اسکلت فولادی و بتنی را دارد.
حذف بخشی از بتن کماثر، کنترل وزن مرده و ایجاد سطح زیرین نسبتاً مسطح از ویژگیهای این سیستم است. رفتار دوطرفه نیز امکان بررسی آن را برای برخی دهانههای متوسط و بلند فراهم میکند.
بااینحال، نمیتوان بدون بررسی نقشههای معماری و سازه، آن را در همه پروژهها بهترین سقف برای سازه فلزی دانست.
سیستمهای بتنی پیشساخته و تخصصی
در برخی پروژهها، سیستمهای تخصصیتری مانند دالهای پیشساخته، هالوکور، دالهای پیشتنیده، پسکشیده و دالهای مجوف نیز بهعنوان سقف قابل اجرا روی اسکلت فلزی بررسی میشوند.
دالهای پیشساخته و هالوکور بهدلیل تولید کارخانهای و نصب سریع، میتوانند عملیات کارگاهی را کاهش دهند؛ اما حمل قطعات، استفاده از جرثقیل و طراحی نشیمن و اتصالات آنها اهمیت زیادی دارد.
سیستمهای پیشتنیده و پسکشیده نیز امکان پوشش دهانههای بلندتر یا کاهش ضخامت دال را فراهم میکنند، ولی به طراحی و اجرای تخصصی نیاز دارند. در دالهای مجوف مانند سقف یوبوت و کوبیاکس نیز بخشی از بتن نواحی کماثر حذف میشود تا وزن سقف کنترل شود.
در نهایت، این سیستمها اگرچه از نظر ماهیت، سقف بتنی محسوب میشوند، اما در دسته گزینههای قابل اجرا برای سازه فلزی قرار میگیرند و باید همراه با سایر انواع سقف سازه فلزی از نظر دهانه، وزن، اجرا و هزینه مقایسه شوند.
مقایسه انواع سقف سازه فلزی
هر سیستم سقف، مزایا و محدودیتهای خاص خود را دارد و نمیتوان فقط براساس سرعت اجرا یا قیمت هر مترمربع درباره مناسببودن آن تصمیم گرفت. جدول زیر، انواع سقف سازه فلزی را از نظر رفتار سازهای، وزن نسبی، سرعت اجرا، وضعیت سطح زیر سقف و شرایط کاربرد مقایسه میکند.
|
نوع سقف |
ماهیت سیستم | نحوه انتقال بار | وزن نسبی معمول | سرعت اجرا | وضعیت سطح زیر سقف | کاربرد مناسبتر |
محدودیت مهم |
|
عرشه فولادی |
مرکب فولاد و بتن | عمدتاً یکطرفه | کم تا متوسط | زیاد | دارای فرم ورق و تیر | پروژههای چندطبقه و زمانمحور |
وابستگی به اجرای دقیق گلمیخ و تیرهای فرعی |
|
کامپوزیت |
مرکب فولاد و بتن | عمدتاً یکطرفه | متوسط | متوسط | وابسته به آرایش تیرها | ساختمانهای فولادی با دهانه متعارف |
قالببندی و کنترل خیز |
|
کرومیت |
تیرچه فولادی و بتن | یکطرفه | متوسط | متوسط تا زیاد | نیازمند نازککاری | ساختمانهای معمولی |
حساسیت به کیفیت ساخت و جوشکاری تیرچه |
|
تیرچهبلوک |
بتنی | یکطرفه | متوسط | متوسط | نیازمند نازککاری | پروژههای کوچک با دهانه متعارف |
شمعبندی، وزن و محدودیت دهانه |
|
دال بتنی |
بتنی | یکطرفه یا دوطرفه | نسبتاً زیاد | کم تا متوسط | صاف یا نسبتاً صاف | پروژههای نیازمند صلبیت بیشتر |
وزن، مصرف بتن و قالببندی |
|
وافل |
دال بتنی مشبک | یکطرفه یا دوطرفه | متوسط | متوسط | مشبک | دهانههای کوتاه و بلند بسته به دال یکطرفه یا دوطرفه بودن |
قالببندی دقیق و عمق سقف |
|
اینتلدک |
دال بتنی مشبک دوطرفه | دوطرفه | کم تا متوسط | متوسط | نسبتاً مسطح | دهانه کوتاه، متوسط و بلند |
نیاز به طراحی و اجرای تخصصی |
|
دال پیشساخته و هالوکور |
بتنی پیشساخته | عمدتاً یکطرفه | متوسط | زیاد در محل پروژه | نسبتاً صاف | پروژههای صنعتی و زمانمحور |
حمل، جرثقیل و جزئیات نشیمن |
|
دال پیشتنیده یا پسکشیده |
بتنی تخصصی | وابسته به طراحی | متوسط | متوسط | معمولاً صاف | دهانههای بلند و پلانهای باز |
طراحی و اجرای تخصصی |
|
روفیکس |
قالب فلزی ماندگار با بتن | وابسته به طرح | متوسط | متوسط | نیازمند پوشش نهایی | برخی پروژههای خاص |
کاربرد محدودتر نسبت به سیستمهای جدید |
|
طاق ضربی |
آجر و تیر فولادی | یکطرفه | زیاد | کم | نیازمند اندودکاری | ساختمانهای قدیمی |
وزن زیاد و عملکرد لرزهای نامناسبتر |
این مقایسه کلی است و مقادیر واقعی به طول دهانه، بارگذاری، ضخامت سقف، مقاومت مصالح، فاصله تیرها و جزئیات طراحی بستگی دارند. برای مثال، یک سقف سبک ممکن است به تیرهای فرعی بیشتری نیاز داشته باشد و در نهایت، وزن یا هزینه کل سازه را آنقدر که انتظار میرود کاهش ندهد. به همین دلیل، مقایسه سقفها باید در سطح کل سیستم سازهای انجام شود، نه فقط براساس اجزای خود سقف.
برای انتخاب بهترین سقف سازه فلزی چه معیارهایی مهماند؟
هیچ سیستمی را نمیتوان بدون بررسی شرایط پروژه، بهترین سقف سازه فلزی دانست. انتخاب درست زمانی انجام میشود که سقف همراه با اسکلت، معماری، تأسیسات و محدودیتهای اجرایی ارزیابی شود. مهمترین معیارها عبارتاند از:
- دهانه و شبکه ستونها: طول دهانه، نسبت ابعاد پنل و نحوه انتقال بار در یک یا دو جهت، مشخص میکند کدام سیستمها امکان طراحی اقتصادیتری دارند.
- وزن کل سقف: فقط وزن دال یا بلوک ملاک نیست. تیرهای فرعی، میلگرد، ورق، کفسازی و سقف کاذب نیز در بار مرده ساختمان سهم دارند. برای انتخاب یک سقف سبک، باید وزن کل مجموعه محاسبه شود.
- سرعت واقعی اجرا: سرعت نصب اولیه با مدت تکمیل سقف یکسان نیست. قالببندی، شمعبندی، آرماتوربندی، بتنریزی، تأمین مصالح و امکان ادامه عملیات طبقات باید همزمان بررسی شوند.
- ارتفاع مفید طبقه: ضخامت دال، عمق تیرهای زیر سقف و فضای موردنیاز تأسیسات میتوانند ارتفاع قابل استفاده ساختمان را کاهش دهند.
- معماری و تأسیسات: وجود تیرهای آویز، شکل سطح زیر سقف و مسیر کانالها و لولهها بر آزادی طراحی داخلی و هزینه اجرای تأسیسات اثر میگذارند.
- خیز و ارتعاش: در دهانههای بلند، ساختمانهای اداری، درمانی یا فضاهای دارای تجهیزات حساس، کنترل تغییرشکل و لرزش بهاندازه مقاومت سقف اهمیت دارد.
- هزینه تمامشده: : قیمت مصالح اولیه تصویر کاملی از هزینه ارائه نمیدهد. هزینه تیرهای فرعی، قالب، نیروی انسانی، حمل، جرثقیل، نازککاری و زمان اجرای پروژه نیز باید محاسبه شود. به همین دلیل، ارزانترین سقف در زمان خرید لزوماً کم هزینهترین سقف ساختمان نیست.
در نتیجه، عرشه فولادی میتواند برای پروژههای زمانمحور مزیت داشته باشد؛ کامپوزیت، کرومیت و تیرچهبلوک در ساختمانهای متعارف قابل بررسیاند و سیستمهایی مانند وافل و اینتلدک برای برخی دهانههای متوسط و بلند مطرح میشوند. بااینحال، بهترین سقف برای سازه فلزی تنها پس از مقایسه فنی و اقتصادی گزینهها براساس نقشه واقعی پروژه مشخص میشود.
جمعبندی
در ساختمانهای دارای اسکلت فولادی، انتخاب سقف فقط به نوع سازه محدود نمیشود. بعضی سیستمها ماهیت فولادی یا مرکب دارند و بعضی دیگر بتنیاند، اما با طراحی مناسب میتوانند روی اسکلت فولادی اجرا شوند.
مناسبترین سقف زمانی مشخص میشود که عملکرد سازهای، شرایط اجرا، نیازهای معماری و هزینه کل پروژه همزمان بررسی شوند. بنابراین، تصمیم نهایی نباید فقط براساس سرعت اجرا، وزن یا قیمت هر مترمربع انجام شود؛ بلکه باید اثر سقف بر کل ساختمان در نظر گرفته شود.
