تیرچه یکی از اجزای اصلی بسیاری از سقف های ساختمانی است و نقش مهمی در انتقال بار سقف به تیرها و تکیهگاههای سازه دارد. با این حال، انتخاب تیرچه فقط به طول، قیمت یا در دسترس بودن آن محدود نمیشود. نوع سازه، میزان بارگذاری، دهانه سقف، روش اجرا، نیاز به شمعبندی و کیفیت تولید، همگی بر عملکرد نهایی سقف اثر میگذارند.
در بازار، اصطلاحاتی مانند تیرچه بتنی، تیرچه خرپایی، تیرچه صنعتی، کرومیت، پیشتنیده و سفالی زیاد شنیده میشود؛ اما این نامها همیشه براساس یک معیار فنی واحد دستهبندی نشدهاند و همین موضوع ممکن است باعث انتخاب نادرست شود. در این مقاله بررسی میکنیم تیرچه چیست، چه اجزایی دارد، انواع تیرچه چه تفاوتی با یکدیگر دارند و هنگام انتخاب، خرید و کنترل کیفیت آن باید به چه نکاتی توجه کرد.
تیرچه چیست و چه نقشی در ساختمان دارد؟
تیرچه یک عضو باربر نسبتاً باریک و طویل است که در بسیاری از سقفهای یکطرفه، با فاصلههای مشخص کنار یکدیگر قرار میگیرد. وظیفه اصلی آن، دریافت بارهای واردشده بر سقف و انتقال این نیروها به تیرهای اصلی، دیوارهای باربر یا سایر تکیهگاههای سازه است. به همین دلیل، تیرچه را نمیتوان فقط یک قطعه پیشساخته برای نگهداری بلوکهای سقفی دانست.
در سیستمهایی مانند سقف تیرچه بلوک ، تیرچه پیش از بتنریزی بخشی از وزن مصالح و بارهای اجرایی را تحمل میکند. پس از سخت شدن بتن رویه، تیرچه و بتن سقف بهصورت یکپارچه عمل میکنند و مقطع مقاوم نهایی را تشکیل میدهند. نوع تیرچه، مقدار آرماتور، ارتفاع مقطع، فاصله تیرچهها و نحوه تکیهگذاری آنها باید براساس نقشههای سازه تعیین شود.
همچنین باید میان خود تیرچه و کل سیستم سقف تفاوت قائل شد. عواملی مانند عایق صوتی، وزن نهایی، عملکرد لرزهای و مصرف بتن تنها به نوع تیرچه وابسته نیستند و بلوک پرکننده، ضخامت بتن، کلافهای میانی و کیفیت اجرا نیز بر نتیجه نهایی اثر میگذارند.
تفاوت تیرچه، تیر و تیرآهن چیست؟
تیرچه، تیر و تیرآهن ممکن است در گفتوگوهای غیرتخصصی بهجای یکدیگر استفاده شوند، اما از نظر سازهای معنای یکسانی ندارند. تیرچه معمولاً عضو فرعی سقف است و بار سطح سقف را به اعضای اصلی منتقل میکند. تیر، عضو اصلیتری به شمار میرود که بار تیرچهها، دال یا اجزای دیگر را دریافت کرده و به ستونها یا دیوارهای باربر میرساند.
تیرآهن نیز نام یک عضو سازهای مشخص نیست، بلکه به مقطع فولادی تولیدشده در شکلهایی مانند I یا H گفته میشود. این مقطع میتواند براساس طراحی در نقش تیر، ستون، نعل درگاه یا حتی بخشی از یک تیرچه فولادی به کار رود.
|
عضو |
نقش اصلی |
محل استفاده |
|
تیرچه |
انتقال بار سقف در فواصل نزدیک |
میان تیرها یا تکیهگاههای اصلی |
|
تیر |
دریافت و انتقال بار اعضای فرعی |
بین ستونها یا دیوارهای باربر |
|
تیرآهن |
مقطع فولادی مورد استفاده در سازه |
ساخت تیر، ستون و اجزای فولادی |

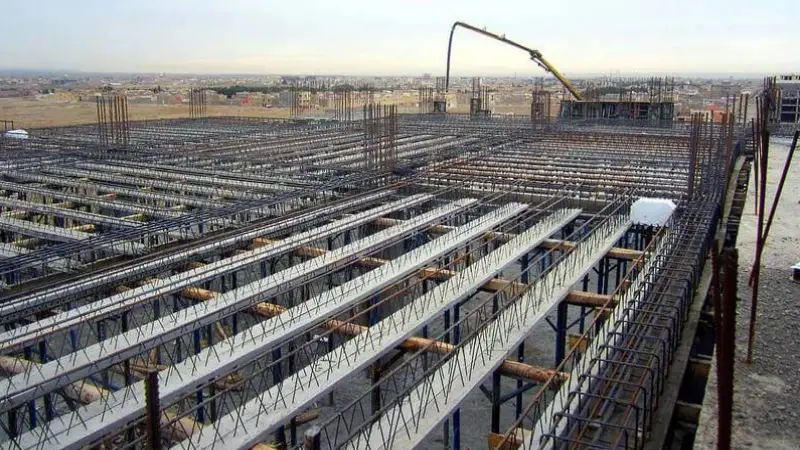

تیرچه چگونه بار سقف را تحمل میکند؟
عملکرد تیرچه در تمام مراحل پروژه یکسان نیست. این عضو از زمان خروج از کارخانه تا پایان عمر بهرهبرداری، بارها و شرایط متفاوتی را تجربه میکند. در مرحله حمل و نصب، هنوز بتن سقف اجرا نشده و تیرچه باید پایداری اولیه خود را حفظ کند. هنگام بلوکگذاری و بتنریزی نیز بار مصالح تازه و عوامل اجرایی به آن اضافه میشود. پس از سخت شدن بتن، تیرچه همراه با سایر اجزای سقف بهصورت یک مقطع یکپارچه در برابر بارهای ساختمان عمل میکند.
مرحله حمل، نصب و قرارگیری روی تکیهگاه
در نخستین مرحله، تیرچه عمدتاً وزن خود را تحمل میکند؛ اما همین وضعیت نیز میتواند برای یک قطعه بلند و باریک حساس باشد. بلند کردن تیرچه از نقاط نامناسب، کشیدن آن روی زمین یا وارد شدن ضربه در زمان تخلیه ممکن است باعث ترک خوردن پاشنه بتنی، تابیدگی خرپا یا تغییر شکل اجزای فولادی شود.
تیرچهها باید با روش متناسب با طول و نوع محصول جابهجا شوند و هنگام بلند کردن، تعادل آنها حفظ شود. پس از انتقال به محل اجرا نیز دو انتهای تیرچه روی تکیهگاههای پیشبینیشده در نقشه قرار میگیرند. مقدار نشیمن، فاصله تیرچهها و راستای نصب نباید براساس تجربه کارگاهی یا اندازهگیری تقریبی تغییر کند.
در این مرحله هنوز مقطع نهایی سقف شکل نگرفته است؛ بنابراین وارد کردن بار اضافی، انباشتن مصالح روی تیرچهها یا تردد غیرضروری میتواند به عضو آسیب برساند.
مرحله اجرای بلوک و بتنریزی سقف
پس از نصب تیرچهها، بلوکهای پرکننده، آرماتورهای حرارتی، کلافها و سایر اجزای سقف اجرا میشوند. در ادامه، وزن بتن تازه، تجهیزات و نیروهای اجرایی نیز به بارهای موقت اضافه خواهد شد. تیرچه باید تا زمان رسیدن بتن به مقاومت کافی، این شرایط را همراه با شمعها و تکیهگاههای موقت تحمل کند.
در تیرچههای خرپایی معمولی، شمعبندی نقش مهمی در کاهش خیز و جلوگیری از وارد شدن تنش بیش از حد دارد. تعداد ردیفهای شمع، فاصله آنها و زمان باز کردن تکیهگاهها باید مطابق نقشه اجرایی و دستورالعمل فنی تعیین شود. حذف زودهنگام شمعها میتواند موجب خیز ماندگار، ترک یا آسیب به سقف شود.
برخی تیرچههای فولادی جانباز ممکن است بهصورت خودایستا طراحی شوند، اما این ویژگی را نمیتوان به همه تیرچههای فلزی تعمیم داد. حذف شمعبندی فقط زمانی مجاز است که ظرفیت تیرچه برای تحمل بارهای مرحله اجرا در محاسبات تأیید شده باشد.
مرحله بهرهبرداری پس از سخت شدن بتن
پس از گیرش و رسیدن بتن به مقاومت موردنیاز، تیرچه دیگر بهتنهایی بار سقف را تحمل نمیکند. در این مرحله، تیرچه، بتن رویه و سایر اجزای سازهای بهصورت هماهنگ عمل میکنند و مقطع نهایی سقف را تشکیل میدهند. بتن قسمت فوقانی معمولاً در برابر فشار مقاومت میکند و فولاد موجود در تیرچه بخش مهمی از نیروهای کششی را تحمل خواهد کرد.
بارهای مرده مانند وزن خود سقف، کفسازی و تیغهها، همراه با بارهای زنده ناشی از حضور افراد، اثاثیه و نحوه استفاده از فضا، از طریق سقف به تیرها و تکیهگاههای اصلی انتقال مییابند. طراحی تیرچه باید علاوه بر مقاومت خمشی و برشی، محدودیت خیز، ترک و ارتعاش را نیز در نظر بگیرد.
به همین دلیل، طول تیرچه یا مقدار میلگرد را نمیتوان فقط با استفاده از جدولهای عمومی انتخاب کرد. فاصله تیرچهها، ارتفاع سقف، مشخصات مصالح، بارگذاری و شرایط تکیهگاهی باید بهصورت همزمان در محاسبات سازه بررسی شوند.

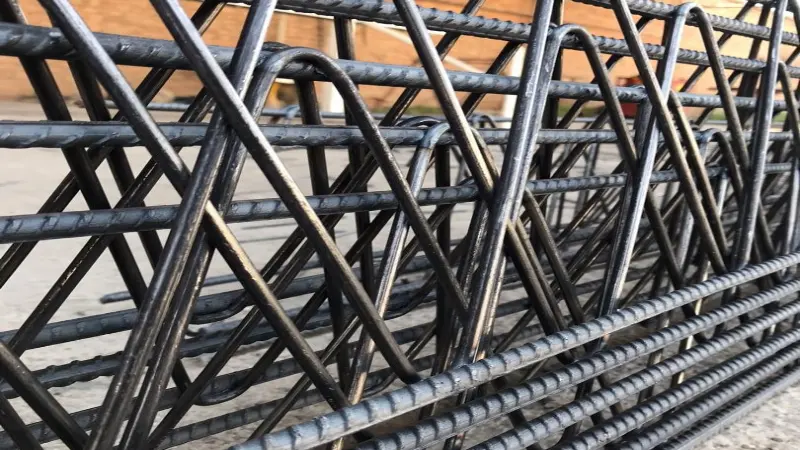

اجزای اصلی تیرچه خرپایی و وظیفه هرکدام
تیرچه خرپایی از چند جزء فولادی و یک پاشنه بتنی تشکیل میشود که هرکدام در مرحله تولید، حمل، اجرای سقف یا بهرهبرداری وظیفه مشخصی دارند. ابعاد تیرچه، تعداد و قطر میلگردها و نحوه اتصال اجزا باید متناسب با دهانه، بارگذاری و نقشه سازه تعیین شوند؛ بنابراین یک ترکیب ثابت برای همه پروژهها مناسب نیست.
میلگردهای کششی تحتانی
میلگردهای کششی در بخش پایین تیرچه قرار میگیرند و پس از تکمیل سقف، قسمت مهمی از نیروهای کششی ناشی از خمش را تحمل میکنند. تعداد و قطر این میلگردها به طول تیرچه، فاصله میان تیرچهها، بارهای واردشده و مشخصات مقطع نهایی سقف بستگی دارد.
این میلگردها باید در راستای تیرچه و داخل بتن پاشنه قرار گیرند. پوشش ناکافی بتن یا بیرون ماندن بخشی از میلگرد، احتمال خوردگی و کاهش دوام عضو را افزایش میدهد. در صورت نیاز، میلگردهای تقویتی نیز براساس محاسبات در کنار میلگردهای اصلی استفاده میشوند.
میلگرد فوقانی خرپا
میلگرد فوقانی در بالاترین قسمت خرپا قرار میگیرد و به حفظ شکل و پایداری تیرچه هنگام تولید، حمل و نصب کمک میکند. این عضو در مرحله بتنریزی نیزهمراه با میلگردهای زیگزاگ، بخشی از نیروهای واردشده به خرپا را تحمل کرده و از ناپایداری آن جلوگیری میکند.
قطر میلگرد فوقانی و نحوه اتصال آن به اعضای عرضی باید با مشخصات طراحی هماهنگ باشد. اتصال نامناسب میتواند عملکرد خرپایی تیرچه را پیش از سخت شدن بتن مختل کند.
میلگردهای عرضی یا زیگزاگ
میلگردهای زیگزاگ، میلگرد فوقانی را به میلگردهای کششی پایین متصل میکنند و شکل خرپایی تیرچه را به وجود میآورند. این اعضا هنگام حمل و اجرای سقف، نیرو را میان بخشهای بالا و پایین انتقال میدهند و پایداری هندسی تیرچه را حفظ میکنند.
فاصله، زاویه و محل اتصال میلگردهای عرضی باید یکنواخت و مطابق ضوابط تولید باشد. جوش ناقص، سوختگی میلگرد یا فاصلههای نامنظم میان زیگزاگها میتواند ظرفیت تیرچه را کاهش دهد؛ به همین دلیل، ارزیابی کیفیت تیرچه فقط با بررسی میلگردهای اصلی کامل نمیشود.
بتن پاشنه تیرچه
بتن پاشنه در قسمت زیرین تیرچه اجرا میشود و میلگردهای کششی را در بر میگیرد. این بخش علاوه بر تثبیت خرپای فولادی، سطح اتکای بلوکهای سقفی را فراهم کرده و پوشش لازم را در اطراف میلگردهای پایین ایجاد میکند.
پاشنه تیرچه باید متراکم، یکنواخت و فاقد ترک گسترده، جداشدگی یا حفرههای محسوس باشد. بتن کرمو، عرض نامنظم یا نمایان بودن میلگردها میتواند نشانه ضعف در فرآیند تولید باشد؛ هرچند سلامت ظاهری بهتنهایی استاندارد بودن تیرچه را اثبات نمیکند.
میلگردهای تقویتی و انتهایی
در برخی تیرچهها، برای تأمین ظرفیت موردنیاز یا کنترل نیروهای موضعی از میلگردهای تقویتی و انتهایی استفاده میشود. محل قرارگیری، طول و قطر این میلگردها باید در نقشهها یا مشخصات فنی تیرچه تعیین شده باشد.
حذف، جابهجایی یا اضافه کردن این اجزا در کارگاه بدون تأیید مهندس طراح مجاز نیست؛ زیرا چنین تغییری میتواند ظرفیت تیرچه و مسیر انتقال نیرو در سقف را تحت تأثیر قرار دهد.

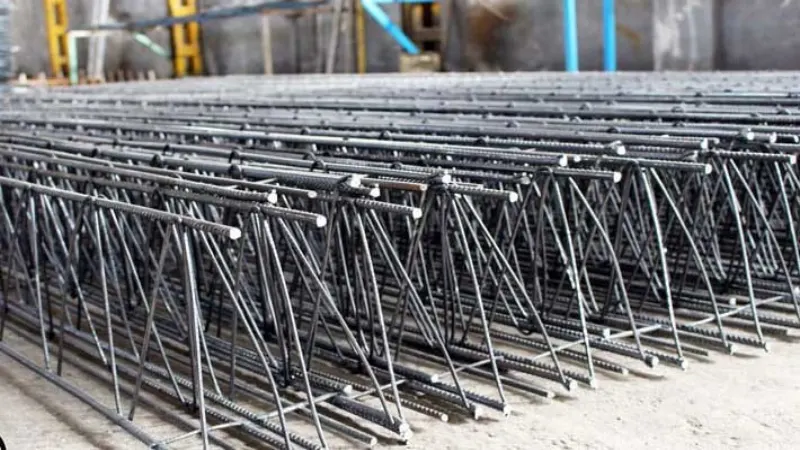

انواع تیرچه کداماند؟
تیرچهها را میتوان براساس جنس، روش تولید یا نحوه باربری دستهبندی کرد. به همین دلیل، برخی نامهایی که در بازار شنیده میشوند الزاماً در یک سطح قرار ندارند؛ برای مثال، «صنعتی» بیشتر به شیوه تولید اشاره میکند، درحالیکه خرپایی، پیشتنیده و فولادی جانباز از نظر ساختار و عملکرد با یکدیگر تفاوت دارند. در ادامه، انواع اصلی تیرچه را براساس سیستم باربر آنها بررسی میکنیم.
تیرچه خرپایی با پاشنه بتنی
تیرچه خرپایی با پاشنه بتنی یکی از رایجترین انواع تیرچه در ساختمانسازی ایران است. این عضو از یک خرپای فولادی و بخشی بتنی در قسمت پایین تشکیل میشود. میلگردهای کششی، میلگرد فوقانی و اعضای زیگزاگ، ساختار فولادی تیرچه را میسازند و بتن پاشنه نیز میلگردهای زیرین را در بر میگیرد.
این نوع معمولاً در اجرای سقف تیرچه بلوک به کار میرود و به دلیل دسترسی گسترده، آشنایی مجریان با روش اجرا و امکان تولید در ابعاد مختلف، در پروژههای مسکونی کاربرد زیادی دارد. البته رایج بودن آن به این معنا نیست که هر تیرچه خرپایی برای هر دهانه یا بارگذاری مناسب باشد. مشخصات میلگردها، ارتفاع خرپا و ابعاد پاشنه باید با نقشه سازه هماهنگ باشند.
تیرچههای خرپایی متعارف در مرحله بتنریزی معمولاً به شمعبندی نیاز دارند. کیفیت جوشها، راستای خرپا، مقاومت و تراکم بتن پاشنه نیز بر عملکرد آنها اثر میگذارد. این تیرچه ممکن است بهصورت دستی یا صنعتی تولید شود؛ تفاوت این دو روش در بخش اصطلاحات رایج بازار بهطور جداگانه بررسی خواهد شد.
تیرچه پیش تنیده
تیرچه پیشتنیده نوعی عضو بتنی است که در آن، سیمها یا فولادهای پرمقاومت پیش از بتنریزی تحت کشش قرار میگیرند. پس از رسیدن بتن به مقاومت لازم و آزاد شدن نیروی کشش، فشاری اولیه در مقطع ایجاد میشود که میتواند به کنترل ترک و خیز در شرایط طراحیشده کمک کند.
تولید این تیرچه به تجهیزات تخصصی، بستر مناسب کشش و کنترل دقیق مقاومت بتن نیاز دارد؛ به همین دلیل، معمولاً در واحدهای کارخانهای ساخته میشود. یکنواختی تولید و کاهش وابستگی به جوشکاری خرپا از مزایای قابلتوجه آن است، اما کیفیت نهایی همچنان به فرآیند ساخت، نحوه انتقال نیروی پیشتنیدگی، عملآوری بتن و حمل صحیح وابسته خواهد بود.
انتخاب تیرچه پیشتنیده نباید فقط براساس طول دهانه یا تصور توان باربری بیشتر انجام شود. فاصله تیرچهها، بار سقف، شرایط تکیهگاهی، نوع بلوک و مشخصات کل سیستم باید در محاسبات لحاظ شوند. همچنین پیش از انتخاب، باید امکان تأمین تیرچه با طول و مشخصات موردنیاز پروژه و شرایط حمل آن تا کارگاه بررسی شود.
تیرچه فولادی جانباز یا کرومیت
تیرچه فولادی جانباز که در بازار بیشتر با نام تیرچه کرومیت شناخته میشود، از بال تحتانی، بال فوقانی و اعضای مورب فولادی تشکیل شده است. فضای باز میان اعضای جان باعث میشود بتن سقف پس از اجرا میان اجزای تیرچه قرار گیرد و مقطع نهایی شکل بگیرد.
یکی از ویژگیهای مهم این تیرچه، امکان طراحی آن بهصورت خودایستاست. در این حالت، تیرچه میتواند بارهای مرحله اجرای سقف را بدون شمعبندی تحمل کند و همین موضوع سرعت عملیات را افزایش میدهد. با این حال، هر تیرچه فلزی جانباز الزاماً خودایستا نیست و حذف شمعها فقط زمانی مجاز خواهد بود که ظرفیت لازم در طراحی و مدارک فنی آن تأیید شده باشد.
کیفیت جوش، ضخامت و ابعاد اجزای فولادی، کنترل خوردگی و نحوه اتصال تیرچه به تکیهگاهها از عوامل مهم در عملکرد این سیستم هستند. تیرچه کرومیت در سازههای فولادی و بتنی قابل استفاده است، اما جزئیات تکیهگاه و اتصال آن در هر پروژه باید مطابق نقشه اجرا شود. توضیحات کاملتر درباره ساختار و اجرای این سیستم در مقاله سقف کرومیت ارائه شده است.
اصطلاحات رایج بازار تیرچه چه معنایی دارند؟
برخی نامهای رایج در بازار، به یک نوع مستقل از تیرچه اشاره نمیکنند. برای نمونه، «صنعتی» روش تولید خرپا را توصیف میکند، «سفالی» به قالب بخش زیرین مربوط است و «نیازیت» نام یک طرح مشخص محسوب میشود. شناخت این اصطلاحات کمک میکند انواع تیرچه براساس ساختار و عملکرد واقعی آنها مقایسه شوند.

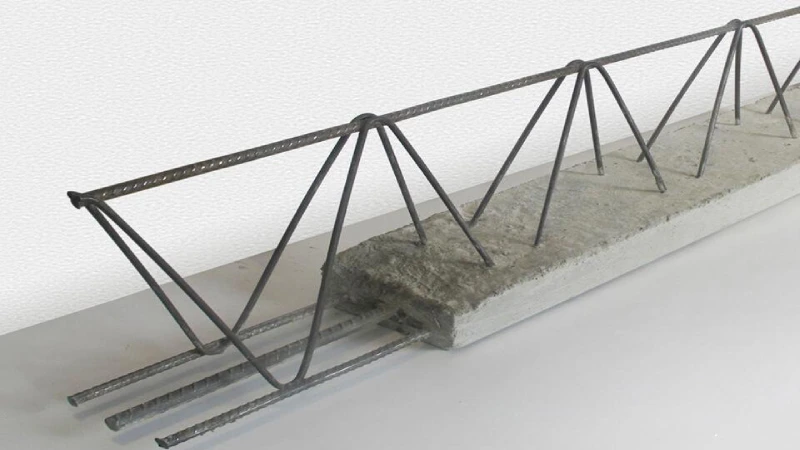

تفاوت تیرچه صنعتی و دستی چیست؟
تفاوت تیرچه صنعتی و دستی بیشتر به روش ساخت خرپای فولادی مربوط میشود. در تولید صنعتی، میلگردهای اصلی و اعضای زیگزاگ با تجهیزات مکانیزه برش، مونتاژ و معمولاً با جوش نقطهای مقاومتی به یکدیگر متصل میشوند. این روش امکان کنترل بهتر فاصله زیگزاگها، راستای میلگردها و یکنواختی ابعاد را فراهم میکند.
در تولید دستی، مونتاژ و اتصال اجزای خرپا با دخالت مستقیم نیروی انسانی انجام میشود. اگر نوع جوش، حرارت واردشده و فاصله اعضای عرضی بهدرستی کنترل نشوند، احتمال سوختگی میلگرد، اتصال ناقص یا تفاوت ابعادی میان تیرچهها افزایش مییابد.
با این حال، صنعتی بودن بهتنهایی نشاندهنده مناسب بودن تیرچه نیست. مشخصات محصول باید با نقشه سازه، دهانه، بارگذاری و الزامات پروژه هماهنگ باشد. بنابراین مقایسه تیرچه صنعتی و دستی نباید فقط براساس عنوان محصول یا قیمت هر متر انجام شود.
تیرچه فوندولهدار یا سفالی چیست؟
تیرچه فوندولهدار نوعی تیرچه خرپایی است که خرپای فولادی آن داخل یک قالب سفالی قرار میگیرد و فضای قالب با بتن پر میشود. بخش باربر تیرچه همچنان از فولاد و بتن تشکیل شده و سفال بیشتر نقش قالب دائمی را بر عهده دارد.
به همین دلیل، عبارت «تیرچه سفالی» ممکن است گمراهکننده باشد؛ زیرا مقاومت اصلی تیرچه از سفال تأمین نمیشود. شکستگی قالب هنگام حمل، جذب آب و دشواری مشاهده و کنترل بتن داخل فوندوله از محدودیتهای این شیوه به شمار میروند.
در بسیاری از پروژههای جدید، تیرچه دارای پاشنه بتنی یکپارچه کاربرد بیشتری پیدا کرده است؛ بااینحال، نمونههای فوندولهدار هنوز در برخی مناطق یا ساختمانهای قدیمی دیده میشوند.
تیرچه نیازیت چیست؟
نیازیت نام یک طرح مشخص از تیرچه فولادی جانباز است و نباید آن را یک گروه عمومی همسطح تیرچه خرپایی، پیشتنیده یا فولادی دانست. شکل مقطع، نحوه ساخت و جزئیات اجرای آن براساس مشخصات فنی همان سیستم تعیین میشود.
برای بررسی این تیرچه باید محاسبات، مدارک فنی، محدودیتهای اجرایی و شرایط استفاده از محصول مشخص باشند. نام نیازیت بهتنهایی نشان نمیدهد که سیستم برای هر دهانه یا هر نوع ساختمان مناسب است.
ادعاهایی مانند کاهش درصد ثابتی از بتن یا فولاد نیز بدون بررسی مشخصات پروژه قابل تعمیم نیستند. میزان واقعی مصرف مصالح به دهانه، فاصله تیرچهها، ارتفاع سقف، بارگذاری و طراحی نهایی بستگی دارد؛ بنابراین این سیستم باید در قالب کل سقف ارزیابی شود، نه صرفاً براساس قیمت هر متر تیرچه.
مقایسه انواع تیرچه از نظر اجرا و عملکرد
تیرچه خرپایی با پاشنه بتنی، تیرچه پیشتنیده و تیرچه فولادی جانباز از نظر مصالح، روش تولید، سرعت اجرا و شرایط کنترل کیفیت تفاوت دارند. این مقایسه به شناخت کلی گزینهها کمک میکند، اما جایگزین محاسبات سازه و بررسی شرایط پروژه نیست.
| معیار مقایسه | تیرچه خرپایی با پاشنه بتنی | تیرچه پیشتنیده | تیرچه فولادی جانباز |
| مصالح اصلی | فولاد و بتن پاشنه | بتن و فولاد پرمقاومت | اجزای فولادی |
| روش تولید | کارگاهی یا مکانیزه | کارخانهای و تخصصی | کارگاهی یا کارخانهای |
| وضعیت شمعبندی | معمولاً نیاز دارد | براساس طراحی تعیین میشود | در نوع خودایستا قابل حذف است |
| سرعت اجرای سقف | متعارف | مناسب تا بالا (بسته به سیستم اجرا | معمولاً بیشتر |
| یکنواختی تولید | وابسته به روش ساخت و تولیدکننده | معمولاً بیشتر | وابسته به دقت ساخت و جوش |
| مهمترین حساسیت | کیفیت خرپا و بتن پاشنه | فرآیند پیشتنیدگی، بتن و حمل | جوش، اتصالات و حفاظت در برابر خوردگی |
| دسترسی در بازار | گسترده | محدودتر در برخی مناطق | وابسته به تولیدکننده و محل پروژه |
| کاربرد رایج | ساختمانهای متعارف | پروژههای دارای طراحی و تأمین مناسب | پروژههایی با اهمیت سرعت اجرا یا محدودیت شمعبندی |
| محدودیت اصلی | وابستگی بیشتر به اجرای صحیح شمعبندی | نیاز به تولید تخصصی و حمل کنترلشده | حساسیت زیاد به کیفیت ساخت و جزئیات اتصال |
این جدول برای شناخت اولیه گزینهها مناسب است، اما نمیتوان از آن یک دهانه مجاز ثابت برای هر نوع تیرچه استخراج کرد. طول قابل استفاده به ارتفاع مقطع، فاصله تیرچهها، بارگذاری، مقاومت مصالح، شرایط تکیهگاهی و کنترل خیز بستگی دارد. بنابراین جدولهای عمومی بازار نباید جایگزین طراحی سازه شوند.
کدام نوع تیرچه برای پروژه مناسبتر است؟
بهترین نوع تیرچه برای همه ساختمانها یکسان نیست. انتخاب مناسب باید با توجه به دهانه، بارگذاری، نوع سازه، امکان شمعبندی، محدودیتهای اجرایی و برنامه زمانبندی پروژه انجام شود. در این مقایسه، هزینه کل اجرای سقف اهمیت بیشتری از قیمت هر متر تیرچه دارد.
- پروژههای مسکونی با شرایط متعارف: در ساختمانهایی با دهانه و بارگذاری معمول، تیرچه خرپایی با پاشنه بتنی اغلب گزینهای در دسترس و اجرایی است. این انتخاب زمانی منطقیتر خواهد بود که امکان شمعبندی مناسب وجود داشته باشد و مشخصات تیرچه با نقشه سازه هماهنگ باشد.
- پروژههایی که سرعت اجرا اهمیت بیشتری دارد: در پروژههایی که آزاد ماندن طبقات پایین یا کاهش زمان اجرای سقف اهمیت دارد، تیرچه فولادی جانباز ارزش بررسی بیشتری پیدا میکند. اگر تیرچه بهصورت خودایستا طراحی شده باشد، نیاز به شمعبندی کاهش مییابد و فعالیتهای اجرایی با تداخل کمتری ادامه پیدا میکنند.
- پروژههایی که کنترل کارخانهای اولویت دارد: تیرچه پیشتنیده یا خرپای صنعتی برای پروژههایی مناسبتر است که یکنواختی تولید و کاهش وابستگی به عملیات دستی اهمیت دارد. پیش از سفارش باید توان تأمین تولیدکننده، شرایط حمل و انطباق محصول با نقشههای پروژه بررسی شود.
- پروژههای دارای دهانه یا بارگذاری خاص: در دهانههای بزرگ، بارهای سنگین، بازشوهای متعدد یا معماری غیرمتعارف، انتخاب نوع تیرچه بهتنهایی کافی نیست. در چنین شرایطی باید کل سیستم سقف از نظر وزن، خیز، ارتفاع سازهای، مصرف مصالح و محدودیتهای اجرایی مقایسه شود. گاهی استفاده از دال دوطرفه، سقف وافل یا سیستمهای دال مشبک، نسبت به تقویت تیرچه یا افزایش ارتفاع سقف نتیجه مناسبتری ایجاد میکند.
تیرچه استاندارد را چگونه انتخاب و کنترل کنیم؟
استاندارد بودن تیرچه فقط به ظاهر سالم یا تعداد میلگردهای آن محدود نمیشود. محصول باید هم الزامات تولید و آزمون مربوط به نوع تیرچه را رعایت کند و هم با نقشهها و محاسبات همان پروژه هماهنگ باشد. بنابراین یک تیرچه استاندارد نیز ممکن است برای دهانه، بارگذاری یا فاصله تیرچههای پروژه دیگری مناسب نباشد.
چه استانداردها و مدارکی باید بررسی شوند؟
برای تیرچههای خرپایی، مرجع اصلی محصول استاندارد ملی ایران ۲۹۰۹-۱ با عنوان «سقفهای تیرچهبلوک ـ خرپای تیرچه و تیرچه خرپایی» است. این استاندارد الزامات مربوط به اجزای خرپا، تیرچه خرپایی و روشهای ارزیابی آن را مشخص میکند. همچنین طراحی سقف باید مطابق ضوابط مبحث نهم مقررات ملی ساختمان انجام شود.
تیرچههای پیشتنیده نیز باید با استاندارد ملی ۲۹۰۹-۳ با عنوان «سقفهای تیرچهبلوک ـ قسمت ۳: تیرچه پیشتنیده ـ ویژگیها و روشهای آزمون» مطابقت داشته باشند. تجدیدنظر اول این استاندارد از ۲۰ آبان ۱۴۰۴ لازمالاجرا شده و مبنای ارزیابی تولیدکنندگان و محصولات این گروه قرار گرفته است.
پیش از سفارش یا تحویل، بهتر است موارد زیر بررسی شوند:
- مشخصات و مدارک معتبر واحد تولیدی
- شناسنامه یا برگه فنی تیرچه
- نوع، قطر و تعداد میلگردها یا فولادهای پیشتنیدگی
- طول، ارتفاع و جزئیات تقویتی محصول
- مشخصات بتن پاشنه یا بتن تیرچه
- تطابق تیرچه با نقشه و جدول تیرچههای پروژه
داشتن مدارک استاندارد جایگزین طراحی سازه نیست. تغییر نوع تیرچه، کاهش میلگرد، تغییر ارتفاع خرپا یا جایگزینی محصول بدون تأیید مهندس طراح مجاز نیست.
هنگام تحویل تیرچه چه مواردی را کنترل کنیم؟
در کنترل اولیه، تیرچه باید راست و بدون تابیدگی محسوس باشد و طول و ابعاد آن با سفارش مطابقت داشته باشد. یکنواختی خرپا، نظم اعضای زیگزاگ، سلامت بتن پاشنه و پوشش میلگردهای تحتانی نیز اهمیت دارد.
ترک عمیق، بتن کرمو، شکستگی پاشنه، جداشدگی بتن از خرپا، میلگرد بیرونزده، جوش ناقص یا سوخته و زنگزدگی شدید میتوانند نشانه تولید، حمل یا نگهداری نامناسب باشند. همچنین مشخصات تیرچههای یک محموله نباید اختلاف محسوس داشته باشد.
کنترل ظاهری برای شناسایی ایرادهای آشکار مفید است، اما ظرفیت باربری تیرچه را اثبات نمیکند. محصول آسیبدیده نیز نباید با جوشکاری، افزودن میلگرد یا تعمیر خودسرانه در سقف استفاده شود و ادامه مصرف آن به بررسی و تأیید مسئول فنی پروژه نیاز دارد.
نکات حمل، دپو و نصب تیرچه در کارگاه
بخشی از آسیبهای تیرچه نه در تولید، بلکه هنگام جابهجایی و اجرای سقف ایجاد میشود. حتی یک تیرچه سالم نیز در صورت حمل نامناسب، دپوی غیراصولی یا تغییرات خودسرانه در کارگاه ممکن است دچار ترک، تابیدگی یا افت عملکرد شود.
برای جلوگیری از این مشکلات، رعایت نکات زیر ضروری است:
- تیرچهها از نقاط مناسب و بهصورت متعادل بلند شوند؛ کشیدن روی زمین یا رها کردن آنها از ارتفاع مجاز نیست.
- محل دپو باید صاف و پایدار باشد و تیرچهها روی تکیهگاههای همراستا قرار گیرند.
- پیش از نصب، سلامت پاشنه، خرپا و اجزای فولادی دوباره بررسی شود.
- طول نشیمن، فاصله تیرچهها و راستای نصب مطابق نقشه اجرایی رعایت شود.
- شمعبندی و زمان جمعآوری شمعها براساس طرح و دستورالعمل پروژه انجام گیرد.
- بریدن میلگردها، جوشکاری روی تیرچه یا تغییر ارتفاع خرپا بدون تأیید طراح انجام نشود.
- محل بازشوهای تأسیساتی پیش از بتنریزی مشخص شود تا نیازی به تخریب یا بریدن تیرچه ایجاد نشود.
- هنگام بتنریزی، از تجمع بتن، بلوک یا تجهیزات سنگین در یک نقطه سقف جلوگیری شود.
اگر تیرچه در جریان حمل یا نصب آسیب ببیند، تصمیم درباره تعمیر یا استفاده مجدد آن باید پس از بررسی مسئول فنی پروژه گرفته شود. اصلاحات کارگاهی بدون محاسبه میتواند آسیب اولیه را جدیتر کند.

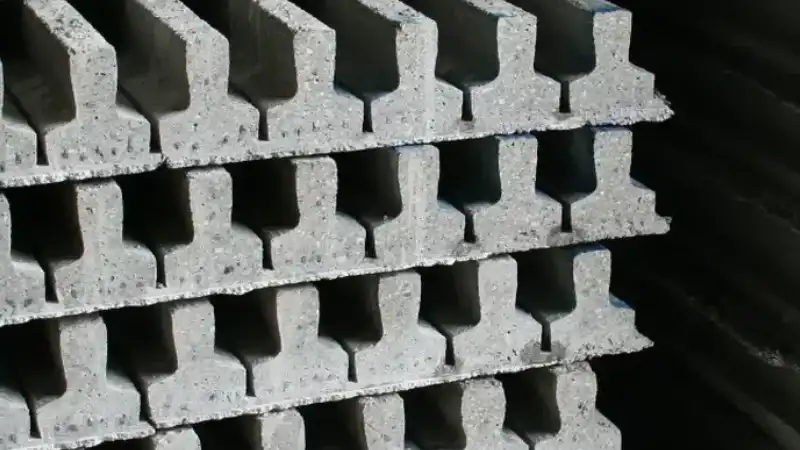

قیمت تیرچه به چه عواملی بستگی دارد؟
قیمت تیرچه فقط براساس طول آن تعیین نمیشود و نوع محصول، مقدار فولاد، روش تولید و شرایط پروژه نیز بر هزینه نهایی اثر میگذارند. به همین دلیل، مقایسه قیمت هر متر تیرچه بدون توجه به مشخصات فنی میتواند نتیجه گمراهکنندهای داشته باشد.
مهمترین عوامل مؤثر بر قیمت تیرچه عبارتاند از:
- نوع تیرچه؛ مانند خرپایی، پیشتنیده یا فولادی جانباز
- طول، ارتفاع و مشخصات مقطع
- تعداد، قطر و نوع میلگردهای مصرفی
- وجود میلگردهای تقویتی
- کیفیت و ابعاد بتن پاشنه
- روش تولید دستی یا صنعتی
- تیراژ سفارش و شرایط تأمین
- فاصله کارخانه تا پروژه و هزینه حمل
- نوسان قیمت فولاد، بتن و سایر مصالح
برای مقایسه اقتصادی، باید هزینه کل اجرای سقف در نظر گرفته شود. ممکن است تیرچهای قیمت بیشتری داشته باشد، اما با کاهش شمعبندی یا افزایش سرعت اجرا بخشی از این اختلاف را جبران کند. در مقابل، محصول ارزانتر در صورت نیاز به تقویت، حمل دشوار یا کیفیت پایین، هزینههای پنهان بیشتری به پروژه تحمیل خواهد کرد.
بنابراین استعلام قیمت تیرچه باید براساس نقشه سازه، تعداد، طول و مشخصات دقیق محصول انجام شود، نه صرفاً یک قیمت عمومی برای هر متر.
جمعبندی؛ بهترین تیرچه برای هر پروژه چگونه انتخاب میشود؟
تیرچه مناسب برای همه پروژهها یکسان نیست. تیرچه خرپایی، پیشتنیده و فولادی جانباز هرکدام شرایط تولید، اجرا و کنترل متفاوتی دارند و انتخاب میان آنها باید براساس دهانه، بارگذاری، نوع سازه، امکان شمعبندی و برنامه اجرایی پروژه انجام شود.
در این میان، استاندارد بودن محصول فقط یکی از شروط انتخاب است. تیرچه باید علاوه بر کیفیت مناسب، با نقشهها و محاسبات همان ساختمان نیز هماهنگ باشد. قیمت کمتر هر متر نیز لزوماً به معنی کاهش هزینه نهایی سقف نیست؛ زیرا مصرف مصالح، سرعت اجرا، تجهیزات موقت و احتمال اصلاحات کارگاهی بر هزینه کل اثر میگذارند.
در پروژههایی با دهانههای بزرگ، بارگذاری خاص یا محدودیتهای معماری، بهتر است انتخاب تیرچه جدا از کل سیستم سقف انجام نشود. در چنین شرایطی، مقایسه گزینههایی مانند سقف تیرچهبلوک، دال دوطرفه و سیستمهای مشبک میتواند به تصمیم دقیقتری منجر شود. کارشناسان اینتل دک آمادهاند شرایط پروژه را بررسی کرده و گزینه مناسب سقف را براساس الزامات فنی و اجرایی پیشنهاد دهند.
