حداکثر دهانه سقف به نوع سیستم سازهای، فاصله ستونها، کاربری ساختمان و میزان بارگذاری بستگی دارد و نمیتوان برای همه پروژهها یک عدد ثابت در نظر گرفت. ضخامت سقف، شرایط تکیهگاهی، ابعاد پلان و محدودیتهای مربوط به خیز و ارتعاش نیز میتوانند ظرفیت واقعی هر سیستم را تغییر دهند.
حداکثر دهانه سقف به نوع سیستم، بارگذاری، ضخامت سقف و شرایط تکیهگاهی بستگی دارد. در پروژههای معمول، تیرچهبلوک حدود ۵ تا ۷ متر، وافل دوطرفه حدود ۸ تا ۱۲ متر و سیستمهای مشبک یا مجوف تا حدود ۱۴ متر بررسی میشوند.
در بررسی حداکثر دهانه انواع سقف باید میان دهانه متعارف، دهانه اقتصادی و بیشترین دهانه قابل طراحی تفاوت قائل شد. ممکن است یک سیستم در شرایط ویژه، دهانه بزرگی را پوشش دهد؛ اما اجرای آن در چنین محدودهای همیشه اقتصادی یا مناسب پروژه نباشد. به همین دلیل، اعداد اعلامشده برای سقفهای مختلف بیشتر برای مقایسه اولیه کاربرد دارند و جایگزین محاسبات سازهای نیستند.
در ادامه، دهانه سقفهای پرکاربرد را مقایسه میکنیم و تفاوت دهانه خالص، فاصله ستونها و دهانه باربر سقف را توضیح میدهیم. همچنین مشخص میشود چه عواملی انتخاب سقف مناسب برای دهانه بزرگ را محدود میکنند و برای ارزیابی دقیقتر گزینههای موجود باید به چه معیارهایی توجه داشت.
حداکثر دهانه سقف دقیقا به چه معناست؟
پیش از مقایسه حداکثر دهانه انواع سقف باید مشخص شود که عدد دهانه از کدام نقاط اندازهگیری شده است. در نقشهها و گزارشهای فنی، گاهی فاصله خالص میان دو تکیهگاه ملاک قرار میگیرد و گاهی فاصله محور تا محور ستونها یا تیرها اعلام میشود. یکسان در نظر گرفتن این اعداد میتواند نتیجه مقایسه را تغییر دهد.
|
اصطلاح |
تعریف |
|
دهانه خالص |
فاصله آزاد میان لبه داخلی دو تکیهگاه |
|
فاصله محور تا محور |
فاصله میان محور هندسی دو ستون، دیوار یا تیر |
| ابعاد پانل سقف | فاصله شبکه سازهای در دو جهت پلان |
| دهانه عضو باربر | فاصله تکیهگاههای تیر، تیرچه، دال یا ورق باربر |
| طول قطعه | طول واقعی ورق، تیرچه یا قطعه پیشساخته، همراه با قسمت قرارگرفته روی تکیهگاه |
در منابع فنی ACI، دهانه خالص بهصورت فاصله میان سطوح تکیهگاهها تعریف میشود. دهانه مؤثر نیز ممکن است بر اساس فاصله میان تکیهگاهها یا مجموع دهانه خالص و عمق مؤثر عضو تعیین شود. بنابراین حتی در محاسبات سازهای نیز انتخاب نوع دهانه به ضابطه طراحی و عضو مورد بررسی بستگی دارد.
تفاوت دهانه متعارف، اقتصادی و قابل طراحی
اعدادی که برای حداکثر دهانه سقف ارائه میشوند، همیشه مفهوم یکسانی ندارند. برای استفاده درست از جدولهای مقایسهای باید سه محدوده را از هم جدا کرد:
- دهانه متعارف: بازهای که یک سیستم در پروژههای معمول و با جزئیات رایج بهکار میرود.
- دهانه اقتصادی: محدودهای که ضخامت سقف، مصرف مصالح، وزن سازه و هزینه اجرا همچنان منطقی باقی میماند.
- دهانه قابل طراحی: دهانهای که ممکن است با افزایش ارتفاع سازهای، تغییر مصالح، تقویت مقاطع یا استفاده از جزئیات ویژه قابل اجرا باشد.
بیشترین دهانه قابل طراحی الزاما بهترین انتخاب نیست. گاهی یک سقف میتواند دهانه بزرگتری را پوشش دهد، اما افزایش ضخامت، آرماتور، وزن یا پیچیدگی اجرا، استفاده از آن را از نظر اقتصادی نامناسب میکند.
چرا طول ورق یا تیرچه با دهانه سقف یکی نیست؟
طول یک قطعه، ظرفیت باربری آن را مشخص نمیکند. برای مثال، ممکن است یک ورق عرشه فولادی با طول زیاد تولید یا حمل شود و روی چند تیر فرعی قرار گیرد. در این حالت، دهانه باربر ورق فاصله میان تیرهای تکیهگاهی است، نه طول کامل ورق.
همین موضوع درباره تیرچهها و قطعات پیشساخته نیز صدق میکند. بخشی از طول عضو روی تکیهگاه قرار میگیرد و طول کلی آن لزوما برابر دهانه خالص نیست. به همین دلیل، هنگام بررسی حداکثر دهانه سقف باید مشخص شود عدد اعلامشده به فاصله ستونها، دهانه تیر، دهانه تیرچه، فاصله تیرهای فرعی یا طول قطعه اشاره دارد.
جدول مقایسه حداکثر دهانه انواع سقف
جدول زیر برای مقایسه اولیه سیستمهای سقف تهیه شده است. بازههای درجشده، حدود متعارف یا اقتصادی هستند و نباید بهعنوان یک حد ثابت آییننامهای در نظر گرفته شوند. بارگذاری، ابعاد پلان، شرایط تکیهگاهی، ضخامت سقف و کنترل خیز میتوانند این اعداد را در هر پروژه تغییر دهند.

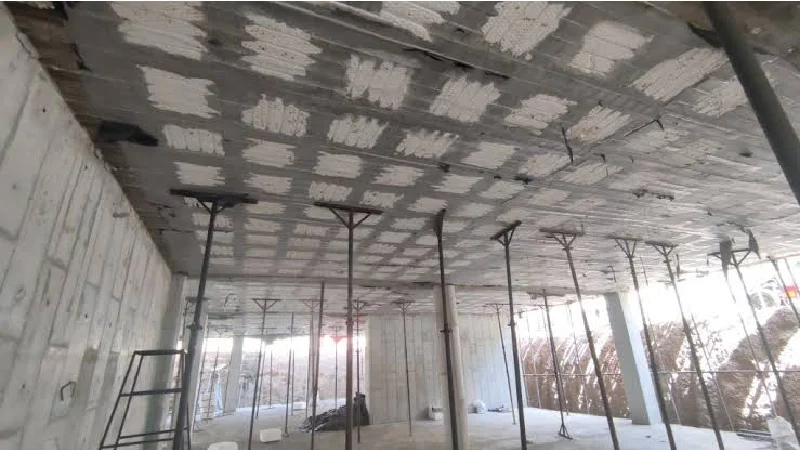

| نوع سقف | مبنای عدد دهانه | بازه رایج برای بررسی اولیه | وضعیت خارج از این بازه | کنترل اصلی |
| سقف تیرچه بلوک | دهانه باربر تیرچه میان تکیهگاهها | حدود ۵ تا ۷ متر | بیش از حدود ۷ متر فقط با طراحی تیرچه، ارتفاع و جزئیات متناسب | خیز بلندمدت، ظرفیت تیرچه و ضخامت سقف |
| تیرچه پیش تنیده | دهانه باربر تیرچه پیشساخته | حدود ۷ تا 13 متر | بیش از 13 متر وابسته به مقطع، مقدار پیشتنیدگی و جدول فنی سازنده | تغییرشکل، ظرفیت قطعه و شرایط تکیهگاهی |
| دال تخت بتنی | دهانه پانل یا فاصله شبکه ستونها | حدود 4 تا 8 متر | بیش از 8 متر نیازمند کنترل دقیقتر ضخامت، خیز و پانچ | خیز و برش پانچ اطراف ستون |
| سقف وافل یک طرفه | دهانه تیرچههای باربر میان تیرها | حدود ۵ تا ۷ متر | بیش از 7 متر با افزایش ارتفاع و طراحی اختصاصی | خیز، ارتفاع تیرچه و مسیر یکطرفه بار |
| سقف وافل دو طرفه | دهانه پانل میان ستونها یا سرستونها | حدود ۸ تا ۱۲ متر | دهانههای بزرگتر فقط پس از بررسی خیز، ارتعاش و پانچ | سختی دوطرفه، ارتعاش و اتصال به ستون |
| سقف یوبوت | دهانه پانل دال مجوف میان ستونها | حدود ۸ تا ۱۴ متر | بیش از ۱۴ متر وابسته به ضخامت کل، آرایش قالبها و بارگذاری | خیز، پانچ و نواحی توپر اطراف ستون |
| سقف کوبیاکس | دهانه پانل دال مجوف میان ستونها | حدود ۸ تا ۱۴ متر | بیش از ۱۴ متر پس از پیشطراحی و تعیین ضخامت مناسب | ضخامت دال، خیز، پانچ و محل بازشوها |
| سقف اینتل دک | دهانه پانل یا شبکه ستونگذاری | حدود 5 تا ۱۴ متر | بیش از ۱۴ متر و پس از تحلیل اختصاصی پروژه | مدل سیستم، ارتفاع سقف، خیز، بارگذاری و پانچ |

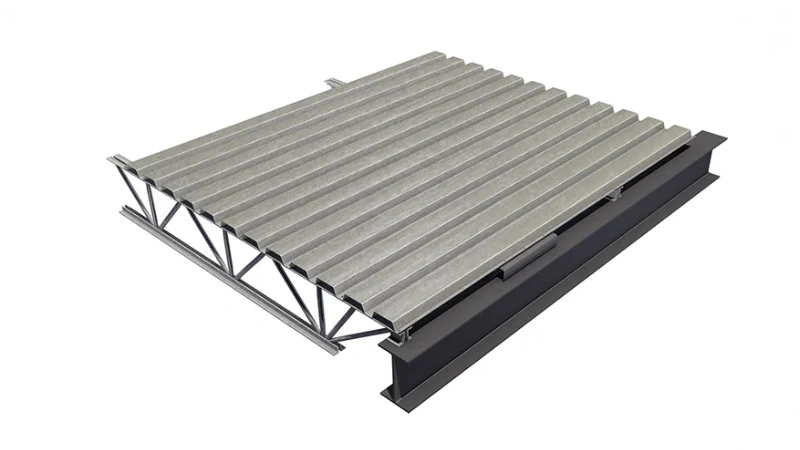

| سقف عرشه فولادی | دهانه باربر ورق میان تیرهای فرعی | حدود ۲٫۵ تا ۴٫۵ متر بدون شمعبندی | دهانه بیشتر با پروفیل عمیقتر، شمعبندی یا جدول اختصاصی سازنده | ظرفیت ورق زیر وزن بتن تازه و بار اجرایی |
| سقف کامپوزیت | دهانه تیر مرکب یا شبکه تیر و ستون | حدود ۶ تا ۱۲ متر | حدود ۱۲ تا ۱۸ متر با تیرهای بلنددهانه یا سلولی | خیز تیر، ارتعاش، ارتفاع مقطع و برشگیر |
| سقف پس تنیده | دهانه پانل دال یا تیر نواری پستنیده | حدود ۸ تا ۱۲ متر | بیش از ۱۲ متر با تیر نواری، ضخامت و آرایش کابل متناسب | خیز، مقدار پیشتنیدگی، پانچ و افت نیرو |
اعداد جدول، بیشترین رکورد اجرای هر سیستم نیستند؛ بلکه بازههایی هستند که میتوانند برای غربال اولیه گزینهها استفاده شوند. برای نمونه، در بررسی حداکثر دهانه سقف عرشه فولادی باید دهانه باربر خود ورق را از فاصله تیرهای اصلی یا ستونها جدا کرد. ورق عرشه معمولا میان تیرهای فرعی قرار میگیرد و طول کامل آن لزوما نشاندهنده ظرفیت باربری یک دهانه نیست.
همچنین حداکثر دهانه سقف وافل، یوبوت، کوبیاکس یا پس تنیده با افزایش ضخامت و تغییر جزئیات طراحی قابل افزایش است؛ اما این افزایش ممکن است با وزن بیشتر، مصرف مصالح بالاتر یا پیچیدگی اجرایی همراه شود. به همین دلیل، دهانه اقتصادی معیار مناسبتری برای مقایسه اولیه محسوب میشود.
چه عواملی حداکثر دهانه سقف را تعیین میکنند؟
حداکثر دهانه سقف تنها به نوع سیستم سازهای وابسته نیست. بارگذاری، کاربری ساختمان، سختی سقف، ابعاد پانل، شرایط تکیهگاهی و شکل پلان میتوانند دهانه قابلاجرا را تغییر دهند. بنابراین اعداد مربوط به حداکثر دهانه انواع سقف، بیشتر برای مقایسه اولیه مناسباند و انتخاب نهایی باید بر اساس محاسبات همان پروژه انجام شود.
بارگذاری و نوع کاربری ساختمان
وزن سقف، کفسازی، تیغهها، تأسیسات و تجهیزات ثابت، بار مرده را تشکیل میدهند. بار زنده نیز با توجه به کاربری مسکونی، پارکینگ، انبار، فضای تجاری یا محل تجمع تعیین میشود.
افزایش بار، لنگر، برش و تغییرشکل سقف را بیشتر میکند. به همین دلیل، یک سیستم با دهانه مشابه ممکن است در ساختمان مسکونی عملکرد مناسبی داشته باشد، اما در انبار یا پارکینگ به ضخامت و تقویت بیشتری نیاز پیدا کند. در چنین شرایطی، دهانه اقتصادی سقف میتواند کمتر از بیشترین دهانه قابلطراحی آن باشد.
خیز و ارتعاش سقف
تحمل بار برای تعیین حداکثر دهانه سقف کافی نیست. تغییرشکل بیش از حد میتواند به ترکخوردگی تیغهها، آسیب نازککاری و ایجاد شیب نامطلوب در کف منجر شود. در سازههای بتنی، خزش، جمعشدگی، ترکخوردگی و مدت اعمال بار نیز بر خیز بلندمدت اثر میگذارند.
ارتعاش در انتخاب سقف مناسب دهانه بزرگ اهمیت بیشتری دارد. حرکت افراد یا کارکرد تجهیزات ممکن است باعث لرزش محسوس کف شود؛ حتی زمانی که مقاومت سقف کافی است. این موضوع در سالنها، دفاتر با پلان باز، مراکز آموزشی و فضاهای دارای تجهیزات حساس باید با دقت بیشتری کنترل شود.
ضخامت، سختی و وزن مرده
افزایش ارتفاع یا ضخامت سقف معمولا سختی آن را بیشتر و خیز را کمتر میکند؛ اما همزمان وزن مرده، مصرف مصالح و بار وارد بر ستونها و فونداسیون را افزایش میدهد.
در سقفهای مشبک و مجوف، بخشی از بتن کماثر حذف میشود تا نسبت مناسبتری میان وزن و سختی ایجاد شود. بااینحال، ابعاد حفرهها، عرض تیرچهها، ضخامت بتن و نواحی توپر باید متناسب با مسیر انتقال نیرو طراحی شوند. در نتیجه، بیشترین دهانه ممکن همیشه اقتصادیترین انتخاب نیست.
برش پانچ و اتصال سقف به ستون
در دالهای دوطرفه تخت یا فقط تیرهای پیرامونی ، نیرو در اطراف ستون متمرکز میشود. افزایش دهانه یا سطح بارگیر ستون میتواند تقاضای برش پانچ را بالا ببرد و استفاده از ناحیه توپر، ضخامت بیشتر یا تقویت برشی را ضروری کند.
به همین دلیل، در بررسی حداکثر دهانه سقف های دوطرفه، تنها ظرفیت خمشی وسط دهانه ملاک نیست و اتصال دال به ستون نیز باید همزمان کنترل شود.
هندسه پلان و بازشوها
نسبت طول به عرض پانل، پیوستگی دهانهها، محل ستونها، کنسولها و نامنظمی پلان بر رفتار سقف اثر میگذارند. بازشوهای آسانسور، راهپله و تأسیسات نیز ممکن است مسیر انتقال بار را تغییر دهند؛ بهویژه اگر نزدیک ستون قرار گرفته باشند.
در مجموع، مهمترین عوامل موثر بر دهانه سقف شامل بارگذاری، خیز، ارتعاش، وزن، پانچ و شرایط معماری است. ممکن است یک سیستم از نظر مقاومت توان پوشش دهانه موردنظر را داشته باشد، اما افزایش ضخامت، مصرف مصالح یا پیچیدگی اجرا، گزینه دیگری را برای پروژه منطقیتر کند.
برای هر بازه دهانه چه سیستمهایی باید بررسی شوند؟
انتخاب سقف فقط با تکیه بر عدد دهانه انجام نمیشود، اما دستهبندی پروژه بر اساس طول دهانه میتواند گزینههای نامتناسب را از همان ابتدا حذف کند. در این مرحله باید دهانه، کاربری، نوع اسکلت، محدودیت ارتفاع و نیاز معماری بهصورت همزمان بررسی شوند.
دهانههای کوتاه و متعارف
برای دهانههای کوتاه، معمولا سیستمهای سادهتر و رایجتر مانند تیرچه بلوک، دالهای متعارف و برخی سقفهای مرکب و دال مشبک بهینه شده برای این دهانه ها در اولویت بررسی قرار میگیرند. در این محدوده، استفاده از سیستم پیچیدهتر فقط زمانی منطقی است که پروژه محدودیت خاصی در ارتفاع، وزن یا نحوه ستونگذاری داشته باشد.
در چنین پروژههایی، سرعت اجرا، دسترسی به نیروی متخصص و هزینه کل سقف اهمیت بیشتری از پوشش بیشترین دهانه ممکن دارد.
دهانههای متوسط
برای دهانههای حدود ۷ تا ۱۰ متر، گزینههای بیشتری وارد مقایسه میشوند. سقفهای مشبک یکطرفه یا دوطرفه مانند وافل و اینتل دک، دال تخت ، تیرچه پیش تنیده و برخی سیستمهای فولادی میتوانند با توجه به شرایط پروژه بررسی شوند.
در انتخاب سقف مناسب دهانه 10 متر، تنها ظرفیت باربری اهمیت ندارد. ضخامت نهایی سقف، وزن مرده، خیز، محل بازشوها و تأثیر سیستم بر ابعاد ستونها نیز باید مقایسه شوند. ممکن است دو سیستم هر دو دهانه را پوشش دهند، اما یکی از آنها ارتفاع سازهای یا مصرف مصالح بیشتری داشته باشد.
دهانههای بلند
در دهانههای حدود ۱۰ تا ۱۴ متر، استفاده از دالهای مشبک دوطرفه، سیستمهای مجوف، سقف اینتل دک و سقف های پس تنیده بیشتر مورد توجه قرار میگیرد. این سیستمها میتوانند در پروژههای دارای پلان باز، پارکینگ، فضای تجاری یا ساختمانهایی با محدودیت ستون میانی بررسی شوند.
برای انتخاب سقف مناسب دهانه 12 متر، کنترل خیز، ارتعاش و برش پانچ معمولا اهمیت بیشتری پیدا میکند. همچنین باید مشخص شود حذف ستون چه اثری بر ضخامت سقف، وزن کل سازه و هزینه فونداسیون خواهد داشت. بنابراین سقف برای دهانه بلند باید بر اساس عملکرد کل سازه انتخاب شود، نه فقط ظرفیت خود سقف.
دهانههای بسیار بلند و پروژههای خاص
در دهانههای بیش از ۱۴ متر، سیستمهای معمول ساختمانی معمولا پاسخ اقتصادی ارائه نمیدهند. در این محدوده ممکن است استفاده از پستنیدگی، تیرهای عمیق، تیرورق، خرپا یا ترکیب چند سیستم سازهای ضروری باشد.
برای انتخاب سقف مناسب دهانه 15 متر، ابتدا باید مشخص شود آیا حذف کامل ستون میانی واقعا ضرورت معماری دارد یا میتوان با اصلاح شبکه ستونگذاری، راهحل اقتصادیتری پیدا کرد. در پروژههای خاص، مقایسه چند مدل سازهای معمولا نتیجه دقیقتری از انتخاب مستقیم یک نوع سقف بدون ستون به دست میدهد.
چگونه گزینههای مناسب سقف را برای یک پروژه مقایسه کنیم؟
پس از بررسی حداکثر دهانه سقف و مشخصشدن بازه موردنظر، معمولاً چند سیستم وارد فهرست اولیه میشوند. در این مرحله، مقایسه باید با فرضهای یکسان انجام شود؛ یعنی بارگذاری، شبکه ستونگذاری، ارتفاع طبقه، محل بازشوها و معیارهای کنترل خیز برای همه گزینهها ثابت بماند. مقایسه اعدادی که با شرایط متفاوت محاسبه شدهاند، نتیجه قابلاعتمادی ایجاد نمیکند.
| معیار مقایسه | پرسش اصلی |
| دهانه و ستونگذاری | آیا حذف ستون میانی ضرورت معماری دارد یا با اصلاح شبکه ستونها راهحل اقتصادیتری به دست میآید؟ |
| ارتفاع سازهای | ضخامت سقف و تیرها چه مقدار از ارتفاع مفید طبقه را اشغال میکنند؟ |
| وزن مرده | سیستم انتخابی چه اثری بر ستونها، دیوارهای برشی و فونداسیون دارد؟ |
| خیز و ارتعاش | سقف در دوره بهرهبرداری چه عملکردی خواهد داشت؟ |
| بازشو و تأسیسات | ایجاد بازشو و عبور داکتها تا چه اندازه امکانپذیر است؟ |
| اجرا | سیستم به چه قالب، تجهیزات، نیروی متخصص و مدت شمعبندی نیاز دارد؟ |
| هزینه کل سازه | انتخاب سقف چه اثری بر مصرف مصالح و ابعاد سایر اعضای سازه میگذارد؟ |
مقایسه حداکثر دهانه سقف ها تنها زمانی مفید است که شرایط طراحی آنها یکسان باشد. قیمت اجرای هر مترمربع نیز بهتنهایی معیار کاملی نیست. ممکن است سیستمی در مرحله اجرای سقف هزینه بیشتری داشته باشد، اما با کاهش وزن مرده یا کوچکترشدن مقاطع قائم، هزینه کل سازه را کمتر کند. در مقابل، افزایش ضخامت و آرماتور برای پوشش یک دهانه بزرگ میتواند مزیت اولیه آن سیستم را از بین ببرد.
نمونه مقایسه برای یک دهانه ۱۲ متری
فرض کنید در یک پارکینگ، فاصله محور تا محور ستونها ۱۲ متر است و معمار به فضای باز بدون ستون میانی نیاز دارد. پس از غربال اولیه، دال مشبک دوطرفه، دال مجوف و سقف پس تنیده در فهرست بررسی قرار میگیرند.
برای انتخاب سقف مناسب دهانه 12 متر باید این گزینهها در یک مدل سازهای و با بارگذاری یکسان تحلیل شوند. سپس ضخامت نهایی، وزن هر مترمربع، مقدار بتن و آرماتور، خیز، برش پانچ، محدودیت بازشوها و هزینه کل سازه با یکدیگر مقایسه شوند.
ممکن است همه گزینهها از نظر حداکثر دهانه سقف توان پوشش این فاصله را داشته باشند، اما یکی به ضخامت بیشتر، دیگری به نیروی اجرایی تخصصی و گزینه سوم به جزئیات پیچیدهتری در اطراف ستونها نیاز پیدا کند. بنابراین انتخاب نهایی باید بر اساس عملکرد کل سازه انجام شود، نه صرفاً یک عدد در جدول دهانهها.
جمع بندی؛ انتخاب سقف بر اساس دهانه پروژه
حداکثر دهانه سقف یک مرز ثابت برای همه پروژهها نیست و باید همراه با بارگذاری، نوع کاربری، شبکه ستونگذاری، ضخامت سقف و کنترلهای بهرهبرداری بررسی شود. جدول مقایسه دهانهها میتواند گزینههای اولیه را مشخص کند، اما دهانهای که از نظر فنی قابل اجراست، همیشه بهترین انتخاب اقتصادی نخواهد بود.
برای انتخاب سقف مناسب دهانه بزرگ، سیستمهای قابل اجرا باید با شرایط معماری و بارگذاری یکسان مدلسازی شوند. مقایسه وزن، خیز، ارتعاش، برش پانچ، مصرف مصالح و هزینه کل سازه نشان میدهد کدام گزینه تناسب بیشتری با پروژه دارد.
