چرا سقف هنگام راه رفتن می‌لرزد و چه زمانی باید نگران شد؟

وقتی با عبور یک نفر، دویدن کودک یا جابه‌جایی وسایل، کف خانه حرکت می‌کند، اولین نگرانی معمولاً به ایمنی سقف مربوط می‌شود. بااین‌حال، علت لرزش سقف هنگام راه رفتن همیشه ضعف مقاومتی یا خطر ریزش نیست. گاهی سقف توان تحمل بارهای واردشده را دارد، اما ویژگی‌هایی مانند سختی، جرم، میرایی یا نحوه اتصال اجزای آن باعث می‌شوند ارتعاش کف برای ساکنان محسوس باشد.

لرزش کف ساختمان را نیز نمی‌توان صرفاً به نوع سقف یا یک نقص اجرایی مشخص نسبت داد. طول دهانه، شرایط تکیه‌گاهی، کیفیت اجرا، تغییرات ایجادشده پس از ساخت و نحوه استفاده از فضا همگی ممکن است در شکل‌گیری این رفتار نقش داشته باشند. به همین دلیل، تشخیص منشأ حرکت اهمیت بیشتری از انتخاب سریع یک راهکار دارد. در ادامه بررسی می‌کنیم این ارتعاش چگونه ایجاد می‌شود، چه زمانی باید آن را جدی گرفت و برای رفع لرزش سقف چه اقداماتی قابل بررسی است.

لرزش سقف هنگام راه رفتن چگونه ایجاد می‌شود؟

هنگام راه‌رفتن، وزن فرد به‌صورت ثابت روی کف قرار نمی‌گیرد؛ هر قدم نیرویی کوتاه و تکرارشونده ایجاد می‌کند و سقف را برای لحظه‌ای از حالت تعادل خارج می‌سازد. کف پس از دریافت این نیرو تمایل دارد به وضعیت اولیه بازگردد، اما پیش از توقف، چند نوسان را تجربه می‌کند. آنچه ساکنان به‌عنوان لرزش احساس می‌کنند، نتیجه همین پاسخ دینامیکی است.

فرکانس طبیعی سقف در یک مدل ساده با سختی و جرم مؤثر سیستم ارتباط دارد:

fn ≈ (1/2π) × √(k/m)

در این رابطه، k سختی و m جرم مؤثر سیستم است. افزایش سختی معمولاً فرکانس طبیعی را بالا می‌برد و افزایش جرم، در صورت ثابت‌ماندن سایر شرایط، آن را کاهش می‌دهد. بااین‌حال، از این رابطه نمی‌توان نتیجه گرفت که هر سقف سبک الزاماً لرزان‌تر است؛ زیرا شکل مود ارتعاشی، میزان میرایی، شرایط تکیه‌گاهی و نوع حرکت افراد نیز بر پاسخ کف اثر می‌گذارند.

اگر فرکانس قدم‌ها یا یکی از مؤلفه‌های آن به فرکانس طبیعی سقف نزدیک شود، دامنه حرکت می‌تواند افزایش یابد. این وضعیت تشدید نام دارد، اما هر مورد از لرزش ساختمان هنگام راه رفتن الزاماً ناشی از تشدید نیست. در راهنمای ارتعاش کف AISC، پاسخ سقف در برابر فعالیت انسان به‌عنوان یکی از معیارهای قابلیت بهره‌برداری، جدا از کنترل مقاومت، بررسی می‌شود.

تفاوت لرزش سقف با انتقال صدای پا

لرزش سقف به حرکت واقعی کف یا اجزای سازه‌ای اشاره دارد؛ درحالی‌که صدای پا ممکن است فقط بر اثر انتقال صوت کوبه‌ای از کف‌سازی و اجزای جداکننده ایجاد شود. صدا دادن کناف، چراغ‌ها، کف‌پوش یا تأسیسات نیز لزوماً نشانه حرکت سازه اصلی نیست. البته صدا و ارتعاش می‌توانند هم‌زمان رخ دهند، اما شناسایی منشأ هرکدام برای انتخاب راهکار مناسب ضروری است.

چه عواملی باعث افزایش لرزش سقف هنگام راه رفتن می‌شوند؟

علت لرزش سقف هنگام راه رفتن معمولاً به یک عامل محدود نمی‌شود. در بسیاری از ساختمان‌ها، ترکیبی از ویژگی‌های طراحی، نحوه اجرا، وضعیت اتصال‌ها و شرایط بهره‌برداری، حرکت کف را تشدید می‌کند. به همین دلیل، مشاهده یک دهانه بلند یا سقف سبک برای تشخیص منشأ ارتعاش کافی نیست و انتخاب روش رفع لرزش سقف باید پس از بررسی کل سیستم انجام شود.

سختی ناکافی سقف و اعضای نگهدارنده

ظرفیت باربری مناسب همیشه به معنای سختی کافی نیست. ممکن است تیر، تیرچه یا دال توان تحمل بارهای واردشده را داشته باشد، اما زیر نیروی تکرارشونده قدم‌ها حرکت محسوسی نشان دهد. در چنین شرایطی، علت لرزش ساختمان هنگام راه رفتن بیشتر به عملکرد سقف در زمان بهره‌برداری مربوط است تا مقاومت نهایی آن.

سختی مؤثر کف فقط به یک عضو وابسته نیست و از عملکرد مشترک دال، تیرها، تیرچه‌ها، اتصال‌ها و تکیه‌گاه‌ها تأثیر می‌پذیرد. کاهش سختی هر بخش می‌تواند شکل تغییرشکل سیستم را عوض کند یا حرکت را در محدوده مشخصی افزایش دهد. بنابراین بررسی تیرچه یا دال به‌تنهایی همیشه منشأ واقعی لرزش را آشکار نمی‌کند.

مطابق ویرایش دوم AISC Design Guide 11، کنترل عملکرد ارتعاشی کف فقط با سنجش مقاومت یا خیز اعضا کامل نمی‌شود؛ پاسخ دینامیکی سیستم در برابر فعالیت انسان نیز باید ارزیابی شود.

دهانه بلند یا ابعاد نامتناسب اعضا

با افزایش طول دهانه، انعطاف‌پذیری سقف معمولاً بیشتر می‌شود و کنترل خیز و ارتعاش اهمیت بالاتری پیدا می‌کند. بااین‌حال، نمی‌توان عددی ثابت را مرز شروع لرزش در همه سیستم‌ها دانست. ارتفاع تیر و تیرچه، ضخامت دال، میزان بارگذاری، شرایط تکیه‌گاهی و پیوستگی دهانه‌ها در این ارزیابی نقش دارند.

در بررسی حداکثر دهانه سقف باید میان دهانه متعارف، اقتصادی و بیشترین دهانه قابل طراحی تفاوت گذاشت. ممکن است یک سیستم از نظر مقاومت امکان پوشش دهانه موردنظر را داشته باشد، اما برای تأمین سختی یا کنترل ارتعاش به ضخامت و مصالح بیشتری نیاز پیدا کند. فاصله زیاد تیرچه‌ها یا تیرهای فرعی نیز سطح بارگیر هر عضو را افزایش می‌دهد و می‌تواند یکی از عوامل مؤثر بر علت لرزش سقف هنگام راه رفتن باشد.

نزدیک‌شدن فرکانس تحریک به فرکانس طبیعی سقف

راه‌رفتن، دویدن و پریدن الگوی نیروی یکسانی ایجاد نمی‌کنند. سرعت قدم‌ها، وزن فرد، نوع فعالیت و تعداد افراد، مشخصات نیروی واردشده به کف را تغییر می‌دهند. به همین دلیل، سقفی که هنگام حرکت عادی آرام به نظر می‌رسد، ممکن است زیر دویدن یا فعالیت‌های ریتمیک پاسخ متفاوتی نشان دهد.

اگر یکی از مؤلفه‌های نیروی تحریک به فرکانس طبیعی سقف نزدیک شود، دامنه حرکت افزایش پیدا می‌کند. شدت این پاسخ به جرم مؤثر، شکل مود و میرایی نیز وابسته است؛ بنابراین نزدیک‌بودن فرکانس‌ها به‌تنهایی برای قضاوت کافی نیست. در فضاهایی مانند سالن ورزشی، کلاس، دفتر با پلان باز یا محیط دارای تجهیزات حساس، نوع فعالیت باید از مرحله طراحی در نظر گرفته شود.

پایین‌بودن میرایی سیستم

میرایی بخشی از انرژی ارتعاش را مستهلک می‌کند و باعث کاهش تدریجی حرکت کف می‌شود. اگر میرایی سیستم پایین باشد، نوسان حاصل از هر قدم مدت بیشتری باقی می‌ماند و احتمال احساس آن توسط ساکنان افزایش می‌یابد.

تیغه‌ها، کف‌سازی، سقف کاذب و اجزای غیرسازه‌ای ممکن است بر میرایی مؤثر ساختمان تأثیر بگذارند، اما نقش آن‌ها در تمام پروژه‌ها یکسان نیست. وجود این اجزا نیز نمی‌تواند ضعف سختی اعضای باربر را جبران کند. به همین دلیل، مقایسه دو سقف فقط براساس وزن یا نوع سیستم، بدون درنظرگرفتن میرایی واقعی آن‌ها، نتیجه قابل اتکایی ارائه نمی‌دهد.

ضعف اتصال‌ها یا شرایط تکیه‌گاهی

نحوه اتصال اجزای سقف تعیین می‌کند نیروها چگونه میان دال، تیرچه، تیر و ستون منتقل شوند. لقی در اتصال پیچی، جوش ناقص، نشیمن نامناسب تیرچه یا اتصال ناکافی تیر فرعی می‌تواند رفتار واقعی کف را از فرضیات طراحی دور کند.

شرایط تکیه‌گاهی نیز بر سختی و شکل مود سقف اثر دارد. اگر اتصال در اجرا متفاوت از نقشه شکل گرفته باشد، عضو ممکن است آزادی حرکت بیشتری پیدا کند یا نیروها را از مسیری متفاوت انتقال دهد. در سقف‌های مرکب، ضعف در همکاری میان بخش فولادی و بتنی نیز سختی مؤثر مجموعه را کاهش می‌دهد. ازاین‌رو، برای پیدا کردن علت لرزش کف ساختمان نباید تمرکز فقط روی وسط دهانه باشد و وضعیت اتصال‌ها و تکیه‌گاه‌ها نیز باید کنترل شود.

خطاهای مؤثر در اجرای سقف

اجرای متفاوت از نقشه می‌تواند ضخامت، سختی یا یکپارچگی واقعی سقف را تغییر دهد. کاهش ضخامت بتن رویه، جابه‌جایی آرماتورها، اجرای ناقص کلاف‌ها، تراکم نامناسب بتن یا ضعف در عمل‌آوری از جمله مواردی هستند که باید در بازدید فنی بررسی شوند.

شمع‌بندی و زمان جمع‌آوری پایه‌ها نیز اهمیت دارند. برداشتن زودهنگام شمع‌ها یا بارگذاری سقف پیش از رسیدن بتن به مقاومت لازم ممکن است تغییرشکل‌های اولیه را افزایش دهد. برای مثال، هنگام بررسی علت لرزش سقف تیرچه بلوک باید وضعیت تیرچه‌ها، بتن رویه، کلاف‌های عرضی و جزئیات تکیه‌گاهی در کنار یکدیگر ارزیابی شوند. البته هر نقص اجرایی الزاماً علت مستقیم لرزش نیست و ارتباط آن با حرکت کف باید براساس نقش همان جزء در سختی و انتقال بار مشخص شود.

تغییرات ایجادشده پس از ساخت

گاهی لرزش پس از چند سال بهره‌برداری یا در پی بازسازی ساختمان ظاهر می‌شود. حذف دیوارها، ایجاد بازشو، تغییر کف‌سازی، نصب تجهیزات، افزایش بار یا تغییر کاربری می‌تواند جرم، میرایی، سختی یا مسیر انتقال نیرو را تغییر دهد.

برای نمونه، نصب دستگاهی با حرکت تکرارشونده ممکن است منبع تازه‌ای برای تحریک کف ایجاد کند. حذف برخی تیغه‌ها نیز احتمال دارد میرایی مؤثر محیط را کاهش دهد یا شرایط واقعی سقف را تغییر دهد. خوردگی اعضای فولادی، آسیب اتصال‌ها و کاهش کیفیت بخش‌هایی از سازه در طول زمان نیز باید مورد توجه قرار گیرد. زمان شروع مشکل و تغییرات انجام‌شده پیش از آن، اطلاعات مهمی برای تشخیص علت و انتخاب راهکار رفع لرزش سقف محسوب می‌شوند.

لرزش سقف چه زمانی خطرناک است؟

احساس حرکت کف همیشه به معنای ضعف سازه یا احتمال ریزش نیست. در بسیاری از ساختمان‌ها، سقف از نظر ظرفیت باربری وضعیت مناسبی دارد، اما پاسخ ارتعاشی آن برای ساکنان محسوس یا آزاردهنده است. در چنین شرایطی، مشکل بیشتر به قابلیت بهره‌برداری و آسایش مربوط می‌شود.

براساس راهنمای فنی SCI درباره ارتعاش کف، لرزش کف عموماً یک مسئله بهره‌برداری است که می‌تواند آسایش افراد یا عملکرد تجهیزات حساس را مختل کند؛ بااین‌حال، وضعیت هر سازه باید متناسب با شرایط همان پروژه ارزیابی شود.

برای پاسخ به این پرسش که آیا لرزش سقف خطرناک است، باید به زمان شروع، شدت حرکت و نشانه‌های همراه توجه کرد. لرزشی که فقط هنگام دویدن یا عبور سریع افراد احساس می‌شود، با حرکتی که به‌تازگی ایجاد شده یا همراه با ترک و تغییرشکل است، اهمیت یکسانی ندارد.

وضعیت مشاهده‌شده	برداشت اولیه و اقدام مناسب
لرزش خفیف فقط هنگام دویدن یا پرش	ممکن است به عملکرد ارتعاشی سقف مربوط باشد؛ در صورت تشدید باید بررسی شود
حرکت محدود به بخش میانی یک دهانه	می‌تواند ناشی از پاسخ همان محدوده باشد و به‌تنهایی نشانه خطر نیست
ترک جدید یا گسترش ترک‌های قبلی	ارزیابی مهندس سازه ضرورت دارد
خیز، فرورفتگی یا تغییرشکل دائمی کف	باید در کوتاه‌ترین زمان بررسی شود
صدای شکست، جداشدگی یا حرکت اتصال‌ها	از بارگذاری اضافی خودداری شود و بررسی تخصصی انجام گیرد
افزایش لرزش پس از حذف دیوار یا ایجاد بازشو	تأثیر تغییر انجام‌شده بر مسیر انتقال بار باید کنترل شود
شروع لرزش پس از نصب تجهیزات یا تغییر کاربری	بارگذاری و منبع تحریک جدید نیازمند ارزیابی است
حرکت غیرعادی در چند بخش ساختمان	احتمال محدودنبودن مشکل به یک دهانه باید بررسی شود

شدت احساسی لرزش به‌تنهایی معیار دقیقی برای قضاوت درباره ایمنی نیست؛ زیرا حساسیت افراد و محل حضور آن‌ها متفاوت است. ترکیب شواهد ظاهری، سابقه تغییرات و وضعیت اجزای سازه‌ای مشخص می‌کند لرزش کف ساختمان تنها یک مسئله آسایشی است یا به بررسی فوری نیاز دارد.

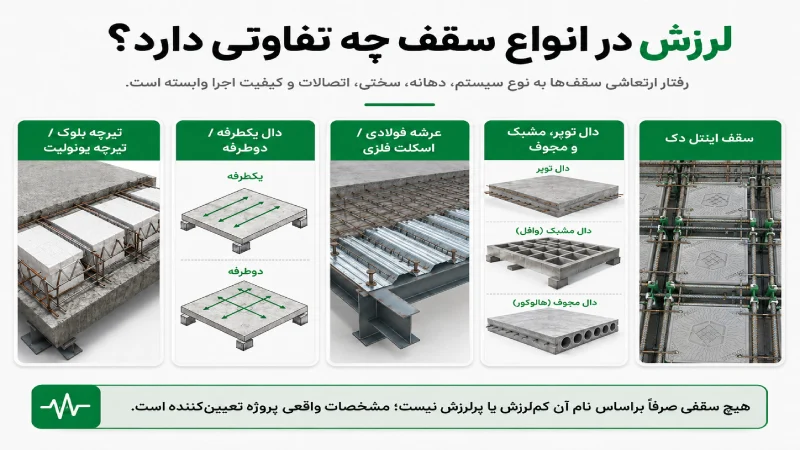

لرزش در انواع سقف چه تفاوتی دارد؟

نوع سیستم سازه‌ای یکی از عوامل مهم در پیدا کردن علت لرزش سقف هنگام راه رفتن است؛ زیرا هر سقف مسیر انتقال بار، نحوه اتصال و سختی متفاوتی دارد. به همین دلیل، نقاطی که هنگام بررسی ارتعاش کنترل می‌شوند در همه ساختمان‌ها یکسان نیستند. بااین‌حال، هیچ نوع سقفی را نمی‌توان صرفاً براساس نام آن لرزان یا بدون لرزش دانست و مشخصات واقعی مقطع، دهانه، تکیه‌گاه‌ها و کیفیت اجرا نتیجه نهایی را تعیین می‌کنند.

لرزش سقف تیرچه بلوک و تیرچه یونولیت

در سقف تیرچه بلوک، تیرچه‌ها مسیر اصلی انتقال بار را تشکیل می‌دهند و بتن رویه به عملکرد مشترک اجزای سقف کمک می‌کند. به همین دلیل، برای پیدا کردن علت لرزش سقف تیرچه بلوک باید مشخصات تیرچه‌ها، فاصله آن‌ها، ضخامت و کیفیت بتن رویه، کلاف‌های عرضی و نحوه قرارگیری تیرچه روی تکیه‌گاه بررسی شود.

نشیمن ناکافی، اجرای متفاوت اتصال تیرچه به تیر اصلی یا حذف جزئیاتی که در نقشه پیش‌بینی شده‌اند، می‌تواند سختی مؤثر سیستم را تغییر دهد. اجرای ناقص کلاف عرضی نیز در شرایطی که وجود آن براساس طراحی ضروری است، عملکرد یکپارچه تیرچه‌ها را تحت تأثیر قرار می‌دهد.

یکپارچگی مناسب اجزای سقف باعث می‌شود نیرو و تغییرشکل میان اجزای سیستم طبق رفتار مورد انتظار توزیع شود. اجرای ناقص جزئیاتی که برای ایجاد این همکاری در طراحی پیش‌بینی شده‌اند، می‌تواند رفتار واقعی سقف را از مدل طراحی‌شده دور کند و در برخی شرایط باعث افزایش حرکت محسوس کف شود.

در بررسی علت لرزش سقف تیرچه یونولیت نباید یونولیت را عضو باربر یا عامل مستقیم ارتعاش دانست. یونولیت در این سیستم نقش پرکننده و قالب ماندگار دارد؛ رفتار سازه‌ای سقف بیشتر به تیرچه، بتن رویه، آرماتورها، دهانه و شرایط اتصال وابسته است.

لرزش دال‌های یک‌طرفه و دوطرفه

تفاوت اصلی دال یک طرفه و دو طرفه در مسیر غالب انتقال بار است. در دال یک‌طرفه، خمش و انتقال بار عمدتاً در یک راستا رخ می‌دهد؛ اما دال دوطرفه بار را در هر دو جهت به تکیه‌گاه‌ها منتقل می‌کند. این تفاوت بر سختی، شکل مود ارتعاشی و محدوده حرکت کف اثر می‌گذارد.

یک‌طرفه بودن دال به‌تنهایی علت لرزش نیست و دوطرفه بودن آن نیز کاهش ارتعاش را تضمین نمی‌کند. ضخامت دال، نسبت طول به عرض دهانه‌ها، پیوستگی پانل‌ها، سختی تیرهای اطراف، محل بازشوها و وضعیت تکیه‌گاه‌ها باید هم‌زمان ارزیابی شوند. در دال‌های چنددهانه یا پلان‌های نامنظم نیز ممکن است بیشترین حرکت دقیقاً در مرکز هندسی پانل قرار نگیرد. بنابراین تشخیص رفتار این سقف‌ها فقط با مشاهده محل لرزش یا جهت آرماتورها قابل انجام نیست.

لرزش سقف عرشه فولادی و ساختمان اسکلت فلزی

در سقف عرشه فولادی، رفتار کف حاصل همکاری ورق فرم‌داده‌شده، بتن، تیرهای فرعی، تیرهای اصلی، برش‌گیرها و اتصال‌هاست. فاصله و سختی تیرهای نگهدارنده، ضخامت دال و نحوه تأمین عملکرد مرکب می‌توانند بر پاسخ ارتعاشی اثر بگذارند. در نتیجه، ضخامت ورق به‌تنهایی معیار مناسبی برای پیش‌بینی لرزش نیست.

در بررسی تفاوت سقف عرشه فولادی و کامپوزیت نیز نمی‌توان یکی از این دو سیستم را ذاتاً کم‌لرزش‌تر معرفی کرد. آرایش تیرها، طول دهانه، میزان همکاری دال و تیر و کیفیت اجرای اتصال‌ها نتیجه را تغییر می‌دهند.

در ساختمان اسکلت فلزی باید میان لرزش موضعی کف و نوسان کل سازه تفاوت گذاشت. لقی اتصال‌های پیچی، جوش ناقص، انعطاف تیرهای اصلی یا عملکرد نامناسب تیرهای فرعی می‌تواند لرزش سقف اسکلت فلزی را تشدید کند؛ اما احساس حرکت در یک دهانه، لزوماً نشانه ضعف کل قاب ساختمان نیست.

لرزش دال‌های توپر، مشبک و مجوف

دال‌های توپر، مشبک و مجوف به دلیل تفاوت در توزیع بتن، هندسه مقطع و مسیر انتقال نیرو، رفتار ارتعاشی یکسانی ندارند. در دال توپر، ضخامت و شرایط تکیه‌گاهی نقش پررنگی دارند؛ درحالی‌که در سیستم‌های مشبک، ارتفاع و عرض تیرچه‌ها، آرایش شبکه و ضخامت دال رویه نیز اهمیت پیدا می‌کنند.

در یک دال مجوف، حذف بخشی از بتن نواحی کم‌اثر، جرم و مشخصات مقطع را تغییر می‌دهد. بااین‌حال، کاهش وزن به‌تنهایی مشخص نمی‌کند لرزش بیشتر یا کمتر خواهد شد. ارتفاع کل دال، سختی مؤثر، ابعاد نواحی توپر، محل ستون‌ها، بازشوها و نحوه انتقال بار در دو جهت باید در محاسبات وارد شوند.

در دال‌های بدون تیر نیز اتصال دال به ستون و نواحی اطراف تکیه‌گاه اهمیت ویژه‌ای دارد. بنابراین ارزیابی ارتعاش این سیستم‌ها نباید فقط بر بخش میانی دهانه متمرکز بماند.

رفتار ارتعاشی سقف اینتل دک

سقف اینتل دک. یک سیستم دال مشبک دوطرفه است که در آن، هندسه و نحوه توزیع مصالح در مقطع، بر جرم و سختی خمشی سقف اثر می‌گذارد. بنابراین، بررسی رفتار ارتعاشی آن باید بر اساس مشخصات واقعی مقطع، دهانه و شرایط تکیه‌گاهی انجام شود و مقایسه آن با سیستم‌هایی مانند تیرچه‌بلوک یا وافل صرفاً بر اساس وزن واحد سطح، معیار کاملی نیست.

در یک پروژه واقعی باید ارتفاع سقف، ابعاد و نسبت دهانه‌ها، جرم مؤثر، سختی مقطع، شرایط تکیه‌گاهی و جزئیات اتصال دال به سایر اجزای سازه بررسی شوند. آرماتورگذاری، بتن‌ریزی و کیفیت اجرای سقف نیز می‌توانند رفتار نهایی را از شرایط پیش‌بینی‌شده در طراحی دور کنند.

بنابراین برای تشخیص علت لرزش سقف هنگام راه رفتن در یک پروژه اینتل دک، نمی‌توان فقط به سبک‌تر بودن یا عملکرد دوطرفه سیستم استناد کرد. مقایسه این سقف با گزینه‌های دیگر باید براساس مشخصات واقعی پروژه و کنترل هم‌زمان مقاومت، خیز و پاسخ ارتعاشی انجام شود.

علت دقیق لرزش سقف چگونه تشخیص داده می‌شود؟

تشخیص علت لرزش سقف هنگام راه رفتن فقط با احساس حرکت کف یا مشاهده ظاهری آن امکان‌پذیر نیست. ممکن است دو سقف رفتار مشابهی نشان دهند، اما منشأ ارتعاش در یکی به انعطاف تیرها و در دیگری به اتصال، تجهیزات یا تغییرات پس از ساخت مربوط باشد. عیب‌یابی باید از جمع‌آوری اطلاعات اولیه آغاز شود و در صورت نیاز به اندازه‌گیری و تحلیل تخصصی برسد.

بررسی اولیه وضعیت لرزش

پیش از انجام محاسبات، چند اطلاعات اولیه باید جمع‌آوری شود:

1. تعیین محل و شرایط وقوع لرزش: ابتدا باید مشخص شود حرکت در کدام قسمت بیشتر احساس می‌شود، چه فعالیتی آن را ایجاد می‌کند و نوسان چه مدت ادامه دارد. تفاوت لرزش وسط دهانه با حرکت نزدیک تیر یا تکیه‌گاه می‌تواند برای شناسایی رفتار کف مهم باشد.
2. شناسایی نوع سقف و مسیر انتقال بار: جهت دهانه‌ها، محل تیرها و تیرچه‌ها، وضعیت ستون‌ها و نحوه انتقال بار بررسی می‌شود. این اطلاعات نشان می‌دهد کدام اعضا در محدوده لرزان نقش اصلی دارند.
3. بررسی تغییرات بارگذاری و کاربری: حذف دیوار، ایجاد بازشو، تغییر کف‌سازی، نصب دستگاه یا تغییر نوع استفاده از فضا ممکن است رفتار سقف را عوض کرده باشد. زمان انجام این تغییرات باید با زمان شروع لرزش مقایسه شود.

بررسی تخصصی مهندس سازه

براساس راهنمای ارزیابی و بهسازی کف‌های لرزان AISC، در ساختمان‌های موجود بهتر است مشخصات دینامیکی و سطح ارتعاش اندازه‌گیری و با نتایج مدل‌سازی و محاسبات مقایسه شوند.

ارزیابی تخصصی معمولاً سه مرحله دارد:

1. مطالعه نقشه‌ها و جزئیات اجرایی: ابعاد اعضا، ضخامت سقف، آرماتورها، کلاف‌ها، اتصال‌ها و شرایط تکیه‌گاهی با وضعیت اجراشده مقایسه می‌شوند. نقشه‌های اصلاحی و تغییرات کارگاهی نیز در این مرحله اهمیت دارند.
2. بازدید از اجزای سازه‌ای: وضعیت دال، تیرها، تیرچه‌ها، نشیمن‌ها و اتصال‌ها بررسی می‌شود. هدف این بازدید، پیدا کردن تفاوت میان شرایط واقعی و فرضیات طراحی و مشخص‌کردن محدوده نیازمند ارزیابی دقیق‌تر است.
3. اندازه‌گیری پاسخ دینامیکی در صورت نیاز: مهندس می‌تواند فرکانس طبیعی، شتاب پاسخ و میزان میرایی را با تجهیزات مناسب اندازه‌گیری کند. نتایج سپس با نوع فعالیت و معیارهای قابل قبول بهره‌برداری مقایسه می‌شوند.

برنامه‌های تلفن همراه ممکن است برای ثبت اولیه یا مقایسه نسبی حرکت مفید باشند، اما دقت و کالیبراسیون آن‌ها یکسان نیست. داده موبایل به‌تنهایی نمی‌تواند مبنای قضاوت درباره ایمنی یا انتخاب روش رفع لرزش سقف قرار گیرد. همچنین انجام آزمایش‌هایی مانند پرش هم‌زمان چند نفر روی کف، بدون برنامه و نظارت تخصصی، روش مناسبی برای ارزیابی سازه نیست.

هنگام بررسی لرزش سقف چه چیزهایی را باید بررسی کنیم؟

• دهانه و ابعاد سقف
• نوع سقف و سیستم سازه‌ای
• سختی تیرها و تیرچه‌ها
• آرماتورگذاری و جزئیات اجرایی
• کیفیت و ضخامت بتن سقف
• اتصالات و یکپارچگی سقف
• خیز و تغییرشکل سقف
• ترک‌ها و آسیب‌های قابل مشاهده
• بارهای وارد بر سقف و تغییرات پس از ساخت
• منابع ایجاد ارتعاش
• محل و الگوی لرزش
• مدت زمان فروکش‌کردن لرزش
• فرکانس طبیعی، شتاب و میرایی سقف در صورت نیاز

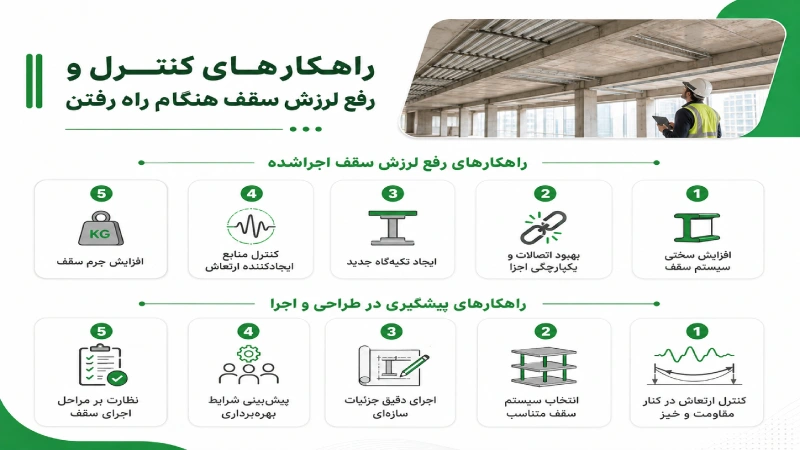

راهکارهای کنترل و رفع لرزش سقف

رفع لرزش سقف هنگام راه رفتن به منشأ ارتعاش و شرایط واقعی ساختمان بستگی دارد؛ بنابراین نمی‌توان یک روش ثابت را برای همه سقف‌ها پیشنهاد کرد. راهکار اصلاحی باید پس از بررسی نوع سقف، ظرفیت اعضا و امکان اجرای تغییرات انتخاب شود تا ضمن کاهش حرکت کف، مسیر انتقال بار یا عملکرد سایر اجزای سازه مختل نشود.

راهکارهای رفع لرزش سقف اجراشده

در ساختمان موجود، هدف اصلی کاهش پاسخ ارتعاشی کف است. بسته به نتیجه ارزیابی، یک یا ترکیبی از روش‌های زیر می‌تواند بررسی شود:

روش قابل بررسی	اقدام احتمالی	ملاحظه مهم
افزایش سختی سقف	افزودن تیر فرعی یا تقویت تیر، تیرچه و دال	اثر تقویت باید بر کل سیستم سقف محاسبه شود
بهبود عملکرد اتصال‌ها	رفع لقی، اصلاح جزئیات یا افزایش همکاری اجزا	این روش زمانی مؤثر است که اتصال در ایجاد مشکل نقش داشته باشد
اصلاح شرایط تکیه‌گاهی	کاهش دهانه مؤثر یا ایجاد تکیه‌گاه جدید	بار جدید باید در اعضای زیرین، ستون‌ها و پی کنترل شود
کنترل منبع ارتعاش	جابه‌جایی دستگاه یا استفاده از جداکننده ارتعاشی	برای تجهیزات مکانیکی و منابع مشخص کاربرد بیشتری دارد
افزایش میرایی	استفاده از تجهیزات جذب یا اتلاف انرژی	انتخاب آن به فرکانس و دامنه پاسخ سقف وابسته است
تغییر جرم مؤثر	افزودن جرم کنترل‌شده در شرایط خاص	افزایش وزن الزاماً لرزش را کم نمی‌کند و ظرفیت سقف باید بررسی شود

افزودن تیر یا تقویت یک عضو همیشه برای رفع لرزش کف ساختمان کافی نیست؛ زیرا ممکن است حرکت محسوس از مشارکت چند عضو یا رفتار کلی پانل سقف ناشی شود. به همین دلیل، محل و نوع تقویت باید با نتایج محاسبات یا اندازه‌گیری‌های انجام‌شده هماهنگ باشد.

کف‌پوش ارتجاعی، لایه‌های صوتی و سقف کاذب بیشتر برای کاهش انتقال صدای کوبه‌ای کاربرد دارند. این اقدامات ممکن است صدای قدم‌ها را کمتر کنند، اما ضعف سختی، اتصال یا تکیه‌گاه سازه‌ای را برطرف نمی‌سازند.

هشدار اجرایی: تا زمانی که منشأ لرزش مشخص نشده است، اقداماتی مانند حذف تیر یا تیرچه، ایجاد بازشو، افزودن ستون، تخریب دیوار یا اجرای لایه‌های سنگین نباید صرفاً براساس حدس انجام شوند. هرکدام از این تغییرات می‌توانند جرم، سختی یا مسیر انتقال بار را عوض کنند و مشکل تازه‌ای به وجود آورند.

راهکارهای پیشگیری در طراحی و اجرا

کنترل ارتعاش در مرحله طراحی و اجرا معمولاً امکان انتخاب‌های بیشتری در اختیار مهندس قرار می‌دهد. برای کاهش احتمال ایجاد لرزش محسوس باید نکات زیر در نظر گرفته شوند:

• عملکرد ارتعاشی سقف در کنار مقاومت و خیز کنترل شود؛ به‌خصوص در دهانه‌های بلند، فضاهای پرتردد و محل نصب تجهیزات حساس.
• سیستم سقف متناسب با دهانه، کاربری، آرایش ستون‌ها و شرایط تکیه‌گاهی انتخاب شود.
• جزئیات آرماتوربندی سقف، اتصال‌ها، نشیمن تیرچه‌ها و اجزای تقویتی مطابق نقشه اجرا شوند.
• کیفیت بتن ریزی سقف، تراکم، عمل‌آوری، شمع‌بندی و زمان جمع‌آوری پایه‌ها تحت نظارت قرار گیرد.
• بارهای ناشی از تجهیزات، فعالیت‌های ریتمیک یا تغییر احتمالی کاربری از مرحله طراحی پیش‌بینی شوند.

این اقدامات احتمال ایجاد ارتعاش نامطلوب را کاهش می‌دهند، اما معیارهای کنترل و جزئیات اجرایی باید برای هر پروژه براساس سیستم سقف و شرایط بهره‌برداری همان ساختمان تعیین شوند.

پرسش‌های متداول درباره لرزش سقف هنگام راه رفتن

چرا لرزش در وسط دهانه بیشتر احساس می‌شود؟

در بسیاری از سیستم‌های ساده، شکل مود ارتعاشی و تغییرشکل خمشی باعث می‌شود دامنه حرکت در نواحی میانی دهانه بیشتر باشد. بااین‌حال، این موضوع صرفاً به فاصله از تکیه‌گاه مربوط نیست و به شرایط مرزی، سختی، شکل مود و نوع سیستم سقف نیز بستگی دارد. چون در مودهای خمشی متداول، تغییرشکل در نزدیکی تکیه‌گاه کمتر و در ناحیه میانی بیشتر است؛ اما در سیستم‌های پیوسته، چنددهانه، دوطرفه یا دارای شرایط مرزی متفاوت، محل بیشینه پاسخ لزوماً مرکز هندسی دهانه نیست.

به همین دلیل، در سقف‌های چنددهانه، دال‌های دوطرفه و سیستم‌های پیچیده‌تر نمی‌توان فقط با مشاهده محل لرزش درباره علت آن قضاوت کرد.

چرا بعضی افراد لرزش سقف را بیشتر از دیگران احساس می‌کنند؟

میزان احساس لرزش به عواملی مانند محل قرارگیری فرد، نوع حرکت ایجادکننده ارتعاش، شرایط تحریک و حساسیت فرد نسبت به حرکت‌های کوچک بستگی دارد. بنابراین تجربه یک فرد به‌تنهایی نمی‌تواند معیار دقیقی برای قضاوت درباره وضعیت سقف باشد.

آیا صدای سقف کاذب به معنی لرزش سازه اصلی است؟

خیر. صدا ممکن است از سقف کاذب، اتصالات، چراغ‌ها یا تجهیزات تأسیساتی ایجاد شود و الزاماً به حرکت سازه اصلی مربوط نیست. برای تشخیص منشأ صدا باید شرایط ایجاد آن و ارتباطش با حرکت سقف بررسی شود.

لرزش سقف در ساختمان نوساز طبیعی است؟

نوساز بودن ساختمان، لرزش را طبیعی یا بی‌اهمیت نمی‌کند. بعضی کف‌ها از ابتدای بهره‌برداری پاسخ ارتعاشی محسوسی دارند، اما اجرای نامناسب یا تفاوت شرایط واقعی با طراحی نیز ممکن است نقش داشته باشد. شدت حرکت و کیفیت اجرای سقف باید بررسی شود.

آیا لرزش سقف به معنی ضعف سازه است؟

لزوماً خیر. لرزش قابل احساس می‌تواند ناشی از رفتار دینامیکی و serviceability سیستم باشد، در حالی که ظرفیت مقاومتی سازه همچنان کافی باشد. بااین‌حال، اگر لرزش جدید، رو به افزایش یا همراه با ترک، خیز، تغییرشکل، صداهای غیرعادی یا تغییرات سازه‌ای باشد، باید علت آن بررسی شود.

آیا سبک بودن سقف باعث لرزش بیشتر می‌شود؟

نه به‌صورت قطعی. کاهش جرم می‌تواند فرکانس طبیعی و پاسخ دینامیکی سیستم را تغییر دهد، اما میزان لرزش فقط به جرم وابسته نیست. سختی، جرم مؤثر، میرایی، شکل مود، دهانه و نوع تحریک باید هم‌زمان بررسی شوند.

جمع‌بندی

علت لرزش سقف هنگام راه رفتن را نمی‌توان با مشاهده یک نشانه یا نسبت‌دادن مشکل به عاملی مشخص تعیین کرد. رفتار هر سقف از تعامل ساختار سیستم، سختی و جرم مؤثر، شرایط تکیه‌گاهی، کیفیت اجرا و نحوه بهره‌برداری شکل می‌گیرد.

اهمیت لرزش نیز فقط به میزان حرکت احساس‌شده وابسته نیست؛ زمان شروع، الگوی وقوع و وجود نشانه‌های همراه باید در ارزیابی لحاظ شوند. ممکن است سقف از نظر مقاومت شرایط مناسبی داشته باشد، اما عملکرد ارتعاشی آن برای ساکنان مطلوب نباشد. در مقابل، لرزش جدید یا رو به افزایش می‌تواند به بررسی تخصصی نیاز داشته باشد.

برخورد درست با سقف لرزان از شناسایی منشأ حرکت آغاز می‌شود. پس از آن می‌توان راهکاری انتخاب کرد که ضمن بهبود رفتار کف، ظرفیت اعضا و مسیر انتقال بار سازه را مختل نکند.
